Мікропроцесор

Призначення, архітектура, характеристики мікропроцесорів

Ви вже напевно знаєте, що будь-який комп’ютер – це машина для обробки інформації, не зважаючи на те, яку конкретну задачу він виконує. Центральним елементом комп’ютера є мікропроцесор. Якщо запитати в учня середньої школи: – Що таке мікропроцесор?, – то скоріше за все отримаєте відповідь «Мікропроцесор – це серце комп’ютера».

Мікропроцесор – це мікроелектронний програмований пристрій, що призначений для обробки інформації та керування процесами обміну цією інформацією у складі мікропроцесорної системи (комп’ютера).

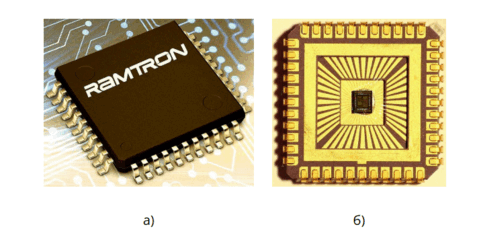

Чому «мікроелектронний»? Тому що мікропроцесори виготовляються за допомогою технологій сучасної мікроелектроніки на основі напівпровідникового кристалу. Інформація в мікропроцесорній системі передається електричними імпульсами. Конструктивно мікропроцесор виконується у вигляді однієї мікросхеми (інколи – декількох). Мікросхема складається з пластикового або керамічного корпусу, всередині якого міститься мініатюрна напівпровідникова підкладка (рис. 1). На цій підкладці лазером «накреслені» усі електронні схеми мікропроцесора. Входи та виходи схеми на підкладці з’єднані з металевими виводами, що розташовані по боках або знизу корпуса мікросхеми.

Рис. 1 - Інтегральна мікросхема (а) та її внутрішня побудова (б)

Чому мікропроцесор – це «програмований пристрій»? Тому що мікропроцесорні системи взагалі є універсальними, тобто здатні виконувати широке коло завдань з обробки інформації. А на виконання конкретної задачі мікропроцесор «налаштовується» за допомогою програми – переліку машинних команд.

Обов’язковими компонентами мікропроцесора є регістри, арифметико-логічний пристрій (АЛП), та блок керування. Регістри призначені для тимчасового зберігання даних, арифметико-логічний пристрій – для виконання арифметичних і логічних операцій (тобто, для обробки даних). Блок керування відповідає за послідовне виконання команд програми та правильне спрямування потоків даних.

Мікропроцесор не може працювати сам по собі. Він є центральною ланкою мікропроцесорної системи, до якої також входять пристрої постійної та оперативної пам’яті, пристрої введення та виводу інформації, накопичувачі на жорстких магнітних дисках (так звані вінчестери), тощо. Такі мікропроцесорні системи називають комп’ютерами.

Будова мікропроцесора

Мікропроцесор складається з декількох основних компонентів:

• Арифметико-логічний пристрій (АЛП): Відповідає за виконання арифметичних і логічних операцій.

• Реєстри: Невеликі блоки швидкодіючої пам'яті, які використовуються для тимчасового зберігання даних і команд.

• Шини: Канали, що забезпечують передачу даних між різними компонентами процесора і зовнішніми пристроями.

• Кеш-пам'ять: Швидкодіюча пам'ять, яка використовується для зберігання часто використовуваних даних і команд.

• Тактовий генератор: Визначає частоту, з якою центральний процесор виконує команди.

• Управляючий пристрій: Координує роботу всіх компонентів процесора

Типи та характеристика мікропроцесорів

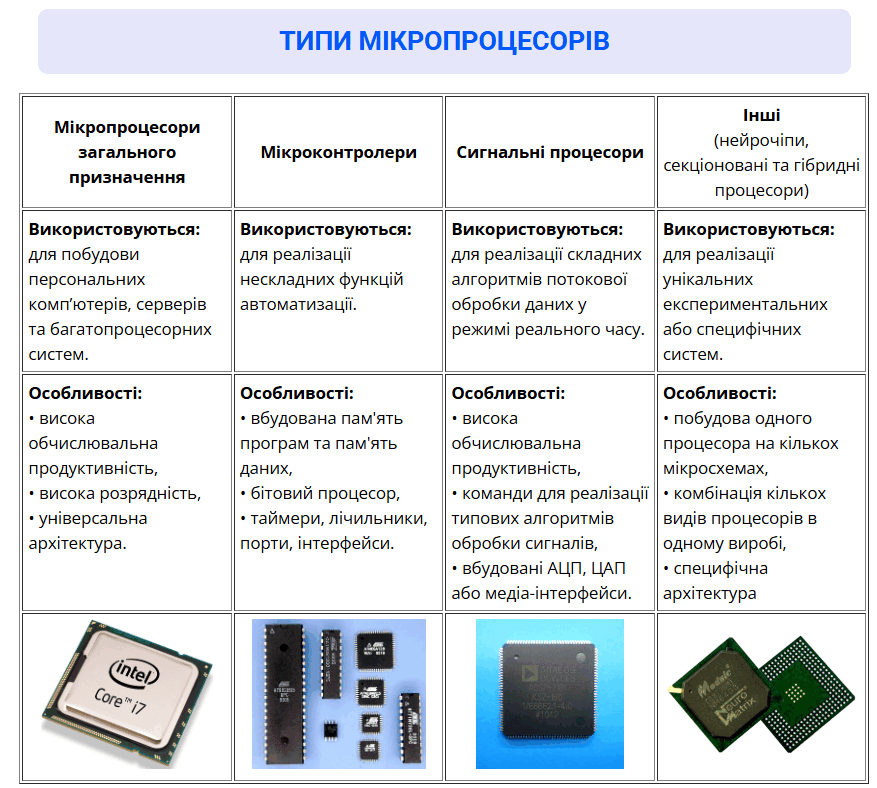

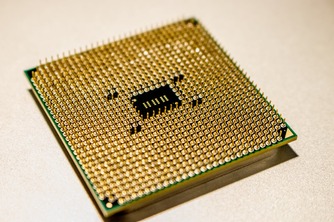

Мікропроцесори можуть класифікуватися за різними ознаками. Основні типи включають RISC, CISC, мікроконтролери та DSP. Кожен з цих типів має свої особливості та характеристики.

Додаткова характеристика мікропроцесорів

• Кількість ядер: Багатоядерні мікропроцесори можуть виконувати кілька завдань одночасно, збільшуючи продуктивність системи.

• Розрядність інструкцій: Довжина інструкції, яка може впливати на ефективність обробки даних.

• Інтеграція периферійних пристроїв: Вбудовані компоненти, такі як графічні процесори, контролери пам'яті, що можуть зменшити вартість і складність системи.

Переваги та недоліки мікропроцесорів

Мікропроцесори відіграють ключову роль у сучасних електронних пристроях, забезпечуючи їхню функціональність і продуктивність. Однак, як і будь-яка технологія, вони мають свої переваги та недоліки. Розуміння цих аспектів допоможе краще оцінити можливості та обмеження процесорів, що, своєю чергою, дозволить зробити обґрунтований вибір при їх використанні або купівлі. Нижче наведено основні переваги та недоліки процесорів.

Переваги:

• Висока швидкість обробки даних

• Велика функціональність

• Низьке енергоспоживання

• Надійність, компактність довговічність

Недоліки:

• Висока вартість розробки

• Складність виробництва

• Високі вимоги до охолодження

• Залежність від джерела живлення

Використання мікропроцесорів у вимірювальній техніці

Мікропроцесор не може працювати сам по собі. Він є центральною ланкою мікропроцесорної системи, до якої також входять пристрої постійної та оперативної пам’яті, пристрої введення та виводу інформації, накопичувачі на жорстких магнітних дисках (так звані вінчестери), тощо. Такі мікропроцесорні системи називають комп’ютерами.

Персональний комп’ютер може мати багато застосувань, проте це досить дорогий і громіздкий пристрій. А як же наділити елементами інтелекту побутову техніку, автомобілі, медичні прилади? Як зробити їх «розумними»? Зрозуміло, що у побутовий кондиціонер не можна вмонтувати системний блок звичайного персонального комп’ютера. Це підвищить його вартість у два – три рази. І у складі так званого смарт-телевізора ми не знайдемо окремого персонального комп’ютера у його звичайному вигляді. Для автоматизації такого роду техніки розроблені та виготовляються спеціальні процесорні пристрої – однокристальні мікроконтролери (англ.: «Microcontroller»). Англійське слово «control» означає «контролювати», «керувати». Таким чином, мікроконтролер – це спеціальний мікропроцесор, що призначений для автоматизації різноманітних пристроїв і керування їх роботою.

Отже, мікроконтролер – це спеціалізований мікроелектронний програмований прилад, що призначений для використання у керуючих пристроях, системах передачі даних та системах керування технологічними процесами.

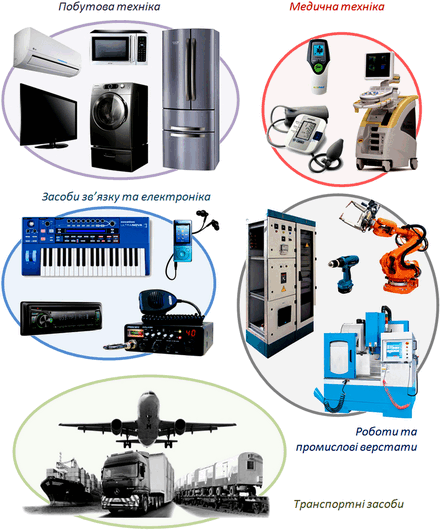

Мікроконтролери використовують у побутовій техніці, медичних приладах, системах керування ліфтами, телефонах, раціях та інших засобах зв’язку, електронних музичних інструментах та автомагнітолах, комп’ютерній периферії (клавіатурах, джойстиках, принтерах, тощо), світлофорах, автоматичних воротах та шлагбаумах, інтерактивних дитячих іграшках, автомобілях, локомотивах та літаках, роботах та промислових верстатах.

Рис. 2 - Сфери використання мікроконтролерів.

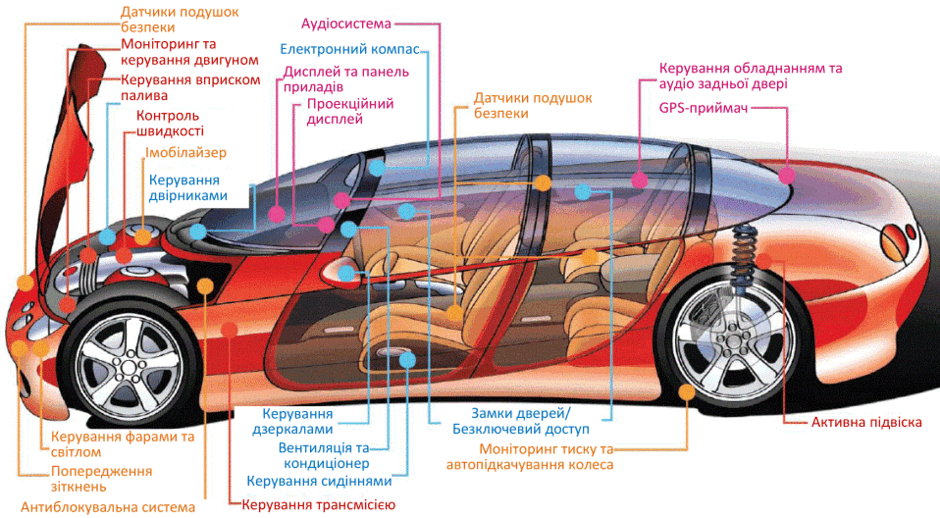

Мікроконтролери також широко застосовуються в автомобільній електроніці. Наприклад, автомобіль «Peugeot 206» має на борту 27 мікроконтролерів, а в автомобілях високого класу, як наприклад «BMW» сьомої серії, використовується понад 60 мікроконтролерів. Вони керують вприском палива, жорсткістю адаптивної підвіски, світлотехнікою, двигунами двірників, склопідіймачів та дзеркал заднього виду, тощо (рис. 3).

Рис. 3 - Використання мікроконтролерів в автомобільний електроніці (за матеріалами Microchip Technology).

Дайте відповіді на питання

1. Яка основна характеристика мікропроцесора?

2. Як працює мікропроцесор?

3. Які основні характеристики мікропроцесорів?

4. Де використовується мікропроцесор?
