Машини для внесення рідких мінеральних добрив

2.6. Машини для внесення рідкихмінеральних добрив

У сільському господарстві використовують рідкі мінеральні добрива –аміачну воду (водний аміак), рідкий (безводний) аміак, вуглеаміакати і рідкі комплексні добрива (РКД).

Транспортування і внесення рідкого аміаку в ґрунт здійснюється спеці-альним                комплексом    машин.    Для    перевезення    аміаку    застосовують автомобільні заправники МЖА-6 і ЦТА-10-5410, тракторні заправники ЗТА-3, ЗБА-3,2-817 і ЦТА-10-761, для внесення - агрегати АБА-0.5М, АБА-1 і АША-2. Для внесення водного аміаку використовують підживлювачі ПОМ-630 і ПОМ-1200.

Автомобільні і транспортні заправники аміаку являють собою сталеву циліндричнуцистерну з еліптичним днищем, яка разом із запірною арматурою,                         перекачувальним      агрегатом,      розподільно-роздавальним

92

пристроєм і контрольно-вимірювальними приладами встановлена на шасі

транспортного засобу.

Заправники забезпечують заправку власної цистерни рідким аміаком за допомогою перекачувальних засобів сховищ, самозаправку власної місткості, заправку місткості машини для внесення, опресуванню і продуванню рукавів газоподібним    аміаком.                          Самозаправка                      і    заправка    інших    місткостей здійснюється за рахунок перепаду тиску, створюваного заправними пристроями між цистернами, яка спорожнюється і заправляється.

Агрегати АБА-0,5М, АБА-1 і АША-2 застосовують для внесення без-водногорідкого аміаку в ґрунт одночасно з передпосівною культивацією, а такождля удобрення луків і пасовищ. Агрегати АБА-0,5 і АБА-0,5М – використовують для внесення аміаку при міжрядному обробітку просапних культур, а АБА-1 – при внесенні аміаку одночасно з оранкою ґрунту. Рідкі комплексні добрива поставляються сільському господарству у вигляді базисних розчинів марок 8 : 24 : 0; 10 : 34 : 0; 11 : 37 : 0 і складаються переважно з двох елементів живлення – азоту і фосфору. Перевозять РКД спеціальними транспортними засобами, обладнаними цистернами. За призначенням      і                           виконуваними           функціями        вони                            поділяються              на транспортувальники і заправники.

Для внесення РКД у ґрунт застосовують машини ПЖУ-2,5, ПЖУ-5, МГУС-2,5 і МВУ-2000, а при внесенні на поверхню поля - ПЖУ-9 і ОП-3200. У випадку поверхневого внесення машини обладнують штангою, а при внесенні у ґрунт їх агрегатують із культиваторами зі спеціальними робочими органами або з пристроєм АІПА-10.

2.7. Машини для внесення твердихорганічних добрив.

Оскільки органічні добрива вносять у ґрунт у великій кількості, виникає необхідність у машинах для їх внесення з місткістю кузова 4 – 24 т.

Такими машинами є причепи-розкидачі 1-ПТУ-4,РОУ-6, ПРТ-10, ПРТ-10-1, 93

ПРТ-16, ПРТ-16М, МТТ-23,розраховані на агрегатування з основними

типами коліснихтракторів сільськогосподарського призначення класу 10-50 кН.

Усі машини для внесення твердих органічних добрив працюють за такою технологічною схемою: транспортер подає масу до активного розкидального пристрою, що подрібнює її і розподіляє по поверхні поля.

При внесенні твердих органічних добривзастосовують прямоточну (ферма-поле), перевалочну (ферма-бурт-поле) і двофазну технології. При двофазній технології гній вкладають у певній послідовності в купи, відповідно до заданої норми внесення, а потім розподіляють по полю валкувачем-розкидачем.

Машина РОУ-6М призначена для поверхневого внесення органічних добрив, торфокришки, компостів та ін. Без розкидального пристрою використовується для перевезення різних вантажів.

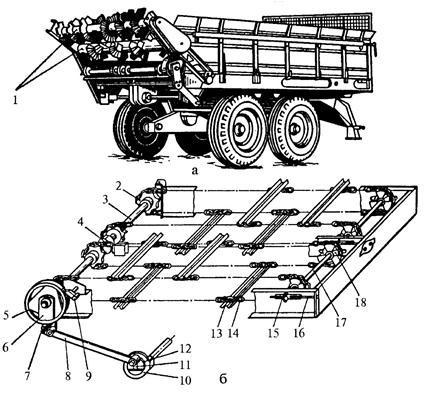

Рис. 2.7. Машина длявнесення органічних добрив РОУ-6М

а – загальний вигляд; б – транспортер; 1 – розкидальний пристрій; 2 – ведуча зірочка; 3 – ведучий вал; 4 – опорний підшипник; 5 – храпове колесо; 6 – щоки; 7 – ведуча собачка; 8 – тяга; 9 – запобіжна собачка; 10 – корпус

94

кривошипа; 11 – куліса; 12 – диск кривошипа; 13– скребок; 14 – ланцюг; 15 – гайка; 16 – натяжний болт; 17 – ведений вал; 18 – ролик

Розкидач складається з рами, на якій змонтовано кузов з транспорте-ром, розкидального пристрою 1 (рис. 2.7) і механізму передач. Місткість кузова – 6т. Ланцюгово-планчастий транспортер (рис. 2.7, б) подає добрива до розкидального пристрою. Транспортер виконаний із чотирьох зварних ланцюгів 14 з кроком 27 мм, об'єднаних попарно в дві вітки. Натяг ланцюгів регулюють болтами 16. Транспортер приводиться в рух від ВВП трактора через редуктор. На ведучому валу редуктора є корпус кривошипа 10, а на корпусі - диск 12. Тяга 8 з'єднує палець диска з щоками 6 храпового колеса 5. Палець диска розміщений ексцентричне до осі вала привода транспортера і при кожному оберті надає коливального руху щокам. При цьому собачка 7, закріплена між щоками, прокручує храпове колесо, а разом з ним і ведучий вал3 транспортера. Дозу внесення добрив регулюють зміною радіуса кривошипа.

Розкидальний   пристрій    1    складається    з    подрібнювального   та розкидального барабанів. Нижній подрібнювальний барабан встановлюється у кузові причепа, а верхній – за його межами. Завдяки цьому добрива інтенсивно подрібнюютьсяі розкидаються на ширину 4-6 м.

Обертаються барабани від втулково-роликових ланцюгів. Частота обертання подрібнювального барабана 385 об/хв. Агрегатують розкидач із тракторами класу 1,4. Його вантажопідйомність – 6т, продуктивність – до 52 т/год.

Машина для внесення органічних добрив РОС-3 призначена для розподілу по поверхні ґрунту різних органічних добрив і органо-мінеральних компостів у садах і на полях з крутістю схилів до 20° у зонах гірського землеробства. Розкидач складається з рами, бортів, двох подавальних конвеєрів, розкидального пристрою і механізму приводу відВПП трактора. Вантажопідйомність машини до 3 т, ширина розподілу добрив за один прохід

95

5 м, робоча швидкістьблизько 10 км/год., продуктивність 8,6 га/год. Машину

агрегатують з тракторами класу тяги 14 кН.

2.8. Машинидля внесення рідких органічних добрив.

Для поверхневого внесення рідких органічних добрив при транспорту-ванні їх на віддаль до 2 км використовують машини РЖУ-3,6А, РЖТ-4М та МЖТ-Ф-6; до 5 км - МЖТ-10, МЖТ-Ф-13, МЖТ-Ф-19; до 10 км –МЖТ-16 і МЖТ-Ф-19. Для внутрішньоґрунтовоговнесення використовують агрегати АВВ-Ф-2,8 АВО-Ф-2,8 і АВМ-Ф-2,8.

Машина для внесення рідких органічних добрив МЖТ-10 призначена для самозавантажування, транспортування, перемішування і розливання рідких органічних добрив по поверхні поля, а також для перевезення технічної води, браги та інших неагресивних рідин.

Основними вузлами машини є: цистерна 8 (рис. 2.8), відцентровий насос 14, вакуумна установка 13, заправний рукав 7, змонтований на поворотній штанзі 6, напірний трубопровід 11, перемикаючий 9 і розливний 10пристрої,запобіжний 5 і рідинний 4 клапани, ходова частина 12, зчіпний пристрій і гідросистема. Цистерна циліндричної форми з еліптичними днищами має верхній та нижній люки з кришками і поплавковий рівнемір 1. Вакуумна установка складається з двох насосів ротаційного типу і призначена                      для                  створення      розрідження                      в        цистерні      при                  заправці. Всмоктувальний колектор насосів з'єднується трубопроводом з корпусом запобіжного рідинного клапана 4, всередині якого розміщено дві порожнисті кулі.

96

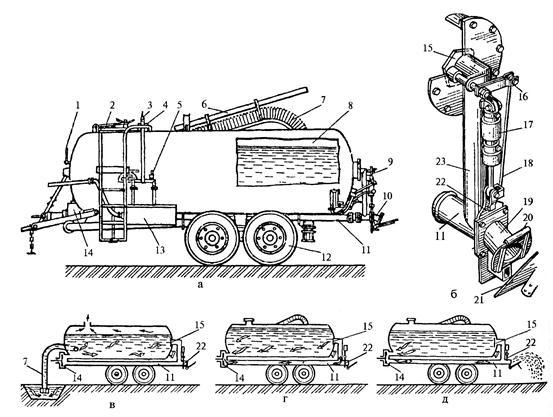

Рис. 2.8. Машина МЖТ-10

а – загальний вигляд; б –перемикаючий розливний пристрій; в – схемазаправки;г – схема перемішування; д– схема розливання добрив; 1 –

рівнемір; 2 – люк; 3 – вакуумметр; 4 – запобіжний рідиннийклапан;5 – клапан запобіжний вакуумний; 6 – штанга; 7 – заправнийрукав; 8 – цистерна; 9 – перемикаючий пристрій; 10 – розливний пристрій;11 – напірний трубопровід;12 – ходов і колеса; 13– вакуумна установка;14 – відцентровийнасос; 15, 22– заслінки; 16 – важіль; 17 – гідроциліндр; 18 – тяга; 19 і 23 – патрубки; 20 – змінна засувка; 21 – розподільний щиток

Відцентровий насос приводиться в дію від ВВП трактора і перекачує рідину з цистерни в напірний трубопровід. Насос прикріплюється до фланця патрубка цистерни і складається з корпуса таробочого колеса з лопатями.

Для налагодження машини для виконання різних операцій змонтовано перемикаючий пристрій. Він складається з верхньої заслінки 15 (рис. 2.8, б), розміщеної                      з внутрішнього бокурезервуара, нижньої  заслінки    22, гідроциліндра 17, важеля 16, тяги 18, змонтованих на патрубку 23. Останній з'єднує напірний трубопровід 11 з внутрішньою порожниною цистерни.

97

Розливний пристрій забезпечує дозування і розподіл рідких добривпо

поверхні поля. Він складається з патрубка 19, засувки 20 і розподільного щитка 21, нахил якого можна змінювати. Машина можесамозавантажуватись рідкими органічними добривами з гноївкосховища, перемішувати їх під час транспортуванняі вносити на поле.

Самозавантаження. Заслінкою 22 перекривають патрубок розливного пристрою і за допомогою гідроциліндра опускають у гноївкосховище штангу 6 з рукавом 7, включають вакуумну установку 13. За рахунок утворюваного до 0,061 МПа розрідження рідина через рукав 7 надходить у цистерну 8. При досягненні рідиною верхнього рівня куля клапана 4 піднімається до упору в патрубок вакуумного трубопроводу і надходження добрив припиняється. Після                            заповнення     цистерни             штанга           встановлюється         в                            транспортне положення, вакуумна установка відключається.

98

Питання для самоперевірки

1. Які способи внесення добрив розрізняють залежно від періоду внесення?

1.         Передпосівний, припосівний тапісляпосівний. 2.            Післязбиральний та припосівний.

3.         Передпосівний, припосівний тапіслязбиральний. 4.            Післяпосівний та повсякчасний.

2. Чим регулюється норма внесеннямінеральних добрив намашинах типу МВУ-6?

1.         Дозувальною заслінкою та швидкістю конвеєра.

2.         Встановленням зірочок з різною кількістю зубців, тобто зміною швидкості руху конвеєра.

3.         Установленням барабанів з одним або двома рядами комірок або частотою їх обертання.

4.         Зміною частоти обертання подрібнювального та розкидального барабанів.

3. Чим регулюється норма внесенняорганічних добривмашиною

РОУ-6А? 1. 2. 3.

4.

Зміною швидкості руху агрегату. Зміною швидкості руху конвеєра. Зміною частоти обертання барабанів.

Зміною швидкості руху агрегату та швидкості руху конвеєра.

4. Які з наведених факторів враховуютьпри наладці обприскувача на задану норму внесенняпестицидів?

1.         Тип мішалки.

2.         Тиск робочої рідини.

5.         Швидкість              руху агрегата.

3.         Тип насоса.                                    6.         Місткість резервуара. 4.       Ширина захвату.

5. Агрегат АИР-20 призначенийдля:

1. добрив.

2.

Транспортування і суцільного поверхневого внесення органічних

Самостійного завантажування, транспортування, перемішування і

суцільного поверхневого внесення рідких органічних добрив.

99

3.         Роздрібнення і розтарення затарених залежаних і не залежаних мінеральних добрив і завантаження їх до транспортних засобів.
