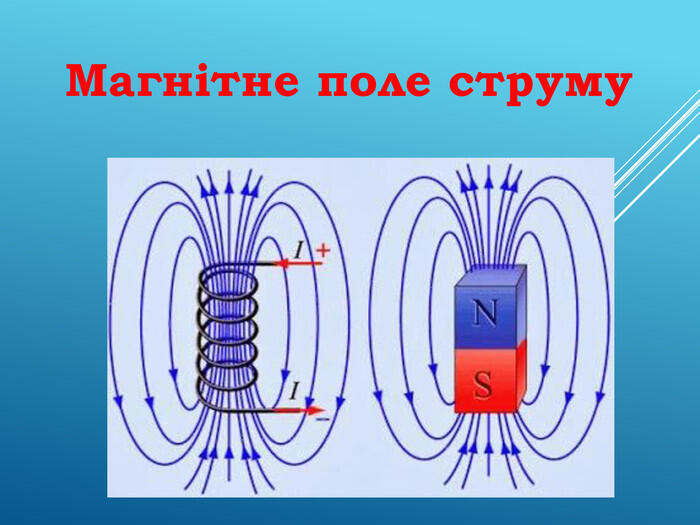

Магнітне поле струму

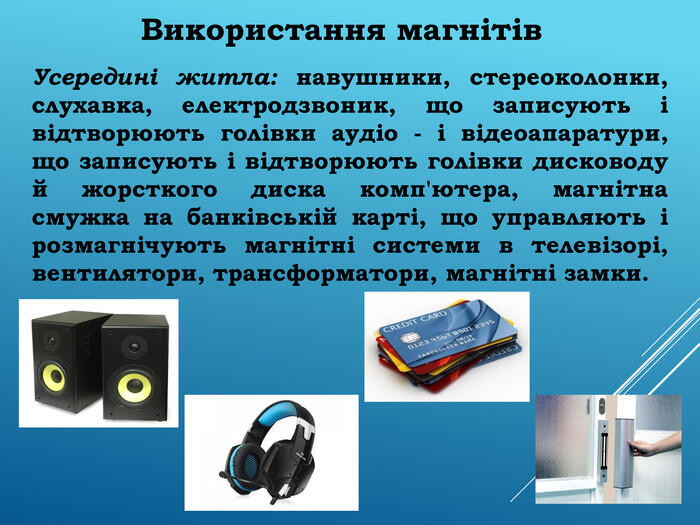

Використання магнітів Усередині житла: навушники, стереоколонки, слухавка, електродзвоник, що записують і відтворюють голівки аудіо - і відеоапаратури, що записують і відтворюють голівки дисководу й жорсткого диска комп'ютера, магнітна смужка на банківській карті, що управляють і розмагнічують магнітні системи в телевізорі, вентилятори, трансформатори, магнітні замки.

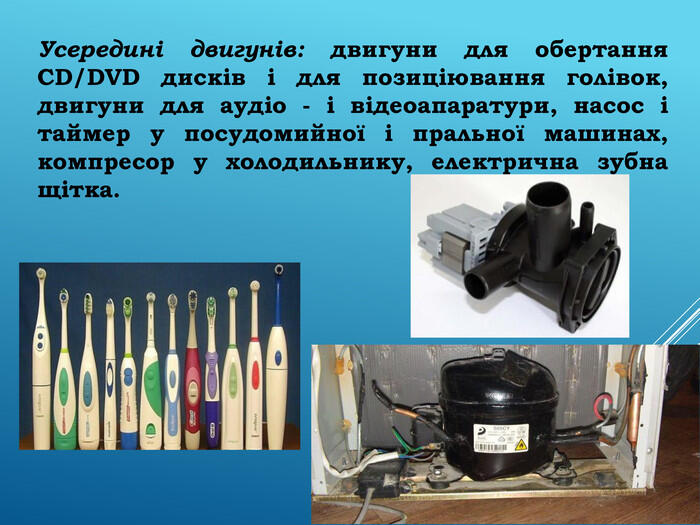

Усередині двигунів: двигуни для обертання CD/DVD дисків і для позиціювання голівок, двигуни для аудіо - і відеоапаратури, насос і таймер у посудомийної і пральної машинах, компресор у холодильнику, електрична зубна щітка.

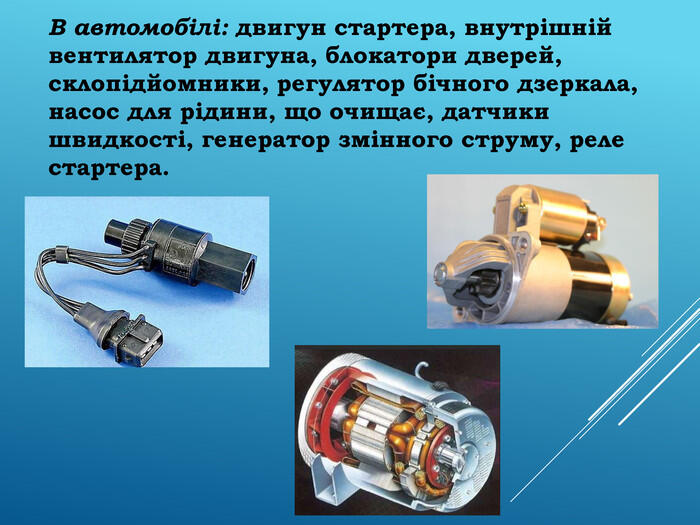

В автомобілі: двигун стартера, внутрішній вентилятор двигуна, блокатори дверей, склопідйомники, регулятор бічного дзеркала, насос для рідини, що очищає, датчики швидкості, генератор змінного струму, реле стартера.

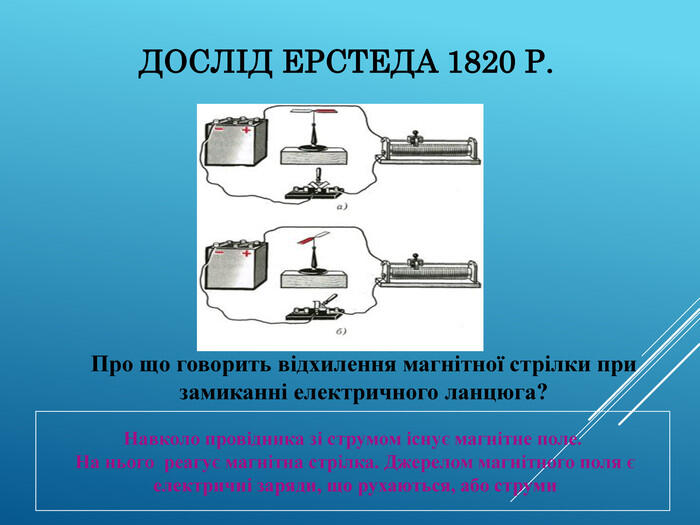

ДОСЛІД ЕРСТЕДА 1820 Р. Про що говорить відхилення магнітної стрілки при замиканні електричного ланцюга? Навколо провідника зі струмом існує магнітне поле. На нього реагує магнітна стрілка. Джерелом магнітного поля є електричні заряди, що рухаються, або струми

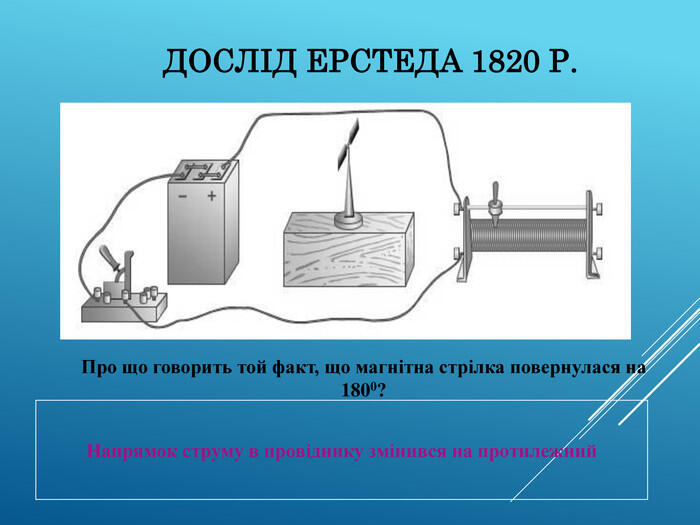

ДОСЛІД ЕРСТЕДА 1820 Р. Про що говорить той факт, що магнітна стрілка повернулася на 1800? Напрямок струму в провіднику змінився на протилежний

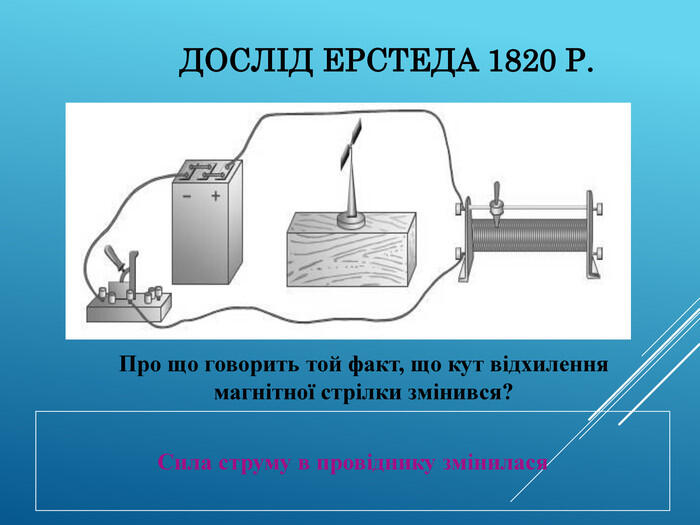

ДОСЛІД ЕРСТЕДА 1820 Р. Про що говорить той факт, що кут відхилення магнітної стрілки змінився? Сила струму в провіднику змінилася

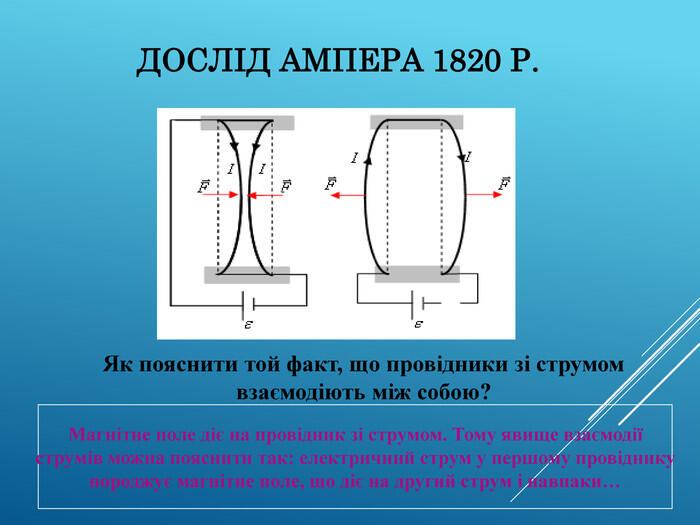

ДОСЛІД АМПЕРА 1820 Р. Як пояснити той факт, що провідники зі струмом взаємодіють між собою? Магнітне поле діє на провідник зі струмом. Тому явище взаємодії струмів можна пояснити так: електричний струм у першому провіднику породжує магнітне поле, що діє на другий струм і навпаки…

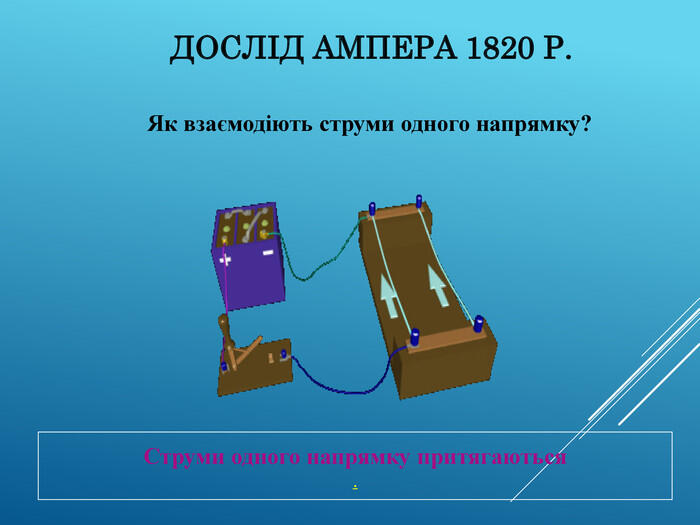

ДОСЛІД АМПЕРА 1820 Р. Як взаємодіють струми одного напрямку? Струми одного напрямку притягаються .

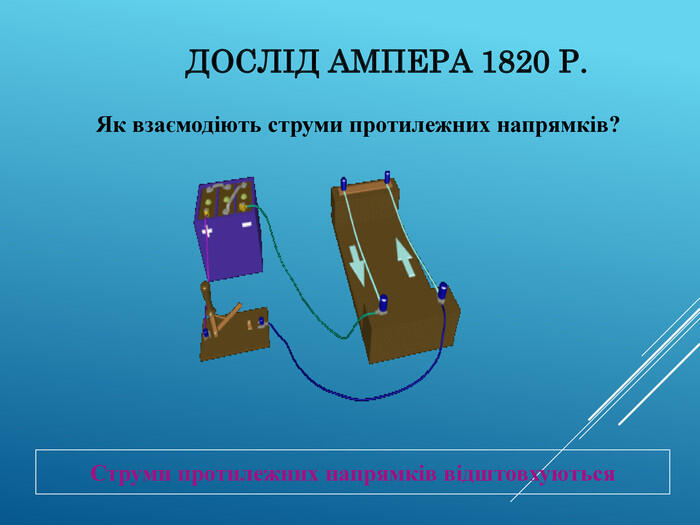

ДОСЛІД АМПЕРА 1820 Р. Як взаємодіють струми протилежних напрямків? Струми протилежних напрямків відштовхуються

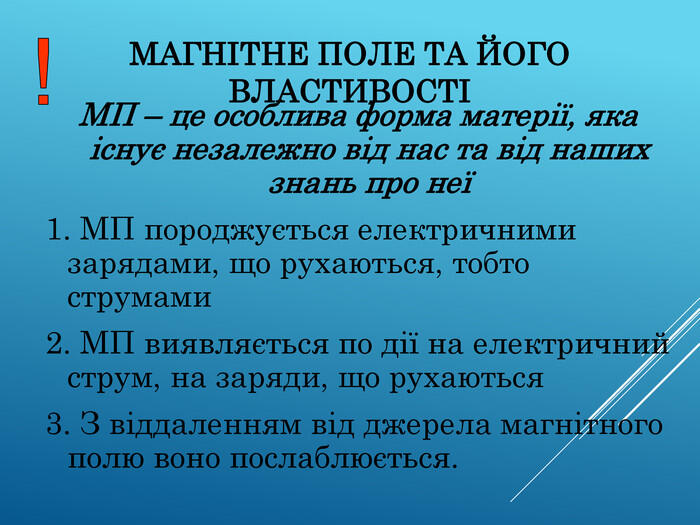

МАГНІТНЕ ПОЛЕ ТА ЙОГО ВЛАСТИВОСТІ МП – це особлива форма матерії, яка існує незалежно від нас та від наших знань про неї 1. МП породжується електричними зарядами, що рухаються, тобто струмами 2. МП виявляється по дії на електричний струм, на заряди, що рухаються 3. З віддаленням від джерела магнітного полю воно послаблюється.

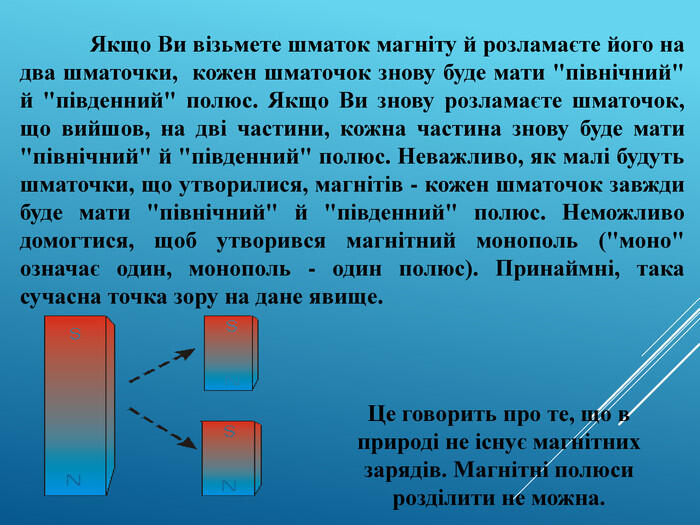

Якщо Ви візьмете шматок магніту й розламаєте його на два шматочки, кожен шматочок знову буде мати

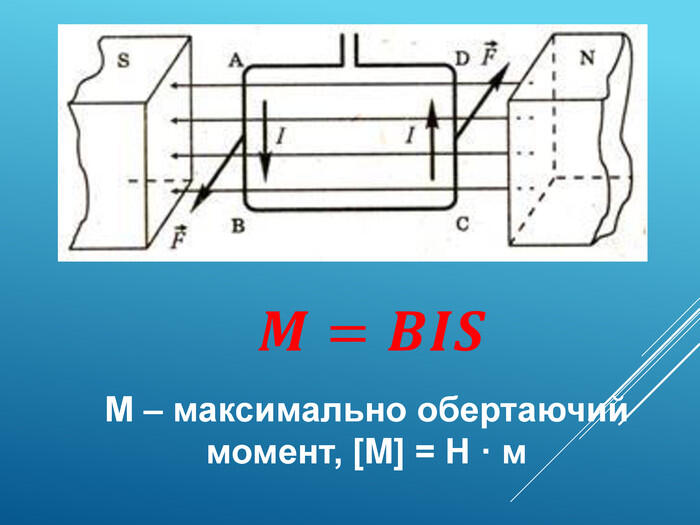

М – максимально обертаючий момент, [M] = Н · м

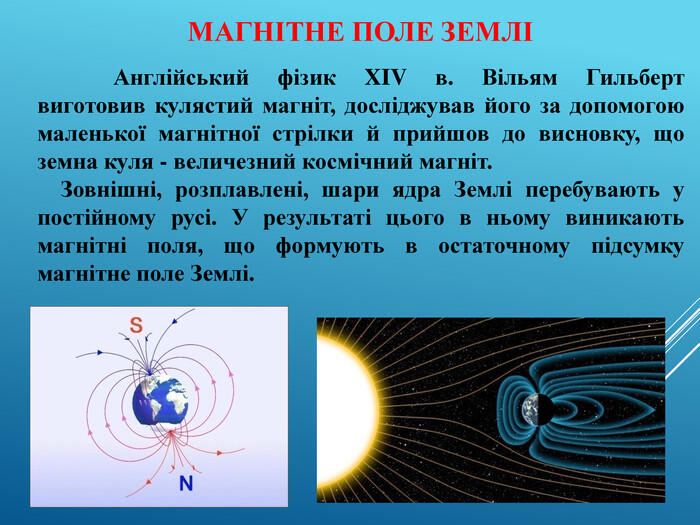

МАГНІТНЕ ПОЛЕ ЗЕМЛІ Англійський фізик XIV в. Вільям Гильберт виготовив кулястий магніт, досліджував його за допомогою маленької магнітної стрілки й прийшов до висновку, що земна куля - величезний космічний магніт. Зовнішні, розплавлені, шари ядра Землі перебувають у постійному русі. У результаті цього в ньому виникають магнітні поля, що формують в остаточному підсумку магнітне поле Землі.

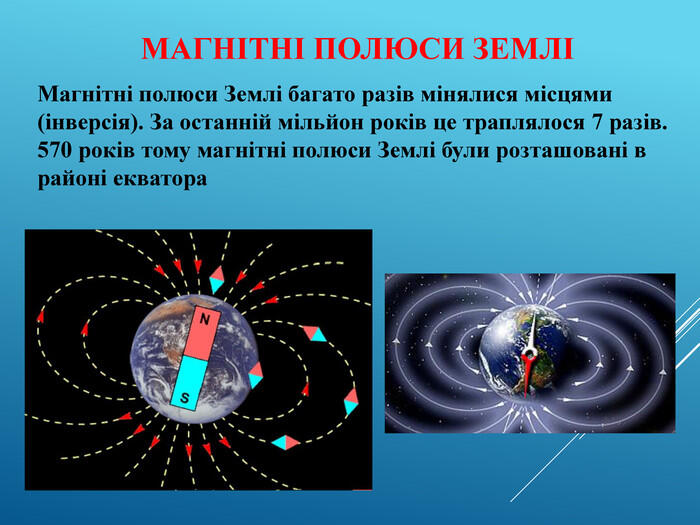

МАГНІТНІ ПОЛЮСИ ЗЕМЛІ Магнітні полюси Землі багато разів мінялися місцями (інверсія). За останній мільйон років це траплялося 7 разів. 570 років тому магнітні полюси Землі були розташовані в районі екватора

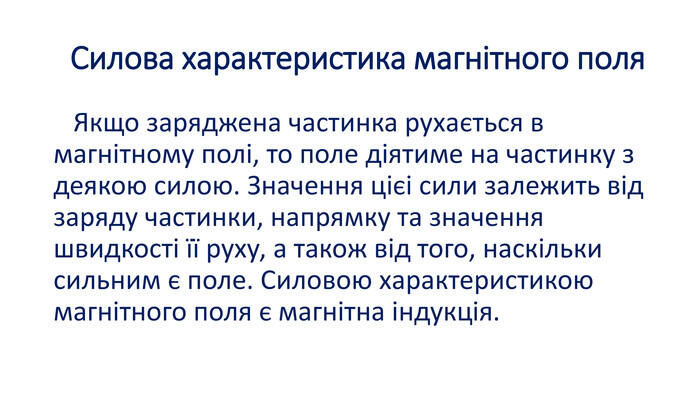

Силова характеристика магнітного поля Якщо заряджена частинка рухається в магнітному полі, то поле діятиме на частинку з деякою силою. Значення цієi сили залежить від заряду частинки, напрямку та значення швидкості її руху, а також від того, наскільки сильним є поле. Силовою характеристикою магнітного поля є магнітна індукція.

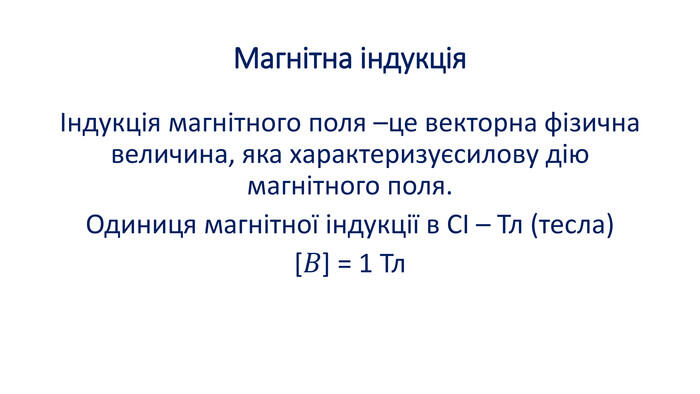

Магнітна індукціяІндукція магнітного поля –це векторна фізична величина, яка характеризуєсилову дію магнітного поля. Одиниця магнітної індукції в СІ – Тл (тесла)[𝐵] = 1 Тл

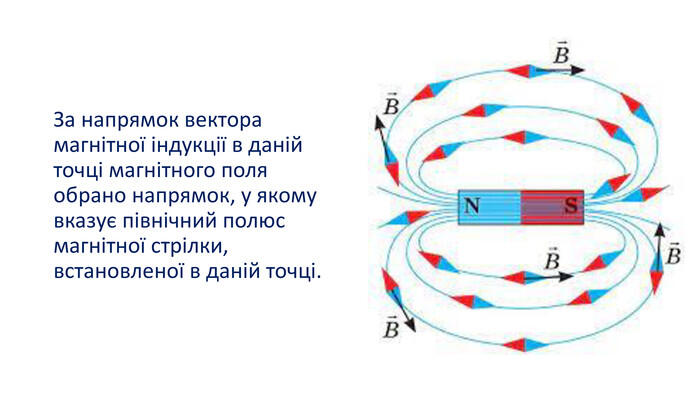

За напрямок вектора магнітної індукції в даній точці магнітного поля обрано напрямок, у якому вказує північний полюс магнітної стрілки, встановленої в даній точці.

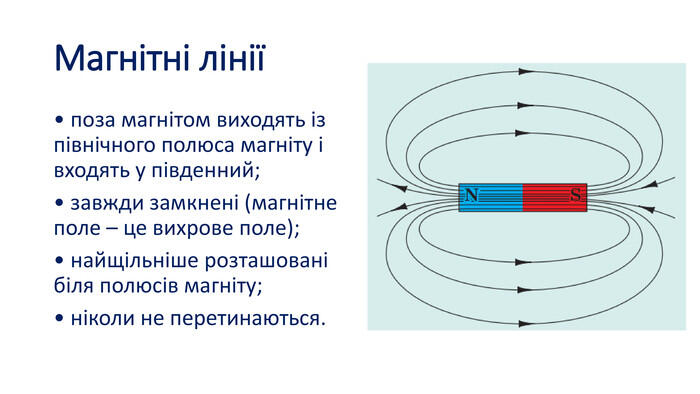

Магнітні лінії• поза магнітом виходять із північного полюса магніту і входять у південний;• завжди замкнені (магнітне поле – це вихрове поле);• найщільніше розташовані біля полюсів магніту;• ніколи не перетинаються.

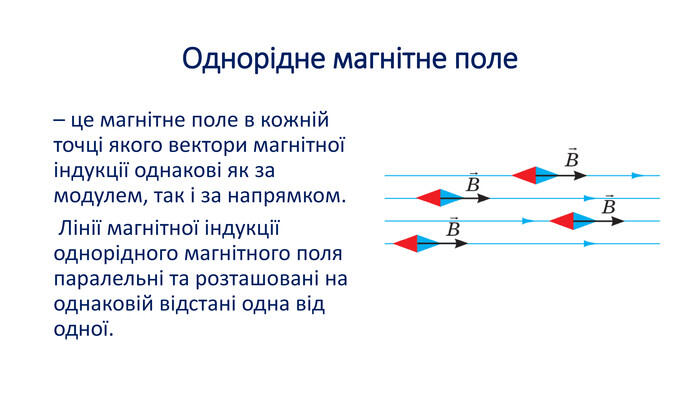

Однорідне магнітне поле– це магнітне поле в кожній точці якого вектори магнітної індукції однакові як за модулем, так і за напрямком. Лінії магнітної індукції однорідного магнітного поля паралельні та розташовані на однаковій відстані одна від одної.

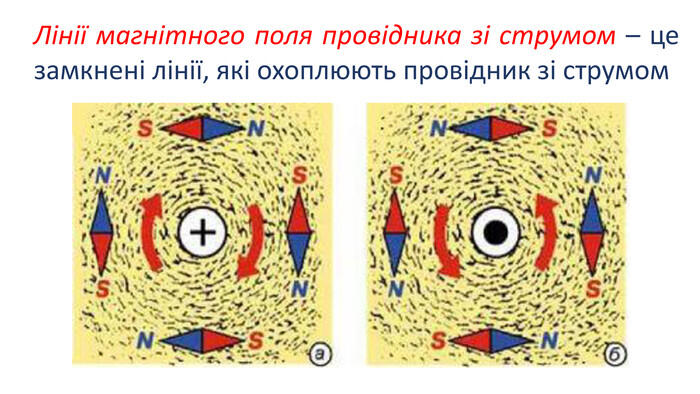

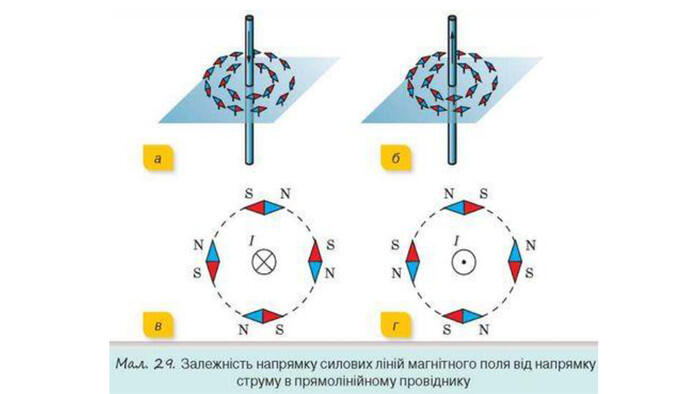

Лінії магнітного поля провідника зі струмом – це замкнені лінії, які охоплюють провідник зі струмом

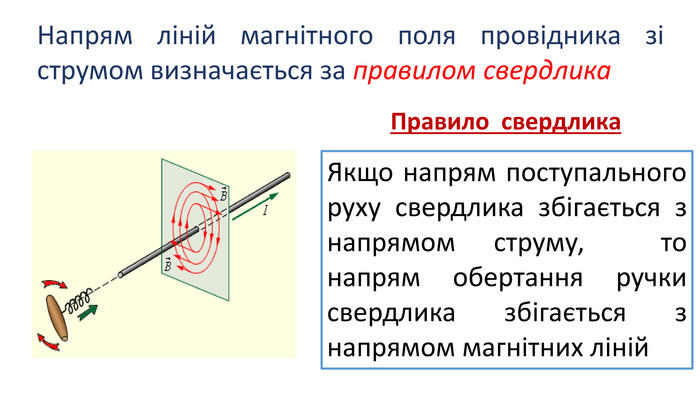

Напрям ліній магнітного поля провідника зі струмом визначається за правилом свердлика. Правило свердлика. Якщо напрям поступального руху свердлика збігається з напрямом струму, то напрям обертання ручки свердлика збігається з напрямом магнітних ліній

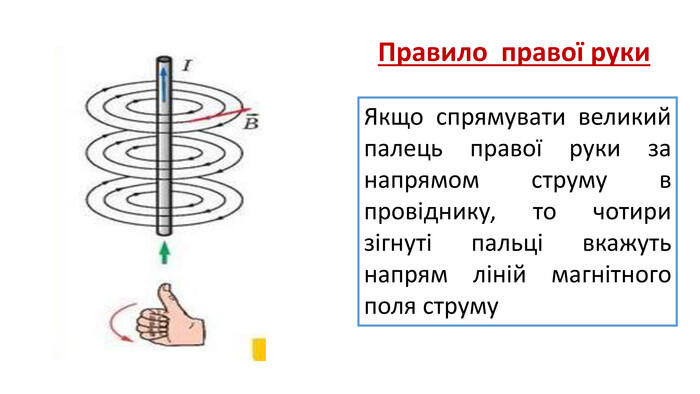

Правило правої руки. Якщо спрямувати великий палець правої руки за напрямом струму в провіднику, то чотири зігнуті пальці вкажуть напрям ліній магнітного поля струму

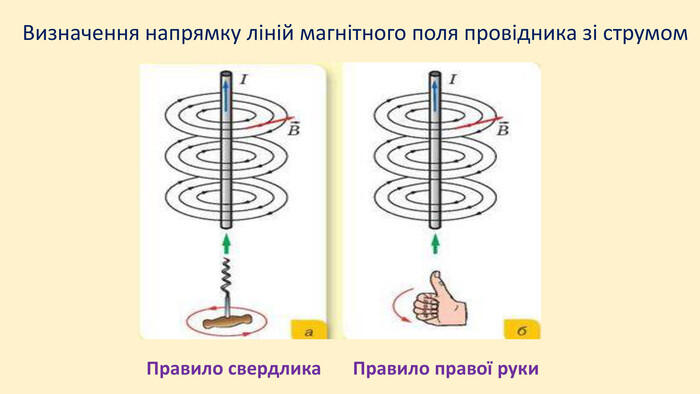

Визначення напрямку ліній магнітного поля провідника зі струмом. Правило свердлика. Правило правої руки

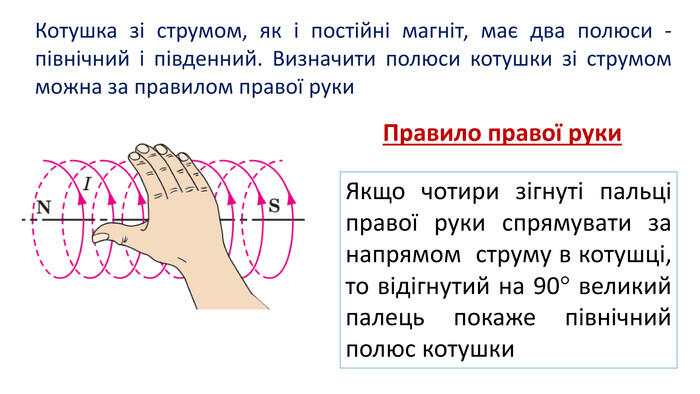

Котушка зі струмом, як і постійні магніт, має два полюси - північний і південний. Визначити полюси котушки зі струмом можна за правилом правої руки. Правило правої руки. Якщо чотири зігнуті пальці правої руки спрямувати за напрямом струму в котушці, то відігнутий на 90 великий палець покаже північний полюс котушки
