Магнітне поле провідника зі струмом. Правило свердлика

Вивчення нового матеріалу «Магнітне поле провідника зі струмом. Правило свердлика. Правило правої руки»

Опрацьовуємо параграф «Магнітне поле струму. Правило свердлика» §3 за підручником «Фізика 9 клас, В. Г. Бар’яхтар, С. О. Довгий». Конспектуємо головне з теми.

Для візуалізації фізичних явищ можна скористатися анімаціями/симуляціями за вказаними посиланнями: правило гвинта.

Навколо провідника зі струмом існує магнітне поле. Магнітна індукція поля, створеного струмом, зменшується зі збільшенням відстані від провідника та збільшується зі збільшенням сили струму в провіднику.

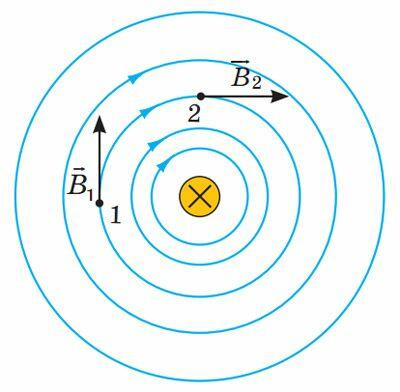

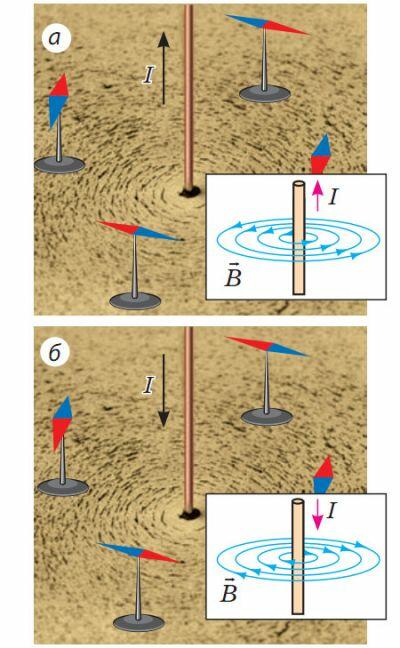

Напрямок ліній магнітної індукції магнітного поля провідника зі струмом можна визначити за допомогою магнітних стрілок або за допомогою правила свердлика.

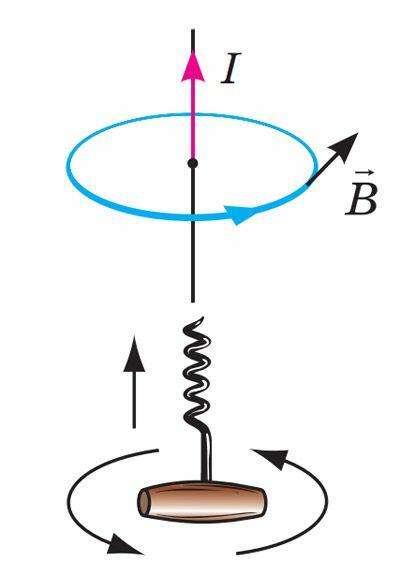

Правило свердлика (правило гвинта):

Якщо вкручувати свердлик за напрямком струму в провіднику, то напрямок обертання ручки свердлика вкаже напрямок ліній магнітного поля струму.

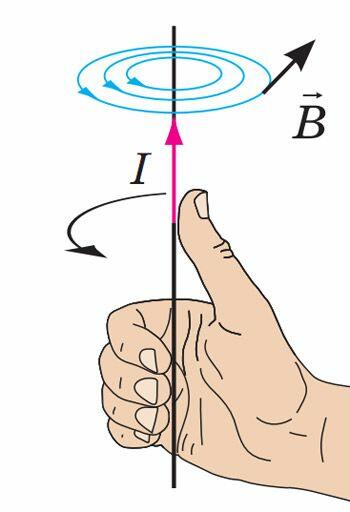

Правило визначення напрямку ліній магнітної індукції для провідника зі струмом:

Якщо спрямувати великий палець правої руки за напрямком струму в провіднику, то чотири зігнуті пальці вкажуть напрямок ліній магнітного поля струму.

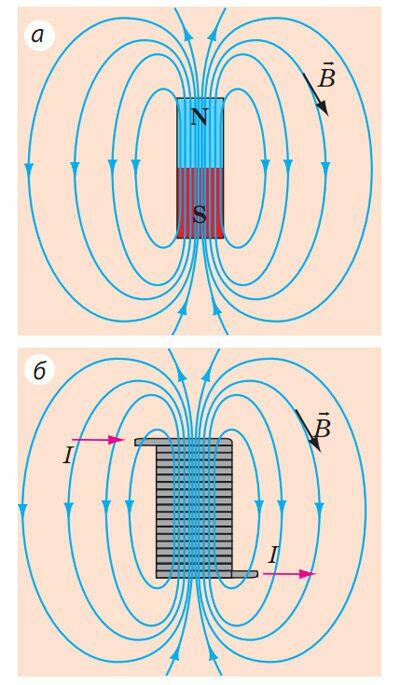

Котушка зі струмом, як і постійний магніт, має два полюси. Їх можна визначити за допомогою правої руки.

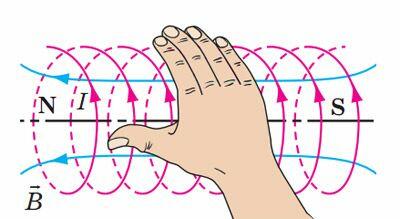

Правило правої руки для котушки зі струмом:

Якщо чотири зігнуті пальці правої руки спрямувати за напрямком струму в котушці, то відігнутий на 90⁰ великий палець укаже напрямок на північний полюс котушки, тобто напрямок вектора магнітної індукції всередині котушки.

На завершення відео по темі від вашої колеги, школярки Жені Широкової з Миколаєва, де вона просто й легко, за 4 хвилини, пояснює дану тему.

Розв’язування задач

1. Визначте та намалюйте напрям силових ліній.

2. Визначте та намалюйте напрям струму в провіднику.

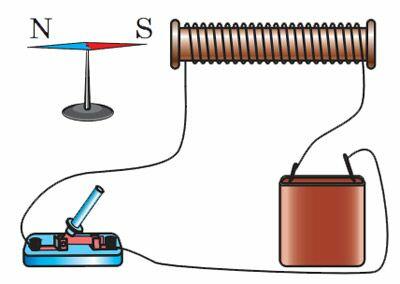

3. Визначте полюси джерела струму.

Домашнє завдання

Вправа 3, завдання 3, 4 за підручником «Фізика 9 клас, В. Г. Бар’яхтар, С. О. Довгий».

https://www.vascak.cz/data/android/physicsatschool/template.php?s=mag_vodic&l=ua
