Магнітне поле прямого провідника зі струмом. 9 клас. НУШ

Вправа №10(1)

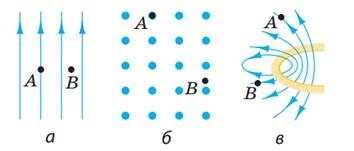

На рисунку зображено лінії магнітної індукції на певній ділянці магнітного поля. Для кожного випадку визначте:

1) Яке це поле – однорідне чи неоднорідне;

2) Напрямок вектора магнітної індукції в точках А і В цього поля;

3) У якій точці – А чи В – магнітна індукція поля є більшою.

Відповіді:

для рис. а: 1) однорідне, 2) А і В – вгору, 3) однакова в точках А і В;

для рис. б: 1) однорідне, 2) А і В – до нас, 3) однакова в точках А і В;

для рис. в: 1) неоднорідне. 2) 1 – наліво вгору, В – вліво вниз, 3) Найбільша в т. В.

Вправа №10(3)

На рисунку зображено лінії магнітного поля, яке створене двома постійними магнітами, зверненими один до одного однойменними полюсами.

1) Чи існує магнітне поле в точці А?

2) Який напрямок має вектор магнітної індукції в точці В? в точці С?

3) У якій точці – А, В чи С – магнітна індукція поля є найбільшою?

4) У якій точці – В чи D – магнітне поле буде діяти на ту саму магнітну стрілку з більшою силою?

Відповіді:

1) Так; 2) В – вліво вгору, С – вправо вниз; 3) у т. D; 4) у т. D.

Домашнє завдання: знати теоретичний матеріал § 11. Вправа №11(1-3).

Основні питання

1. Магнітне поле провідника зі струмом.

2. Правила визначення напрямку магнітного поля.

3. Індукція магнітного поля провідника зі струмом.

4. Магнітне поле котушки зі струмом.

   Відео допоможе краще зрозуміти тему уроку

Навколо провідника зі струмом існує магнітне поле.

Лінії магнітного поля (лінії магнітної індукції) прямого провідника зі струмом є замкненими колами, які охоплюють провідник.

Напрямок ліній магнітного поля залежить від напрямку електричного струму в провіднику.

Напрямок ліній магнітної індукції можна визначити за допомогою правила свердлика або правила правої руки.

Правило свердлика. Якщо вкручувати свердлик за напрямком струму в провіднику, то напрямок обертання ручки свердлика вкаже напрямок ліній магнітної індукції магнітного поля провідника зі струмом.

Правило правої руки. Якщо спрямувати великий палець правої руки за напрямком струму в провіднику, то чотири зігнуті пальці вкажуть напрямок ліній магнітної індукції магнітного поля провідника зі струмом.

2. Магнітна індукція залежить від сили струму та від точки спостереження.

Зі збільшенням сили струму в провіднику індукція створеного ним магнітного поля збільшується.

Зі збільшенням відстані від провідника індукція створеного ним магнітного поля значно зменшується.

3. Магнітне поле котушки зі струмом (соленоїда) подібне до магнітного поля штабового магніту: вона має два полюси — північний (N) і південний (S). Усередині котушки магнітне поле є практично однорідним.

Якщо чотири зігнуті пальці правої руки спрямувати за напрямком струму в котушці, то відігнутий на 90° великий палець укаже напрямок на північний полюс котушки, тобто напрямок магнітної індукції магнітного поля всередині котушки.

Якщо змінити напрямок струму в котушці, то її полюси зміняться.

Зі зміною напрямку струму в котушці її полюси зміняться.

Завдання робочого аркуша (https://vseosvita.ua/library/robochyi-arkush-mahnitne-pole-strumu-817320.html) виконати у робочому зошиті. Фото прикріпити.

Вправа №11(2) Завдання виконати у робочому зошиті. Фото прикріпити.
