Урок:
Магнітне поле. Лінії магнітної індукції
27.10.2026
11 Клас
11
17
32
0
0
0
Є в колекціях
Опис уроку (учням цей опис не показується):
Вміст уроку:
1
2
3
4
5
6
7
8
9
10
11
Опис, який учні побачать перед початком уроку
Магнітне полі та лінії магнітного поля - цікаві речі... спробуємо сьогодні розібратися з напрямком ліній магнітної індукції. Уважно слідкуй за позначеннями на малюнках, які перегосимо в зошит та прикріплюємо фото зошита. Бажаємо успіхів!!
1
1 з 12 балів
Прочитати параграф 10 стор.56-57 записати головне
Магнітне поле - це форма матерії, яка існує навколо намагнічених тіл, провідників зі струмом, рухомих заряджених тіл і частинок та діє на інші намагнічені тіла, провідники зі струмом, рухомі заряджені тіла й частинки, розташовані в цьому полі.

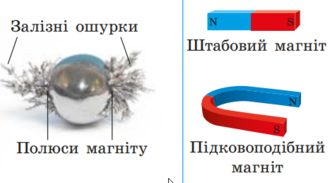

Постійні магніти | провідники зі струмом | рухомі заряджені частинки |
тверді тіла, які тривалий час зберігають магнітні властивості
мають властивості: | Прямий провідник зі струмом
Котушка зі струмом
|
Великий адронний колайдер, |
|
Якщо струми одного напрямку, провідники притягуються ; якщо течуть струми протилежних напрямків, провідники відштовхуються | розташований на кордоні Швейцарії і Франції на глибині 100 м. Великий — тому що довжина його основного кільця становить близько 27 км; колайдер (англ. collide — зіштовхуватися) — тому що основне його завдання — розганяти адрони (а саме протони) та йони о швидкостей, які наближаються до швидкості світла, і влаштовувати їхні зіткнення. Як прискорити заряджені частинки, чому прискорювач має форму кільця і до чого тут магнітне поле |
2
0.2 з 12 балів
У досліді Ерстеда було встановлено, що…
3
0.2 з 12 балів
Як називають тіла, що тривалий час зберігають магнітні властивості?
4
0.2 з 12 балів
Як взаємодіють однойменні полюси магнітів?
5
0.2 з 12 балів
Що відбувається з магнітними властивостями постійного магніту в разі нагрівання до температури, яку називають точкою Кюрі?
6
0.6 з 12 балів
Установіть відповідність між запитаннями й відповідями.
1
Що ми називаємо магнітним полем?
А
Намагнічене тіло, яке тривалий час зберігає свої магнітні властивості.
2
Які полюси має магніт і як вони взаємодіють між собою?
Б
Магнітна стрілка, яка орієнтується в магнітному полі певним чином.
3
Що таке постійний магніт?
В
Особлива форма матерії, що існує навколо намагнічених тіл, провідників зі струмом
і рухомих заряджених частинок.
4
Який пристрій може виявити наявність магнітного поля?
Г
Північний і південний; однойменні полюси
відштовхуються, різнойменні — притягуються.
7
1 з 12 балів
Прочитайте параграф 10 стор. 58-59

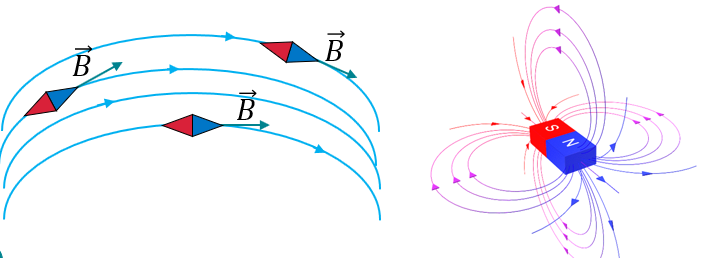

Магнітна індукція B — векторна фізична величина, що характеризує силову дію магнітного поля , за напрямок вектора магнітної індукції в даній точці магнітного поля вибрано напрямок, у якому вказує північний полюс магнітної стрілки, установленої в даній точці
,
вимірюється в ,
має напрямок за лініями магнітного поля проходить по дотичній.
Лінії магнітного поля або лінії магнітної індукції - уявні замкнені лінії, вздовж яких розташовані вісі маленьких магнітних стрілочок, вони ніколи не перетинаються.
Постійні магніти

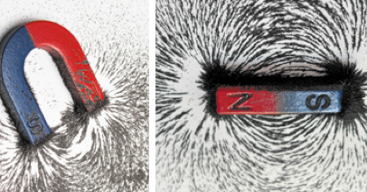

Штабовий магніт | Дугоподібний магніт | Планета Земля |
|
|
|
Лінії магнітного поля поза магнітом виходять із північного полюса магніту та входять у південний; | Лінії магнітної індукції — умовні напрямлені лінії, у кожній точці яких дотична збігається з лінією, уздовж якої напрямлений вектор магнітної індукції. Лінії магнітної індукції завжди замкнені | поблизу Північного географічного полюса міститься Південний магнітний полюс, у який входять магнітні силові лінії, а поблизу Південного географічного полюса — Північний магнітний полюс, з якого силові лінії магнітного поля виходять. |
Однорідне магнітне поле в певній ділянці простору є однорідним, якщо в кожній точці ділянки вектори магнітної індукції однакові як за модулем, так і за напрямком.
Неоднорідне магнітне поле – це магнітне поле, в якого вектори магнітної індукції в різних точках мають різні значення та напрямки
8
1 з 12 балів
Лінії магнітного поля навколо струму

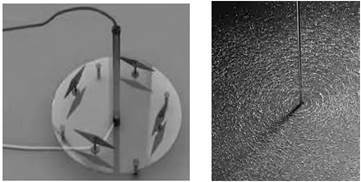

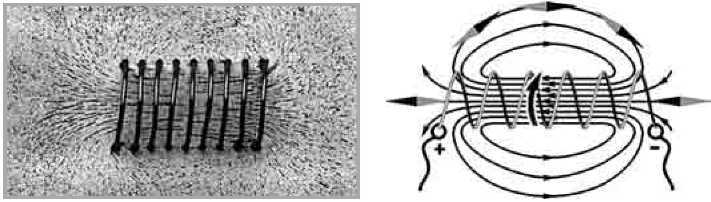

Прямий провідник зі струмом | Котушка зі струмом (соліноїд) |
|
|
Правило свердлика Якщо вкручувати свердлик за напрямком сили струму в провіднику, то напрямок обертання ручки свердлика вкаже напрямок ліній магнітного поля
| Правило свердлика Якщо ручку свердлика обертати за напрямом сили струму, тоді напрям вкручування свердлика вказує напрям ліній магнітного поля
|

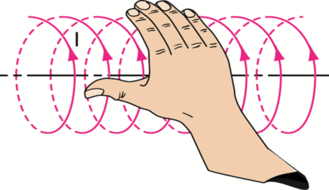

Правило правої руки Якщо спрямувати великий палець правої руки за напрямком сили струму в провіднику, то чотири зігнуті пальці вкажуть напрям ліній магнітного поля
| Правило правої руки Якщо чотири зігнуті пальці правої руки спрямувати за напрямком струму в котушці, то відігнутий великий палець вкаже напрямок на північний полюс котушки
|
9
3 з 12 балів
Вправа 10(1) На рис. 1 зображено лінії магнітного поля, створеного двома соленоїдами. 1) Який напрямок має вектор магнітної індукції у точці В? у точці С? 2) У якій точці — А, В чи С — магнітна індукція поля є найбільшою? 3) Чи існують у цьому магнітному полі ділянки, на яких поле є однорідним? 4) Визначте полюси джерел струму, до яких підключено соленоїди.
.png)
10
2 з 12 балів
Вправа 10(2) Як установиться магнітна стрілка після замкнення кола (рис. 2)?
11
2.6 з 12 балів
Вправа 10(3) Укажіть напрямок вектора магнітної індукції в кожній із точок (рис. 3).
