Лекція . Тема 4.6. Організація робіт на дільниці штампування на КГШП.

Лекція .

Тема 4.6. Організація робіт на дільниці штампування на КГШП.

       Найбільш раціональним розташуванням обладнання на дільниці є таке, при якому вантажні потоки направлені прямолінійно.

        Від правильності розташування основного технологічного обладнання, транспортного і нагрівальних пристроїв залежить організація робочих місць і виробничисть агрегату. При цьому нагрівальні печі повинні бути встановлені таким чином, щоб отримана ними теплота не нагрівала робочих місць. Необхідно враховувати, що великі відстані між агрегатами викликають незручності і призводять до додаткових витрат. Якщо, наприклад,нагрівальна установка надмірно віддалена від пресу, збільшується довжина транспортних механізмів, що ускладнює конструкцію і підвищує вартість пресу.

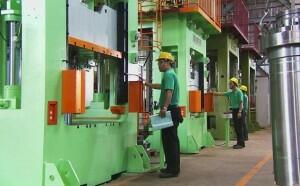

       Розташування кривошипних кувально-штампувальних пресів і іншого обладнання в них залежить від типу виробництва і параметрів поковок. При проектуванні цехів штампувальні лінії з кривошипними кувально-штампувальними пресами в одно пролітних і багато пролітних будівлях розміщують в поперековому напрямку. При реконструкції діючих кувальних цехів, коли в цеху, окрім вказаних пресів , є штампувальні молоти і інше обладнання, штампувальні лінії розташовують вздовж прольоту.

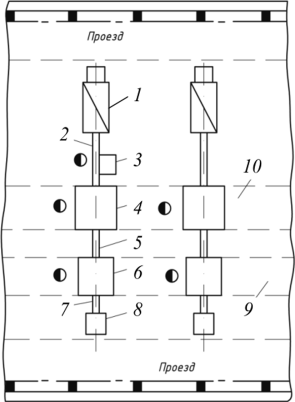

Рисунок 1.Схема розташування кривошипних кувально-штампувальних пресів.

        Процес виготовлення поковок здійснюють наступним чином: заготовки подають в завантажуючий пристрій індукційного нагрівача 1. Заготовка, нагріта в індукційному нагрівачі до кувальної температури, видається на транспортер 2, який передає її до кувальних вальців 3 або безпосередньо до штампу через бічне ліве вікно штампувального пресу 4. Штампувальник, закінчивши штампування, збрасує поковку через праве бічне вікно пресу на транспортер 5, який подає її до штампу через ліве вікно обрізного пресу 6. Після обрізки через праве вікно пресу поковка за допомогою склізу 7 скидається в металічну тару 8, а облой  скидається на транспортер, розташований в траншеї 9 , яка паралельна траншейному фундаменту 10, на якому встановлені штампувальні преси.

Контрольні запитання.

1.Охарактеризуйте два можливих варіанти розташування обладнання на дільниці кривошипних кувально-штампувальних пресів.

2.Чому обладнання на дільниці розташовують прямолінійно?

3.Який зв'язок між відстанню між обладнанням?

4.Від чого залежить розташування кривошипного пресу на дільниці?

5.Складіть кластер за рисунком 1.
