Лекція: Холодильні камери

ЛЕКЦІЯ 13

Тема: Холодильні камери, вітрини.

Мета: ознайомити студентів з характеристикою різних холодильних камер.

Вид заняття: лекція з елементами бесіди.

Стаціонарні і збірні холодильні камери

Стаціонарні і збірні холодильні камери призначені для зберігання запасу продуктів в закладах харчування і торгівлі на 1…5 діб. В них зберігають продукти в широкому асортименті, але в помірній кількості.

До складу стаціонарних камер (вони є елементом конструкції будівлі) входять 3…5 камер, які розміщують на першому поверсі або в підвалі. Для зменшення теплопритоків через зовнішні стіни камери розміщуються єдиним блоком і мають виходи у спільний тамбур, з якого передбачається вихід у загальний коридор. Через камери не дозволяється прокладати водяні, газові, каналізаційні труби. Для розміщення продуктів в камерах встановлюються стелажі і підтоварники. Забороняється зберігання продуктів на підлозі (навіть у тарі).

Збірні холодильні камери  збирають із окремих елементів на місці встановлення. При необхідності їх можна розібрати і встановити на інше місце.

Більшого використання набули камери панельного типу, де кожна панель має зовнішнє стальне і внутрішнє алюмінієве облицювання, між якими залито пінополіуретан. Він застигає і утворює монолітну теплоізоляцію. Конструкція панелі виходить міцною, легкою, герметичною, безкаркасною.

Холодильні шафи, вітрини,
прилавки та охолоджувальні столи

Холодильні шафи призначені для зберігання, демонстрації і продажу товарів. Вони складаються з охолоджувального об’єму і машинного відділення, яке може розміщуватися над чи під камерою. В охолоджувальному об’ємі передбачені полки-решітки для розміщення продуктів, підсвітка. Дверцята і стінки можуть бути непрозорими (металічними) або прозорими (виконані зі склопакетів).

Види холодильних шаф за призначенням

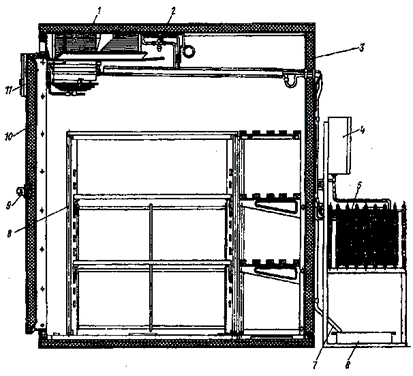

  Збірна середньотемпературна камера:

1 – повітроохолоджувач; 2 – терморегулюючий вентиль;
3 – панель огородження; 4 – шафа електрообладнання;
5 – холодильний агрегат; 6 – посудина для збирання талої води продуктів; 7 – трубка для стікання води; 8 – стелаж для продуктів; 9 – замок дверей; 10 – двері; 11 – пульт керування

Холодильні вітрини призначені для демонстрації і продажу товарів, для реалізації товарів з продавцем і самообслуговування. В останніх охолоджувальний об’єм відкритий зверху, а бокові стінки можуть бути виконані зі склопакетів. Такий вид вітрин ще має назву холодильна ванна чи бонета. Вони встановлюються лінією, досягаючи в довжину 8…10 м.

Холодильні вітрини випускаються острівного чи пристінного типу (рис. 29). Вони можуть бути призначені для реалі­зації тільки гастрономічних товарів, кондитерських виробів, риби, морозива. Окремо розроблені вітрини для шведського столу (салат-бари).Холодильні прилавки призначені для демонстрації, зберігання і реалізації товарів (частіш за все заморожених). Конструктивно можуть виконуватися з прозорими чи непрозорими розсувними стулками, або перекидними кришками (сундучного типу).

Охолоджувальні столи встановлюютьсяу виробничих цехах закладів харчування. Під робочою поверхнею столу, яка використовується для приготування страв, розміщено охолоджувальний об’єм для зберігання окремих компонентів чи готових страв.

Контрольні питання:

1. Як класифікують холодильні прилавки.

2. Види холодильних шаф та їх призначення.

3. Стаціонарні холодильні камери.
