Лекція 2.Основні параметри , схеми,особливості конструкції і роботи автоматів для ХОШ.

Лекція 2.Основні параметри , схеми,особливості конструкції і роботи автоматів для ХОШ.

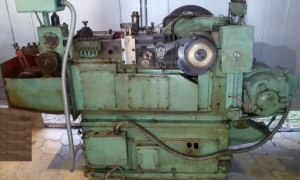

Автомати для холодного об'ємного штампування бувають :

• Однопозиційні ;

• Двохпозиційні ;

• Багатопозиційні ;

Їх поділяють на :

• Універсальні ;

• Спеціалізовані ;

• Спеціальні.

На універсальних автоматах здійснюється штампування деталей різної конфігурації і розмірів в межах технічної характеристики автомата.

Спеціалізовані автомати призначені для штампування деталей одного найменування , але різних розмірів в межах технічної характеристики автомату.

До спеціальних автоматів відносяться такі , які призначені для штампування деталей одного найменування і тільки одного розміру. Їх застосовують інколи.

Характеристика двох ударного холодно-висаджувального автомата.

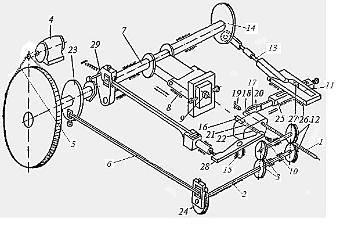

Рис.2.Кінематична схема двох ударного холодно-висаджувального автомата.

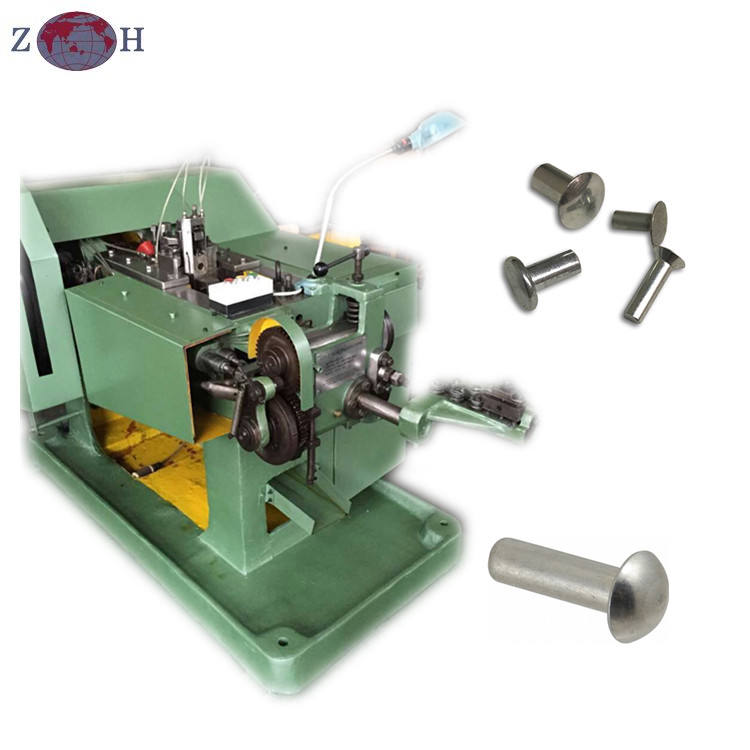

Такий автомат з закритими матрицями призначений для холодної висадки із сталевого каліброваного дроту заклепок ,болтів,гайок ,гвинтів.

Принцип дії двохударного холодно-висаджувального автомата.

      Привод головного (висаджувального ) повзуна здійснюється від колінчастого валу , на якому вмонтовані муфта включення та гальмо. Повздовжній та поперековий розподільчі вали приводяться від проміжного валу , частота обертів якого в 2 рази менше частоти обертів головного валу.

      Відрізка заготовки ножем і перенос її на лінію висадки здійснюється по дузі. Привод механізмів відрізки та пуансонна голівка яка коливається ,здійснюється від повздовжнього розподільчого валу. Від поперекового розподільчого валу приводяться механізми подачи та виштовхування .

      Повний цикл роботи автомату – два оберти колінчастого валу.

       При передньому положенні висадочного повзуна (рис.3а) ніж 1 знаходиться в вихідному задньому положенні. Раніш відрізана і перенесена на вісь висадки заготовка 2 знаходиться в висаджувальній матриці 3. В торець заготовки упирається прошивень 4. При підході повзуна в КПП відбувається формоутворення напівпорожньої заклепки і здійснюється висадка головки заклепки пуансоном 5, намітка отвору і набір металу в конічну частину матриці , а також подача дроту до упору 6 (рис.3б). Виштовхувачем 7 (рис.3в) висаджена заготовка 9 проштовхується крізь матрицю . Таким чином оформлюється порожнина заклепки. Ніж відрізає заготовку 8 і переміщується вправо до тих пір , поки кільчатий паз в ножі не захватить висаджену заклепку(рис.3г). Виштовхувач повертається в вихідне положення , ніж здійснює додаткове переміщення вправо ,доки його центр не співпаде з віссю висадки. Пуансоном 10 заготовка заштовхується в матрицю. Ніж повертається в вихідне положення, а висаджена заклепка збрасується в лоток(рис.3д).

Контрольні запитання.

1.Кластер-методом складіть класифікацію холодновисаджувальних автоматів.

2.Складіть кластер про принцип дії двохударного холодно-висаджувального автомата.

3.Підготуйтеся до наступного тестування.
