Лекція 28. Тема 6.14.  Виробництво електрозварних спіралешовних труб.

   На даний момент на електрозварні труби доводиться значна частка загальної продукції металургійної промисловості. Популярність цієї продукції обумовлена ​​більш простим виробництвом і як наслідок меншою ціною.

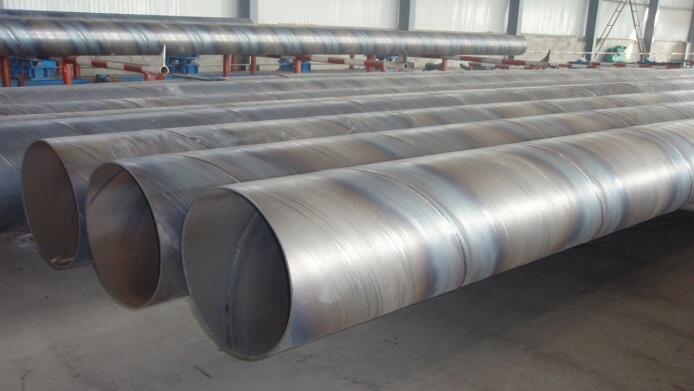

   Спіралешовні електрозварні труби знаходять широке застосування в різних галузях економіки. Спорудження газових, нафтових і водопровідних магістралей, будівництво, машинобудування і ряд інших областей мають на увазі використання цієї універсальної продукції металургії. Обмежено застосування таких труб тільки внутрішнім тиском робочих середовищ, не вище 16 МПа.

   Виробництво спіралешовні труб великого діаметру регламентується діючими ГОСТами:

ГОСТ 8696-74 для труб загального призначення, зовнішнім діаметром 159 - 2520 мм;

ГОСТ 20295-85 для нафтогазопровідних труб діаметром 159 - 820 мм;

ГОСТ Р 52079-2003 для магістральних 114 - 1420 мм.

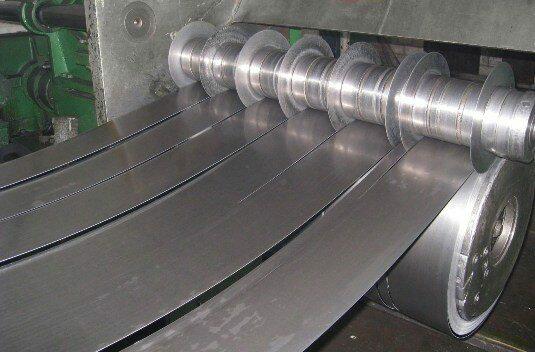

   Процес виробництва сталевих спіралешовних електрозварювальних труб складається з декількох етапів. Рулонна сталь за допомогою поздовжнього різання розпускається на штріпси - сталеві стрічки необхідної для виробництва труби ширини.

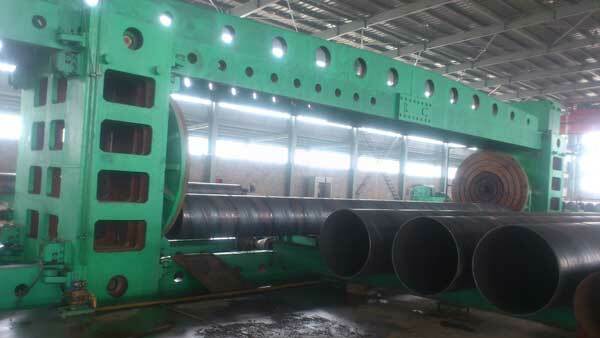

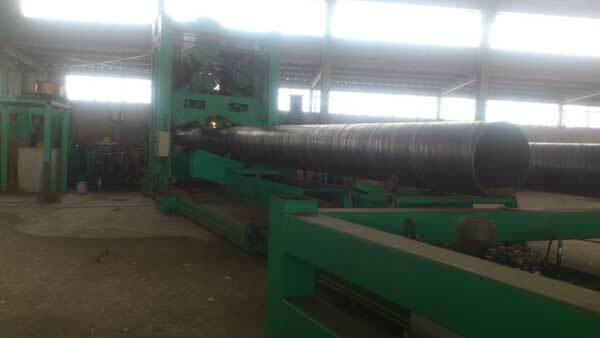

    Наступним етапом стрічка готується: обрізаються кінці рулону, кромка смуги і знімається фаска для отримання більш міцного шва. Підготовлена ​​стрічка формується шляхом намотування під кутом на формувальник необхідного діаметру і в момент зняття з формувального стрижня зварюється з внутрішньої і зовнішньої сторони методом зварки під шаром флюсу. Потім шляхом обробки абразивними матеріалами або різцями знімаються навари шва, вирівнюючи поверхню труби.

   В процесі виготовлення спіралешовна електрозварна труба проходить обов'язковий цикл неруйнівного контролю. Ультразвуком контролюються штрипс на розшарування, якість зварного шва і фаски торців труб, одночасно шов перевіряється за допомогою рентгенотелевізійного контролю. Готова труба в спеціальних камерах піддається гідровипробуванню на перевірку тиском.

     Використання об'ємної термообробки дозволяє вирівнювати структуру основного матеріалу сталі труби і зварного шва, знімати внутрішні напруження всередині металу, підвищуючи його стійкість до крихкого руйнування.
