Лабораторна робота. Складання та випробування електромагніту

Інструктаж з БЖД.

Лабораторна робота № 1.

Тема: Складання та випробування електромагніту

Вказівки до роботи:

1. Підготовчий етап

   а)згадайте вимоги безпеки під час роботи з електричними колами;

   б)згадайте правила, яких необхідно дотримуватися під час вимірювання сили струму амперметром;

   в)згадайте, як залежить магнітна дія електромагніта від сили струму, кількості витків і наявності залізного осердя;

   г)згадайте алгоритм визначення ціни поділки вимірювальних приладів.

Запишіть мету роботи.

Запишіть обладнання до роботи

Накресліть схему електричного кола за Рис.2 ст.33

Експеримент:

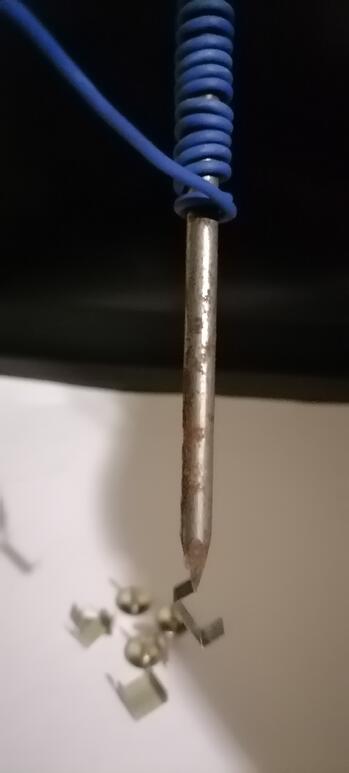

1. Намотайте на цвях дріт з 20 витків.

2. Піднесіть до дрібних елементів і зафіксуйте процес притягання.

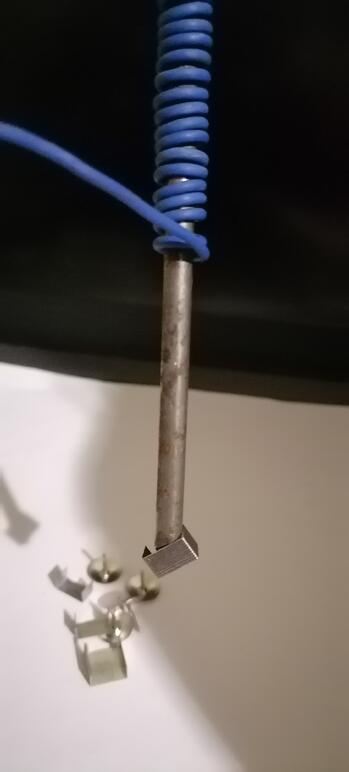

3. Намотайте на цвях дріт з 40 витків.

4. Піднесіть до дрібних елементів і зафіксуйте процес притягання.

5. Порівняйте результати і сформулюйте висновок. Вкажіть на причини такої різниці притягання елементів до електромагніту, що на це вплинуло.

Запишіть висновок експерименту з додаванням фото результатів дослідів

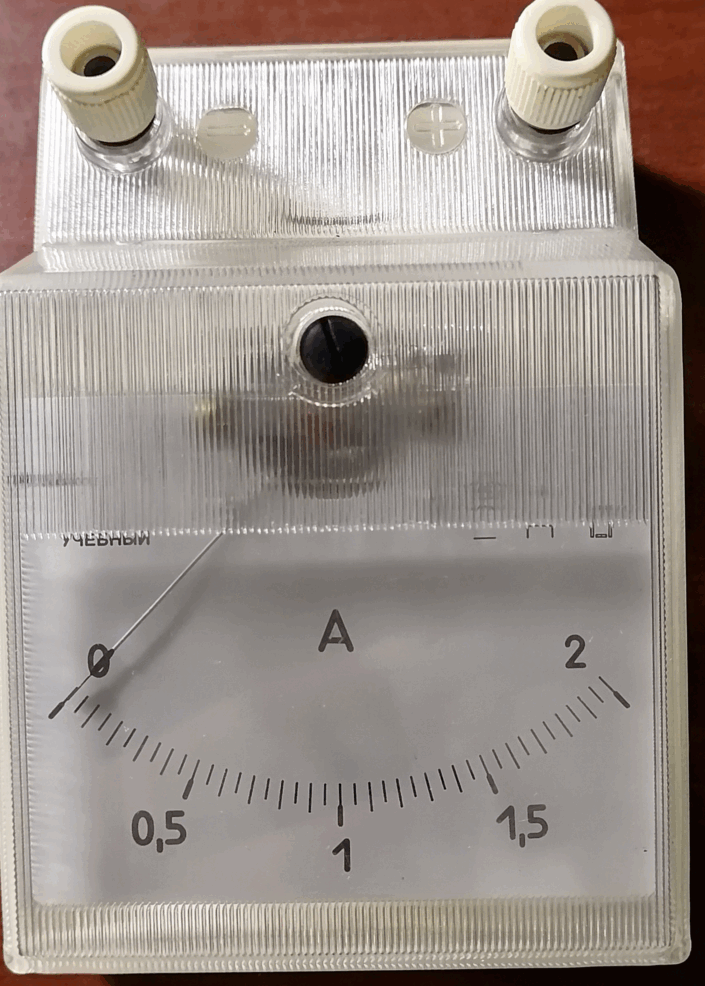

Визначте ціну поділки шкали амперметра

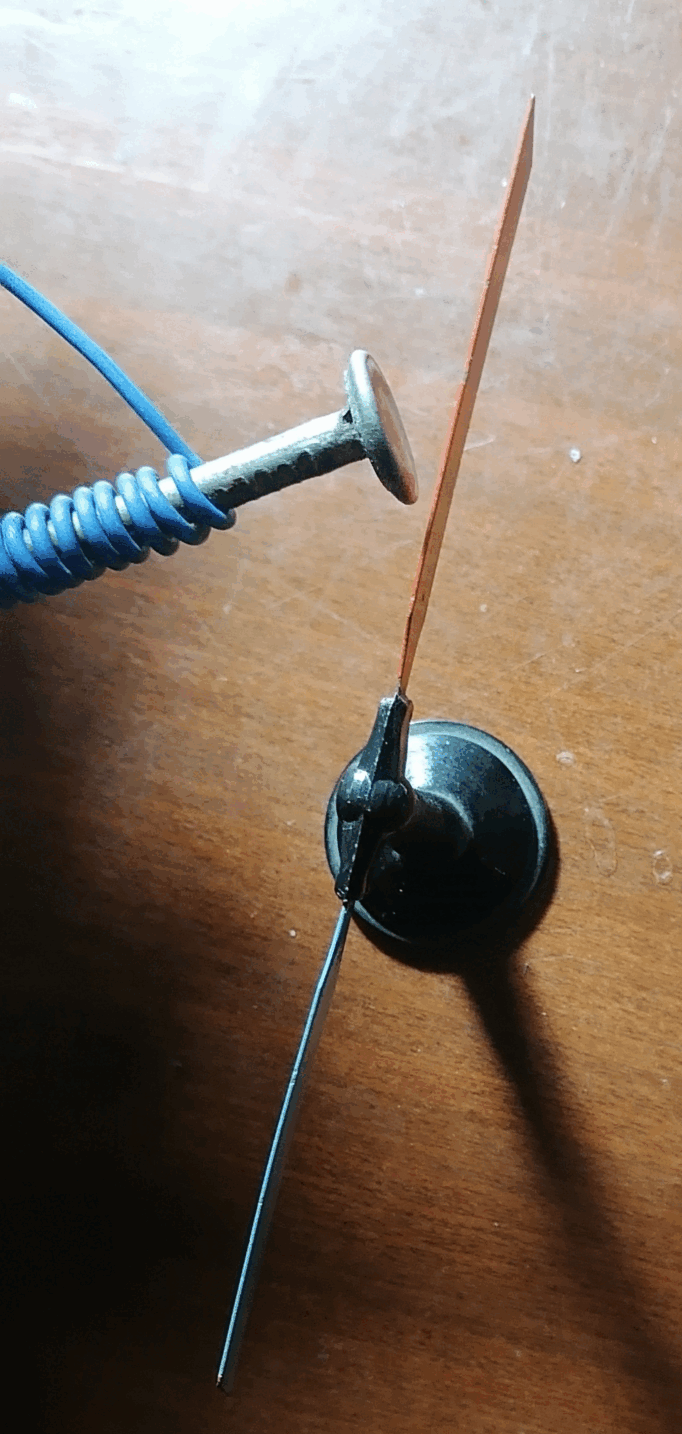

Визначте полярність осердя електромагніту та поясніть взаємодію на зображені

Поясніть поданий процес

Визначте та зобразіть графічно полюс магніту і вектор магнітної індукції у котушці за Рис.2 ст.33

Використавши реостат, в обмотці електромагніту з більшим числом витків установили силу струму спочатку 0,5А, а потім 1,5А. Поясніть зміну магнітної дії електромагніту.

Сформулюйте і запишіть висновок роботи
