Лабораторна робота №3 "Вимірювання опору провідника за допомогою амперметра та вольтметра. "

Запишіть у зошит

ЛАБОРАТОРНА РОБОТА № 3

Тема. Вимірювання опору провідника за допомогою амперметра та вольтметра.

Мета: навчитися визначати опір провідника за допомогою амперметра та вольтметра; переконатися на досліді в тому, що опір провідника не залежить від сили струму в ньому та напруги на його кінцях.

Обладнання: інтерактивна симуляція PhET (джерело струму; лампочка; резистор (виконує роль реостата); амперметр; вольтметр; ключ; з'єднувальні дроти).

Хід роботи:

І Теоретичні відомості: дайте відповіді на запитання:

1. визначення закону Ома для ділянки кола

2. Формула закону Ома

3. Зробити висновок формули опору ділянки кола, одиниці вимірювання

4. Накреслити схему електричного кола : джерело струму, ключ, резистор, лампочка, амперметр, вольтметр (приєднати до лампочки), з'єднувальні провідники. На схемі показати полюси "+", "-", напрям струму

ІІ Виконання роботи:

Накреслити в зошиті таблицю вимірів

Зайти за посиланням https://phet.colorado.edu/sims/html/circuit-construction-kit-dc-virtual-lab/latest/circuit-construction-kit-dc-virtual-lab_uk.html

Складіть електричне коло в програмі , використовуючи дані елементи , що описують в обладнанні, УВАГА!!! Під час складання кола ключ РОЗІМКНУТИЙ, після перевірки усіх контактів, замикаючи ключ, записують покази амперметра і вольтметра на лампочці у таблицю.

Скріншот електричного кола прикріпити

Наступні досліди виконують так саме змінюючи резистор( взяти різні значення опору)

ІІІ Розрахунки:

обчислити опір лампочки для кожного досліду за формулою $R=\frac{U}{I}$ $\left\lbrack R\right\rbrack=\frac{В}{А}=Ом$:

Дослід 1 $R=\frac{_{}}{_{}}$___________________________________________________

Дослід 2 $R=_{}$___________________________________________________________

Дослід 3 $R=_{}$________________________________________________________

Дослід 4 $R=_{}$__________________________________________________________

V Висновок роботи: яку фізичну величину і за допомогою яких приладів ви навчилися вимірювати; чи залежить вимірювана величина від сили струму в резисторі та напруги на його кінцях; які чинники вплинули на точність вимірювання.

Додаткове завдання:

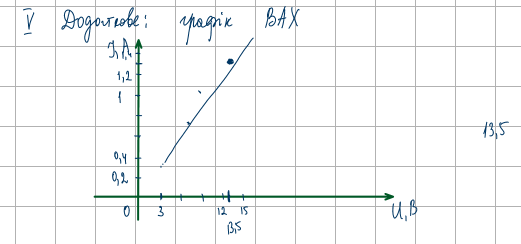

За даними роботи накресліть графік залежності сили струму в провіднику від напруги на її кінцях.

Проаналізуйте графік. За графіком визначте опір провідника при будь-якому проміжному значенні сили струму.
