Лабораторна робота № 2. Спостереження явища електромагнітної індукції.

ДОМАШНЄ ЗАВДАННЯ. Повторити § 8. Закінчити оформлення звіту про лабораторну роботу № 2.

Дані для звіту взяти з відео:

1. Перед виконанням роботи згадайте:

1) вимоги безпеки під час роботи з електричними колами;

2) правила, яких необхідно дотримуватися під час вимірювання сили струму амперметром;

3) як залежить сила індукційного струму від швидкості зміни магнітного поля;

4) від чого залежить напрямок індукційного струму.

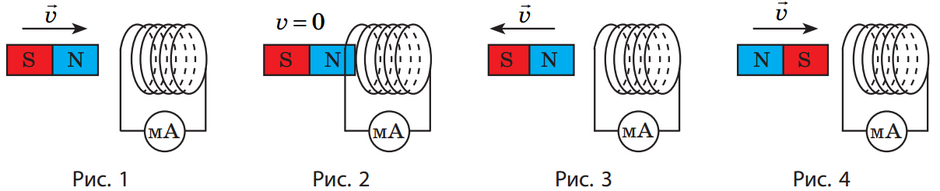

2. Виконайте завдання. На рис. 1-4 зображено штабовий магніт, котушку-моток (далі – котушка), приєднану до міліамперметра, та зазначено напрямок швидкості руху магніту. Перенесіть рисунки до зошита й для кожного випадку:

1) укажіть магнітні полюси котушки;

2) визначте та покажіть напрямок індукційного струму в котушці.

3. Складіть електричне коло, приєднавши проводи котушки до міліамперметра.

4. На одному з торців котушки поставте маркером мітку.

Суворо дотримуйтесь інструкції з безпеки.

Експеримент 1. З'ясування умов виникнення індукційного струму в замкненому провіднику та чинників, від яких залежить напрямок індукційного струму.

Утримуючи котушку та магніт у руках, послідовно виконайте досліди, зазначені в табл. 1.

Зверніть увагу! Магніт слід вводити в котушку та виводити з неї тільки з боку того торця котушки, на якому поставлено мітку.

Таблиця 1

Аналіз результатів експерименту 1

Проаналізуйте табл. 1 і сформулюйте висновок, у якому зазначте:

1) за яких умов у замкненій котушці виникає індукційний струм;

2) як змінюється напрямок індукційного струму в разі зміни напрямку руху магніту;

3) як змінюється напрямок індукційного струму в разі зміни полюса магніту, який наближають або віддаляють від котушки.

Експеримент 2. З’ясування чинників, від яких залежить значення індукційного струму.

Утримуючи котушку та магніт в руках, послідовно виконайте досліди, зазначені в табл. 2. Щоразу знімайте покази міліамперметра та заносьте їх до табл. 2.

Таблиця 2

Аналіз результатів експерименту 2

Проаналізуйте табл. 2 і сформулюйте висновок, у якому зазначте:

1) як залежить сила індукційного струму від швидкості відносного руху магніту та котушки;

2) як залежить сила індукційного струму від значення індукції зовнішнього магнітного поля, зміна якого спричиняє появу струму в котушці.
