Лабораторна робота №1 Дослідження залежності електричного опору металевого провідника від температури

1. Перед початком роботи уважно ознайомтеся з інструкцією та лабораторним обладнанням.

2. Працюйте лише зі справними приладами та тільки з дозволу вчителя.

3. Не торкайтеся оголених проводів, клем і контактів електричного кола під час виконання роботи.

4. Не вмикайте й не вимикайте електричні прилади без вказівки вчителя.

5. Не нагрівайте провідник вище встановленої температури та постійно стежте за показами термометра.

6. Будьте обережними зі скляним посудом, нагрівником і гарячими деталями установки.

7. Не залишайте увімкнене лабораторне обладнання без нагляду.

8. Після завершення роботи вимкніть усі прилади, наведіть порядок на робочому місці та повідомте вчителя про закінчення роботи.

Пам'ятайте!

Точність, уважність і дотримання правил безпеки — запорука успішного експерименту та вашої безпеки.

Для виконання роботи використовуємо пристрій для дослідження залежності опору металевого провідника від температури (такий, як на рис. 1, або інші схожі модифікації).

Пристрій являє собою намотаний на картонний циліндр (1) мідний дріт (2), кінці якого з'єднані з клемами (3), розташованими на пластмасовій панелі (4) пристрою. Панель має отвір (5), призначений для термометра. Картонний циліндр із дротом розміщений у скляній пробірці (6).

1. Ознайомтеся з будовою пристрою для дослідження залежності опору металевого провідника від температури.

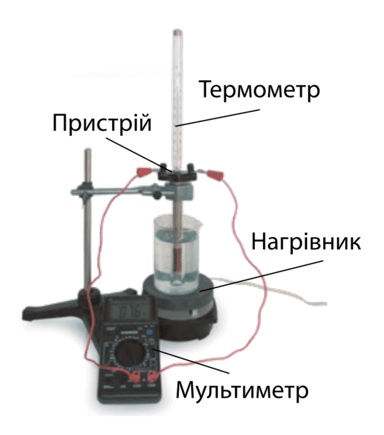

2. Зберіть установку, подану на рисунку

3. Перемкніть тумблер мультиметра на вимірювання опору (Ω), установивши його навпроти позначки 10³ Ом.

1. Увімкніть нагрівник і, стежачи за показами термометра, визначайте опір дроту через кожні 10 °С в інтервалі від 30 °С до 70 °С. Після завершення вимірювань вимкніть нагрівник.

2. Перенесіть наведену нижче таблицю до робочого зошита та заповніть її за результатами вимірювань.

3. За отриманими даними побудуйте в зошиті графік залежності опору провідника від температури R(t)R(t)R(t).

   Зверніть увагу! Фотографії повинні бути чіткими, а записи — охайними та добре читатися.

За потреби ви можете скористатися відеоінструкцією до виконання лабораторної роботи, у якій покроково показано процес проведення експерименту, заповнення таблиці та побудови графіка. https://www.youtube.com/watch?v=Jbb9M0rJrJI

Проаналізуйте експеримент і його результати. За результатами дослідження сформулюйте і запишіть висновок, у якому зазначте:

1. Що ви досліджували.

2. Які результати одержали.

3. Чи досягли ви мети дослідження.

Продовживши побудований графік залежності R(t) до перетину з віссю ординат (віссю опору), знайдіть опір R₀ мідного дроту за температури 0 °C.

Виберіть на графіку довільну точку та визначте для неї відповідні значення опору R і температури t мідного дроту.

Скориставшись формулою $\alpha=\frac{R-R_0}{R_0\cdot t},$

визначте середнє значення температурного коефіцієнта опору міді.

Порівняйте одержане значення з табличним $\alpha=0,004$. Зазначте причину відхилення.

Дайте відповіді на питання

1. Як змінюється електричний опір металевого провідника зі збільшенням температури? Поясніть чому.

2. Для чого під час лабораторної роботи будують графік залежності опору провідника від температури $R(t)?$

3. Що називають температурним коефіцієнтом опору та що він характеризує?

4. Які фактори могли вплинути на точність результатів під час виконання лабораторної роботи?
