Лабораторна робота 07 Тема "Визначення модуля пружності різних речовин"

Тема. Визначення модуля пружності різних речовин.

Мета роботи: експериментально перевірити закон Гука і визначити модуль пружності сплава деяких металів.

Обладнання: металева спіраль; вимірювальна лінійка з міліметровими поділками, штангенциркуль, набір важків.

Теоретичні відомості

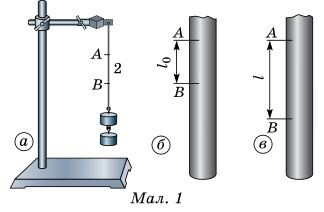

Модуль Юнга обчислюють за формулою , яку отримали з закону Гука для пружної деформації, де – модуль Юнга; - сила пружності, що виникає в розтягнутій спіралі, і дорівнює вазі прикріплених до спіралі важків (мал. 1, а); - площа поперечного перерізу деформованої спіралі; - відстань між позначками А і В на нерозтягнутій спіралі (мал. 1, б); – відстань між цими самими позначками на розтягнутій спіралі (мал. 1, в). Якщо поперечний переріз спіралі має форму круга, то площа перерізу виражається через діаметр спіралі: .

Остаточно формула для визначення модуля Юнга має вигляд: .

Хід роботи

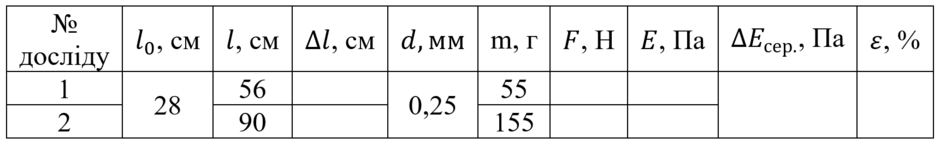

1. Підготуйте таблицю для записування результатів вимірювання й обчислень.

2. Складіть експериментальну установку.

3. Визначте загальну масу важків і підвісьте їх до нижнього кінця спіралі. Виміряйте відстань між рисками на спіралі і діаметр спіралі в розтягнутому стані.

4. Обчисліть модуль Юнга сплава деяких металів.

5. Обчисліть абсолютну і відносну похибки вимірювання модуля Юнга.

6. Зробіть висновки.

Формули для обчислення модуля Юнга

Дослід 1

Дослід 2

Поясніть причину виникнення пружних сил при деформації.

Яка межа застосування закону Гука для пружно-деформованого тіла?

Чим відрізняється деформація розтягу від деформації стискання?

Що характеризує модуль пружності?

Завантажте виконання лабораторної роботи у вигляді фотографії власної роботи.

Завантажте виконання домашньої роботи (конспект за матеріалами презентації або підручника С.У.Гончаренко ФІЗИКА 10 клас) з теми "Властивості твердого тіла. Механічні властивості твердого тіла." у вигляді фотографії власної роботи.
