Контрольна робота №1 з технології кам’яних робіт з теми «Кладка простих стін з цегли та дрібних блоків»

Елементи кам’яного мурування, розміри швів.

Цегла або камінь прямокутної форми має шість граней (мал. 12, а). Дві протилежні найбільші постелі (грані) 2, якими цеглу (камінь) кладуть на розчин, називають постелями (нижньою й верхньою). Довгі бічні грані цегли (каменю) називають - ложками 3, короткі, називають – тичками.

Кладку (мал. 12, б) виконують горизонтальними рядами, укладаючи камені плиском, тобто на постіль 9. В окремих випадках, наприклад при кладці карнизів або тонких перегородок.

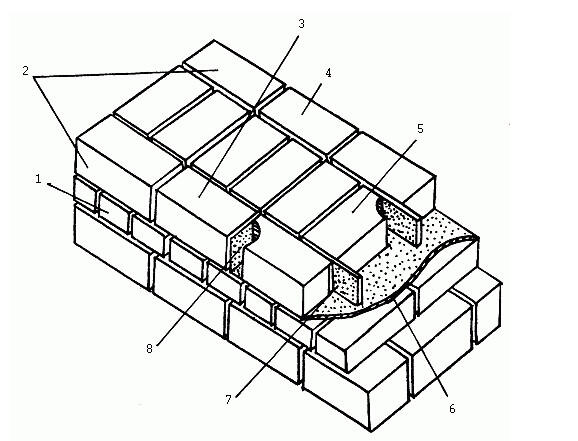

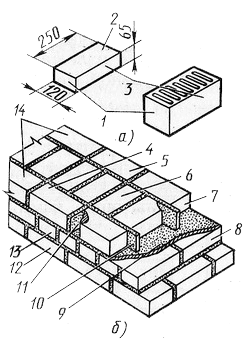

Рис. 12. Грані каменю й цегли (а) і елементи кам'яної кладки (б):
1 - тичок, 2 - постіль, 3 - ложок, 4 - зовнішня верста, 5 - внутрішня верста,

6 - забутка, 7 - другий ряд, 8 - перший ряд, 9 - горизонтальний шов, 10 - вертикальний поздовжній шов, 11 - вертикальний поперечний шов, 12 - фасад, 13 - тичковый ряд, 14 - ложковий ряд.

Висота рядів кладки складається з висоти каменів (цегли) і товщини горизонтальних швів 10...15мм (середня в межах поверху - 12мм). Товщина окремих вертикальних швів допускається 8...15мм, середня не повинна перевищувати 10мм. Висота рядів цегельної кладки з урахуванням середньої товщини шва 12мм повинна становити (у міліметрах): для кладки із цегли - товщиною 65мм - у середньому 77, стовщеного цегли товщиною 88мм - 100. Із цегли товщиною 65мм на 1м кладки по висоті доводиться 13 рядів, товщиною 88мм - 10 рядів.

Ширину цегельної кладки стін, роблять кратною ¹/₂ цегли або каменю: 1 цеглина - 250мм, 1 ¹/₂ - 380мм, 2 - 510мм, 2¹/₂ цегли - 640мм і т.д. Товщину стін призначають із урахуванням вертикальних швів. Перегородки в будинках викладають в ¹/₂ або ¹/₄ цегли, тобто товщиною 120 і 65мм.

Інструменти, пристосування та інвентар муляра.

Продуктивність праці муляра багато в чому залежить від якості використаного ручного інструменту, пристосувань і інвентаря.

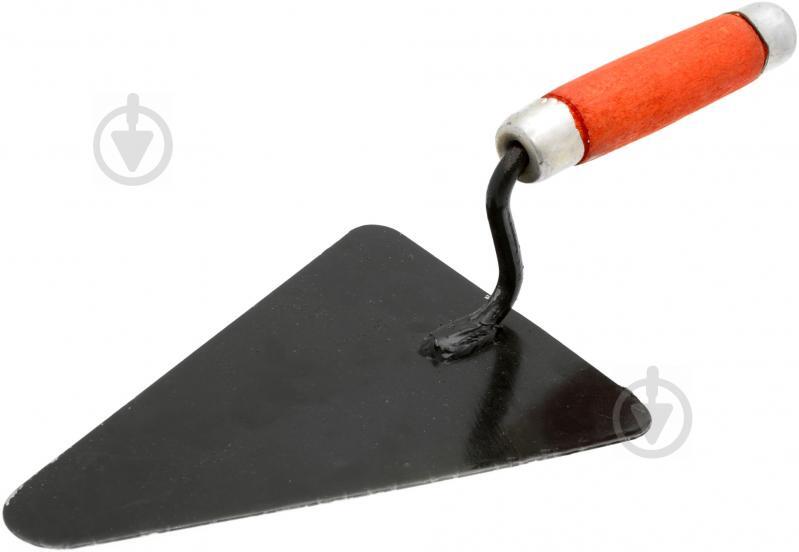

Кельма - це лопатка зі сталевого тонкого листового полотна зі зігнутою ручкою. Ручка вироблена з деревини твердих порід. Кельму застосовують для розрівнювання розчину, заповнення вертикальних швів, підрізання надлишків розчину і подачі в невеликих обсягах, наприклад, для мурування перегородок.

Кельма муляра

Розчинова лопата має полотно із листової сталі завтовшки 1,6 мм. Круглий металічний стержень завдовжки 320 мм захищає від зносу дерев'яний держак. Призначена для подачі й розрівнювання розчину, а також для перемішування його в ящику.

Розчинова лопата

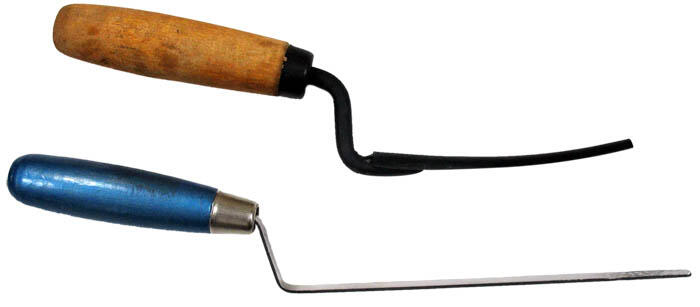

Розшивки мають робочу частину у формі розрізаної уздовж сталевої трубки або смужки сталі з ручкою з деревини твердих порід. Призначена для оброблення й ущільнення увігнутих і опуклих швів кладки.

Розшивки

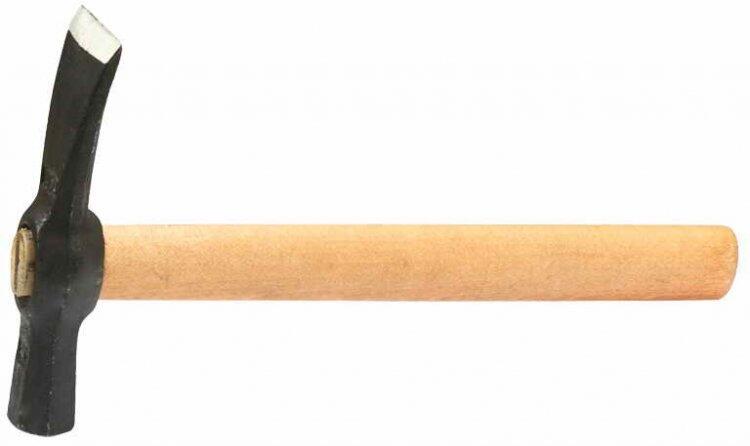

Молоток-кирочка масою 0,55 кг з дерев'яною ручкою завдовжки до 330 мм використовуються для рубання, тесання цегли, керамічного каменю, при цьому лезо молотка має бути під прямим кутом до поверхні ребра цегли.

Молоток-кирочка

Швабрівка призначена для очищення вентиляційних каналів від виступаючого із швів розчину, а також для заповнення швів розчином і загладжування їх. На стальній ручці швабровки внизу закріплена гумова пластина розміром 140x140 мм, яка є робочим органом.

Швабрівка

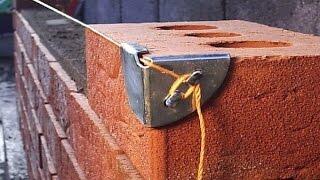

Причальні скоби П-подібної форми , кріплять їх у швах кладки для закріплення причального шнура. Скоби виготовлені з листової сталі, надівають їх на цеглину, покладену горизонтально.

Скоба

Причальний шнур товщиною 1,5-3 мм натягують уздовж стіни, що зводиться,він призначений для дотримання горизонтальності і прямолінійності кладки.

Шнур-причалка

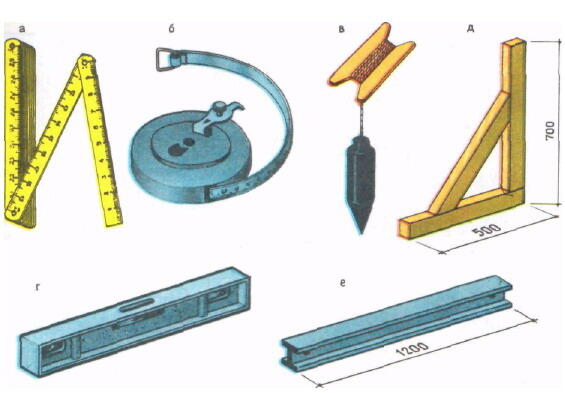

Контрольно-вимірювальний інструмент муляра:

а) складний метр, б) рулетка, в) висок, д) кутник, г) рівень, е) правило

Висок масою 0,2... 1 кг, що складається із сталевого конусоподібного корпусу, крученого шнура і алюмінієвої планки, призначено для перевірки вертикальності кутів і поверхні кладки.

Правило з отфугованного дерев'яного бруска або дюралюмінієвого профілю завдовжки 1,2...2 м призначено для контролю поверхні стін, що викладаються.

Складаний метр і рулетки завдовжки 2...20 м служать для лінійних вимірів в ході виконання кладки.

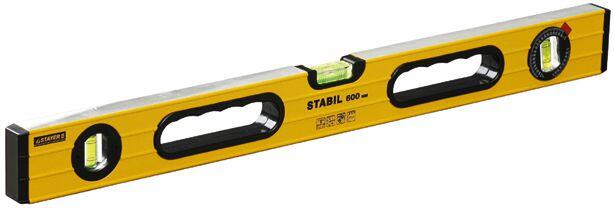

Рівень в металічному корпусі довжиною 750 мм застосовують для перевірки вертикальності та горизонтальності кладки.

Порядовки - пристосування з куточків, труб або дерев'яних рейок. На порядовках нанесені поділки, горизонтальних рядів кладки: 77мм - для одинарного ряду, 100мм - для потовщеної цегли. Порядовки призначені для прикріплення до них при кладці причального шнура й забезпечення вертикальності й горизонтальності рядів кладки. Металеві порядовки довжиною до 1,8м, застосовують у якості кутових, а дерев'яні порядовки, довжиною до 3м (на поверх) у якості проміжних

Дерев’яні порядовки

Технологічно необхідний набір інструменту, пристосувань і інвентарю, розрахований на бригаду каменярів, називають нормокомплектом. Його дбайливе використання сприяє підвищенню якості і продуктивності праці муляра.

1. Вкажіть товщину стін в цеглинах:

640мм -

120мм -

770мм -

65мм -

510мм –

1. Вкажіть товщину стін в міліметрах:

3,5 цеглини –

1 цеглина –

5 цеглин –

1,5 цеглини -

4,5 цеглини –

1. Назвіть грані цели:

1. Назвіть основні елементи кам’яного мурування:

1. Назвіть інструменти та їх призначення.

1. 2.

3. 4.

5.

1. Виконайте розрахунок кількості рядів кладки з рядової цегли для стіни висотою 19,6м.
