Індукція магнітного поля. Магнітне поле Землі. Урок 2

Тема. Індукція магнітного поля. Магнітне поле

Домашнє завдання: знати теоретичний матеріал §2; вправа №2 (3,4).

Основні питання

1. Силова характеристика магнітного поля.

2. Магнітне поле та його графічне зображення.

3. Однорідне та неоднорідне магнітні поля.

4. Магнітне поле Землі.

5. Магнітні бурі.

Запамятайте!

• Магнітна індукція (індукція магнітного поля) – це векторна фізична величина, яка характеризує силову дію магнітного поля.

Одиниця магнітної індукції в СІ – Тл (тесла)

[B] = 1 Тл

За напрямок вектора магнітної індукції в даній точці магнітного поля обрано напрямок, у якому вказує північний полюс магнітної стрілки, встановленої в даній точці.

• Магнітні лінії (лінії магнітної індукції) – це умовні напрямлені лінії, дотичні до яких у кожній точці збігаються з лінією, уздовж якої напрямлений вектор магнітної індукції.

• Однорідне магнітне поле – це магнітне поле в кожній точці якого вектори магнітної індукції однакові як за модулем, так і за напрямком.



Лінії магнітної індукції однорідного магнітного поля паралельні та розташовані на однаковій відстані одна від одної.

У фізиці прийнято магнітні лінії однорідного магнітного поля, які напрямлені до нас, зображати точками (а) – ми ніби бачимо вістря «стріл», що летять до нас.

Якщо магнітні лінії напрямлені від нас, то їх зображають хрестиками – ми ніби бачимо хвости «стріл» (б).

У більшості випадків ми маємо справу з неоднорідним магнітним полем,

• Неоднорідне магнітне поле – це магнітне поле, в якого вектори магнітної індукції в різних точках мають різні значення та напрямки.

Запамятайте!

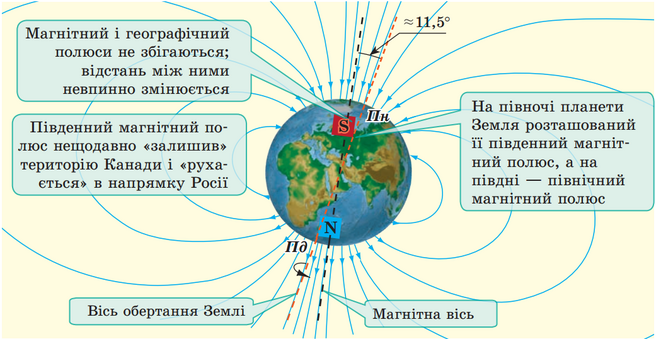

• У 1595 р. англійський фізик Вільям Гільберт виготовив із природного магніту кулю й помітив, що в цій кулі два полюси, а магнітна стрілка встановлюється з півночі на південь. Тоді учений припустив, що Земля є великим магнітом.


• Магнітні бурі – це сильні збурення магнітного поля Землі, що охоплюють усю планету і тривають від одного до кількох днів.

Вчимося розв’язувати задачі

Вправа № 2(1)

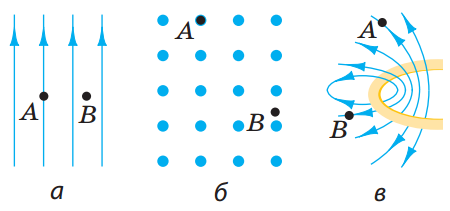

На рисунку зображено лінії магнітної індукції на певній ділянці магнітного поля. Для кожного випадку визначте:

1) Яке це поле – однорідне чи неоднорідне;

2) Напрямок вектора магнітної індукції в точках А і В цього поля;

3) У якій точці – А чи В – магнітна індукція поля є більшою.

Відповіді:

для рис. а: 1) однорідне, 2) А і В – вгору, 3) однакова в точках А і В;

для рис. б: 1) однорідне, 2) А і В – до нас, 3) однакова в точках А і В;

для рис. в: 1) неоднорідне. 2) А – наліво вгору, В – вліво вниз, 3) Найбільша в т. В.

Вправа №2 (3,4).
