Індукція магнітного поля. Лінії магнітної індукції. Магнітне поле Землі

Опрацьовуємо дистанційно параграф «Індукція магнітного поля. Лінії магнітної індукції. Магнітне поле Землі» §2 за підручником «Фізика 9 клас, В. Г. Бар’яхтар, С. О. Довгий».

Для візуалізації фізичних явищ можна скористатися анімаціями/симуляціями за вказаними посиланнями: магніт.

Магнітна індукція (індукція магнітного поля) — це векторна фізична величина, яка характеризує силову дію магнітного поля.

Магнітну індукцію позначають символом B.

Одиниця магнітної індукції в СІ — тесла:

[B]=1Тл.

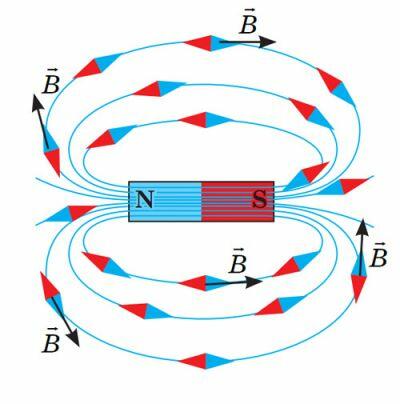

За напрямок вектора магнітної індукції в даній точці магнітного поля обрано напрямок, у якому вказує північний полюс магнітної стрілки, встановленої в даній точці.

Умовні напрямлені лінії, дотичні до яких у кожній точці збігаються з лінією, уздовж якої напрямлений вектор магнітної індукції, називають лініями магнітної індукції або магнітними лініями.

Саме за допомогою магнітних ліній графічно зображують магнітні поля:

1) за напрямок ліній магнітної індукції в даній точці домовилися брати напрямок вектора магнітної індукції;

2) лінії магнітної індукції зображають щільніше в тих областях поля, де модуль магнітної індукції більше.

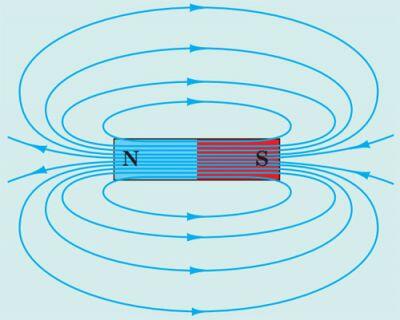

Магнітні лінії штамбового магніту:

поза магнітом виходять із північного полюса магніту і входять у південний;

завжди замкнені (магнітне поле — це вихрове поле);

найщільніше розташовані біля полюсів магніту;

ніколи не перетинаються.

Магнітне поле в певній частині простору називають однорідним, якщо в кожній його точці вектори магнітної індукції однакові як за модулем, так і за напрямком.

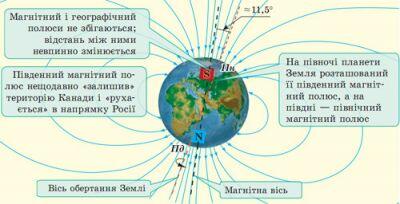

Земля — це величезний магніт, а на півночі нашої планети розташований її південний магнітний полюс.

Лінії магнітної індукції магнітного поля Землі не є паралельними її поверхні.

На завершення ще одне відео по темі від вашої колеги, школярки Жені Широкової з Миколаєва.

Закріплення набутих знань

Намалюйте в робочому зошиті підковоподібний магніт та зобразіть лінії магнітної індукції, що його оточують.

Розв’язування задач

1. Чому залізні ошурки, котрі приєднані до полюсів магніту, утворюють своєрідні ланцюжки, які відштовхуються один від одного?

2. Вкажіть для кожного з трьох зображень, яке магнітне поле побудовано: однорідне чи неоднорідне? Також визначте напрямок вектора магнітної індукції в точках А та В магнітного поля. В якій точці магнітна індукція є більшою?

Домашнє завдання

Вправа 2, завдання 2, 3, 4 за підручником «Фізика 9 клас, В. Г. Бар’яхтар, С. О. Довгий».
