Головоломка з дроту.

Мідний або алюмінієвий дріт не годиться: вона надто м'яка і погано пружинить.

Дріт, призначений для головоломок, потрібно на початку випрямити. Міцно затисніть її руками і кілька разів простягніть по дерев'яному циліндричного стрижня, вертикально затиснутому в лещатах. Потім зачистите до блиску наждачним папером.

Тепер визначте довжини окремих деталей обраної головоломки і відріжте кусачками відповідні відрізки. Гнути дріт зручніше за допомогою нескладного пристосування - відрізка товстої дошки, в яку в місцях згинів дроту забиваються товсті цвяхи.

Невеликі кільця і ​​вушка вигинає за допомогою круглогубцев. Для виготовлення великих кілець слід заздалегідь заготовити кілька дерев'яних циліндрів різного діаметру.

Готові деталі дротяних головоломок треба покрити 2-3 шарами безбарвного лака.Деталі (кільця або скоби), які належить знімати, на малюнках зачорнені.

Зніматися вони повинні абсолютно вільно, треба тільки здогадатися, як це зробити. Під основним малюнком кожної головоломки поміщений додатковий, який підказує хід рішення.

Із дроту можна виготовити багато різних корисних виробів. Зазвичай заводи випускають дріт у бухтах. Для виготовлення виробу необхідно відрізати (відкусити) заготовку потрібної довжини. Виконують зазначену технологічну операцію за допомогою кусачок. Залежно від товщини дроту, який потрібно відкусити, промисловість випускає різні види кусачок (мал. 132).

Для відкушування дроту з алюмінію або міді використовують пасатижі (мал. 133). Це багатофункціональний слюсарний інструмент, за допомогою якого можна різати м’який дріт різного діаметра, затискувати невеликі деталі, обтискувати (ущільнювати) місця з’єднань дротів, згинати дріт, листовий метал тощо.

Мал. 132. Види кусачок для різання стального дроту: а - діаметром до 5 мм; б - діаметром до 3 мм; в - діаметром понад 8 мм

Мал. 133. Пасатижі загального призначення

Мал. 134. Різання дроту кусачками

При різанні дроту пасатижями чи кусачками їх тримають правою рукою, охоплюючи рукоятки чотирма пальцями. Утримуючи дріт лівою рукою, його розміщують між різальними кромками, направляючи верхнє лезо точно по лінії розмітки, яка при різанні повинна бути видимою і залишатися на заготовці як припуск для подальшої її обробки (мал. 134). Потім, стискуючи рукоятки кусачок усіма пальцями, крім мізинця або вказівного, які слугують для відведення на необхідний кут нижньої рукоятки, виконують різання, яке завершують хваткою ручок усіма пальцями.

Сталевий дріт поділяють на шматки, надпилюючи його ребром напилка та ламаючи.

Але, перш ніж розпочати роботу, відокремлений шматок дроту потрібно випрямити. Застосовують різні прийоми виконання цієї технологічної операції.

М’який дріт з міді та алюмінію діаметром до 3 мм можна випрямляти шляхом його переміщення з натягом навколо циліндричної оправки або між двома стиснутими дерев’яними брусками чи між забитими в ряд у дерев’яну дошку цвяхами або киянкою на дерев’яній підставці (мал. 135).

Стальний дріт випрямляють киянкою на стальній або чавунній плиті або молотком на дерев’яній підставці. Для цього на стільницю верстака кладуть дерев’яну плиту, розміщують на ній дріт випуклостями вгору і наносять легкі удари по викривленнях.

Випрямлення розпочинають від середини заготовки, спочатку до одного кінця, а потім беруть за протилежну частину заготовки і виконують таку саму технологічну операцію (мал. 136).

Випрямляти дріт слюсарним молотком на металевій поверхні не можна, оскільки заготовка від цього розплескується, тобто пошкоджується.

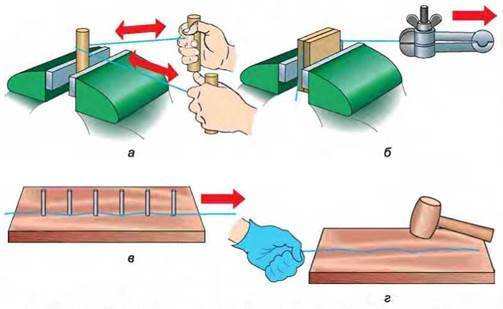

Мал. 135. Способи випрямлення дроту з м'яких металів; а - притягуванням; б - дерев’яними брусками; в - протягуванням між цвяхами; г - киянкою

Короткі заготовки можна також випрямляти за допомогою пасатижів та плоскогубців (мал. 137). Залежно від призначення плоскогубці мають різну конструкцію. Плоскогубці з плоскими носками (мал. 138) застосовують для фіксації плоских, круглих предметів, випрямлення та гнуття заготовок тощо, а з відігнутими - для роботи у важкодоступних місцях.

Після вирівнювання заготовки приступають до конструювання виробу. Цей процес складається з аналогічних етапів, що й конструювання виробів з тонколистового металу. Насамперед визначають призначення виробу, його форму, розміри конструктивних елементів та виробу в цілому, матеріал, з якого передбачається його виготовлення тощо. Форму, розміри виробу, інші дані, необхідні для виготовлення виробу та його контролю, зображують на ескізі, технічному рисунку або на кресленні.

Мал. 136. Випрямлення стального дроту

Мал. 137. Види плоскогубців

Мал. 138. Випрямлення дроту плоскогубцями

Мал. 139. Види круглогубців: a - з прямим носком; б - з відігнутим носком

Мал. 140. Послідовність гнуття дротяного кільця круглогубцями

Після виконання креслення добирають необхідні матеріали, інструменти та пристосування, відрізають заготовку з припуском на обробку і приступають до виготовлення виробу.

Деталі складної криволінійної та округлої форми виготовляють за допомогою круглогубців (мал. 139), так, наприклад, можна виготовити кільце (мал. 140).

Згинання сталевого дроту краще виконувати на оправці (мал. 141).

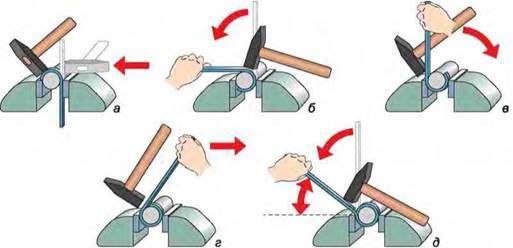

Мал. 141. Послідовність згинання виробу на циліндричній оправці

Мал. 142. Гнуття дроту: а - плоскогубцями; б - молотком

Мал. 143. Прийом намотування дроту на оправку

Мал. 144. Прийом розрізання спіралі

Згинання дроту під різними кутами можна виконувати в лещатах також плоскогубцями та молотком за допомогою дерев’яної наставки (мал. 142).

Для виготовлення кілець спіральні витки намотують на циліндричні стрижні. Стрижень з одним кінцем дроту затискають у лещатах, потім, натягуючи дріт, щільно, без пропусків, намотують виток до витка (мал. 143).

Якщо розрізати спіраль, витки розпадуться на кільця (мал. 144).

У промислових умовах для виготовлення гнутих деталей різних машин і механізмів використовують спеціальні машини (мал. 145).

Під час роботи з дротом потрібно дотримуватися таких правил безпеки праці:

1. Відрізаючи заготовку, не можна підносити дріт близько до обличчя.

2. Працювати дозволяється тільки справним інструментом.

3. Не можна тримати руку, якою утримується заготовка, близько до місця різання або згинання дроту.

Мал. 145. Верстат для згинання та обробки дроту

4. При виконанні робіт з використанням оправки вона має бути надійно закріплена у слюсарних лещатах.

Намалювати ескіз головоломки, яку виготовлятимеш.
