Гайкові ключі

Різновиди гайкових ключів та їх особливості

Гайковий ключ значиться найбільш часто застосовуваним інструментом. Існує різноманітність варіацій гайкових виробів, призначення яких відкручування і закручування кріпильних деталей, а також є вузькоспеціалізовані гайкові ключі.

Основні вимоги, які пред’являються до всіх ключів – точність виготовлення і правильний вибір матеріалу для них. Матеріал повинен бути стійким проти згинання і зношення робочих поверхонь. Таким вимогам відповідає інструментальна вуглецева сталь (І₇, І₈), легована сталь марок (40ХФА), 40ХФ.

Ключі складаються із рукоятки і головки. В ряді випадків залежно від конструкції плеча головку роблять із інструментальної чи легованої сталі, а рукоятку із звичайної сталі.

В головці є захват під гайку, який називають зівом. Головки ключів стандартизовані і мають строго визначені розміри, які, зазвичай, вказуються на рукоятці.

Зазор між гайкою і гранями зіву повинен бути в межах: 0,1 – 0,3 мм.

Основні типи гайкових ключів:

• Ріжкові;

• Накидні;

• Об'єднані;

• Розвідні;

• Спеціальні:

• Торцеві.

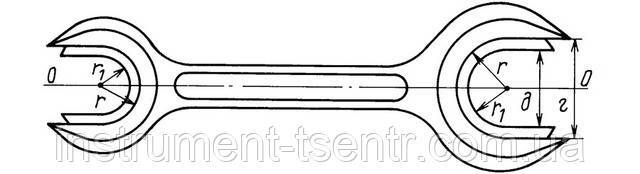

Ключі гайкові ріжкові

За допомогою цього типу ключів можна закручувати і відкручувати будь-які стандартні болти і гайки з шестигранними головками, аби тільки збігався розмір. Слід також зазначити, що профіль U-подібного вирізу комбінованих гайкових ключів буває повернений відносно осі ручки на кут 15, 30 або 75 градусів, що значно підвищує ефективність цього інструменту.
           Єдиним суттєвим недоліком ріжкових гайкових ключів вважається те, що інструмент захоплює лише дві поверхні болта або гайки і при значному зусиллі досить часто пошкоджуються грані кріплень. Те саме відбувається і при застосуванні ключа більшого розміру.

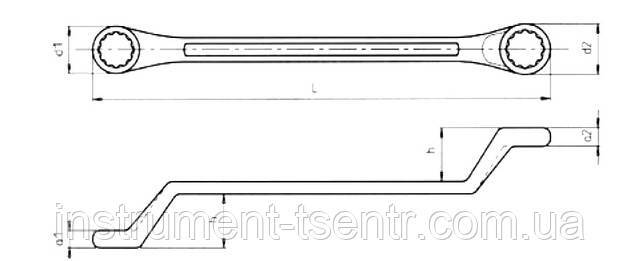

Гайкові ключі накидні

Цей тип інструменту також ще називають кільцевими ключами. Накидні гайкові ключі значно відрізняються від ріжкових, хоча на перший погляд вони здаються дуже схожими. Робочий профіль такого інструменту захоплює відразу всі шість граней болта або гайки. Таким чином навантаження (тиск) на кожну грань значно зменшується. Це запобігає зіскакуванню ключа і пошкодженню граней кріплення. Стандартні накидні гайкові ключі можуть мати 6 або 12 граней.

Ключі, що мають 12 граней вважаються більш зручними в роботі, бо ними можна захопити гайку або головку болта під кутом 30 градусів, в той час, як ключі, що мають 6 граней необхідно повертати на 60 градусів. Іншими словами, накидний гайковий 12-гранний ключ дозволяє працювати при більш обмеженому для руху просторі.

Недоліком є необхідність відкритої гайки, щоб можна було накинути на неї ключ.

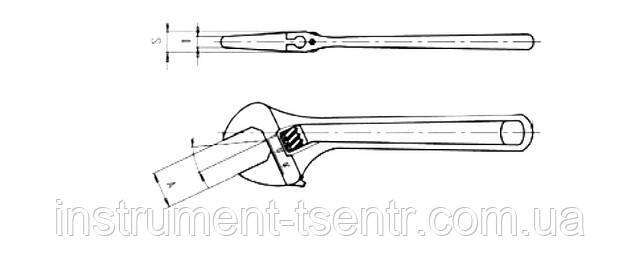

Гайкові ключі розвідні

Розвідний тип гайкового ключа має особливу будову, яка дозволяє змінювати відстань між ріжками. Найчастіше ці пристрої використовують в домашньому побуті, рідше в спеціалізованих майстернях  із-за їх негативних аспектів. Таких, як:

• Великий розмір головки робить неможливим використання ключа в обмежених умовах експлуатації.

• Нещільне затискання гайки з-за люфту рухомого ріжка. Це призводить до пошкодження кутів гайки і можливості отримання травми майстром.

• Швидке зношування механізму рухливості ріжка.

• Низький рівень міцності

При наявності стількох недоліків у цього різновиду ключів тільки одне достоїнство – можливість зміни положення країв ріжка.

 Гайкові ключі торцеві

Особлива будова торцевих ключів, а це розташування у торці інструменту поглиблення у формі 6-тигранника, яке повністю обхоплює кріпильний елемент.

На обох кінцях інструменту присутні заглиблення однакового розміру. При використанні довгої частини ключа можна дістати глибоко розташовану гайку, але при цьому крутний момент буде невеликим. Протилежний короткий торець при використанні дає набагато більший крутний момент.

Торцеві ключі можуть бути як 6-тигранными, так і 12-тигранными. Позитивні і негативні сторони цих видів профілів ми розглядали в накидних виробів.

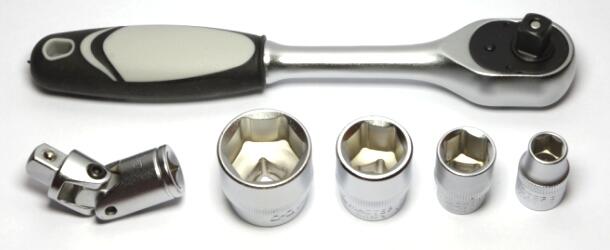

Гайкові ключі з тріскачкою

Цей вид гайкових ключів є більш складним по своїй конструкції, оскільки він містить спеціальний механізм з храповиком, який прийнято називати тріскачкою через специфічний звук, що лунає під час роботи цим інструментом. Основна перевага даного типу ключів полягає в тому, що під час обертальних рухів рукояті не доводиться періодично знімати ключ з гайки або болта та одягати його знову.

Негативною стороною цих ключів є те, що тріскачки легко зламати при зайвому навантаженні. А так як вартість інструментів відносно велика, то поломка тріскачки – річ неприємна.

 Спеціальні ключі

Спеціальні – ключі призначені для визначення форми і розмірів гайок чи головок болтів.

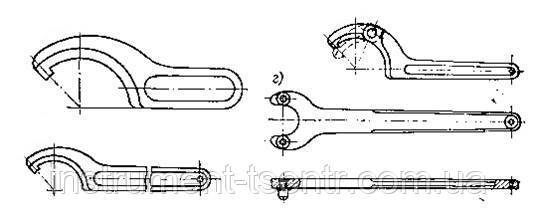

Є такий вид кріплення, який на зовнішній стороні не має граней, тільки пази. Для цього використовується шарнірний ключ для круглих шліцевих гайок, його ще називають - радіусний або серповидний.

Такий ключ застосовується до кріплень, які не мають граней. У своїй конструкції він має виступ у передній частині, за допомогою якого відбувається зачеплення за паз гайки. Робоча частина з виступом на кінці з'єднана з рукояттю шарніром. Шарнірне з'єднання дозволяє регулювати радіус охоплення і працювати з кріпленням різних діаметрів.

Щоб відгвинтити/закрутити кріплення цим ключем, потрібно вставити гачковий виступ в шліц або отвір гайки, зачепити і обхопити деталь. Потім положення ключа фіксуємо та робимо дії з відкручування/закручування.

За типом виступу робочої частини можна виділити два види:

• радіусний штифтовий – для круглих гайок з отвором, куди вставляється штифт,

• радіусний із зубом – для кріплень зі шліцами, за які чіпляється зуб.
