Функції рівнів моделі OSI

Функції рівнів моделі OSI.

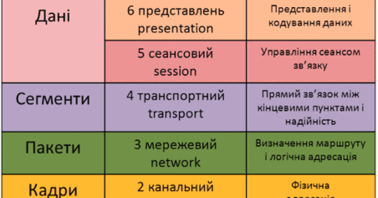

В моделі OSI засоби взаємодії поділяються на сім рівнів:

7 - Прикладний (Application Layer)

6 - Представницький (Presentation Layer)

5 - Сеансовий (Session Layer)

4 - Транспортний (Transport Layer)

3 - Мережний (Network Layer)

2 - Канальний (Data Link Layer)

1 - Фізичний (Physical Layer)

Модель OSI описує взаємодію двох мережних комп'ютерів. Передача даних від одного комп'ютера до іншого починається з верхнього сьомого рівня, дані передаються з рівня на рівень до самого нижнього першого рівня. При прийомі одержувачем дані передаються вгору від першого рівня. Два комп'ютери встановлюють мережну взаємодію тоді, коли їх програмне забезпечення відповідного рівня моделі OSI може взаємодіяти між собою.

В моделі OSI кожен рівень виконує свою певну задачу. Чим вище рівень, тим складніше завдання він вирішує.

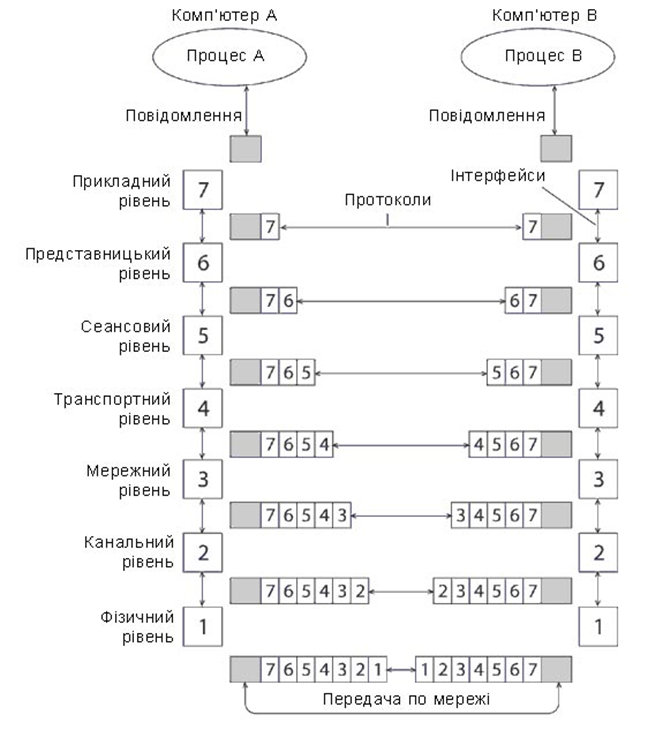

Узагальнений опис функціонування моделі OSI.

Наприклад, нехай застосування звертається із запитом до прикладного рівня, скажемо до файлової служби. На підставі цього запиту програмне забезпечення прикладного рівня формує повідомлення стандартного формату. Звичайне повідомлення складається із заголовка і поля даних. Заголовок містить службову інформацію (інформацію про місце знаходження файлу і про те, що з ним потрібно зробити). Цю інформацію необхідно передати через мережу до прикладного рівня тієї машини, до якої адресовано повідомлення (комп'ютера-одержувача), щоб повідомити його, яку роботу комп’ютеру треба виконати.

Прикладний рівень направляє повідомлення вниз до представницького рівня. Програмні засоби представницького рівня читають заголовок отриманої інформації з прикладного рівня, виконують необхідні дії, потім додають до повідомлення власну службову інформацію - заголовок представницького рівня. У заголовку представницького рівня містяться вказівки для представницького рівня комп'ютера-адресата.

Отримане повідомлення передається вниз до сеансового рівня, який у свою чергу додає свій заголовок, і т.д. Деякі засоби рівнів поміщають службову інформацію не лише на початку повідомлення у вигляді заголовка, але і в кінці.

7. Прикладний рівень (Application layer)

Верхній (7-й) рівень моделі, забезпечує взаємодію мережі й користувача. Рівень дозволяє додаткам користувача доступ до мережних служб, таким як обробник запитів до баз даних, доступ до файлів, пересиланню електронної пошти. Також відповідає за передачу службової інформації, надає додаткам інформацію про помилки й формує запити до рівня подання.

6. Представницький рівень (Presentation layer)

Цей рівень відповідає за перетворення протоколів і кодування/декодування даних. Запити додатків, отримані з прикладного рівня, він перетворить у формат для передачі по мережі, а отримані з мережі дані перетворить у формат, зрозумілий додаткам. На цьому рівні може здійснюватися стиснення/розпакування або кодування/декодування даних, а також перенапрямок запитів іншому мережевому ресурсу, якщо вони не можуть бути оброблені локально.

5. Сеансовий рівень (Session layer)

Відповідає за підтримку сеансу зв'язку, дозволяючи додаткам взаємодіяти між собою тривалий час. Рівень керує створенням/завершенням сеансу, обміном інформацією, синхронізацією завдань, визначенням права на передачу даних і підтримкою сеансу в періоди неактивності додатків. Синхронізація передачі забезпечується розміщенням у потік даних контрольних точок, починаючи з яких відновлюється процес при порушенні взаємодії.

4. Транспортний рівень (Transport layer)

Транспортний рівень (Transport layer) — 4-й рівень моделі OSI, призначений для доставлення даних без помилок, втрат і дублювання в тій послідовності, у якій вони були передані. При цьому немає значення, які дані передаються, звідки й куди, тобто він визначає сам механізм передачі. Блоки даних він розділяє на фрагменти, розмір яких залежить від протоколу, короткі об'єднує в один, довгі розбиває. Протоколи цього рівня призначені для взаємодії типу точка-точка.

3. Мережевий рівень (Network layer)

3-й рівень мережної моделі OSI, призначений для визначення шляху передачі даних. Відповідає за трансляцію логічних адрес й імен у фізичні, визначення найкоротших маршрутів, комутацію й маршрутизацію пакетів, відстеження неполадок і заторів у мережі. На цьому рівні працює такий мережний пристрій, як маршрутизатор.

2. Канальний рівень (Data Link layer)

Цей рівень призначений для забезпечення взаємодії мереж на фізичному рівні й контролю за помилками, які можуть виникнути. Отримані з фізичного рівня дані він упаковує в кадри даних, перевіряє на цілісність, якщо потрібно виправляє помилки й відправляє на мережний рівень. Канальний рівень може взаємодіяти з одним або декількома фізичними рівнями, контролюючи й управляючи цією взаємодією. Специфікація IEEE 802 розділяє цей рівень на 2 підрівня — MAC (Media Access Control) регулює доступ до поділюваного фізичного середовища, LLC (Logical Link Control) забезпечує обслуговування мережного рівня. На цьому рівні працюють комутатори, мости й мережні адаптери.

MAC-підрівень забезпечує коректне спільне використання загального середовища, надаючи його в розпорядження тієї або іншої станції мережі. Також додає адресну інформацію до фрейму, позначає початок і кінець фрейму.

Рівень LLC відповідає за достовірну передачу кадрів даних між вузлами, а також реалізовує функції інтерфейсу з мережевим рівнем за допомогою фреймування кадрів. Також здійснює ідентифікування протоколу мережевого рівня.

У програмуванні цей рівень представляє драйвер мережної карти, в операційних системах є програмний інтерфейс взаємодії канального й мережного рівня між собою, це не новий рівень, а просто реалізація моделі для конкретної ОС. Приклади таких інтерфейсів: NDIS, ODI.

1. Фізичний рівень (Physical layer)

Найнижчий рівень моделі, призначений безпосередньо для передачі потоку даних. Здійснює передачу електричних або оптичних сигналів у кабель і відповідно їхній прийом і перетворення в біти даних відповідно до методів кодування цифрових сигналів. Інакше кажучи, здійснює інтерфейс між мережним носієм і мережним пристроєм. На цьому рівні працюють концентратори й повторювачі (ретранслятори) сигналу. Фізичний рівень визначає електричні, процедурні і функціональні специфікації для середовища передачі даних, в тому числі роз'єми, розпаювання і призначення контактів, рівні напруги, синхронізацію зміни напруги, кодування сигналу.

Цей рівень приймає кадр даних від канального рівня, кодує його в послідовність сигналів, які потім передаються у лінію зв'язку. Передача кадру даних через лінію зв'язку вимагає від фізичного рівня визначення таких елементів: тип середовища передавання (дротовий або бездротовий, мідний кабель або оптичне волокно) і відповідних конекторів; як повинні бути представлені біти даних у середовищі передавання; як кодувати дані; якими повинні бути схеми приймача і передавача.

Фізичним рівнем в лінію зв'язку кадр даних (фрейм) не передається як єдине ціле. Кадр представляється як послідовність сигналів, що передаються один за одним. Сигнали, в свою чергу, представляють біти даних кадру.

В сучасних мережах використовуються 3 основних типа середовища передавання: мідний кабель (copper), оптичне волокно (fiber) та бездротове середовище передавання (wireless). Тип сигналу, за допомогою якого здійснюється передача даних, залежить від типу середовища передавання. Для мідного кабелю сигнали, що представляють біти даних є електричними імпульсами, для оптичного волокна — імпульсами світла. У випадку використання бездротових з'єднань сигнали є радіохвилями (електромагнітними хвилями).

Коли пристрій, що працює на фізичному рівні кодує біти кадру в сигнали для конкретного середовища передавання, він має розрізняти кадри. Тобто позначати, де закінчується один кадр і починається іншій. Інакше мережеві пристрої, що здійснюють прийом сигналів, не зможуть визначити, коли кадр буде отриманий повністю. Відомо, що початок і кінець кадру позначається на канальному рівні, але в багатьох технологіях фізичний рівень також може додати спеціальні сигнали, що використовуються тільки для позначення початку і кінця кадру даних.
