Фізика 11. Лабораторна робота № 1 тема "Перевірка законів послідовного і паралельного з’єднань провідників."

1. Накресліть схеми двох електричних кіл. Кожне коло має містити два резистори, які через ключ з’єднані з джерелом струму: схема 1 – резистори з’єднані послідовно; схема 2 – резистори з’єднані паралельно.

2. Біля кожної схеми запишіть співвідношення, які вам необхідно перевірити (формули для визначення загальної сили струму, загальної напруги, загального опору).

Роботу виконувати в віртуальній лабораторії

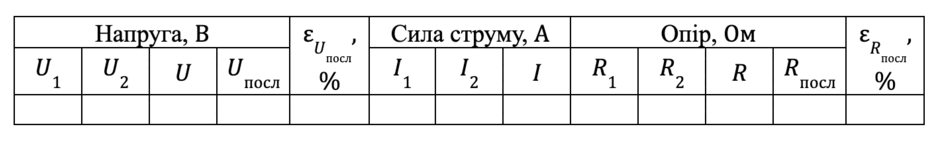

1. Складіть електричне коло за накресленою вами схемою 1.

2. Виміряйте напругу на першому резисторі U₁, на другому резисторі U₂, на обох резисторах разом U. Накресліть схеми відповідних електричних кіл.

3. Виміряйте силу струму, увімкнувши амперметр спочатку між джерелом струму і першим резистором I₁, потім між першим і другим резисторами I₂, а потім між ключем і джерелом струму I. Накресліть схеми відповідних електричних кіл.

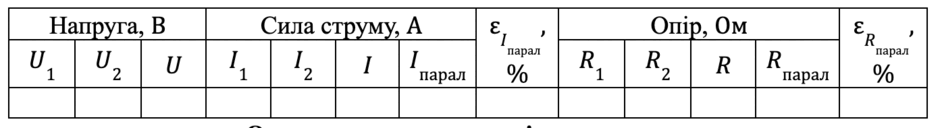

1. Складіть електричне коло за накресленою вами схемою 2.

2. Виміряйте напругу на кожному резисторі U₁, U₂, на обох резисторах разом U. Накресліть схеми відповідних електричних кіл.

3. Виміряйте силу струму в першому резисторі I₁, у другому резисторі I₂, у нерозгалуженій ділянці кола I. Накресліть схеми відповідних електричних кіл.

1. Користуючись законом Ома для ділянки кола, для кожного досліду визначте, опір першого резистора R₁, опір другого резистора R₂, загальний опір ділянки кола R.



2. Користуючись співвідношеннями для послідовного і паралельного з’єднань споживачів, для кожного досліду визначте загальний опір ділянки кола, напругу на ділянці, силу струму в колі:

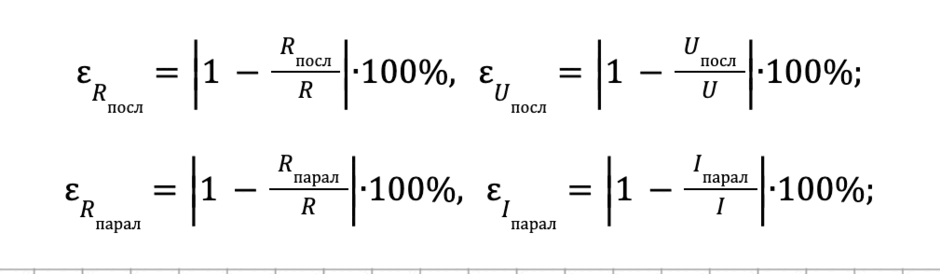

3. Оцініть відносну похибку експериментального підтвердження кожної з рівностей:

За результатами експерименту сформулюйте і запишіть висновок, у якому зазначте: 1) які досліди ви проводили; 2) які співвідношення були підтверджені; 3) які чинники вплинули на точність результатів експерименту.

Поміркуйте, який експеримент щодо визначення опору резистора можна провести, якщо в обладнанні до лабораторної роботи: 1) замість амперметра використати резистор відомого опору; 2) замість вольтметра використати резистор відомого опору. Запишіть план кожного експерименту, накресліть відповідні схеми. Проведіть експерименти.
