«Електричні дроти. Монтаж електричного ланцюга»

Цілі уроку.

• ознайомити учнів з видами та марками проводів, що застосовуються в побуті. Сформувати вміння закінчувати та приєднувати дроти до побутової електроарматури;

• розвивати технічне мислення школярів;

• виховувати акуратність під час проведення електротехнічних робіт;

• профорієнтаційна: ознайомити з професією електрика

Тип уроку: комбінований

Обладнання: електромонтажні інструменти; лампові патрони, штепсельні вилки, розетки, вимикачі, дроти різних марок.

Хід уроку

1.Організаційний момент.

2.Вступний інструктаж і повторення пройденого матеріалу.

Усне опитування з пройденого матеріалу

3. Повідомлення теми "Монтаж електричного ланцюга" та мети уроку "Навчиться приєднувати дроти до побутової електротехніки".

Повідомлення вчителя

Велика перевага електричної енергії – можливість передачі від джерела до споживачів на великі відстані. Ця передача здійснюється за допомогою дротів.

Електричні дроти бувають без ізоляції (голі) та з ізоляційним покриттям.

Ділянка дроту, яким проходить електричний струм, називається струмопровідною жилою. Жили бувають однодротовими та багатодротовими. Їх роблять із міді та алюмінію – металів, що володіють гарною електропровідністю. Для виготовлення особливо міцних дротів застосовують сталевий дріт.

Поряд із проводами в електротехніці знаходять широке застосування різноманітні електроізоляційні матеріали. До них відносяться суха деревина, скло, пластмаси, фарфор, папір, картон, суха тканина, гума, дистильована вода, повітря, мінеральна олива, фарби, лаки, оксиди металів та ін.

Ізолятори в електротехніці потрібні, так само як і провідники, оскільки не можна використовувати електричний струм без надійної ізоляції. Ізолятори захищають людину від дії електричного струму при випадковому дотику до оголених дротів та інших струмопровідних елементів електричного ланцюга. Крім того, вони захищають дроти від корозії та запобігають дотикам струмопровідних жил між собою, що може привести до короткого замикання. При короткому замиканні електричний струм у ланцюгу йде коротким шляхом – від клеми до клеми джерела, в обхід споживача. У цьому випадку в ланцюзі виникає струм великої сили, що може вивести з ладу з'єднувальні дроти та джерело. Наприклад, батарейка кишенькового ліхтарика швидко розрядиться, а дріт може згоріти. Ось чому так важливо ізолювати електричні дроти.

При виконанні електротехнічних робіт для ізоляції місць з'єднання проводів один з одним та їх оголених ділянок використовують ізоляційну стрічку та ізолюючі трубки – кембрики.

Проводи мають різне призначення і пристрій, тому кожному з них присвоєно свою марку. Для вибору потрібного дроту користуються спеціальними довідниками, у яких дається розшифровка марки та область її застосування.

Марки проводів мають буквено-цифрове позначення, що вказує на основне призначення дроту, конструктивне виконання, матеріал виконання та розмір перерізу жили.

Шнуром називається провід з особливо гнучкими ізольованими жилами, укладеними в бавовняне або лавсанове обплетення.

Число жил, площа їх поперечного перерізу вказуються цифрами після літерного позначення марки дроту. Наприклад, ПР 2 х 1,5 де цифра 2 позначає число жил, а 1,5 – площа поперечного перерізу жили у квадратних міліметрах.

За призначенням дроти поділяють на установчі, монтажні та обмотувальні.

Установочні дроти використовують для виконання різних електропроводок. Наприклад, для виконання проводки по стелі та стінах будівлі відкритим способом або під штукатуркою – прихованої проводки. Установочні дроти мають різну конструкцію та площу поперечного перерізу жил, найчастіше від 1 до 4 ізольованих один від одного мідних або алюмінієвих жил площею поперечного перерізу від 0,5 до 500 мм2. Як ізоляцію для проводів використовують гуму, поліетилен, поліхлорвініл, шовк, лак та інші матеріали.

Для побутових потреб випускають шнури з двома або трьома мідними жилами у поліхлоридній ізоляції.

Шнур марки ШБПВ використовують для приєднання до електричної мережі світильників, радіоапаратури, холодильників та інших приладів, що не споживають електроенергію великої потужності.

В електронагрівальних приладах використовую шнури марки ШБРО, ШБВВП із міцною оболонкою з гуми або поліхлорвінілу. Шнури для прасок мають тканинне обплетення, яке запобігає оплавленню ізоляції проводів при зіткненні з нагрітою частиною (ШР).

Монтажні дроти застосовують для внутрішнього монтажу електричних приладів та апаратів. Жила таких проводів повинна мати підвищену гнучкість, тому що при виконанні монтажних робіт дроти доводиться сильно згинати. Тому жили монтажних проводів виконуються з м'якого мідного дроту площею поперечного перерізу від 0,05 до 6 мм2. Кількість жил у монтажному дроті зазвичай більше ніж три. Ці жили легко паяються.

Як ізоляція в монтажних проводах застосовують капронові, лавсанові, скловолоконні нитки, які покривають поліетиленовою або полівінілхлоридною оболонкою.

Обмотувальні дроти застосовуються виготовлення компактних обмоток електричних машин, апаратів, електроприладів і тому мають малу товщину ізоляційного шару.

Жили таких проводів роблять із міді, алюмінію та матеріалів з великим питомим опором, таких як манганін, константан, ніхром.

При створенні електричних кіл важливо правильно вибрати з'єднувальні дроти. У побутових умовах не можна використовувати будь-який провід, так як його електричний опір може виявитися надмірно великим. Ізоляція кожного дроту повинна відповідати напрузі, під якою буде перебувати провід, а переріз жили дроту повинен відповідати струму, що проходить по ній. Усі необхідні дані можна знайти у електротехнічних довідниках.

Для перевірки справності дроту чи шнура використовується «пробник», або тестер провідності Запалений індикатор вказує на відсутність розриву електричного ланцюга. Якщо лампочка не горить, значить, є розрив у ланцюгу, і провід необхідно замінити на новий або відремонтувати

5. Самостійна робота учнів.

Правила безпечної роботи

1. Працювати лише справним інструментом.

2. Дотримуватися особливої ​​обережності під час роботи з монтерським ножем.

3. Зняття ізоляційної оболонки та зачищення струмопровідної жили виконувати лише на підкладній дошці, ніж тримати похило, різати від себе.

4. Ручки кусачок, плоскогубців, пасатижів, круглогубців та щипців тримати в обхват, не закладаючи пальці між ними.

5. Ізоляцію проводів виконувати надійно.

6. Гвинти затягувати туго.

7. Не працювати викруткою на вазі.

8. Не проводити підключення електроарматури на вазі.

9. Увімкнення ланцюга після складання проводити тільки з дозволу вчителя – у мережу з напругою не більше 42 В.

Практична робота

Інструменти та матеріали: комплект електромонтажних інструментів, підкладна дошка, ізоляційна стрічка, відрізки одно- та багатожильних ізольованих монтажних проводів та шнура,

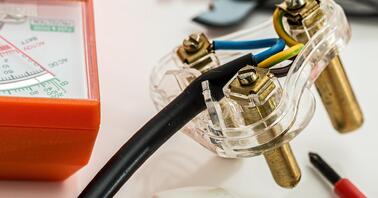

Завдання. Виконати під'єднання електроарматури (електропатрона, штепсельної вилки, вимикача).

1. Вивчіть інструкційну картку

2. Підготуйте необхідні дроти та інструменти.

3. Огляньте та переконайтеся у відсутності пошкоджень корпусу лампового патрона, вимикача, штепсельної вилки та справності їх різьбових з'єднань.

4. Виконайте з'єднання штепсельної вилки, вимикача, приєднання шнура до вимикача.

Зворотній звязок

На цьому уроці ми з вами дізналися види та марки проводів, що застосовуються у побуті, навчилися закінчувати та приєднувати дроти до побутової електроарматури.

Де ми можемо примінити набуті знання?

Що було зробити найважче?

В побутовій техніці для з'єднання використовуються одножильні чи багатожильні проводи?

Дякую за урок, до нових зустрічей
