Урок:
Електрична напруга. Вольтметр
13.02.2025
Вміст уроку:
1
2
3
4
5
6
7
8
9
10
1
1 з 10 балів
Електрична напруга
Напруга створюється джерелом струму. Коли коло розімкнене, напруга існує на полюсах джерела.
Електрична напруга на ділянці кола — це фізична величина, яка чисельно дорівнює роботі електричного поля з переміщення одиничного позитивного заряду по цій ділянці.
U – електрична напруга
A – робота, яку виконує електричне поле
q – електричний заряд
Одиниця вимірювання в СІ – вольт [U]=В

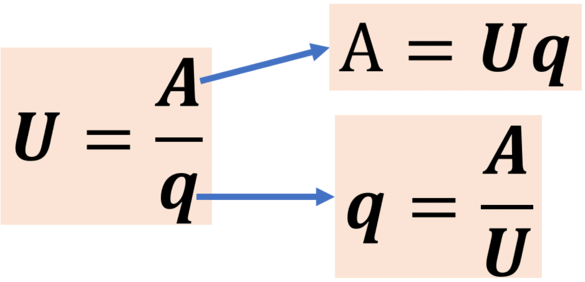

Перетворення формули напруги
Для вимірювання напруги використовують прилад, який називається вольтметр.
Умовне позначення вольтметра на електричних схемах
Правила, яких необхідно дотримуватися під час вимірювання напруги вольтметром
1. Вольтметр приєднують паралельно до тієї ділянки кола, на якій необхідно виміряти напругу.
2. Клему вольтметра, біля якої стоїть знак «+», слід з’єднувати з проводом, який іде від позитивного полюса джерела струму;
клему зі знаком «–» — із проводом, який іде від негативного полюса.
3. Для вимірювання напруги на виході джерела струму вольтметр приєднують безпосередньо до полюсів джерела.
2
1 з 10 балів
Одиниця вимірювання електричної напруги:
3
1 з 10 балів
Обери формулу для знаходження напруги
4
1 з 10 балів
Вольтметр – це прилад для вимірювання:
5
1 з 10 балів
Як правильно підключити вольтметр у коло для вимірювання напруги?
6
1 з 10 балів
Вольтметр показує 0 В, коли підключений до батареї. Це означає, що
7
1 з 10 балів

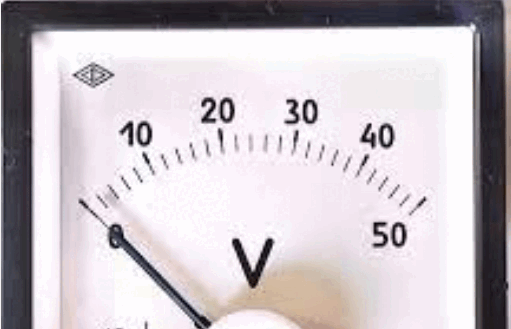

Визначте ціну поділки вольтметра
8
1 з 10 балів
Визначте ціну поділки вольтметра
9
1 з 10 балів
Яка напруга на кінцях провідника, якщо під час проходження по ньому заряду 5 Кл виконується робота 1,1кДж
10
1 з 10 балів
Під час світіння лампи розжарювання виконується робота 3,96 кДж. Визначте електричний заряд, який пройшов через лампу, якщо вона ввімкнута в мережу 220 В.
