Електрична напруга. Вольтметр

Домашнє завдання. Знати теоретичний матеріал §28, вправа №28(1-5).

Опрацюй урок за підручником та/або відео:

1. Електрична напруга.

2. Одиниці напруги.

3. Вимірювання напруги. Вольтметр.

Електрична напруга — це фізична величина, яка чисельно дорівнює роботі електричного поля з переміщення одиничного позитивного заряду по цій ділянці.

Одиницею напруги в СІ — вольт (названа на честь італійського вченого Алессандро Вольти)

1 В — це така напруга на ділянці кола, за якої електричне поле виконує роботу 1 Дж, переміщуючи по цій ділянці заряд, що дорівнює 1 Кл:

Кратні й частинні одиниці електричної напруги:

1 мкВ = 1⋅10^-6В

1 мВ = 1⋅10^-3В

1 кВ = 1⋅10³В

Вольтметр — прилад для вимірювання сили напруги.

— умовне позначення амперметра на електричних схемах.

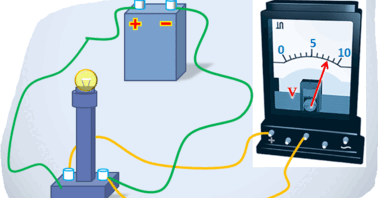

1. Вольтметр приєднують паралельно.
2. Клему вольтметра, біля якої стоїть знак «+», слід з’єднувати з проводом, який іде від позитивного полюса джерела струму; клему зі знаком «–» із проводом, що йде від негативного полюса джерела струму.
3. Для вимірювання напруги на полюсах джерела струму вольтметр приєднують безпосередньо до клем джерела.

Завдання виконати у зошиті, а фото розмістити нижче.
