Електродвигуни. Електровимірювальні прилади. Гучномовець

Актуалізація опорних знань. Перевірка знань

Розпочнемо з цікавого відео. На сьогоднішньому уроці ми дізнаємося ще більше про різноманітні прилади, які побудовані на дії магнітного поля.

Тепер пригадуємо пройдені теми. Це також допоможе краще пізнати новий матеріал. відповідаємо на питання письмово.

1. Що таке магнітне поле?

2. Що таке сила Ампера? Яка формула для її обчислення?

3. Як знайти напрям сили Ампера?

4. Пригадайте правило свердлика та правило правої руки.

Вивчення нового матеріалу «Електродвигуни. Електровимірювальні прилади. Гучномовець»

Опрацьовуємо параграф «Електромагніти Електродвигуни. Електровимірювальні прилади. Гучномовець» §7 за підручником «Фізика 9 клас, В. Г. Бар’яхтар, С. О. Довгий».

Для візуалізації фізичних явищ можна скористатися анімаціями/симуляціями за вказаними посиланнями: генератор і динамо-машина.

Запишіть у зошит:

Електродвигуни

Унаслідок дії сил Ампера рамка зі струмом може обертатися в магнітному полі. Це явище використовують у роботі електродвигунів. Щоб забезпечити обертання рамки в одному напрямку, застосовують колектор.

Електричний двигун — це пристрій, у якому електрична енергія перетворюється на механічну.

Пристрій, який автоматично змінює напрямок струму в рамці, називають колектором.

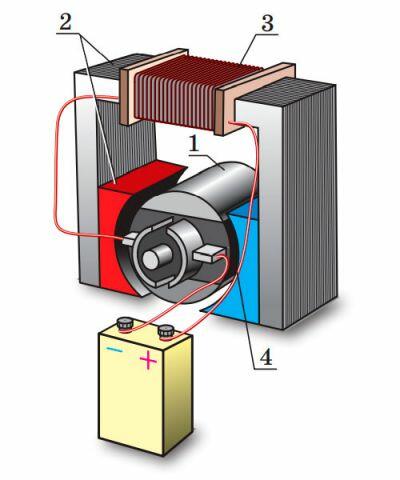

Модель електродвигуна постійного струму

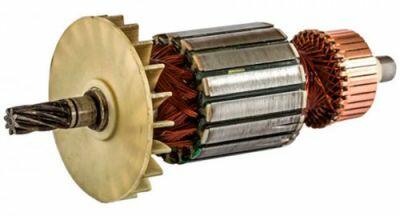

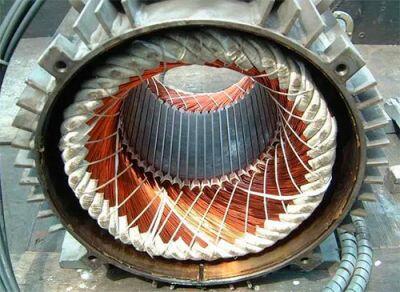

1 — ротор (рухома частина); 2 — статор (нерухома частина); 3 — обмотка статора; 4 — колектор.

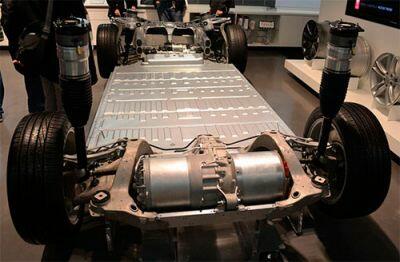

А ось шасі електрокара Tesla з електродвигунами.

ККД електричний двигунів досить високий — сягає 98%.

Запишіть у зошит:

Електровимірювальні прилади

Гальванометри, амперметри і вольтметри — це вимірювальні прилади магнітоелектричної системи. Їхня дія ґрунтується на повертанні рамки зі струмом у магнітному полі постійного магніту.

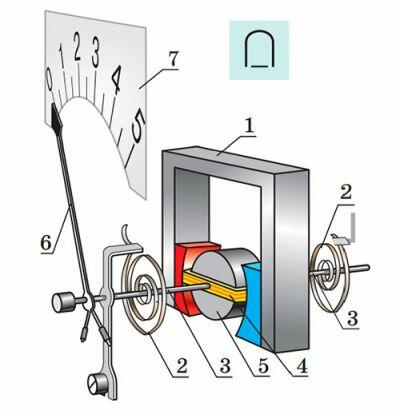

1 — постійний нерухомий магніт; 2 — спіральні пружини; 3 — півосі; 4 — рамка, жорстко закріплена на півосях; 5 — нерухоме осердя; 6 — стрілка; 7 — шкала.

Запишіть у зошит:

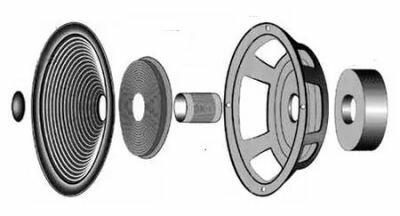

Гучномовець

Ще одним прикладом застосування сил Ампера є електродинамічний гучномовець, дія якого ґрунтується на втягуванні котушки зі струмом у магнітне поле кільцевого магніту.

Електродинамічний гучномовець (динамік) — це пристрій, який перетворює електричний сигнал на чутний звук.

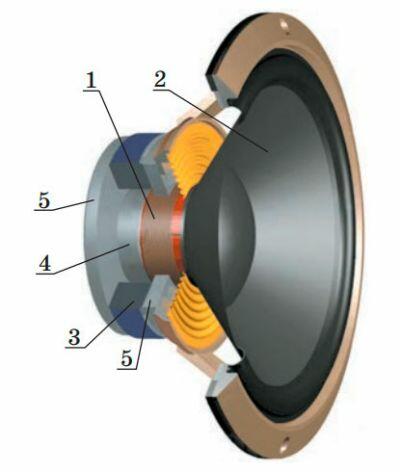

1 — звукова котушка; 2 — дифузор; 3 — постійний кільцевий магніт; 4 — керн; 5 — фланці.

Домашнє завдання

підготувати презентацію або реферат на тему «Майбутнє за електромобілями».
