Урок:

Експериментальна робота №9. Дослідження треків заряджених частинок за фотографіями

Оновлено 11.10.2025

Оновлено 09.09.2025

Опубліковано 07.05.2023

25 0
7 8
Опис уроку (учням цей опис не показується):

Мета уроку: ознайомити учнів з практичним способом ідентифікації заряджених частинок, отриманих за допомогою камери Вільсона; формувати вміння учнів аналізувати фотографії із зображеннями треків заряджених частинок, отриманих за допомогою камери Вільсона.

Джерела використаної інформації: розкрити закрити
Фізика (рівень стандарту, за навчальною програмою авторського колективу під керівництвом Локтєва В.М.): підручник для 11 класу закладів загальної середньої освіти/ [ В. Г. Бар’яхтар, С. О. Довгий, Ф. Я. Божинова, О.О.Кірюхіна]; за ред. В. Г. Бар’яхтара, С. О. Довгого. — Х. : Вид-во «Ранок», 2019. – 272 с.: іл.


https://www.fizikanova.com.ua
Вміст уроку:
1
2
3
4
Опис, який учні побачать перед початком уроку

Вітаю на уроці!

Задоволення від виконаної роботи!

1

Експериментальна робота №9. Дослідження треків заряджених частинок за фотографіями

Теоретичні відомості

  • Пригадайте відомості про силу Лоренца (§12): згадайте, як визначають модуль і напрямок сили, з якою магнітне поле діє на рухому заряджену частинку (сили Лоренца.

  • Згадайте, як отримують фотографії треків заряджених частинок у камері Вільсона (§41 - с.239).

  • У відео: покрокова інструкція виконання роботи

    https://www.youtube.com/watch?v=BbpecWFwrDs

2

Виконання роботи

Роботу виконати за інструкцією на с.252(підручника), дотримуючись протоколу оформлення звіту виконаної роботи.

Перенесіть треки І і II (рис. 1) на аркуш кальки (усі необхідні позначення, зображення та побудови слід виконувати саме на ньому) або перенести на подвійний аркуш з допомогою підсвітки чи копірувального паперу.

Усі обчислення виконати під таблицею.

Експеримент

Суворо дотримуйтесь інструкції з безпеки.

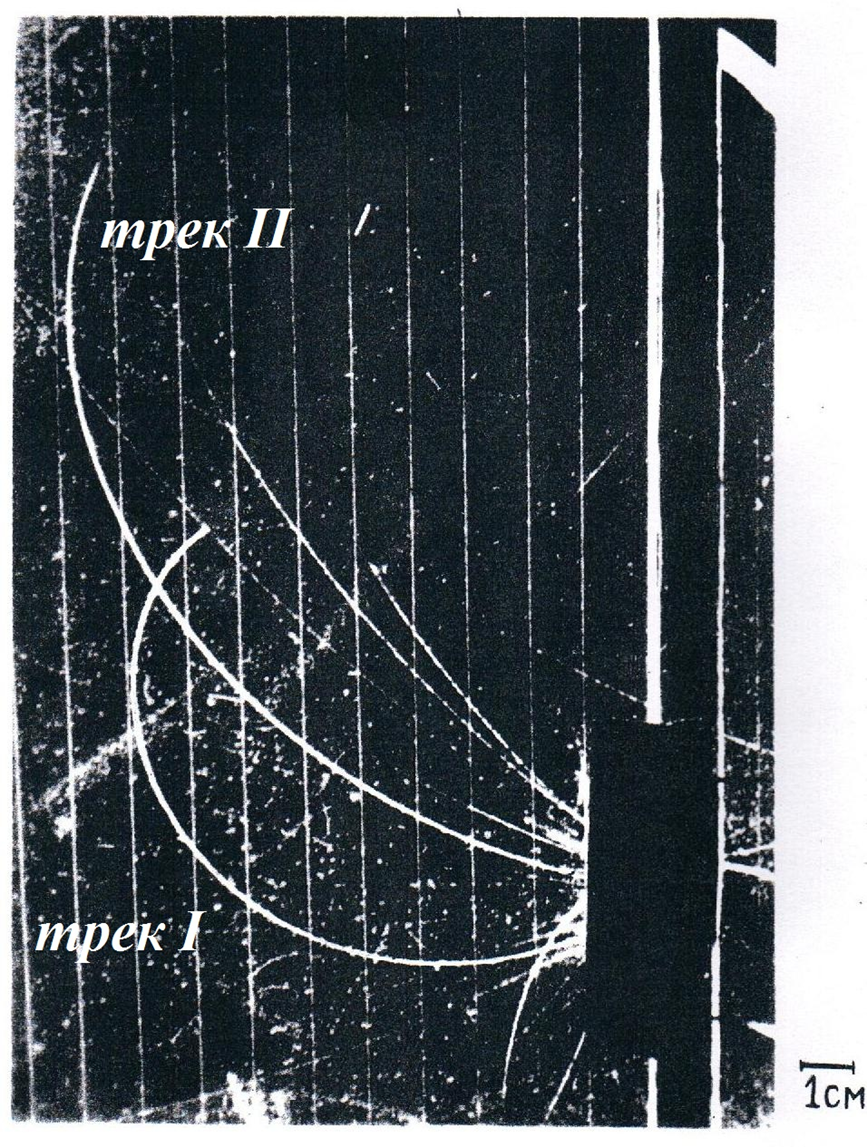

1. Розгляньте фотографію треків заряджених частинок, отриманих за допомогою камери Вільсона (рис. 1):


1) укажіть напрямки початкових швидкостей руху частинок І і II, яким відповідають треки І і II;

2) з’ясуйте, як змінюється товщина кожного треку – від початку до кінця пробігу частинки.

2. Знаючи, що частинка І ідентифікована як протон і що обидві частинки рухаються перпендикулярно до вектора магнітної індукції магнітного поля, створеного в камері, визначте:

1) знак заряду частинки II;

2) напрямок вектора магнітної індукції.

3. Урахувавши масштаб, визначте радіуси 𝑅I і 𝑅II треків на початку пробігу частинок, для чого (див. рис.):


1) на зображенні треку накреслить дві хорди;

2) до кожної хорди поставте серединний перпендикуляр і позначте точку 𝑂 перетину цих перпендикулярів;

3) виміряйте відстань 𝑅 від точки 𝑂 до початку треку (радіус кривизни).

!!! Масштаб 1:1,8

Дані експерименту занести до таблиці:

Номер час-тинки

Форма треку

Зміна товщини треку

Радіус кривизни треку R, м

Знак заряду частинки

Питомий заряд q/m, Кл/кг

Назва частинки

I

II

3

12 з 12 балів

Роботу виконати на подвійному аркуші. У цьому віконці прикріпити фото чи розмістити посилання на звіт роботи.

4

Опрацювання результатів експерименту

Частинка

Питомий заряд q/m, Кл/кг

Електрон

1,759∙1011

Протон

9,578∙107

α-частинка

4,822∙107

1. За даними таблиці визначте питомий заряд частинки

І𝑞I/𝑚I = ________________________________________

Частинка І ідентифікована як протон!!!

2. Обчисліть питомий заряд частинки II за формулою:


3. Знаючи питомий заряд частинки II, ідентифікуйте її: визначте, ядром якого елемента є ця частинка.

Аналіз експерименту та його результатів

Проаналізуйте результати дослідження треків заряджених частинок. Сформулюйте висновок.

Опис, який учні побачать після проходження уроку

Роботу виконано!

Рефлексія від 6 учнів

Сподобався:

0

Так: 5

Ні: 1

Зрозумілий:

0

Так: 5

Ні: 1

Потрібні роз'яснення:

0

Ні: 5

Так: 1
