Експериментальна робота 5 "Дослідження заломлення світла"

ЕКСПЕРИМЕНТАЛЬНА РОБОТА № 5

Тема. Дослідження заломлення світла

Мета: дослідити заломлення світла на межі «скло – повітря», визначити показник заломлення скла відносно повітря.

Обладнання: інтерактивна симуляція PhET (транспортир, джерело світла, прозорі середовища).

Підготовка до експерименту

1. Проведіть пряму або лінію, яка символізує межу поділу двох середовищ. Проведіть під довільним кутом падаючий промінь. Із точки падіння променя встановіть перпендикуляр до межі поділу двох середовищ та позначте кут падіння. Накресліть заломлений промінь із врахуванням того, що світло переходить із середовища менш оптично густого в більш оптично густе та позначте кут заломлення.

2. Запишіть закони заломлення світла.

3. Запишіть формули для визначення відносного показника заломлення.

4. Перейдіть за посиланням або QR-кодом та натисніть кнопку

Початок:

https://phet.colorado.edu/sims/html/bending-light/latest/bending-light_uk.html

Експеримент

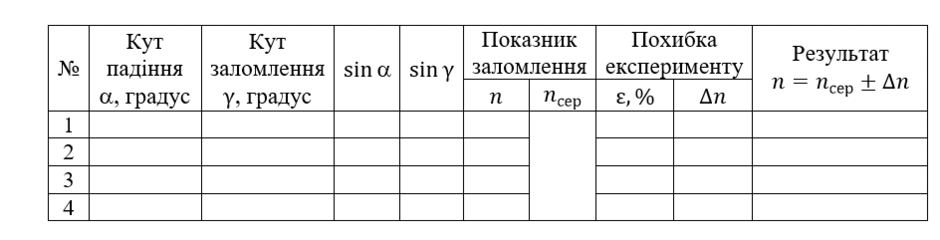

Результати вимірювань і обчислень відразу заносьте до таблиці.

1. Встановіть наступні параметри: Середовище 1 – Повітря, Середовище 2 – Скло.

2. Із панелі інструментів перетягніть транспортир та розмістить так як показано на рисунку. Увімкніть джерело світла.

3. За допомогою транспортира виміряйте кут падіння та кут заломлення.

4. Повторіть дії ще кілька разів, установлюючи джерело світла під різними кутами до скла.

Опрацювання результатів експерименту

1. Для кожного досліду визначте , використовуючи таблицю Брадіса або калькулятор і запишіть ці значення у таблицю.

2. Для кожного досліду визначте показник заломлення скла відносно повітря і запишіть ці значення у таблицю:

3. Визначте середнє значення показника заломлення і запишіть це значення у таблицю:

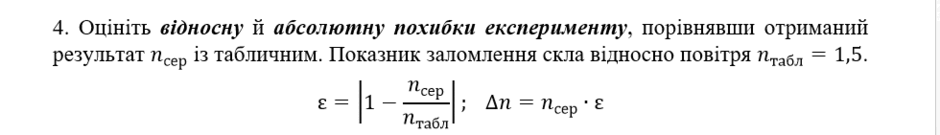

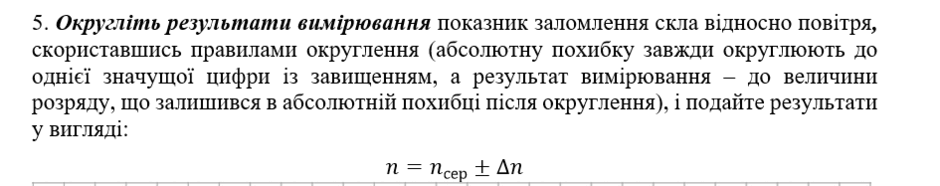

Проаналізуйте експеримент і його результати. Сформулюйте висновок, у якому зазначте:

1) яку фізичну величину ви визначали;

2) який результат отримали;

3) чи залежить значення отриманої величини від кута падіння світла;

4) у чому причини можливої похибки експерименту.

1. Показник заломлення світла в речовині дорівнює 1,5. Яка швидкість світла в цій речовині?

2. На який кут відхилиться світловий промінь від початкового напрямку при переході з повітря у скло (), якщо кут падіння променя дорівнює 60°.

Скориставшись попередньою симуляцією, продумайте і запишіть план проведення експерименту з визначення граничного кута повного внутрішнього відбивання для межі поділу середовищ: вода-повітря. Проведіть експеримент, проаналізуйте результат, сформулюйте висновок.
