Дифманометри

Дифманометри — це прилади для вимірювання різниці тисків рідин, газів або пари. Вони використовуються для контролю рівня рідин, вимірювання витрати середовищ за методом перепаду тиску та моніторингу роботи систем (наприклад, вентиляційних або насосних).

Основні функції дифманометрів:

• Вимірювання перепаду тиску:

  Призначені для вимірювання різниці тисків в одній системі (наприклад, на фільтрі).

• Вимірювання рівня рідин:

  Можуть використовуватися для визначення рівня рідини в резервуарах під різним тиском.

• Вимірювання витрати:

  Допомагають вимірювати витрату газу або рідини за допомогою методу вимірювання різниці тисків.

• Контроль роботи систем:

  Застосовуються для контролю роботи вентиляції, кондиціонерів, насосів та котельних систем.

Сфери застосування:

• Промисловість:

  Виробничі та промислові об'єкти, котельні, системи трубопроводу.

• Будівництво та ЖКГ:

  Системи водопостачання, вентиляції, опалення та газопостачання в житлових і адміністративних будівлях.

• Транспорт:

  Контроль тиску в системах двигунів внутрішнього згоряння.

• Наука та освіта:

  Лабораторні дослідження та освітні цілі.

• Побут:

  Для різних побутових потреб.

За конструкцією поділяються на:

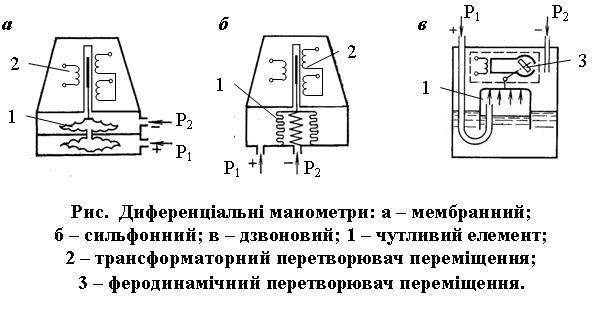

• Дзвоновий дифманометр

• Мембранний дифманометр

• Сильфонний дифманометр

Дзвонові дифманометри

Принцип дії дзвонового дифманометра полягає в наступному.

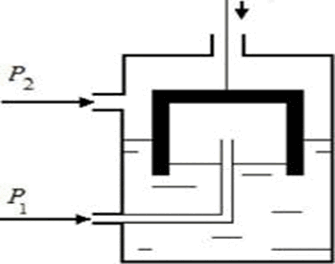

Дзвін, підвішений на постійно розтягнутій гвинтовій пружині, плаває в рідині (трансформаторне масло), яка розділяє мінусову камеру ( над дзвоном) і плюсову камеру ( під дзвоном).

Із дзвоном зв'язаний плунжер дифтрансформаторного перетворювача. Під впливом перепаду тиску дзвін переміщається, що викликає пропорційну зміну взаємної індуктивності між первинною й вторинною обмотками в діапазоні (-10)-0-10 мГн.

Мембранні дифманометри

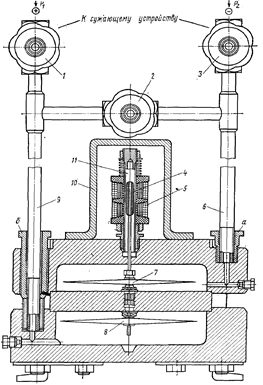

Чутливим елементом дифманометра є мембранний блок, який складається із двох мембранних коробок, розміщених в окремих камерах. Ці камери розділені металевою перегородкою . Обидві мембранні коробки вкручені в перегородку, при цьому внутрішні порожнини їх з’єднані між собою через отвір у ній. Весь мембранний блок заповнюють рідиною. Плюсовий тиск від звужуючого пристрою підводять через трубку в нижню камеру, а мінусовий – у верхню. При створенні перепаду в камерах рідина з мембранної коробки, яка перебуває під більш високим тиском, перетікає у верхню мембранну коробку, у результаті чого мембрана піднімається. До центру верхньої мембрани жорстко прикріплений стрижень із плунжером, який переміщується мембраною усередині перетворювача. Переміщення плунжера пропорційно виміряним витратам.

Сильфонні дифманометри

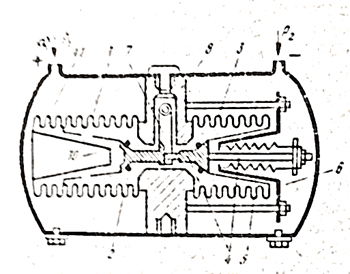

Під дією вимірюваного перепаду тиску робочий сильфон стискується, що приводить до витиснення робочої рідини, яка заповнює внутрішню порожнину дифманометра, у внутрішню порожнину робочого сильфона . Деформація сильфона викликає переміщення штока й зміну натягу протидіючих пружин. Переміщення штока припиняється, коли зусилля деформації сильфонів урівноважується зусиллям натягу протидіючих пружин. У процесі переміщення штока останній повертає важіль проти годинникової стрілки, який з'єднаний із самописним механізмом.

Дайте відповіді на питання

1. Призначення дифманометра

2. Які є види дифманометрів

3. Принцип дії дзвонових дифманометрів

4. Куди подається плюсовий тиск від діафрагми у мембранних дифманометрах

5. Що собою являє сильфон дифманометра
