Досліди Фарадея. Явище електромагнітної індукції. Індукційний електричний струм

Вивчення нового матеріалу «Досліди Фарадея. Явище електромагнітної індукції. Індукційний електричний струм»

Опрацьовуємо параграф «Досліди Фарадея. Явище електромагнітної індукції. Індукційний електричний струм» §8 за підручником «Фізика 9 клас, В. Г. Бар’яхтар, С. О. Довгий».

Для візуалізації фізичних явищ можна скористатися анімаціями/симуляціями за вказаними посиланнями: генератор і динамо-машина, правило Ленца.

Досліди Фарадея

Майкл Фарадей (1791–1867)

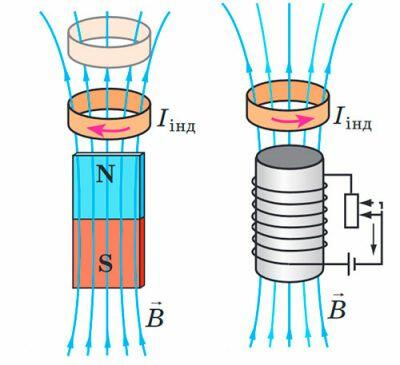

У замкненому провідному контурі вразі зміни кількості ліній магнітної індукції, що пронизують контур, виникає електричний струм. Такий струм називають індукційним, а явище виникнення струму — електромагнітною індукцією.

Причини виникнення індукційного струму

Перша причина виникнення індукційного струму в провідному контурі, який рухається в магнітному полі, полягає в дії магнітного поля на рухому заряджену частинку.

Друга з причин виникнення індукційного струму полягає в тому, що змінне магнітне поле завжди супроводжується виникненням у навколишньому просторі електричного поля. Електричне поле діє на вільні заряджені частинки в провіднику, і ті починають рухатися напрямлено — виникає індукційний струм.

Визначаємо напрямок індукційного струму

Досліди свідчать:

1) якщо магніт наближати до котушки, то котушка буде відштовхуватися від магніту;

2) якщо магніт віддаляти від котушки, то котушка притягуватиметься до магніту.

Це означає:

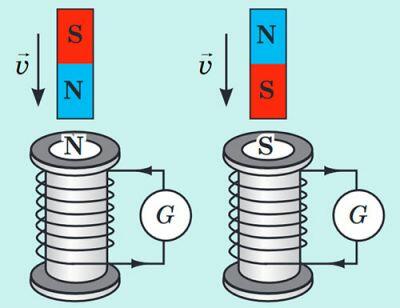

1) якщо кількість ліній магнітної індукції, що пронизують котушку, збільшується (магнітне поле всередині котушки посилюється), то в ній виникає індукційний струм такого напрямку, що котушка буде обернена до магніту однойменним полюсом;

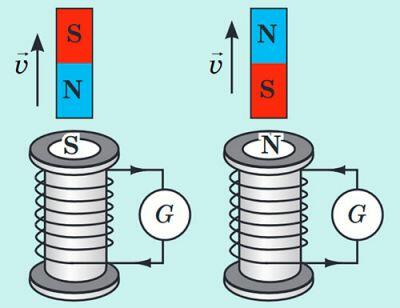

2)якщо кількість ліній магнітної індукції, що пронизують котушку, зменшується, то в котушці виникає індукційний струм такого напрямку, що котушка буде обернена до магніту різнойменним полюсом.

Генератор

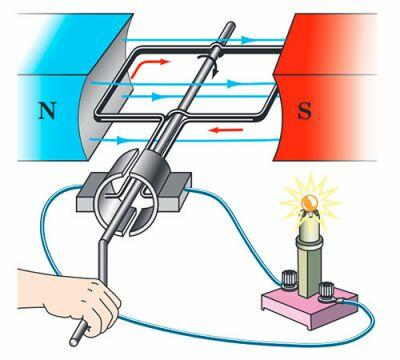

Електромеханічний генератор — пристрій, в якому механічна енергія перетворюється на електричну.

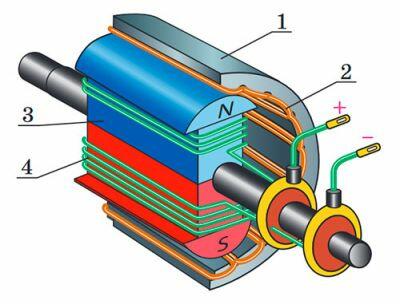

Схема будови електромеханічного генератора

1 — статор; 2 — обмотка статора; 3 — ротор (якір); 4 — обмотка ротора.

Розв’язування задач

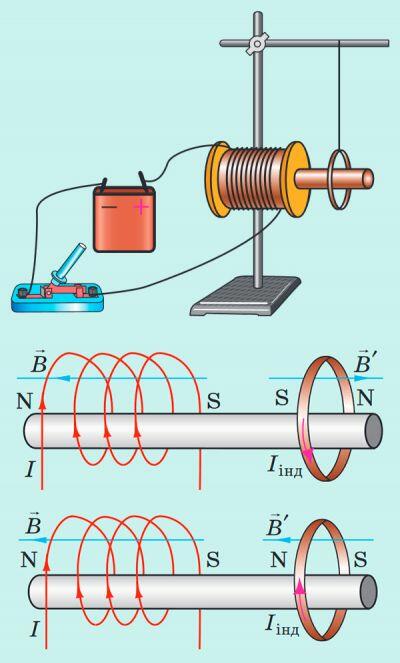

Аналізуємо уважно задачу з п. 5 параграфа на ст. 43-44.

Домашнє завдання

Вправа 8, завдання 3 за підручником «Фізика 9 клас, В. Г. Бар’яхтар, С. О. Довгий». Також підготуйтесь до Лабораторної роботи №2 «Спостереження явища електромагнітної індукції» на ст. 45-47.
