Досліди Фарадея. Явище електромагнітної індукції.

Запиши дату та тему уроку: Досліди Фарадея. Явище електромагнітної індукції.

Проведемо дослід

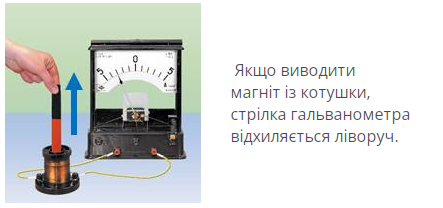

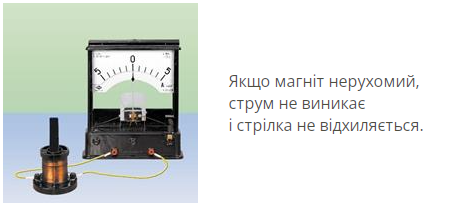

Візьмемо котушку, замкнемо її на гальванометр і будемо вводити та виводити із котушки постійний магніт.

А чи можна викликати струм інакше: рухати не магніт, а з’єднану з гальванометром котушку?

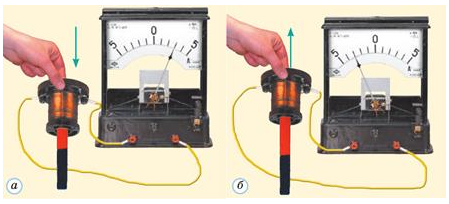

Якщо залишити магніт нерухомим, а рухати котушку (то наближаючи, то віддаляючи її від магніту), то також спостерігатимемо відхилення стрілки гальванометра (рис. а, б)

Коли магніт рухається відносно замкненої котушки, в котушці виникає електричний струм.

Візьмемо дві котушки — А і В — і надінемо їх на спільне осердя. Котушку В через реостат приєднаємо до джерела струму, а котушку А замкнемо на гальванометр. Якщо пересувати повзунок реостата, то через котушку А буде йти електричний струм.

Струм в котушці А виникатиме як під час збільшення, так і під час зменшення сили струму в котушці В.

 А от напрямок струму буде різним: у разі збільшення сили струму стрілка гальванометра відхилятиметься в один бік, а в разі зменшення — в інший.

Струм у котушці — виникатиме також у момент замикання або в момент розмикання кола котушки В.

Запиши у зошит головне:

Індукційний струм — це струм, отриманий у замкненому провіднику внаслідок зміни зовнішнього магнітного поля.

А що ж є причиною виникнення індукційного струму?

Змінне магнітне поле завжди супроводжується появою в навколишньому просторі електричного поля. Саме електричне поле, а не магнітне, діє на вільні заряджені частинки в котушці й надає їм напрямленого руху, створюючи таким чином індукційний струм.

Електромагнітна індукція — це явище створення в просторі електричного поля змінним магнітним полем.

Для визначення напрямку індукційного струму скористаємося замкненою котушкою. Якщо змінювати магнітне поле, що пронизує котушку (наприклад, наближати або віддаляти магніт), то в котушці виникає індукційний струм. Унаслідок цього котушка сама стає магнітом.

Досліди свідчать:
1) якщо магніт наближати до котушки, то вона буде відштовхуватися від магніту.
2) якщо магніт віддаляти від котушки, то котушка притягуватиметься до магніту.

Якщо магнітне поле всередині котушки посилюється, то в котушці виникає індукційний струм такого напрямку, що котушка буде обернена до магніту однойменним полюсом.

Якщо магнітне поле всередині котушки послаблюється, то в котушці виникає індукційний струм такого напрямку, що котушка буде обернена до магніту різнойменним полюсом.

 Знаючи полюси котушки та скориставшись правою рукою, можна визначити напрямок індукційного струму.

Яке практичне застосування має явище електромагнітної індукції?

Візьмемо рамку, що складається з кількох витків дроту, й будемо обертати її в магнітному полі постійного магніту. У рамці виникне електричний струм, наявність якого доводить світіння лампи.
Під час обертання рамки кількість магнітних ліній, що її пронизують, то збільшується, то зменшується. Отже, магнітне поле, що пронизує рамку, постійно змінюється, що й спричиняє появу в рамці індукційного струму.

Електромеханічний генератор — пристрій, у якому механічна енергія перетворюється на електричну.

Схема будови електромеханічного генератора
1 — статор; 2 — обмотка статора; 3 — ротор; 4 — обмотка ротора.

Переглянь ці досліди на відео
