Дія магнітного поля на провідник зі струмом. Сила Ампера.

Рухомий електричний заряд Правило правого гвинта Тл

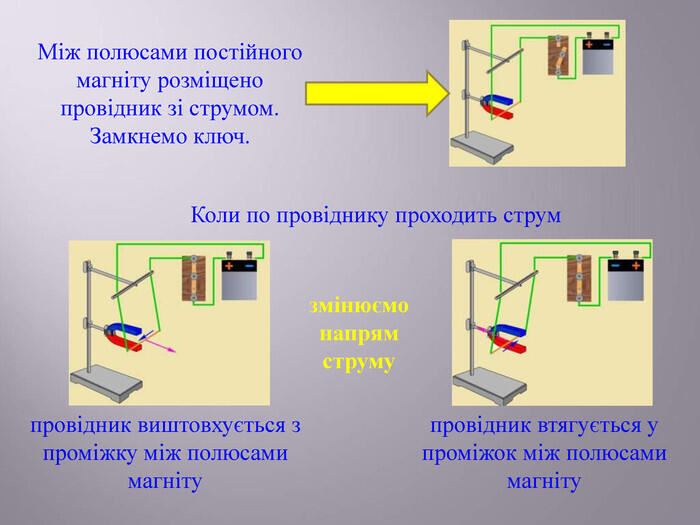

Між полюсами постійного магніту розміщено провідник зі струмом. Замкнемо ключ. Коли по провіднику проходить струм провідник виштовхується з проміжку між полюсами магніту змінюємо напрям струму провідник втягується у проміжок між полюсами магніту

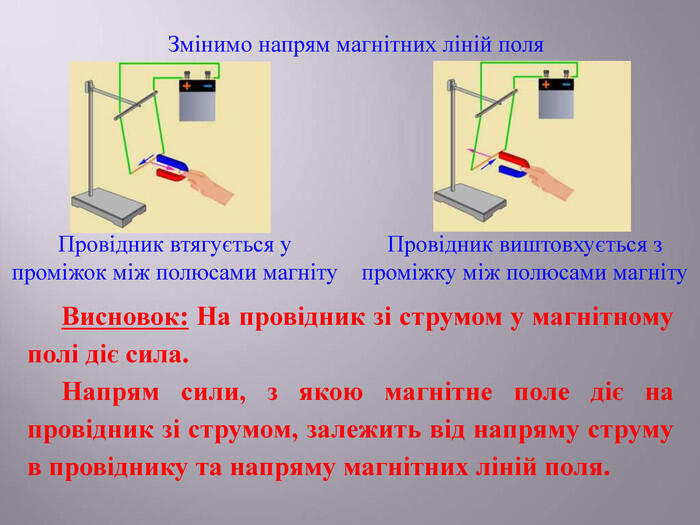

Змінимо напрям магнітних ліній поля Провідник втягується у проміжок між полюсами магніту Провідник виштовхується з проміжку між полюсами магніту Висновок: На провідник зі струмом у магнітному полі діє сила. Напрям сили, з якою магнітне поле діє на провідник зі струмом, залежить від напряму струму в провіднику та напряму магнітних ліній поля.

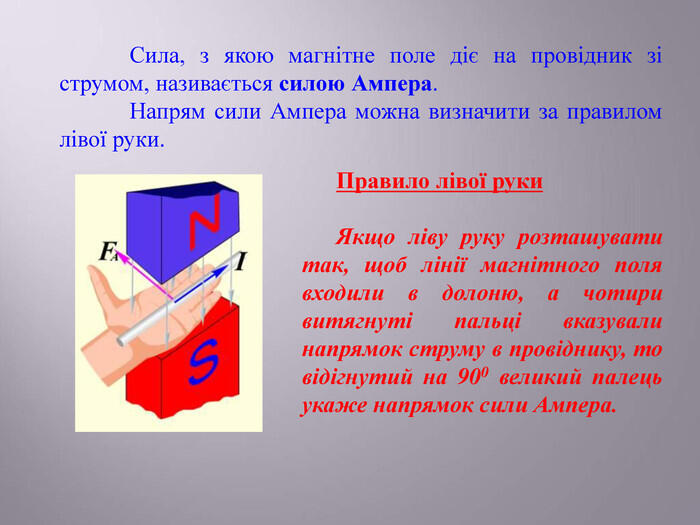

Сила, з якою магнітне поле діє на провідник зі струмом, називається силою Ампера. Напрям сили Ампера можна визначити за правилом лівої руки. Правило лівої руки Якщо ліву руку розташувати так, щоб лінії магнітного поля входили в долоню, а чотири витягнуті пальці вказували напрямок струму в провіднику, то відігнутий на 900 великий палець укаже напрямок сили Ампера.

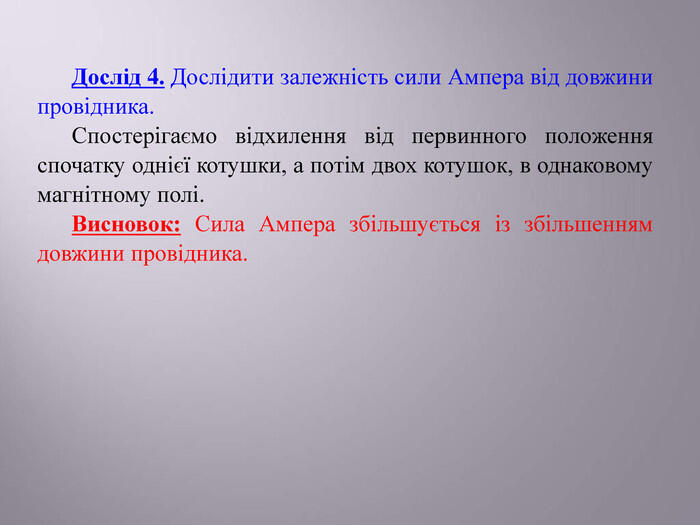

Дослід 4. Дослідити залежність сили Ампера від довжини провідника. Спостерігаємо відхилення від первинного положення спочатку однієї котушки, а потім двох котушок, в однаковому магнітному полі. Висновок: Сила Ампера збільшується із збільшенням довжини провідника.

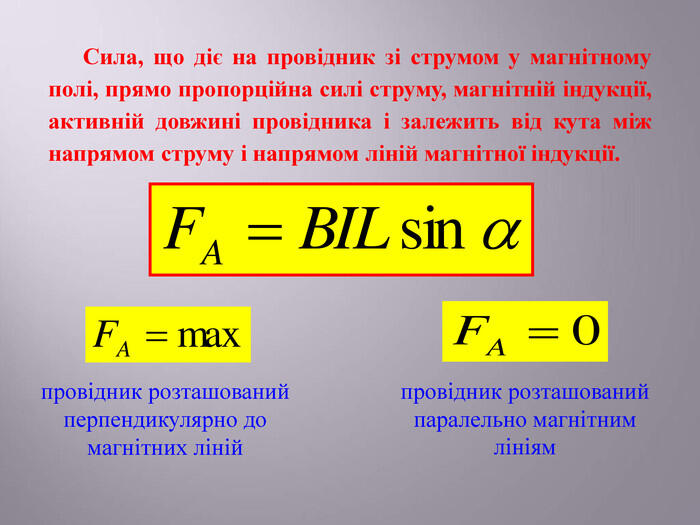

Сила, що діє на провідник зі струмом у магнітному полі, прямо пропорційна силі струму, магнітній індукції, активній довжині провідника і залежить від кута між напрямом струму і напрямом ліній магнітної індукції. провідник розташований паралельно магнітним лініям провідник розташований перпендикулярно до магнітних ліній

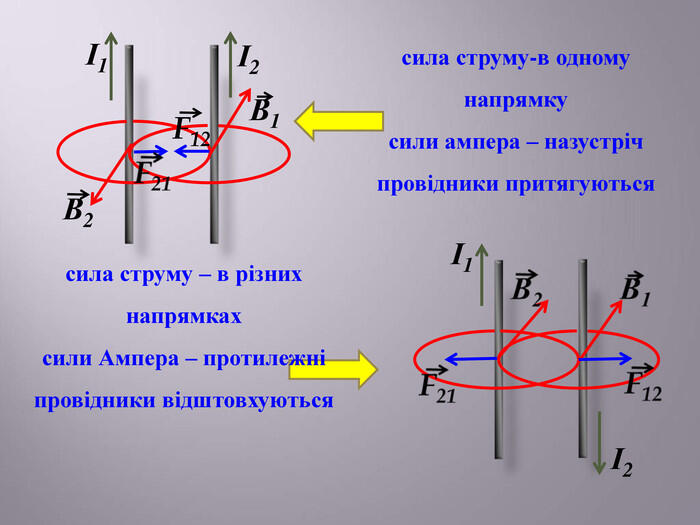

І1 І1 І2 І2 В1 В2 F12 сила струму-в одному напрямку сили ампера – назустріч провідники притягуються сила струму – в різних напрямках сили Ампера – протилежні провідники відштовхуються

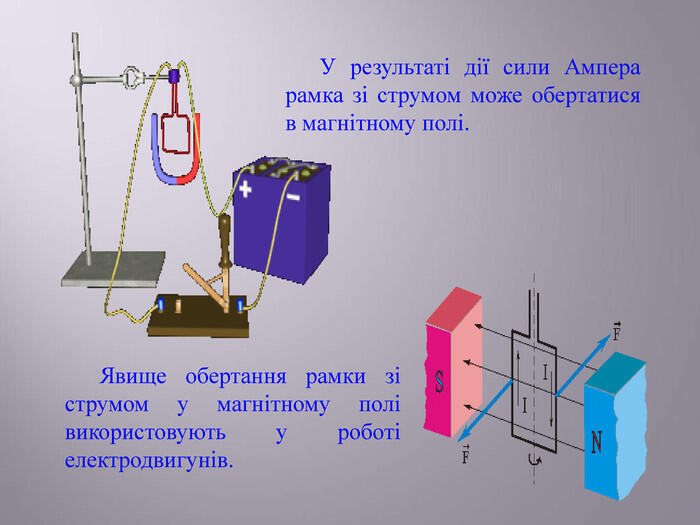

У результаті дії сили Ампера рамка зі струмом може обертатися в магнітному полі. Явище обертання рамки зі струмом у магнітному полі використовують у роботі електродвигунів.

Застосування магнітів Електромагніт — пристрій, що створює магнітне поле при проходженні електричного струму. Звичайно електромагніт складається з обмотки і феромагнітного осердя, який набуває властивостей магніту при проходженні по обмотці струму.

1. 2.

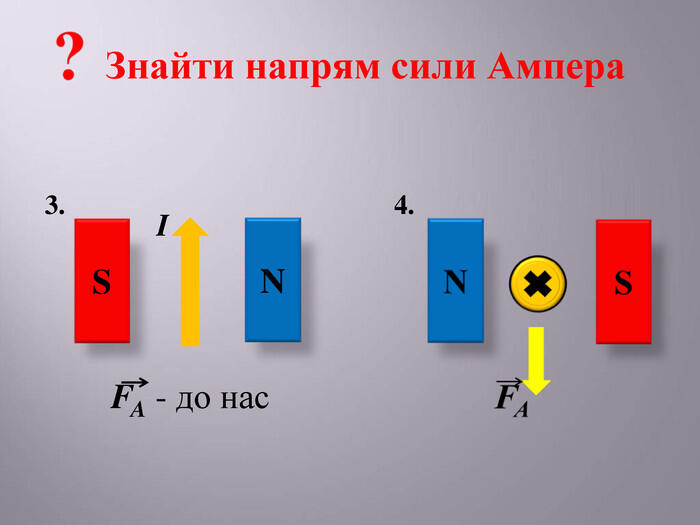

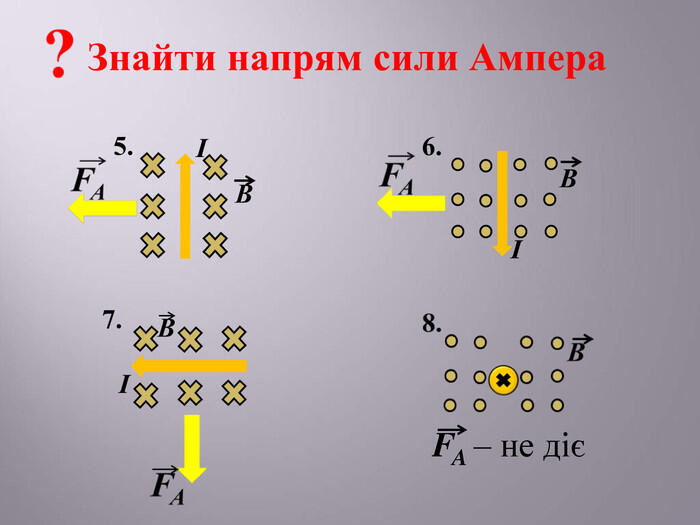

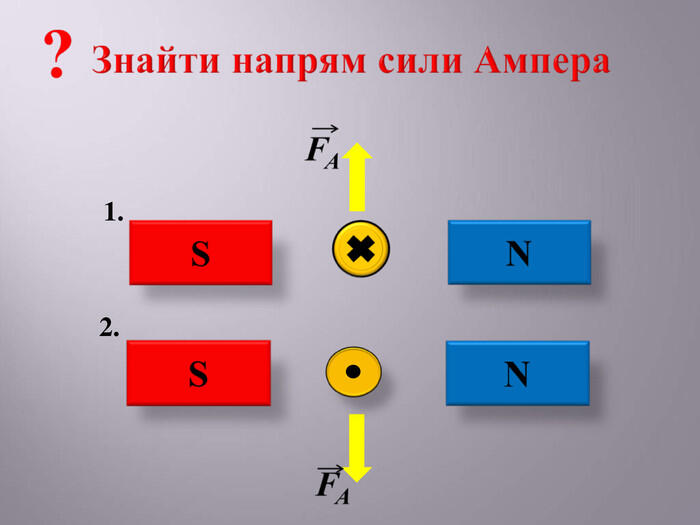

S N I 3. 4. Знайти напрям сили Ампера FA - до нас

FA – не діє

https://www.youtube.com/watch?v=u7iw6eG95z8 Подивитись фільм

Дія магнітного поля на заряджені частинки . Сила Лоренца.2

Сила Лоренцамодуль сили Лоренцамодуль заряду частинкишвидкість частинкимагнітна індукція полякут між вектором магнітної індукції і вектором швидкості зарядженої частинки- це сила, з якою магнітне поле діє на рухому заряджену частинку6

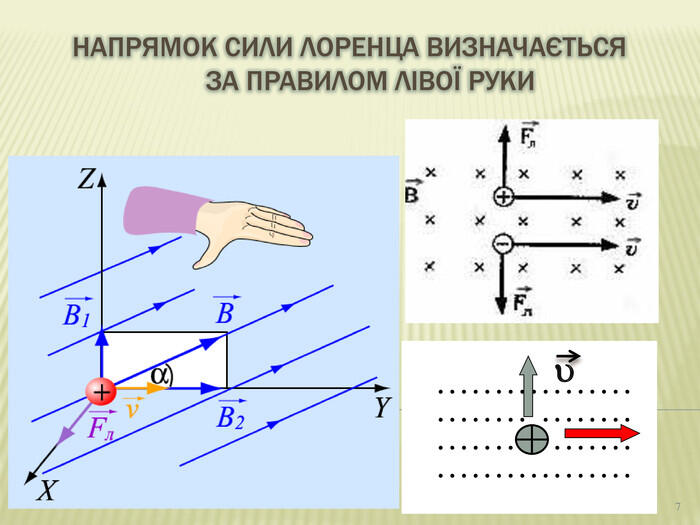

Напрямок сили Лоренца визначається за правилом лівої руки.. . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

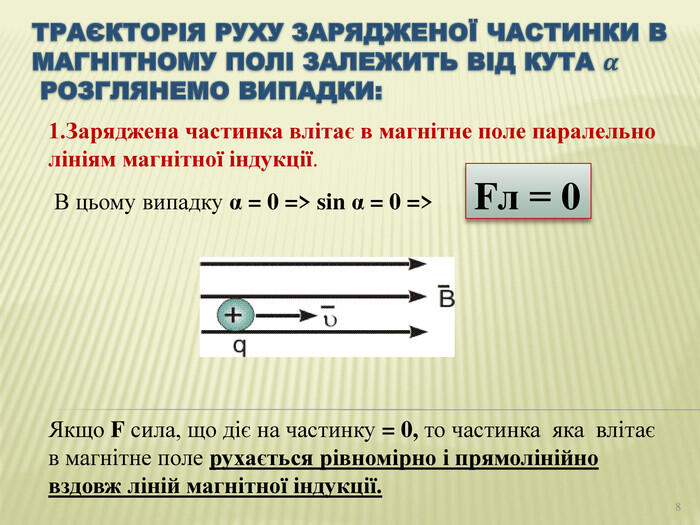

Траєкторія руху зарядженої частинки в магнітному полі залежить від кута 𝜶 розглянемо випадки: 1. Заряджена частинка влітає в магнітне поле паралельно лініям магнітної індукції. В цьому випадку α = 0 => sin α = 0 => Fл = 0 Якщо F сила, що діє на частинку = 0, то частинка яка влітає в магнітне поле рухається рівномірно і прямолінійно вздовж ліній магнітної індукції.8

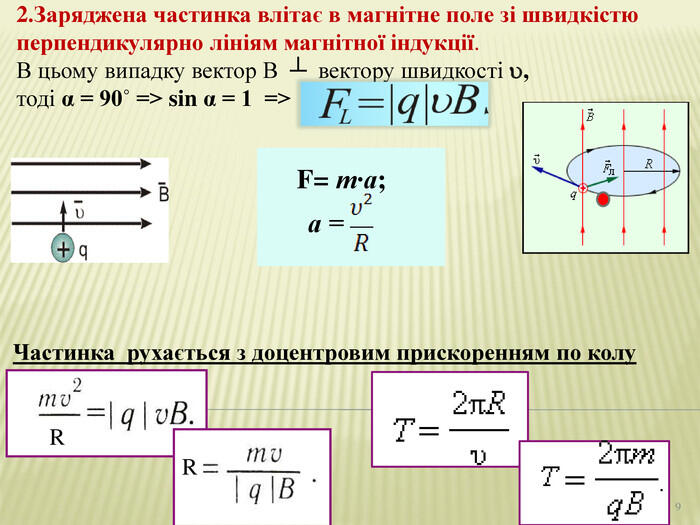

2. Заряджена частинка влітає в магнітне поле зі швидкістю перпендикулярно лініям магнітної індукції. В цьому випадку вектор В ┴ вектору швидкості , тоді α = 90˚ => sin α = 1 => R Частинка рухається з доцентровим прискоренням по колу. RRR9 F= т∙а; а =
