8 Фізика (НУШ) Лабораторна робота № 2 «Визначення ККД похилої площини». Інструктаж БЖД

Тема. Визначення ККД похилої площини.

Мета: експериментально визначити коефіцієнт корисної дії (ККД) похилої площини та проаналізувати причини різниці між корисною та повною роботою.

Обладнання: брусок; дошка; набір тягарців; динамометр; лінійка.м

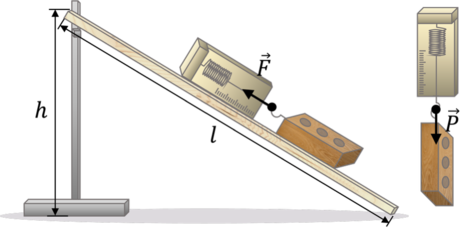

1. Закріпіть дошку похило у штативі.



2. Виміряйте лінійкою довжину l і висоту h похилої площини.

3. Виміряйте динамометром вагу бруска P, підвісивши його вертикально.

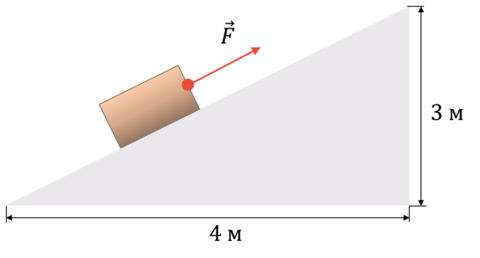

4. Виміряйте динамометром силу тяги F при рівномірному пересуванні бруска по похилій площині.

5. Виміряйте динамометром вагу одного тягарця (масі 100 г відповідає вага 1 Н).

6. Повторіть дослід тричі, послідовно додаючи на брусок 1, 2 та 3 тягарці.



або скористайтесь відео

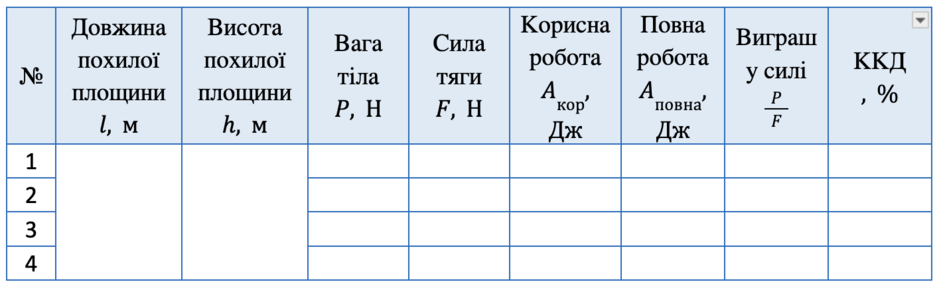

Для кожного досліду обчисліть:

1. Корисну роботу: A_кор=Ph

2. Повну роботу: A_повна=Fl

3. Виграш у силі: P/F

4. ККД похилої площини: =A_корA_повна∙100 %

5. Надішліть фото розрахунків

Сформулюйте висновок, у якому: 1) порівняйте значення сили тяги F зі значенням ваги тіла P у кожному досліді та робіть висновок про виграш у силі, який дає похила площина; 2) порівняйте корисну роботу Aкор та повну роботу Aповна та поясніть причину різниці між ними; 3) проаналізуйте, чи залежить ККД від ваги тіла, яке піднімають похилою площиною.

1. Чи може ліфтова установка мати ККД 100 %? Поясніть відповідь.

2. Тіло вагою 18 Н піднімають на висоту 3 м за допомогою похилої площини, прикладаючи силу 15 Н. Встановіть його ККД?

3. Опишіть, як можна визначити повну роботу, щоб підняти тіло на певну висоту по похилій площині відомого ККД?

Ви маєте кілька клинів різної висоти та довжини. Виміряйте силу, необхідну для підняття вантажу по кожному клину, та обчисліть ККД для кожного випадку.
