11 клас. Захист України. Інтегрований курс. Модуль 2. Стрілецька підготовка, основи дій та взаємодії в бою. Урок 14. Стрілецька справа

Пригадаємо з 10 класу будову та основні тактико-технічні характеристики автомата Калашникова АК - 74.

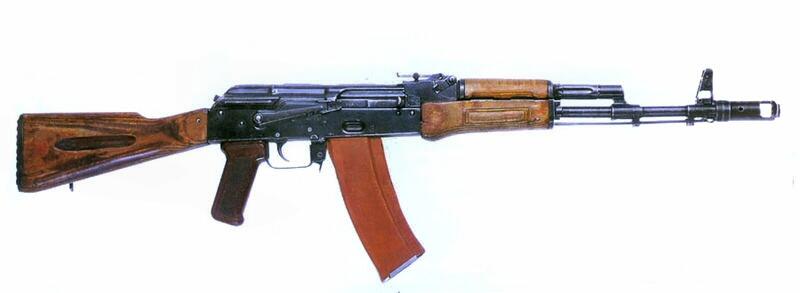

Автомат Калашникова АК-74

5,45-мм автомат Калашникова та 5,45-мм ручний кулемет Калашникова призначені для знищення живої сили та ураження вогневих засобів противника.

АК-74 є індивідуальною зброєю, а РПК-74 — зброєю механізованого відділення.

АК-74 був розроблений у 1970–1974 роках під керівництвом конструктора Михайла Калашникова. Офіційно автомат прийняли на озброєння у 1974 році.

Михайло Калашников створив АК-74 на основі попередньої моделі АКМ, який замінив АК-47 під набій 7,62×39 мм.

Насамперед розробка була пов'язана з переходом на новий малоімпульсний патрон 5,45×39 мм. Уніфікований комплекс, що включав чотири базові моделі автомата Калашникова (АК-74, АКС-74, АК-74Н, АКС-74Н) та стільки ж ручних кулеметів (РПК-74, РПКС-74, РПК-74Н, РПКС-74Н), було прийнято на озброєння Радянської армії Постановою ЦК КПРС та РМ СРСР № 54-29 від 18 січня 1974 року та наказом МО СРСР № 49 від 18 березня 1974 року.

Станом на 2021 рік, АК-74 і РПК-74 перебувають на озброєнні Збройних Сил України, а також Національної гвардії та Державної прикордонної служби України.

Автомат АК-74 складається із наступних основних частин і механізмів:

1. Ствол зі ствольною коробкою, прицільним пристроєм, прикладом і пістолетним руків'ям.

2. Кришка ствольної коробки.

3. Затворна рама з газовим поршнем.

4. Затвор.

5. Зворотний механізм.

6. Газова трубка зі ствольною накладкою.

7. Ударно-спусковий механізм.

8. Цівка.

9. Магазин.

10. Дульне гальмо-компенсатор.

11. Багнет.

    Тактико-технічні характеристики (ТТХ) АК-74

    Калібр, мм	5,45х39	5,45х39
    Принцип дії	відведення порохових газів, поворотний затвор
    Прицільна дальність, м:	1000
    Дальність прямого пострілу, м:
    – по грудній фігурі	440	460
    – по ростовій фігурі	625	640
    Темп стрільби, пострілів/хв:	~600
    Бойова швидкострільність, пострілів/хв:
    – одиночними пострілами	40	50
    – при стрільбі чергами	100	150
    Початкова швидкість польоту кулі, м/с:	900	1350
    Відстань, на якій зберігається убійна дія кулі, м	1350	305
    Максимальна дальність польоту кулі, м	3150	3150
    Висота лінії вогню, мм	–	305
    Вага автомата (кулемета)*, кг
    – без спорядженого пластмасового магазина	3,3 / 3,2	5,0 / 5,15
    – зі спорядженим пластмасовим магазином	3,6 / 3,5	5,46 / 5,61
    Місткість магазину, патронів	30	45
    Вага пластмасового магазина, кг	0,23	0,3
    Вага багнета (з піхвами / без)	0,49 / 0,32	–
    Довжина, мм:
    – зі складеним прикладом	700	845
    – з відкинутим прикладом (АК без багнета)	940	1060
    – з примкнутим багнетом та відкинутим прикладом	1089	–
    Довжина ствола, мм	415	590
    Довжина нарізаної частини ствола, мм	372	549
    Кількість нарізів, шт.	4	4

    Вага автомата без багнета зі спорядженим патронами пластмасовим магазином: АК-74 – 3,6 кг; АК-74Н – 5,9 кг; АКС-74 – 3,5 кг; АКС-74Н – 5,8 кг. Вага багнета з піхвами – 490 г.

    Вага кулемета зі спорядженим патронами магазином: РПК-74 – 5,46 кг; РПК-74Н – 7,76 кг; РПКС-74 – 5,61 кг; РПКС -74Н – 7,91 кг.

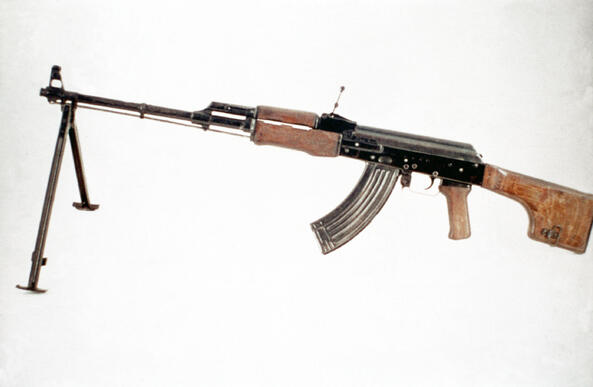

Ручний Кулемент Калашникова РПК- 74 - перегляньте відеоматеріал:

Неповне розбирання РПК проводиться для чищення, змащення й огляду в такому порядку:

1. установка кулемета на сошку;

2. відокремлення магазина;

3. витягнення пенала з приладдям;

4. відокремлення шомпола;

5. відокремлення кришки ствольної коробки;

6. відокремлення поворотного механізму;

7. відокремлення затворної рами із затвором;

8. відокремлення затвора від затворної рами;

9. відокремлення газової трубки зі ствольною накладкою.

Збирання після неповного розбирання проводиться в зворотному порядку.

Повне розбирання РПК проводиться для чищення при сильному забрудненні, після знаходження кулемета під дощем або в снігу, при переході на нове змащення або ремонт в такому порядку:

1. неповне розбирання;

2. розбирання магазина;

3. розбирання поворотного механізму;

4. розбирання затвора;

5. розбирання ударно-спускового механізму;

6. відділення цівки.

Збирання після повного розбирання проводиться в зворотному порядку.

Рекомендується влітку (при температурі вище 5 °C) використовувати рушничне мастило і РЧС (розчин чищення стволів від нагару), а взимку (від +5 °C до — 50 °C) — рідке збройове мастило (для змащування і очищення від нагару), ретельно видаливши (промивши всі металеві частини в гасі або рідкому рушничному мастилі і витерши їх чистою ганчіркою) перед цим літнє мастило. Для зберігання на складі протягом тривалого часу кулемет змащується рідким рушничним мастилом, загортається в один шар інгібітованого, а потім в один шар парафінованого паперу.

Під час розбирання автомата (кулемета) з нічним прицілом після від'єднання магазина від'єднати нічний приціл, для чого відвести ручку затискного пристрою ліворуч і назад, зсовуючи приціл назад, від’єднати його від автомата (кулемета).

Принцип роботи автоматики АК-74

Перегляньте відеоматеріал "Робота частин і механізмів АК - 74.

Виконайте розбирання і збирання моделі автомата Калашникова АК-74.

Норматив часу на неповне розбирання АК-74 за армійськими правилами становить: 15 секунд для оцінки «відмінно», 17 секунд для «добре» та 19 секунд для «задовільно».

Нормативи часу на збирання автомата АК-74 після неповного розбирання зазвичай становлять: відмінно – 25 секунд, добре – 27 секунд, задовільно – 32 секунди.
