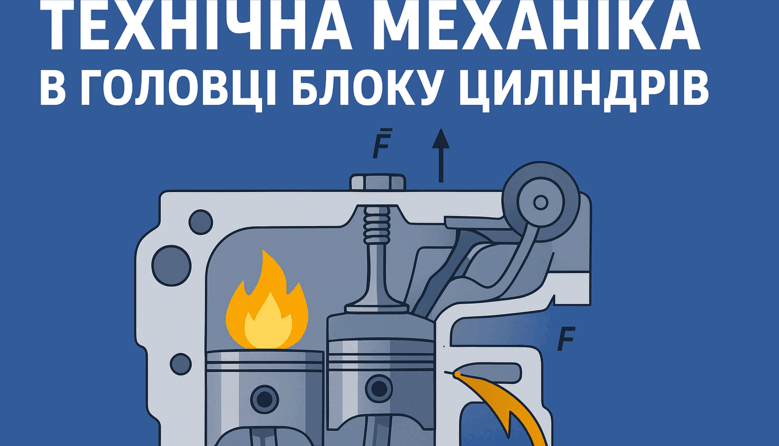

Головка блоку циліндрів (ГБЦ) є верхньою частиною двигуна внутрішнього згоряння і виконує комплекс механічних, герметизаційних та керуючих функцій. Вона накриває циліндри, утворюючи камеру згоряння, де хімічна енергія палива перетворюється на механічну роботу. ГБЦ є одночасно структурною та функціональною частиною двигуна, на яку діють різні види механічних навантажень. 😎🔥
1️⃣ Статика в головці блоку циліндрів
Головка блоку циліндрів піддається статичним навантаженням від:
Тиску газів у камері згоряння: сила визначається як F = P × S, де P — тиск газів, S — площа поршня. 💨
Кріпильних болтів: болтове з’єднання рівномірно розподіляє силу на корпус головки, забезпечуючи стабільність конструкції та герметичність камери згоряння: F_i = F / n, де n — кількість болтів. 🔩
Ці навантаження оцінюються за законами статичної рівноваги, що дозволяє визначити розподіл сил та запобігти деформаціям головки.
2️⃣ Динаміка та кінематика
Головка блоку циліндрів включає рухомі елементи — клапани, які керують впуском і випуском газів. Динаміка і кінематика ГБЦ проявляються у наступному:
Коливання клапанів: рух клапанів створює сили інерції та вібрації ⚡, які необхідно враховувати при розрахунку надійності механізму.
Перетворення обертального руху розподільного валу на зворотно-поступальний рух клапанів: класичний приклад кінематики, де важелі, кулачки та пружини забезпечують точність відкриття і закриття клапанів. 🔧
Вплив ударних хвиль газів: під час згоряння суміш створює локальні імпульсні навантаження, що передаються на матеріал головки. 💥
3️⃣ Опір матеріалів і напружено-деформований стан
Головка блоку циліндрів піддається одночасному впливу механічних і термічних навантажень:
Розтяг і стиснення: під дією тиску газів та кріпильних сил.
Згинальні напруження: в результаті нерівномірного розподілу сил і температурного градієнта.
Термічні напруження: нагрівання та охолодження металу створює розширення та стиснення, що враховується при виборі матеріалу та товщини стінок ГБЦ. 🌡️
Для аналізу застосовуються закони опору матеріалів: оцінка контактних напружень сідел клапанів, пружинні характеристики і міцність корпусу головки.

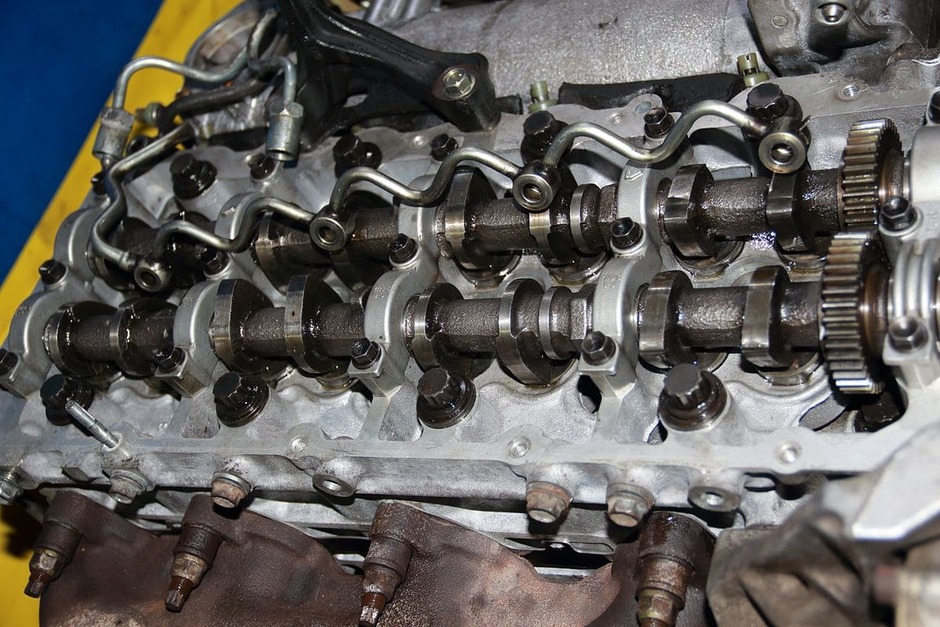

4️⃣ Основні механічні елементи головки блоку циліндрів
Клапани (впускні та випускні) — забезпечують газообмін і піддаються прискоренню та інерційним силам. ⚙️
Направляючі та сідла клапанів — забезпечують точність руху і герметичність; піддаються контактним і згинальним напруженням.
Свічки запалювання або форсунки — створюють локальні динамічні навантаження при роботі камери згоряння. 💡
Пружини клапанів і механізм газорозподілу — працюють як елементи зворотного руху, поглинаючи енергію інерції. 🔄
5️⃣ Застосування технічної механіки
Головка блоку циліндрів демонструє інтегроване застосування технічної механіки:
Статика — розподіл сил і визначення напружень від постійних навантажень.
Динаміка — аналіз прискорень і сил інерції рухомих елементів.
Кінематика — перетворення обертального руху на зворотно-поступальний.
Опір матеріалів — визначення максимально допустимих напружень та деформацій. 💪
6️⃣ Сучасні тенденції 😲
У сучасних двигунах застосовуються 4–6 клапанів на циліндр для оптимізації газообміну, підвищення потужності та зниження витрат палива. Ці рішення демонструють практичне застосування законів технічної механіки у високоефективних механічних системах.
✅ Висновок
Головка блоку циліндрів є центральним механічним вузлом двигуна, що поєднує функції передачі навантажень, герметизації камери згоряння та керування рухом клапанів. Її аналіз та проектування ґрунтується на законах технічної механіки: статики, динаміки, кінематики та опору матеріалів. Правильне конструювання ГБЦ забезпечує довговічність двигуна, ефективність газообміну та стабільну роботу всіх систем. ⚡🚀
