Фізика 9 (НУШ). Лабораторна робота №3 "Дослідження електричного опору кола з напівпровідниковим діодом"

1. Перед початком роботи уважно ознайомся зі схемою електричного кола та обладнанням.

2. Складай електричне коло лише за схемою та тільки з дозволу вчителя.

3. Не вмикай джерело струму, доки правильність зібраного кола не перевірить учитель.

4. Не торкайся оголених проводів, клем і контактів під час роботи електричного кола.

5. Не перевищуй допустиму силу струму через напівпровідниковий діод (не більше 0,3 А).

6. Змінюй полярність підключення джерела струму лише після вимкнення живлення.

7. Працюй обережно з вимірювальними приладами, не допускай короткого замикання.

8. Після завершення роботи вимкни джерело живлення, розбери електричне коло та впорядкуй робоче місце.

ПАМʼЯТАЙ!!! Точність вимірювань, правильне складання електричного кола та дотримання правил безпеки — запорука успішного досліду й надійної роботи напівпровідникового діода.

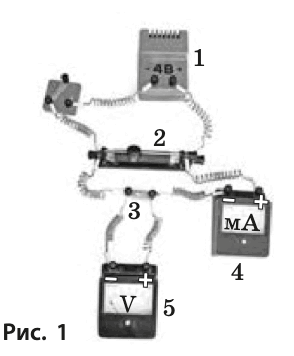

1. Уважно розгляньте електричне коло для дослідження залежности сили прямого струму, який проходить через діод від поданої на діод напруги та електричну схему до цього кола.

2. Перенесіть електричну схему кола у зошит та підпишіть усі її елементи.

1. Складіть електричне коло за схемою (рис. 2)

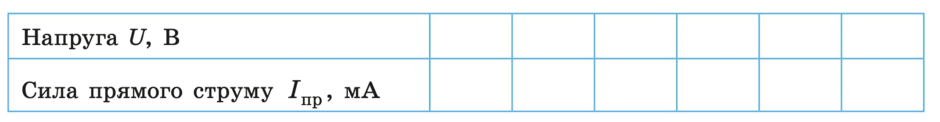

2. Переміщуючи повзунок реостата, поступово збільшуйте напругу на діоді, почавши з мінімально можливого значення. Щоразу знімайте покази приладів і заносьте до таблиці

3. Змініть полярність під'єднання джерела живлення, а відповідно, і амперметра та переконайтеся, що в цьому випадку стрілка амперметра майже не відхиляється

Зверніть увагу!

• Полярність підключення діода не змінюйте.

• Не перевищуйте силу струму 0,3 A.

• Усі вимірювання виконуйте уважно та акуратно.

Побудуйте графік залежності сили струму через діод від напруги на ньому.

Поміркуйте

• Який характер має графік?

• Як зміниться сила струму через діод при збільшені напруги?

• Чому при малих напругах струм майже відсутнім?

Проаналізуйте експеримент і його результати. Зробіть висновок, у якому зазначте:

1. роботу якого пристрою ви досліджували;

2. чи однаково цей пристрій проводить електричний с трум в обох напрямках?

Запропонуйте простий пристрій, за допомогою якого можна визначити напрямок електричного струму в колі (можна запропонувати декілька варіантів)

1. Як змінюється сила струму через діод при збільшенні прикладної напруги в прямому напрямку?

2. Чому при малій прямій напругі сила струму через діод майже відсутня?

3. Як у повсякденному житті використовують напівпровідникові діод? Наведіть приклади.

4. Чим відрізняється пряме включення діода від зворотного?
