Електричний струм в напівпровідниках 2023

Напівпровідники ,

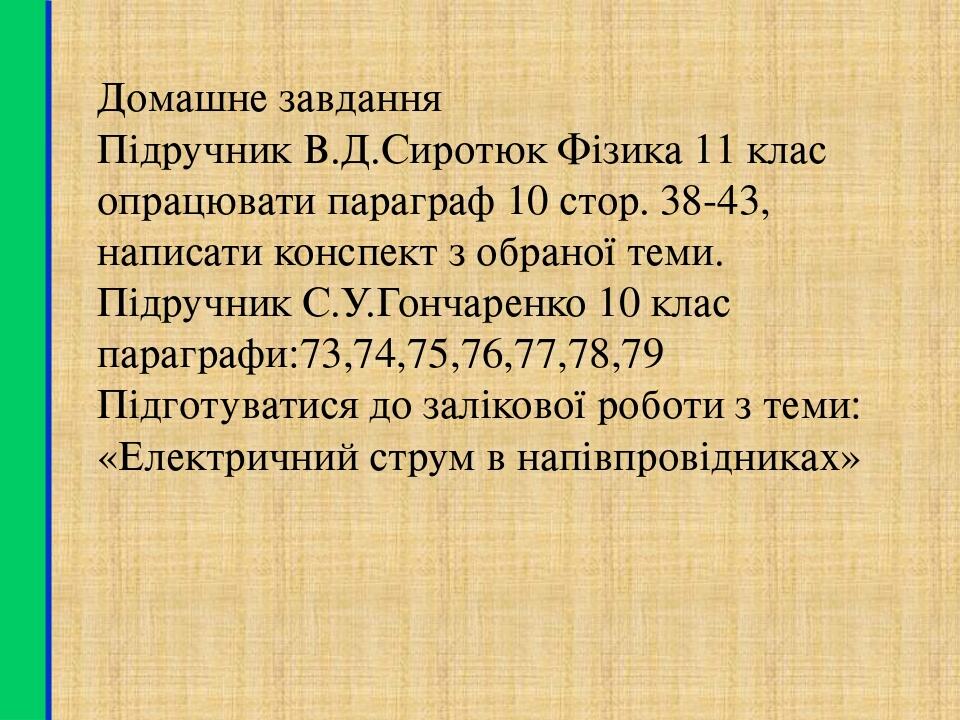

Домашне завдання Підручник В.Д.Сиротюк Фізика 11 клас опрацювати параграф 10 стор. 38-43, написати конспект з обраної теми. Підручник С.У.Гончаренк...

Тема. Електричний струм в напівпровідниках. Напівпровідникові прилади.

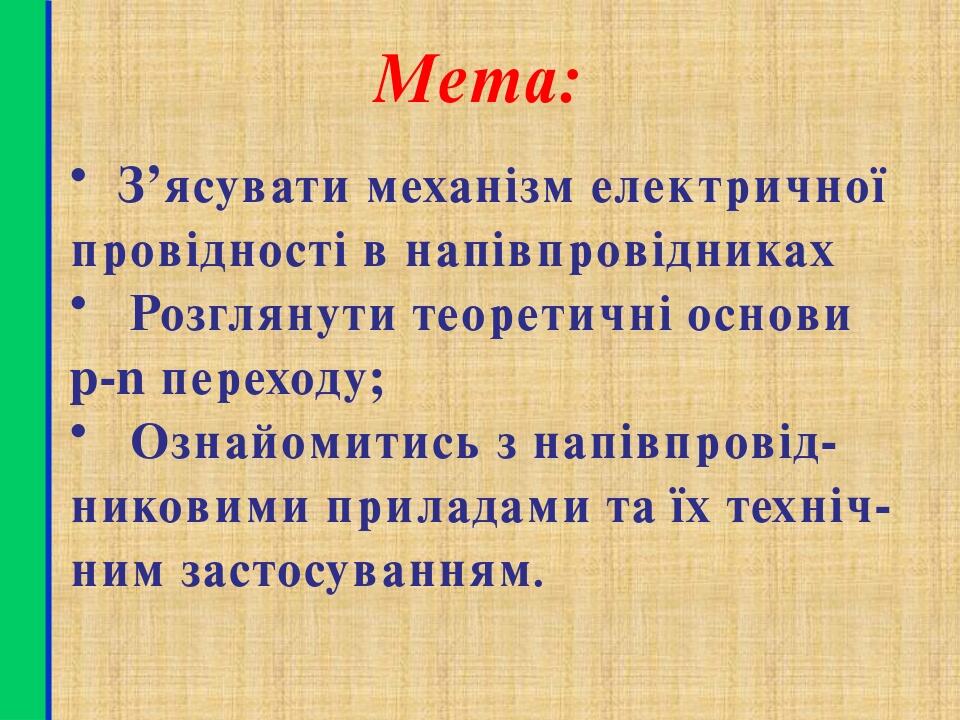

Мета: З’ясувати механізм електричної провідності в напівпровідниках Розглянути теоретичні основи p-n переходу; Ознайомитись з напівпровід- никовими...

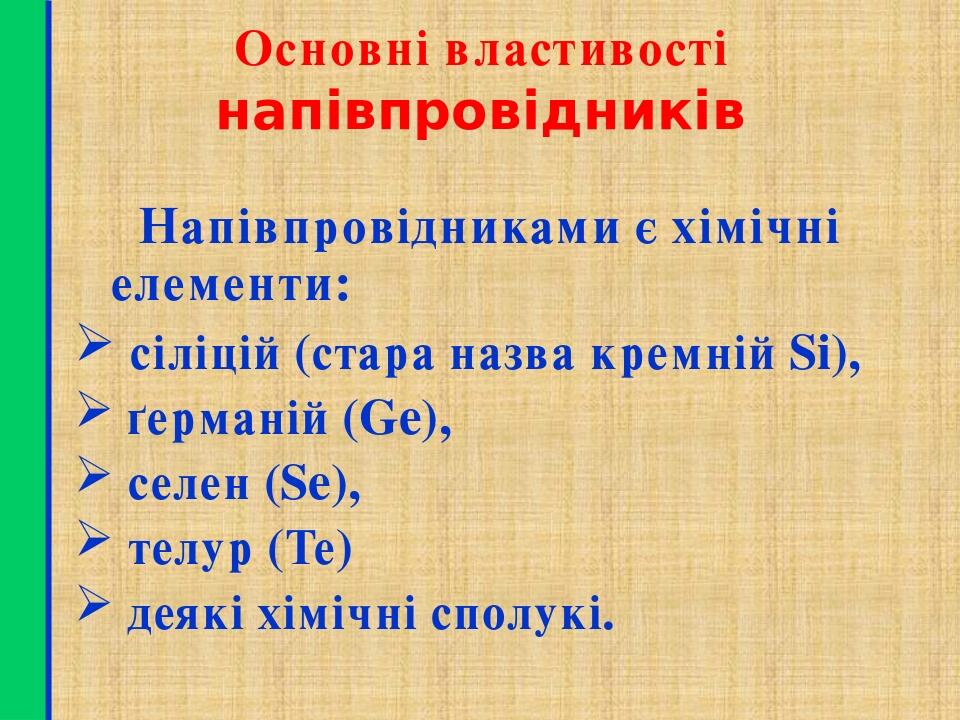

Основні властивості напівпровідників Напівпровідниками є хімічні елементи: сіліцій (стара назва кремній Si), ґерманій (Ge), селен (Se), телур (Те) ...

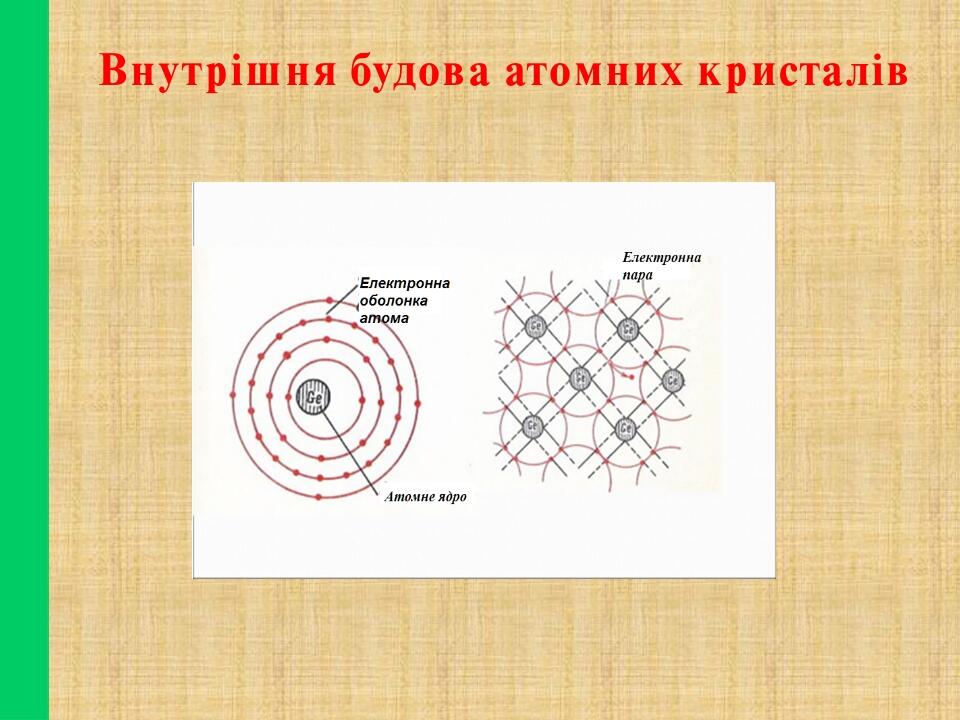

Внутрішня будова атомних кристалів

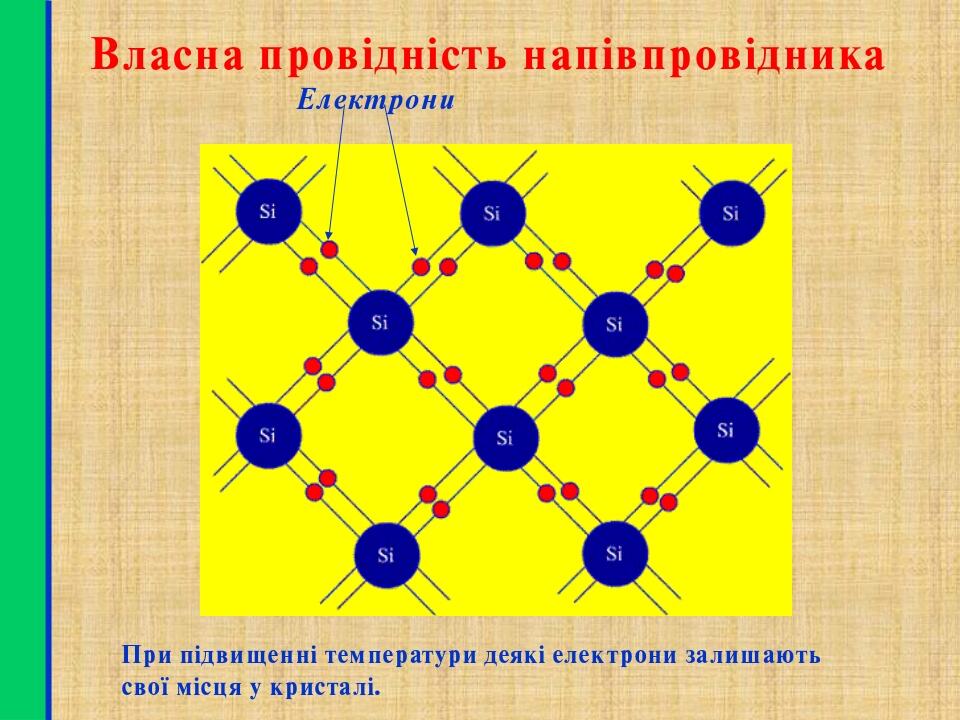

Власна провідність напівпровідника Електрони При підвищенні температури деякі електрони залишають свої місця у кристалі.

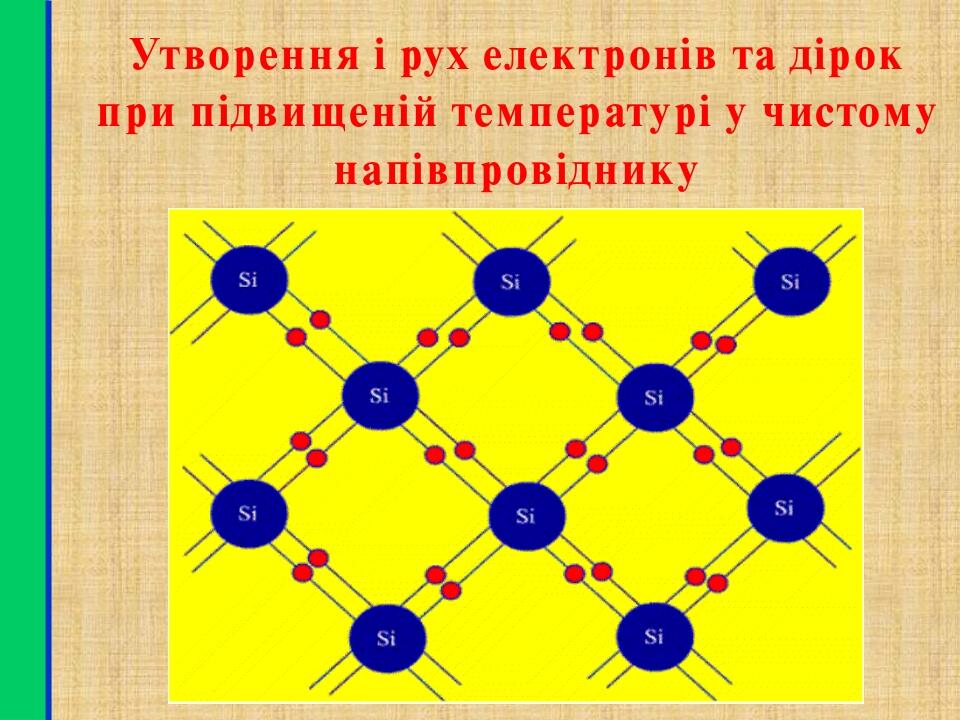

Утворення і рух електронів та дірок при підвищеній температурі у чистому напівпровіднику

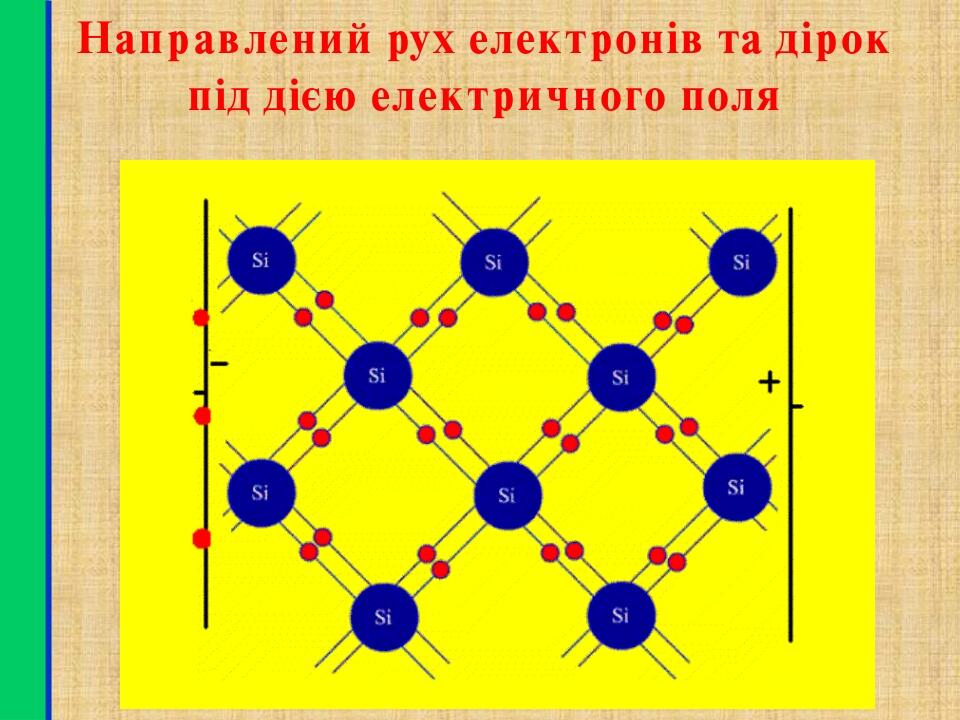

Направлений рух електронів та дірок під дією електричного поля

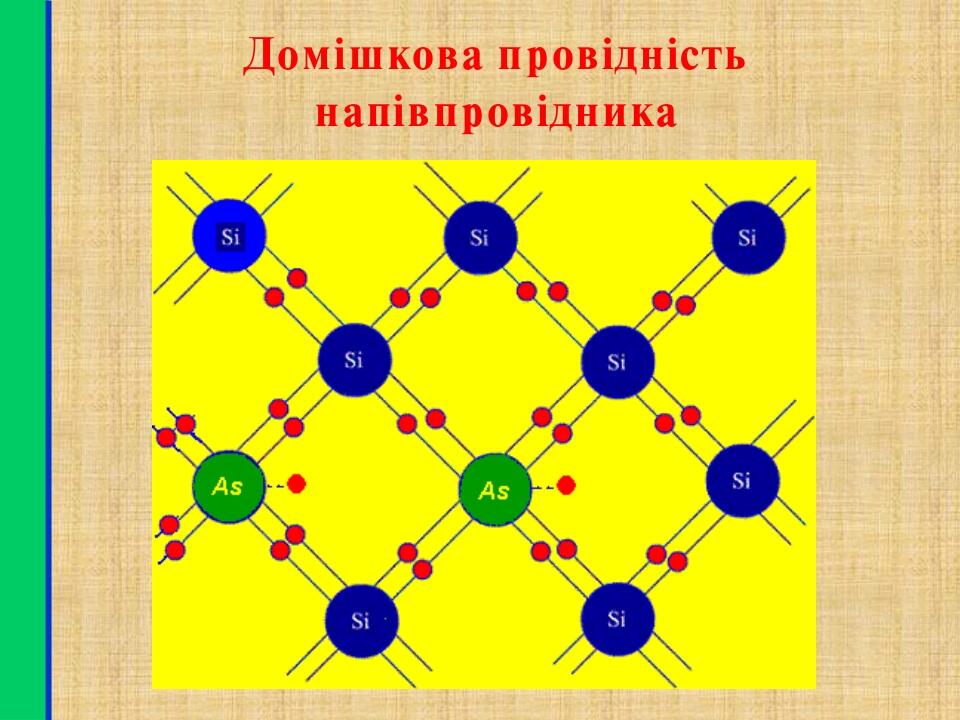

Домішкова провідність напівпровідника n-типу

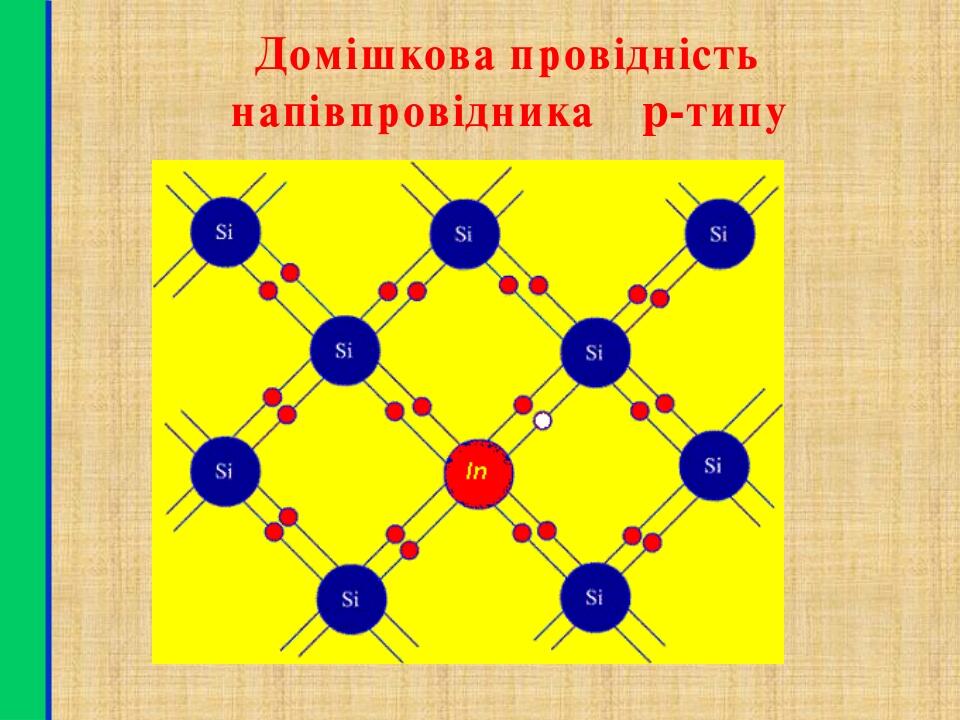

Домішкова провідність напівпровідника p-типу

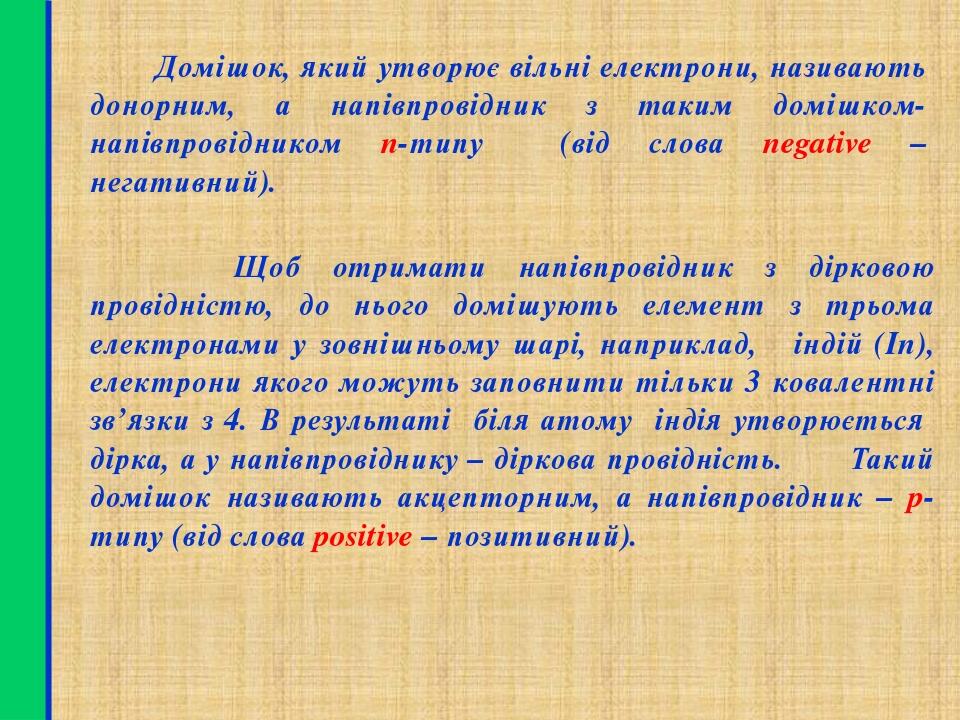

Домішок, який утворює вільні електрони, називають донорним, а напівпровідник з таким домішком- напівпровідником n-типу (від слова negative – негати...

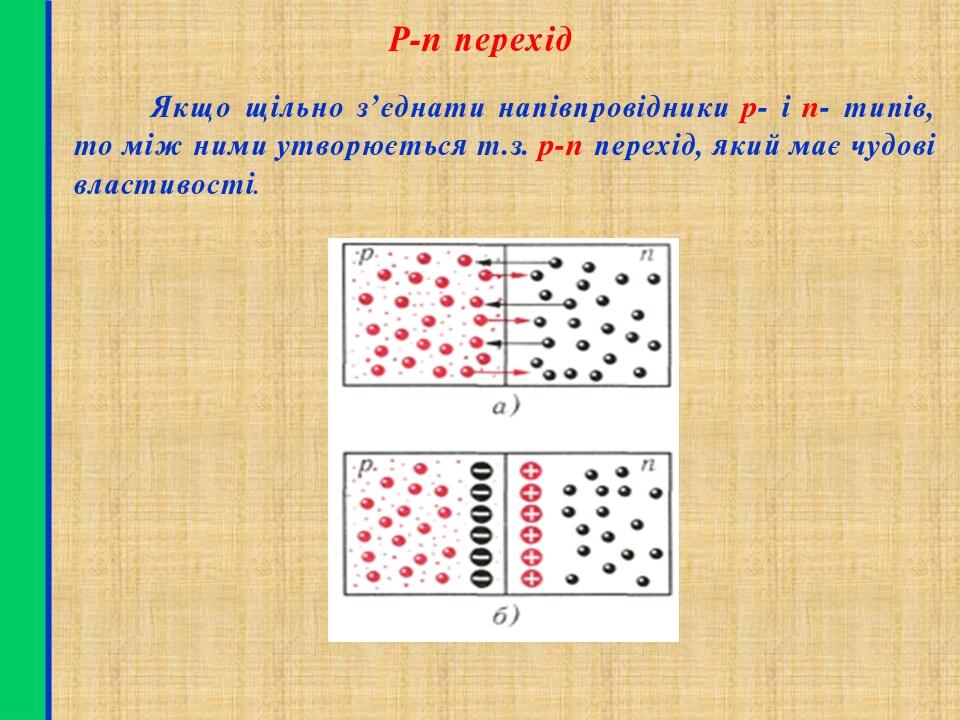

Р-n перехід Якщо щільно з’єднати напівпровідники p- і n- типів, то між ними утворюється т.з. p-n перехід, який має чудові властивості.

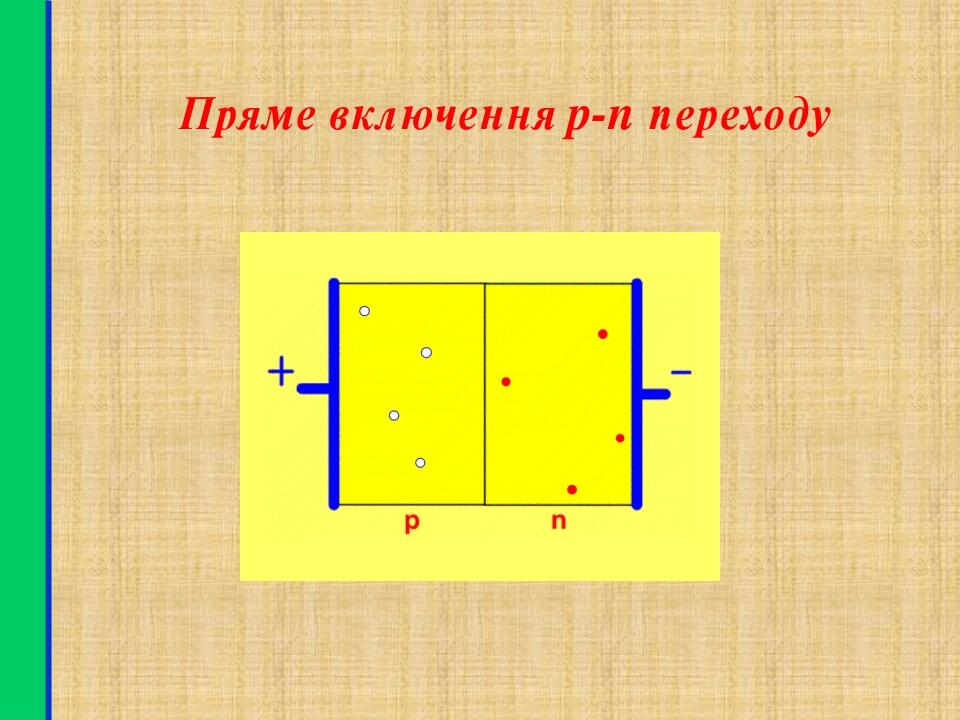

Пряме включення p-n переходу

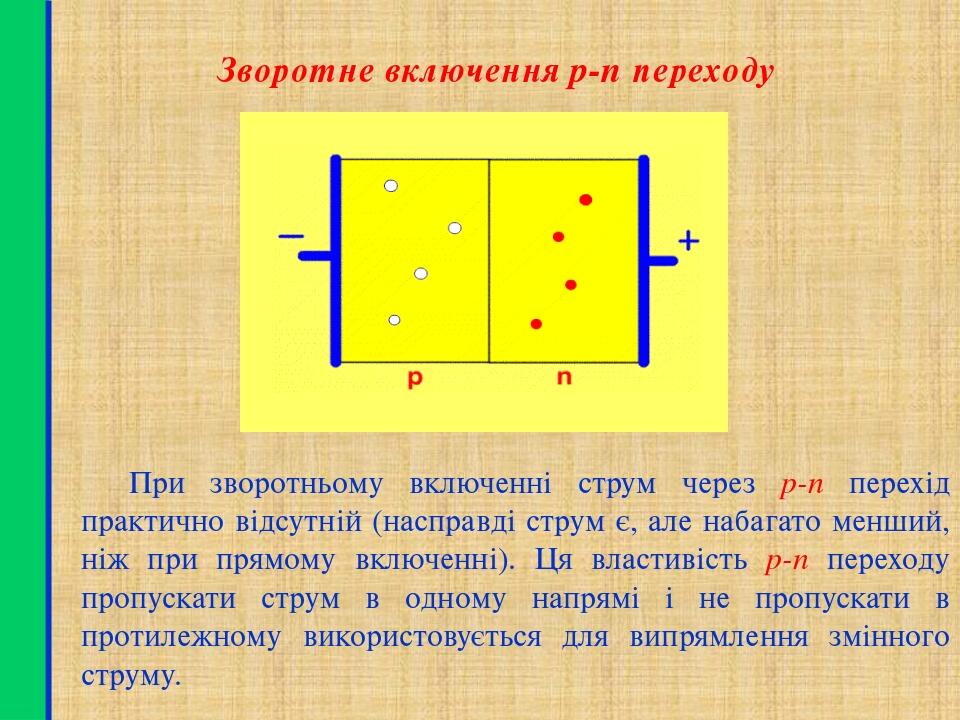

Зворотне включення p-n переходу При зворотньому включенні струм через p-n перехід практично відсутній (насправді струм є, але набагато менший, ніж ...

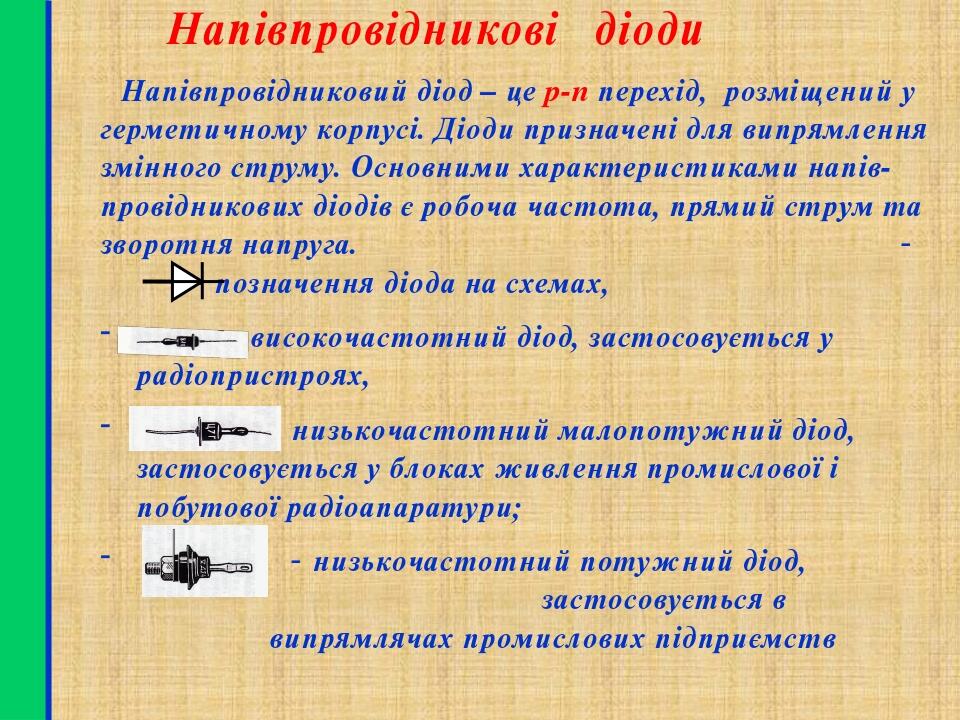

Напівпровідниковий діод – це p-n перехід, розміщений у герметичному корпусі. Діоди призначені для випрямлення змінного струму. Основними характерис...

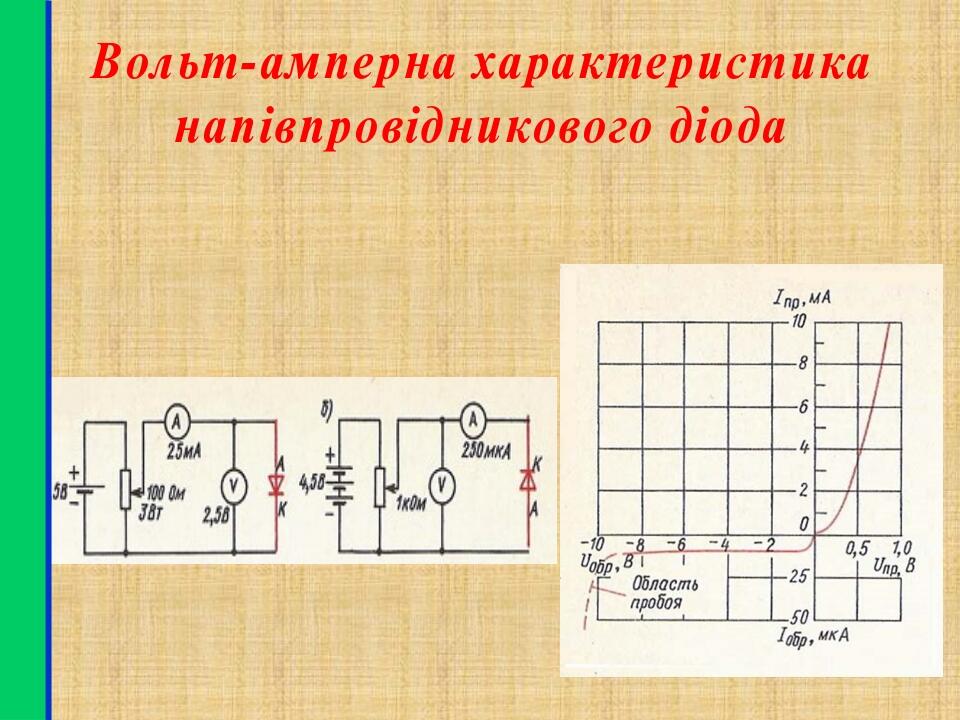

Вольт-амперна характеристика напівпровідникового діода

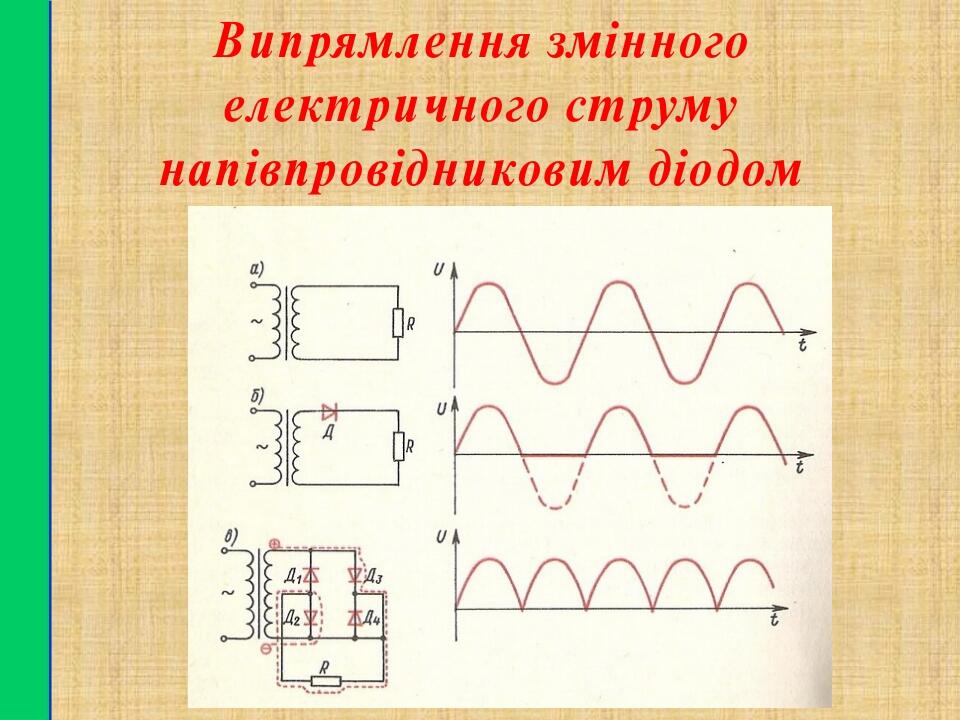

Випрямлення змінного електричного струму напівпровідниковим діодом

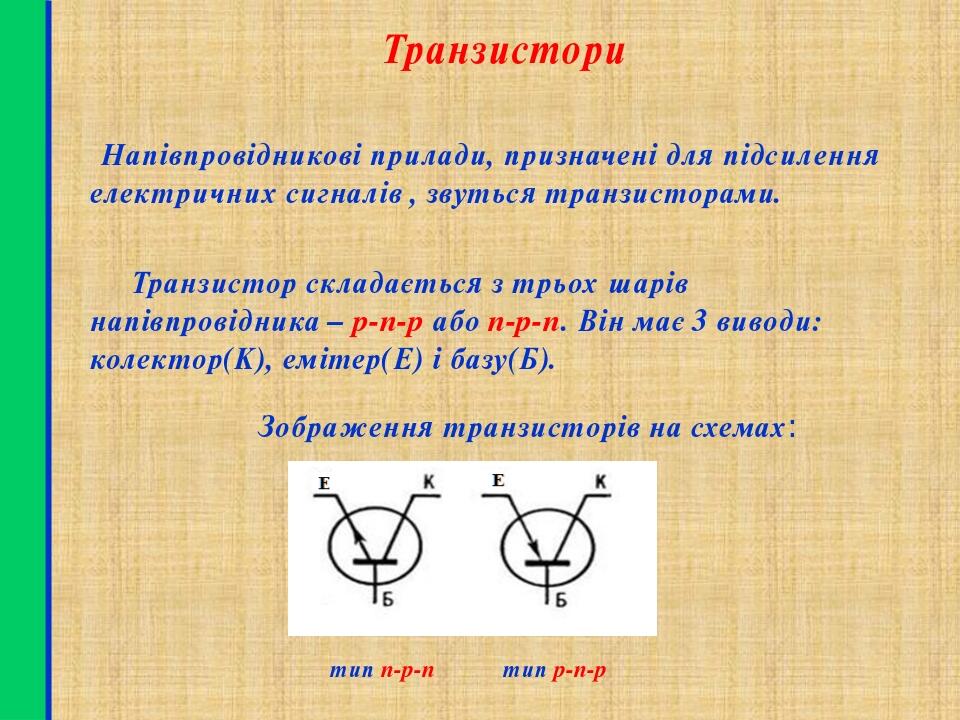

Транзистори Напівпровідникові прилади, призначені для підсилення електричних сигналів , звуться транзисторами. Транзистор складається з трьох шарів...

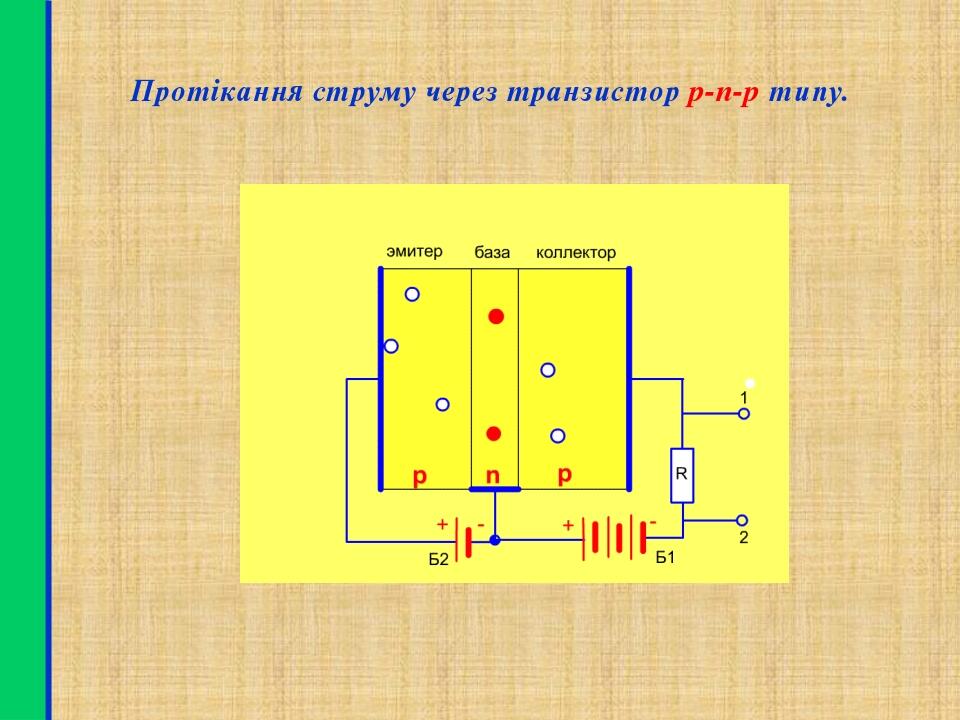

Протікання струму через транзистор p-n-p типу.

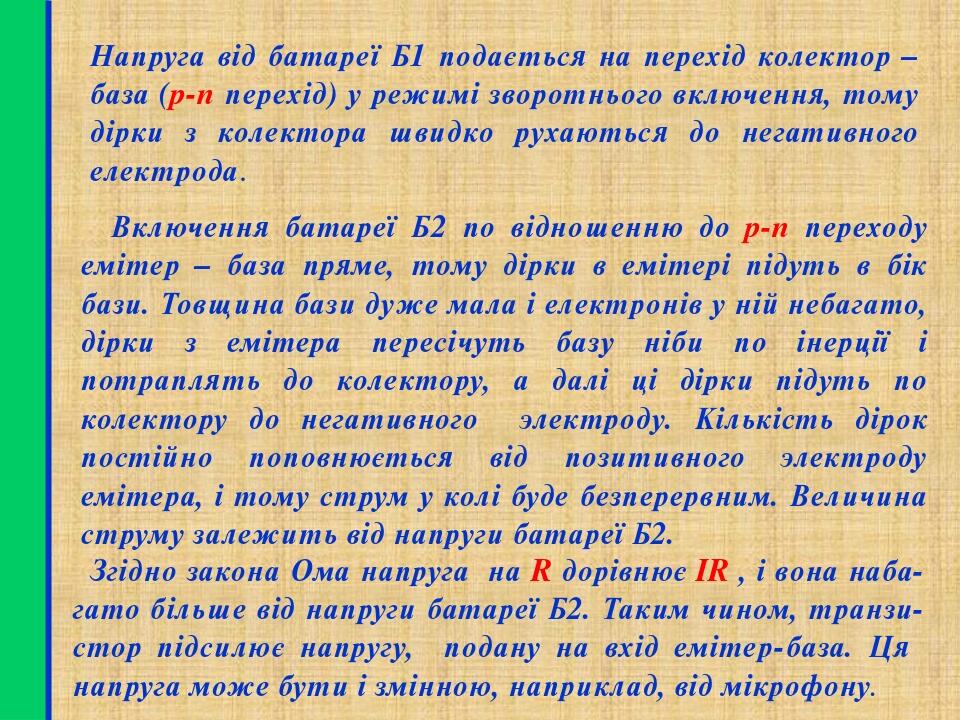

Включення батареї Б2 по відношенню до p-n переходу емітер – база пряме, тому дірки в емітері підуть в бік бази. Товщина бази дуже мала і електронів...

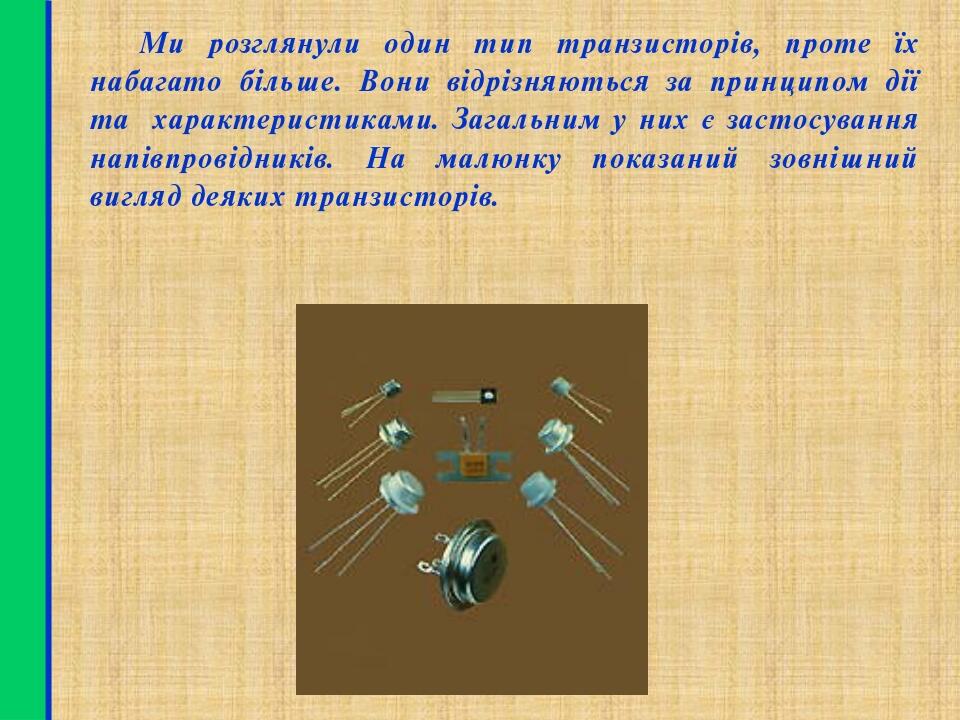

Ми розглянули один тип транзисторів, проте їх набагато більше. Вони відрізняються за принципом дії та характеристиками. Загальним у них є застосува...

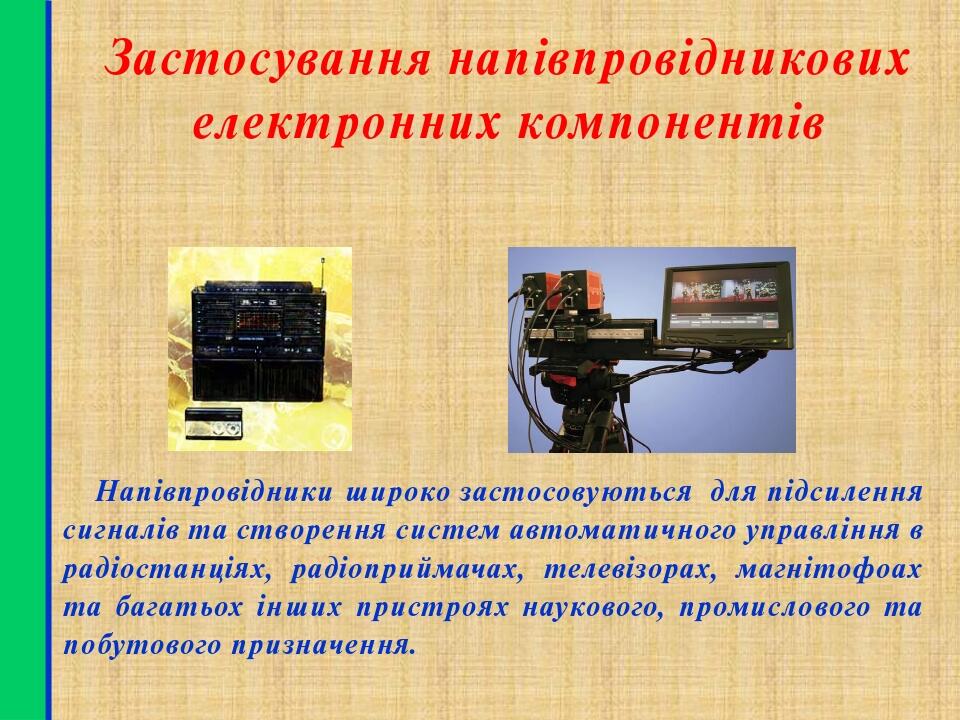

Застосування напівпровідникових електронних компонентів Напівпровідники широко застосовуються для підсилення сигналів та створення систем автоматич...

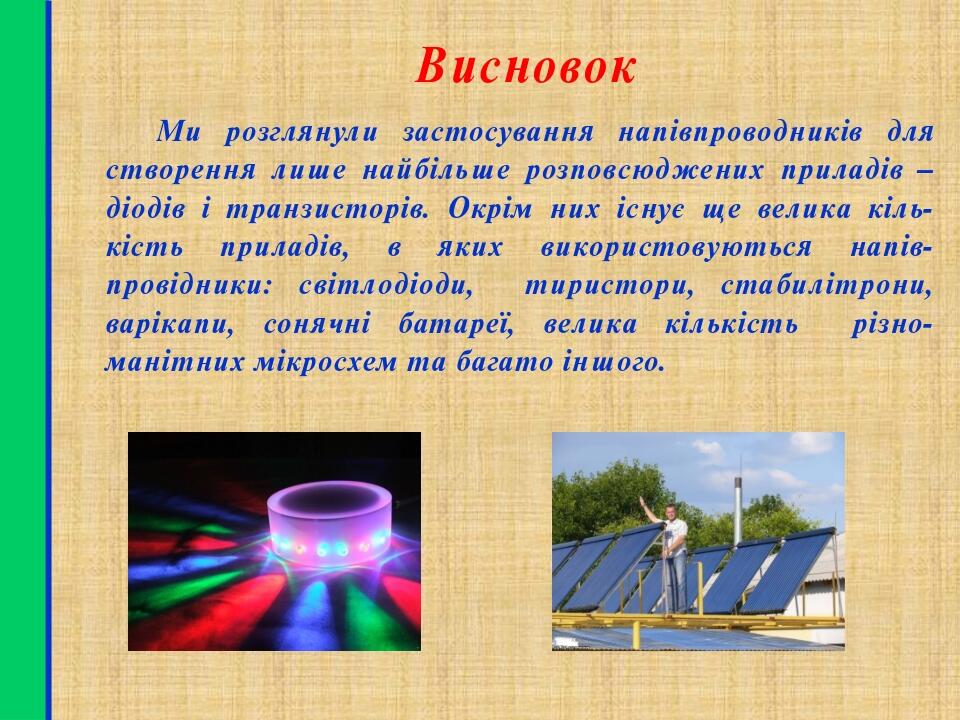

Висновок Ми розглянули застосування напівпроводників для створення лише найбільше розповсюджених приладів – діодів і транзисторів. Окрім них існує ...

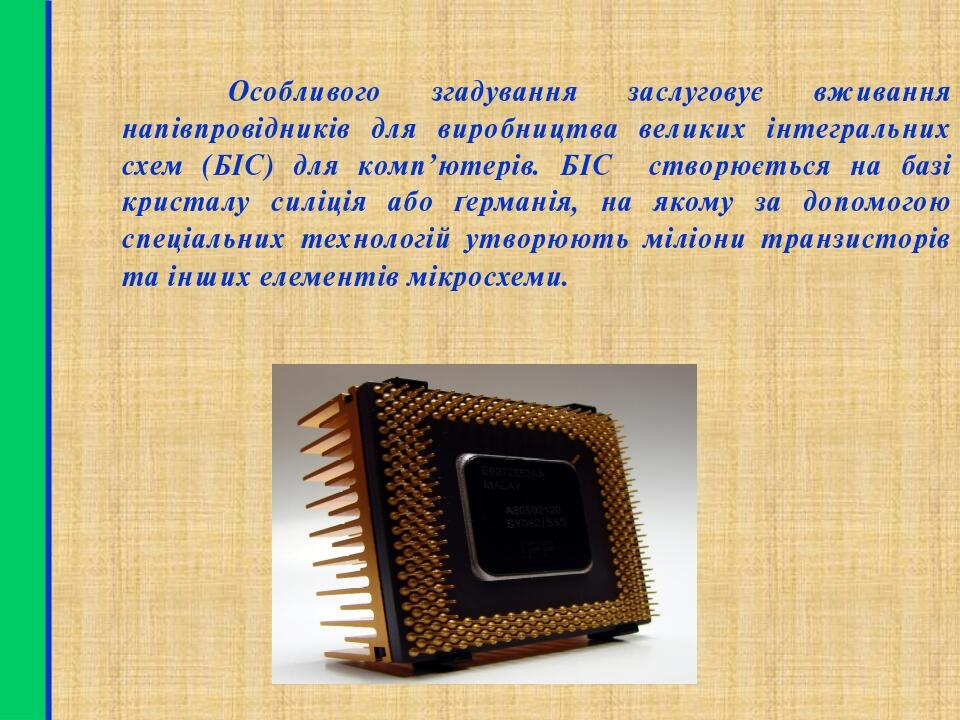

Особливого згадування заслуговує вживання напівпровідників для виробництва великих інтегральних схем (БІС) для комп’ютерів. БІС створюється на базі...

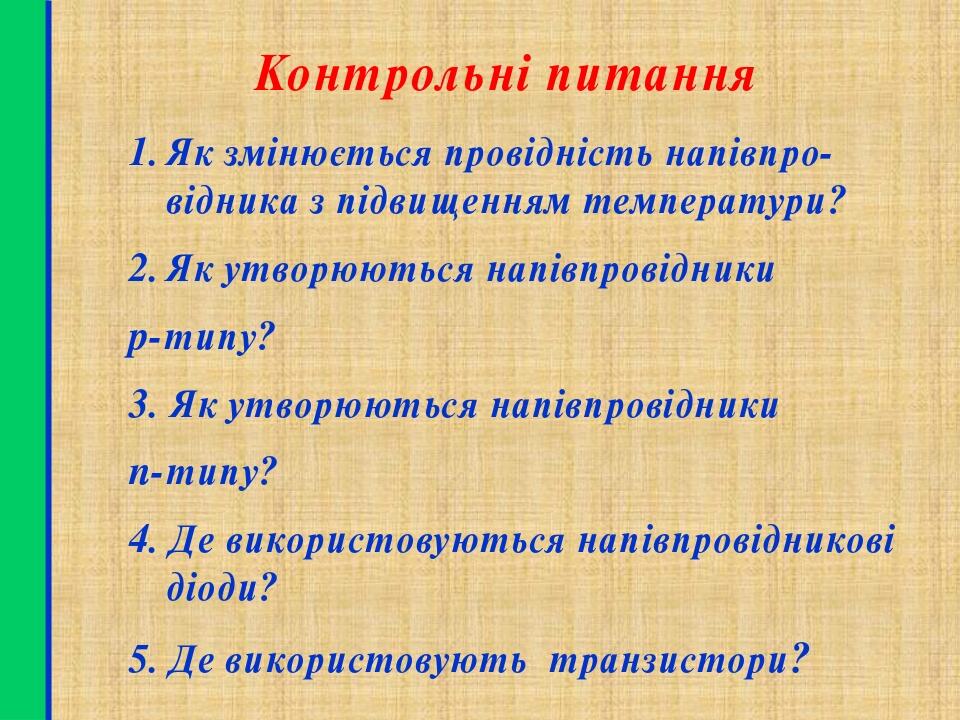

Контрольні питання Як змінюється провідність напівпро-відника з підвищенням температури? Як утворюються напівпровідники p-типу? 3. Як утворюються н...

‹‹ ‹
