Інструкційно-технологічна картка №18.1

Тема: Часткове розбирання, вивчення будови й роботи, складання коробки зміни передач.

Мета заняття: Одержати практичні навички розбирання й складання коробки зміни передач; вивчити будову і взаємодію деталей коробки зміни передач.

Матеріальне забезпечення: Коробка зміни передач автомобіля ГАЗ-66-11, встановлена на стенді; молоток; пасатижі; латунна вибивка; ключі торцеві 14 мм.; гайкові ключі 12 мм.; лещата слюсарні; викрутка; технічна серветка; схеми і плакати коробки зміни передач; необхідна література.

Порядок виконання роботи

Завдання 1. Повторення вивченого теоретичного матеріалу

  1. Назвіть і покажіть основні деталі коробки зміни передач.

  2. Покажіть і назвіть, через які деталі передається крутильний момент від ведучого (первинного) вала на ведений (вторинний) при виключенні першої, другої і третьої та четвертої передачі.

  3. Назвіть і покажіть деталі синхронізатора.

  4. Назвіть і покажіть основні частини механізму переключення передач.

  5. Назвіть і покажіть, як і чим запобігається одночасне включення двох передач.

  6. Назвіть і покажіть, який пристрій запобігає самовільному виключенню передач у коробці зміни передач.

  7. Назвіть й покажіть, який пристрій передбачений у коробці зміни передач від випадкового включення заднього ходу.

  8. Що таке пряма передача?

  9. Яка з передач (перша чи друга) має більше передавальне число?

  10. Яка залежність між передавальним числом передачі і крутильним моментом, що передається з ведучого на ведений вал коробки зміни передач?

  11. Назвіть й покажіть, які шестерні в коробці зміни передач обертаються при зупинці автомобіля з працюючим двигуном і включеним зчепленням.

  12. Яка олива використовується для змащення коробки передач?


Завдання 2. Розібрати коробку зміни передач

  • Торцевим ключем викрутіть шість болтів 1 (Мал.21.5) кріплення кришки коробки зміни передач 2 і зніміть кришку з прокладкою 3

  • Викрутіть чотири болти 4 кріплення кришки 5 підшипника первинного ведучого) вала 6 коробки зміни передач і зніміть кришку з прокладкою 7.

  • За допомогою латунної вибиванки вибийте ведучий вал 6 із гнізда картера коробки зміни передач.

  • Вийміть ведучий вал із підшипником.

  • Викрутіть гайку 4 кріплення фланця 5 до веденого вала З (Мал.21.6).

  • Викрутіть три болти 1 кріплення кришки 2 підшипника веденого вала 3.

  • Зніміть кришку й прокладку 6.

  • Спеціальним знімачем зніміть із веденого вала 5 (Мал.21.7) підшипника вала 1 і шестерню приводу спідометра 2.

Зніміть стопорне кільце 3 із підшипника веденого вала 4.

Зніміть ведений вал у зборі через верхній отвір картера коробки зміни передач.

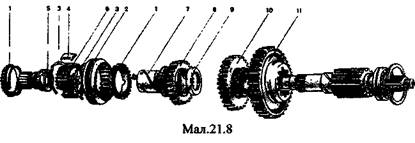

Зніміть із веденого вала (Мал.21.8):

кільце синхронізатора 1 третьої й четвертої передач;

муфту 2 переключення третьої й четвертої передачі;

пружину синхронізатора 3;

сухар 4 синхронізатора;

викрутіть стопорну гайку 5;

ковзну маточину муфту синхронізатора;

розпірну втулку 7 третьої передачі;

шестерню 8 третьої передачі;

упорну шайбу 9 другої передачі 10;

шестерню першої передачі і заднього ходу 11.

12. Не проводячи подальшого розбирання, вивчіть конструкцію проміжного вала в наступній послідовності:

а) познайомтесь з конструкцією картера коробки зміни передач, знайдіть місце розміщення ведучого, веденого й проміжного вала, а також вісь блока шестерень заднього ходу і виясніть, як вони встановлюються в картері коробки зміни передач;

б) виясніть конструкцію проміжного вала і знайдіть шестерні постійного зачеплення ведучого і проміжного валів, шестерні першої, другої, третьої, четвертої, проміжного й веденого валів, а також блока шестерень заднього ходу;

в) виясніть, як включаються різні передачі й передача заднього ходу, прослідкуйте за положенням верхнього кінця важеля переключення передач, штоків, куль фіксаторів і куль замків механізму переключення.

г) прослідкуйте за послідовністю передачі обертання від ведучого до веденого вала, за напрямком і частотою обертання валів коробки передач;

д) виясніть, як заливається трансмісійна олива в картер коробки зміни передач і як зливається з нього, чому вона не витікає з картера через підшипники.


Завдання 3. Скласти опис деталей механізму переключення передачі і заповнити таблицю


№ п/п

Назва деталі

Призначення

Матеріал

Кількість












Завдання 4. Провести складання коробки зміни передач

Складання коробки зміни передач проводиться у зворотному порядку її розбиранню.
