Інструкційно-технологічна картка №15


Тема. Охолодження двигуна

Розбирання, складання та вивчення будови й роботи, складання вузлів і приладів охолодної системи.


Мета заняття: Набути навички з будовою й роботою охолодної системи двигуна та навички розбирання й складання вузлів і приладів охолодної системи.


Матеріальне забезпечення: Укомплектований двигун ЗІЛ-130 або ЗМЗ-53 приладами охолодної системи, комплектний радіатор охолодної рідини; насос рідини разом із вентилятором; схеми і плакати охолодної системи різних автомобільних двигунів; необхідна література.


Інструменти, обладнання й пристрої: знімач для знімання маточини шківа вентилятора; ключі гайкові двосторонні 9, 12, 14, 17, 19, 22 мм; торцевий ключ 24 мм; коловоротний ключ із змінною головкою; бородок 3 мм; викрутка; плоскогубці; молоток 0,5 кг; мідна (дерев'яна вибиванка довжиною 10 см , діаметром 2,5 см); ганчірки; слюсарний верстат; солідолонагнітач.


Вказівки до роботи: знятий з двигуна насос рідини розбирати й складати на верстаку, користуючись лещатами й пристроєм для знімання маточини. Після складання насоса перевіряють легкість обертання вала в підшипниках.


Порядок виконання роботи


Завдання І. Повторення вивченого теоретичного матеріалу

1. Які вузли і прилади складають охолодну систему, яке призначення кожного з них?

2. Яке призначення парового й повітряного клапанів у кришці наливної горловини, коли і як діють кожен із них?

3. Які переваги закритої охолодної системи?

4. Яка будова насоса рідини і самопритискного сальника? Яке їх призначення?

5. Яку будову має термостат і як він працює?

6. Яка будова радіатора? Яке його призначення?

7. Яку будова вентилятора? Яке його призначення?

8. Яка послідовність розбирання насоса рідини та самопритискного сальника?


Завдання 2. Вивчити будову радіатора

Ознайомтесь з будовою радіатора й кріпленням штанг (рукавів) до підвідних і відвідних патрубків.

Розберіться, як кріпляться трубки й пластинки серцевини радіатора.

Зніміть пробку наливної горловини радіатора й ознайомтесь з будовою й роботою парового та повітряного клапанів.

Огляньте наливну горловину, знайдіть місце розміщення паровідвідної трубки і поставте пробку горловини на місце.

Огляньте місце розміщення зливних краників радіатора, ознайомтесь з їх будовою й принципом роботи.

Огляньте місце встановлення й кріплення радіатора на автомобілі і виясніть спосіб його з'єднання із сорочкою охолодження двигуна.

Виясніть місце розміщення, конструкцію й керування жалюзями радіатора.


Завдання 3. Розібрати насос рідини

Викрутіть чотири болти кріплення вентилятора, зніміть вентилятор і шків із маточини.

В ідкрутіть торцевим ключем гайки кріплення корпуса підшипників до корпусу насоса, роз'єднайте їх, легко постукуючи молотком, зніміть прокладку, обережно відділіть її від корпуса викруткою.

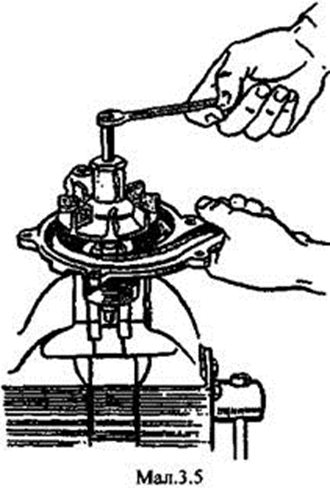

Викрутіть болт кріплення крильчатки на валі насоса і, притримуючи викруткою від прокручування, за допомогою знімача зніміть крильчатку з вала насоса (Мал.3.5).

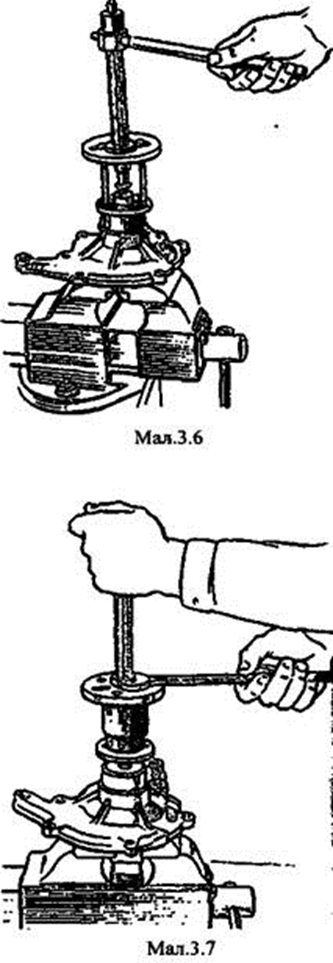

Розшплінтуйте гайку кріплення маточини і зніміть, як показано (Мал.3.6), маточину шківа насоса рідини.

5. Викрутіть за допомогою викрутки ущільнювач у зборі із гнізда крильчатки, роз'єднайте гумову ущільнюючу манжетку з пружиною.

За допомогою плоскогубців зніміть замикальне кільце переднього підшипника.

Встановіть корпус насоса на губку лещат і, злегка постукуючи молотком по дерев'яній вибивці, яку встановити в торець валика з боку крильчатки, випресуйте валик із корпусу.


Завдання 4. Скласти насос рідини

Складання проведіть у послідовності, зворотній до розбирання. Напресуйте маточину шківа насоса рідини (Мал.3.7).


Завдання 5. Скласти опис деталей насоса рідини (гідронасоса) і заповнити таблицю


№ п/п

Назва деталі

Призначення

Матеріал

Кількість
