ПРЕЗЕНТАЦІЯ НА ТЕМУ: Технологія електродугового різання металу

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ПРОФЕСІЙНО-ТЕХНІЧНИЙ НАВЧАЛЬНИЙ ЗАКЛАД «БРОВАРСЬКИЙ ПРОФЕСІЙНИЙ ЛІЦЕЙ» ПРЕЗЕНТАЦІЯ НА ТЕМУ: Технологі...

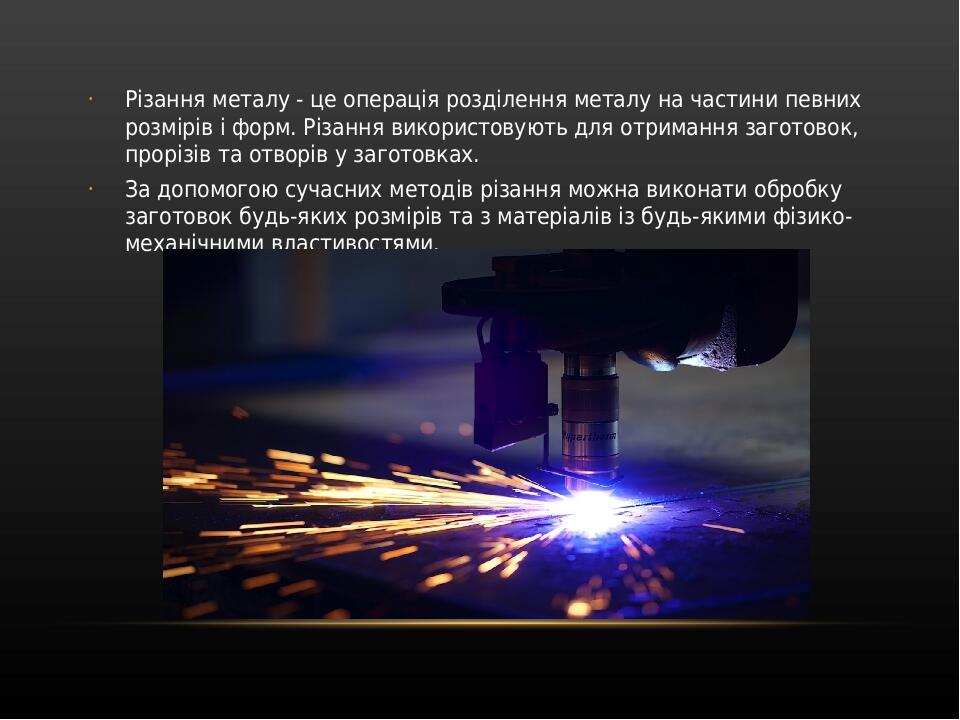

Різання металу - це операція розділення металу на частини певних розмірів і форм. Різання використовують для отримання заготовок, прорізів та отвор...

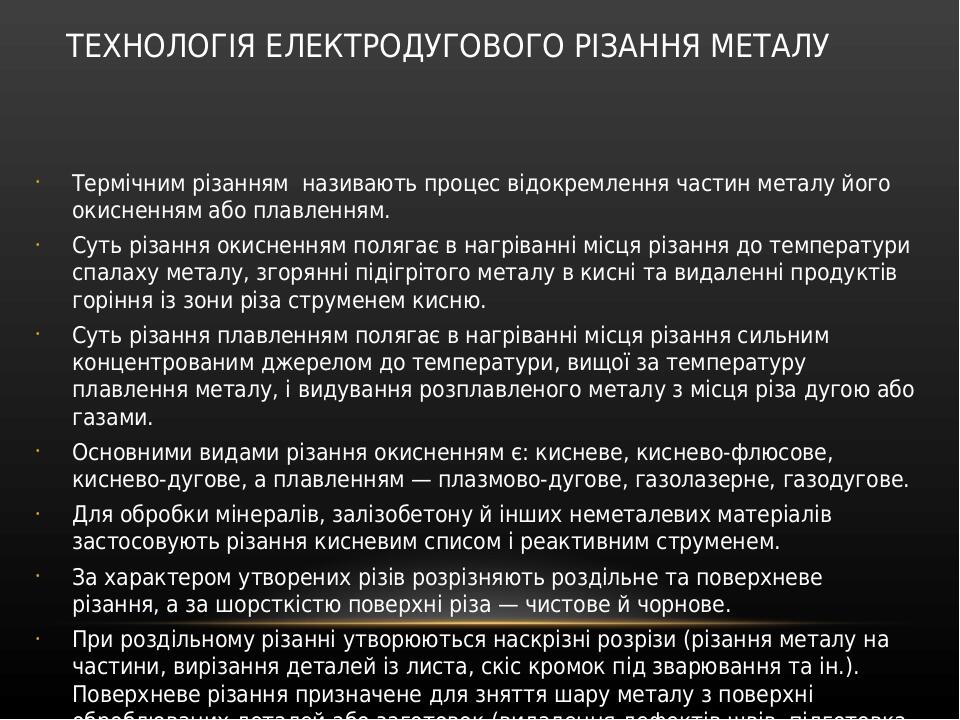

ТЕХНОЛОГІЯ ЕЛЕКТРОДУГОВОГО РІЗАННЯ МЕТАЛУ ТЕХНОЛОГІЯ ЕЛЕКТРОДУГОВОГО РІЗАННЯ МЕТАЛУ. ОСОБЛИВОСТІ РІЗ...

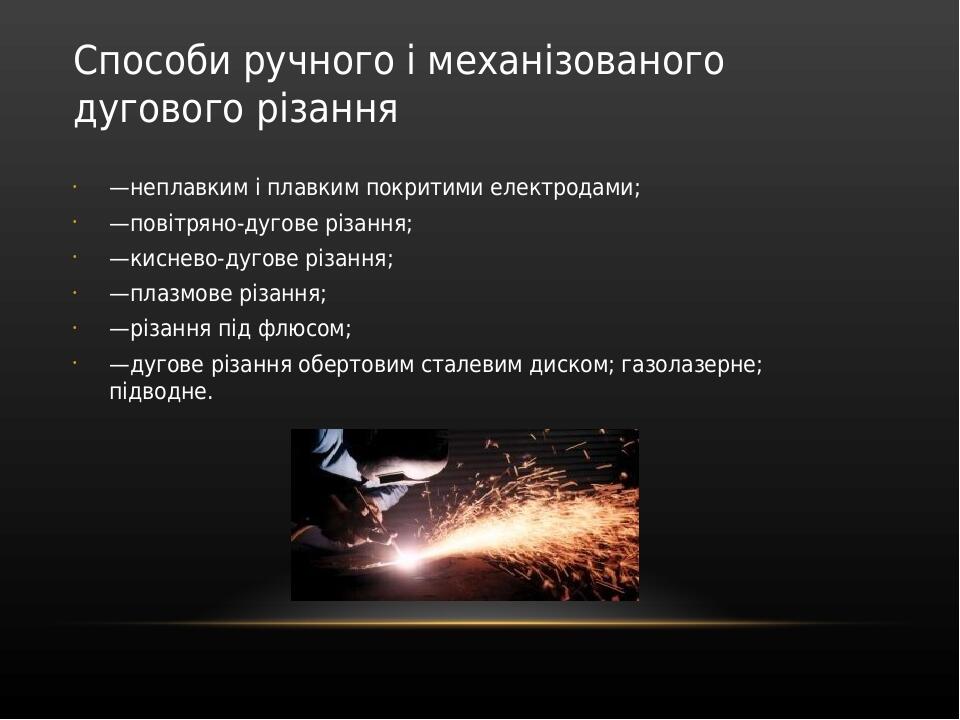

Способи ручного і механізованого дугового різання —неплавким і плавким покритими електродами; —повітряно-дугове різання; —киснево-дугове різання; —...

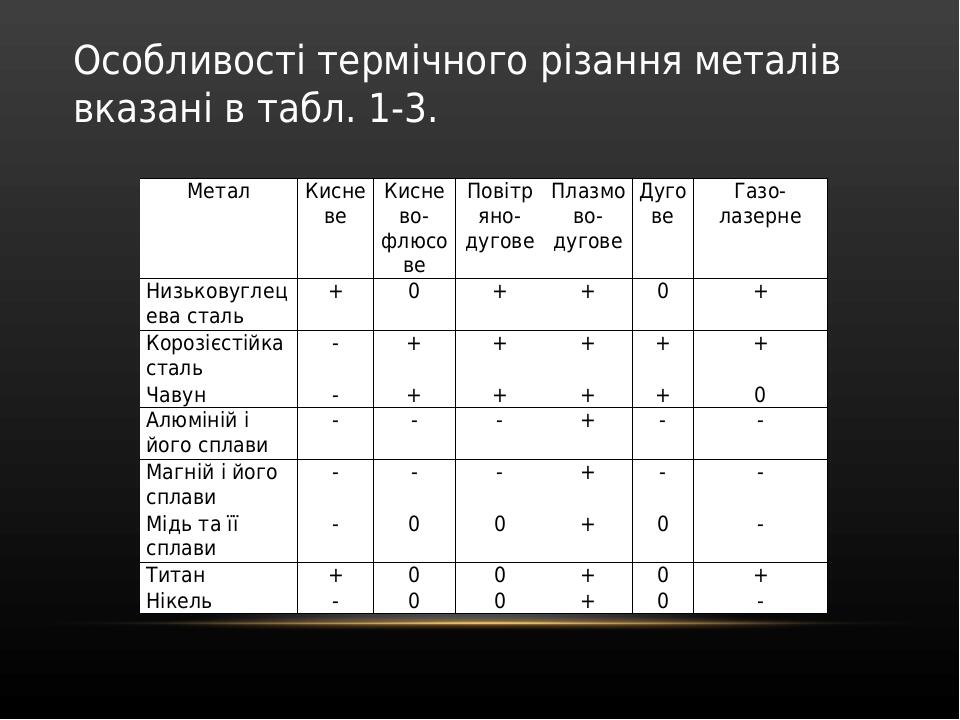

Особливості термічного різання металів вказані в табл. 1-3. Метал Кисневе Киснево-флюсове Повітряно-дугове Плазмово-дугове Дугове Газо-лазерне Низь...

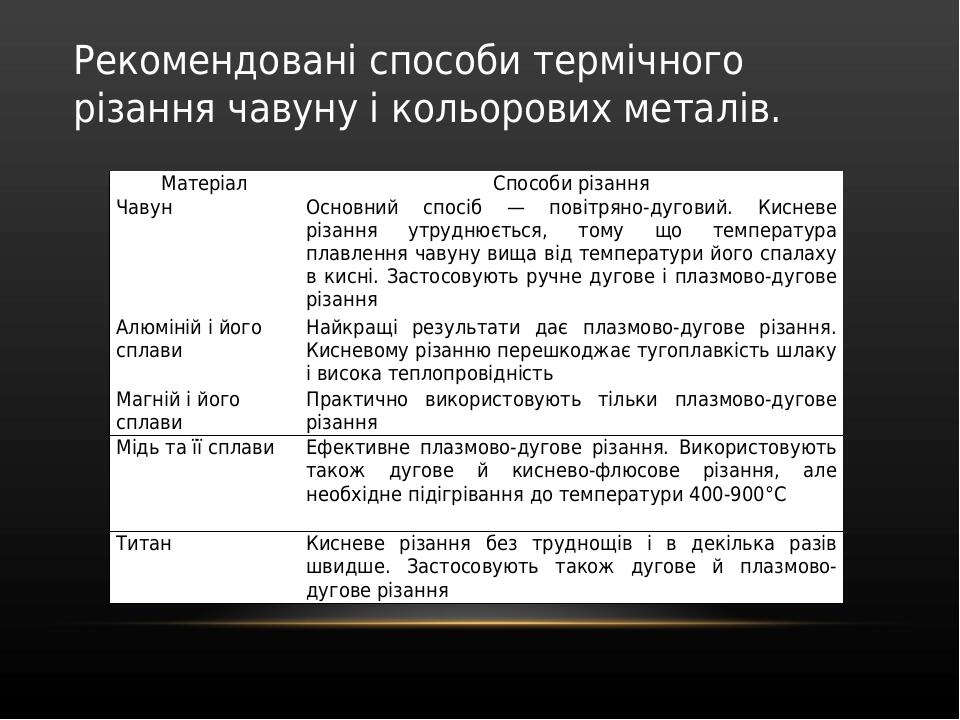

Рекомендовані способи термічного різання чавуну і кольорових металів. Матеріал Способи різання Чавун Основний спосіб — повітряно-дуговий. Кисневе р...

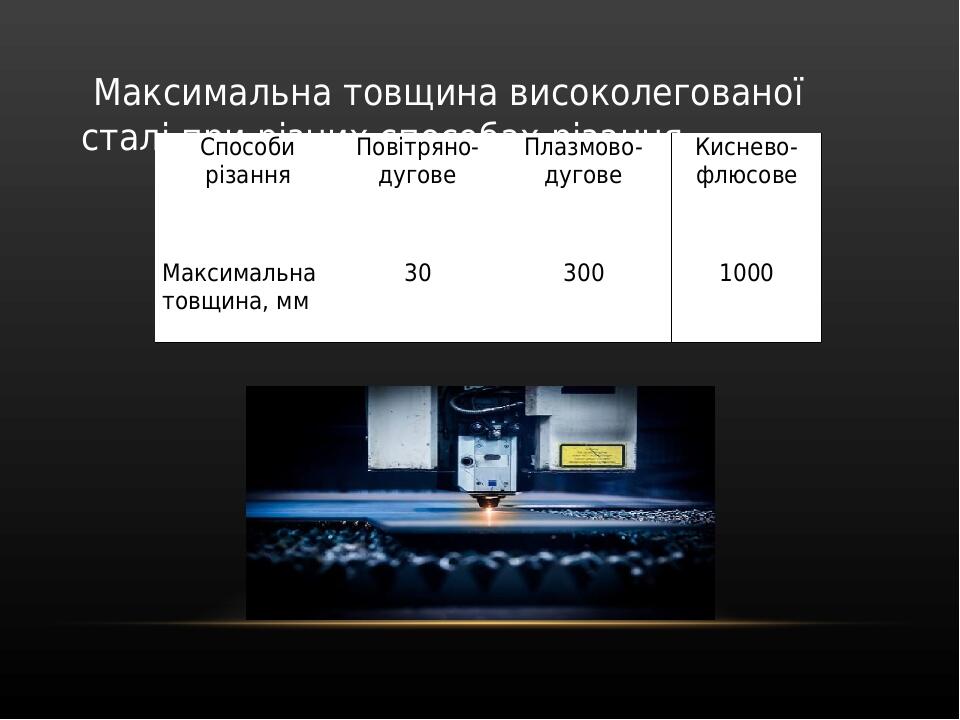

Максимальна товщина високолегованої сталі при різних способах різання. Способи різання Повітряно-дугове Плазмово-дугове Киснево-флюсове Максимал...

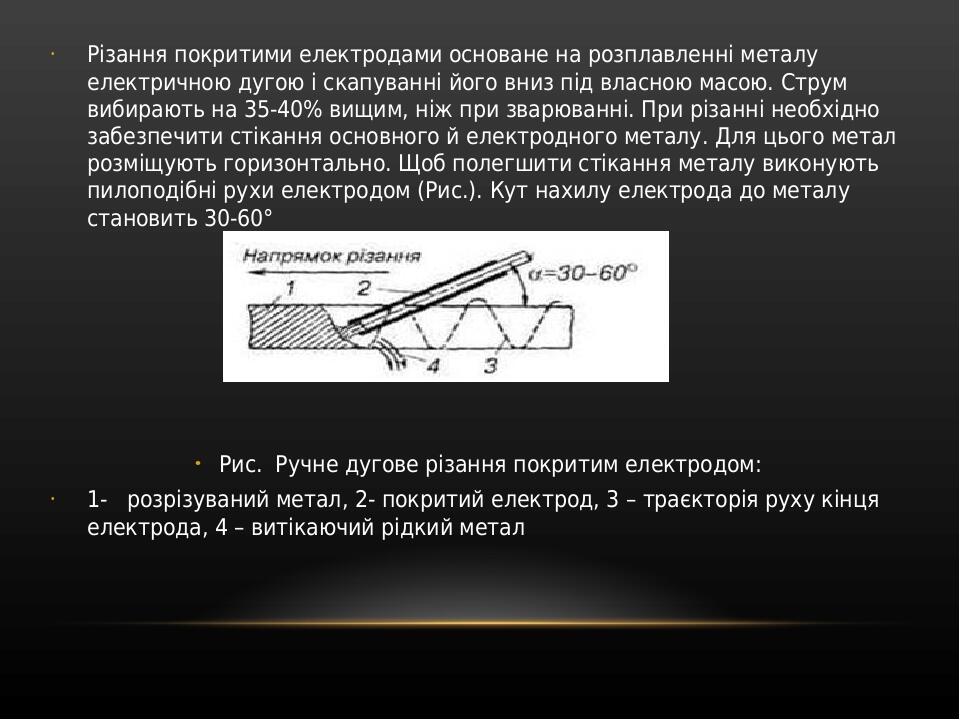

Різання покритими електродами основане на розплавленні металу електричною дугою і скапуванні його вниз під власною масою. Струм вибирають на 35-40%...

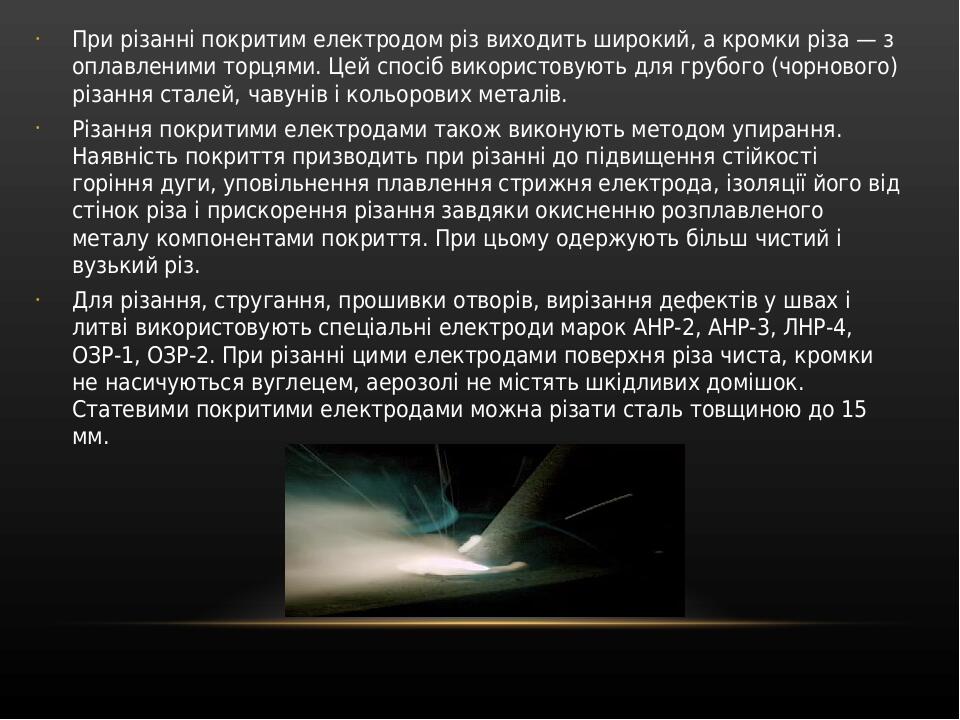

При різанні покритим електродом різ виходить широкий, а кромки різа — з оплавленими торцями. Цей спосіб використовують для грубого (чорнового) різа...

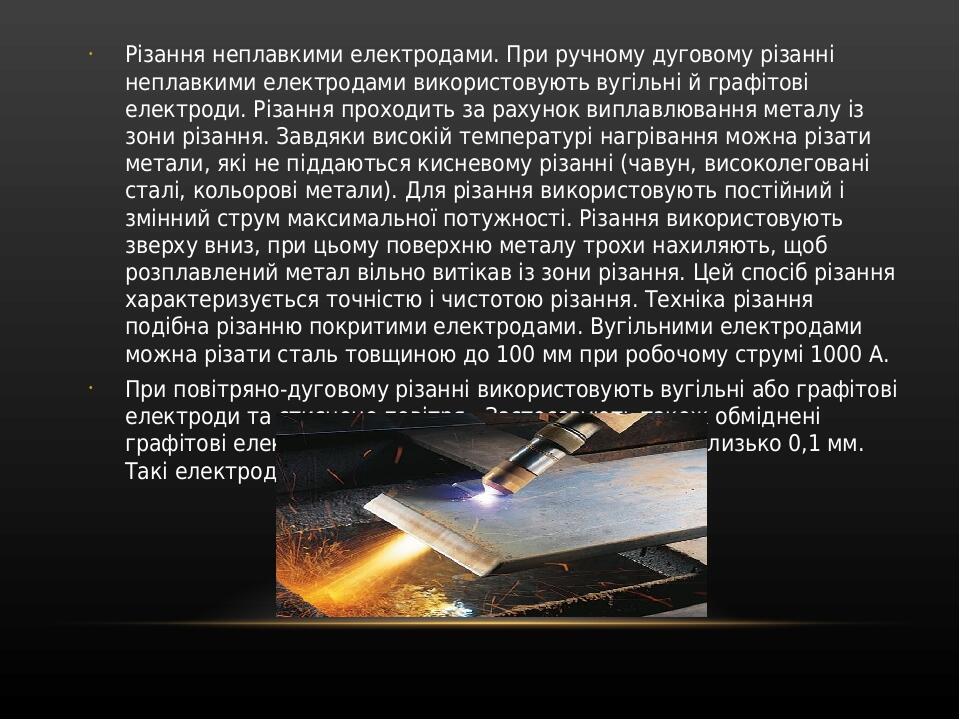

Різання неплавкими електродами. При ручному дуговому різанні неплавкими електродами використовують вугільні й графітові електроди. Різання проходит...

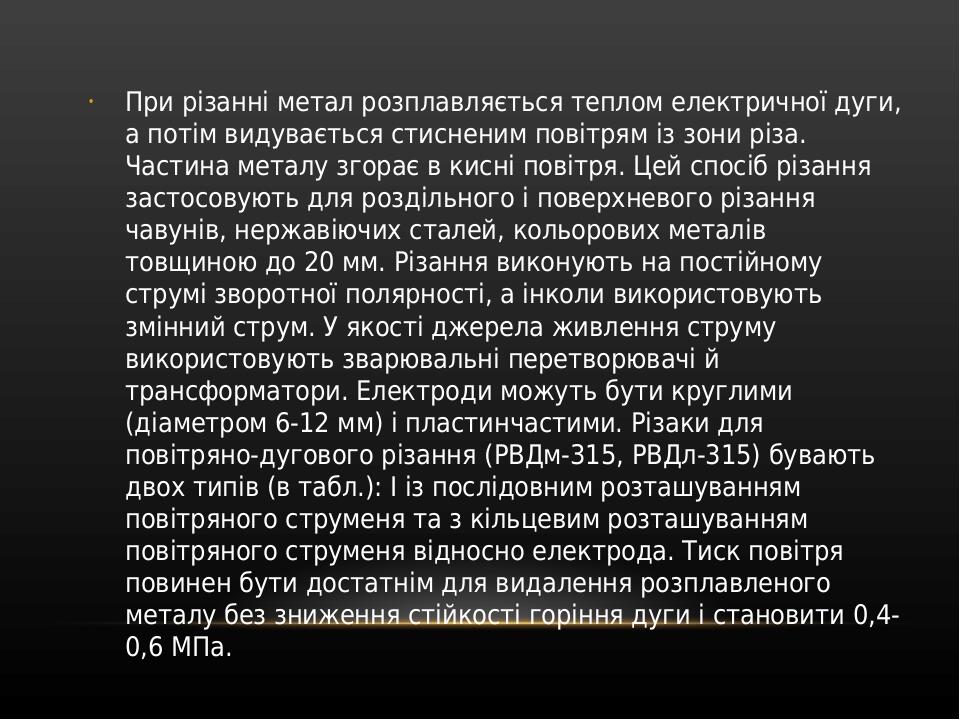

При різанні метал розплавляється теплом електричної дуги, а потім видувається стисненим повітрям із зони різа. Частина металу згорає в кисні повітр...

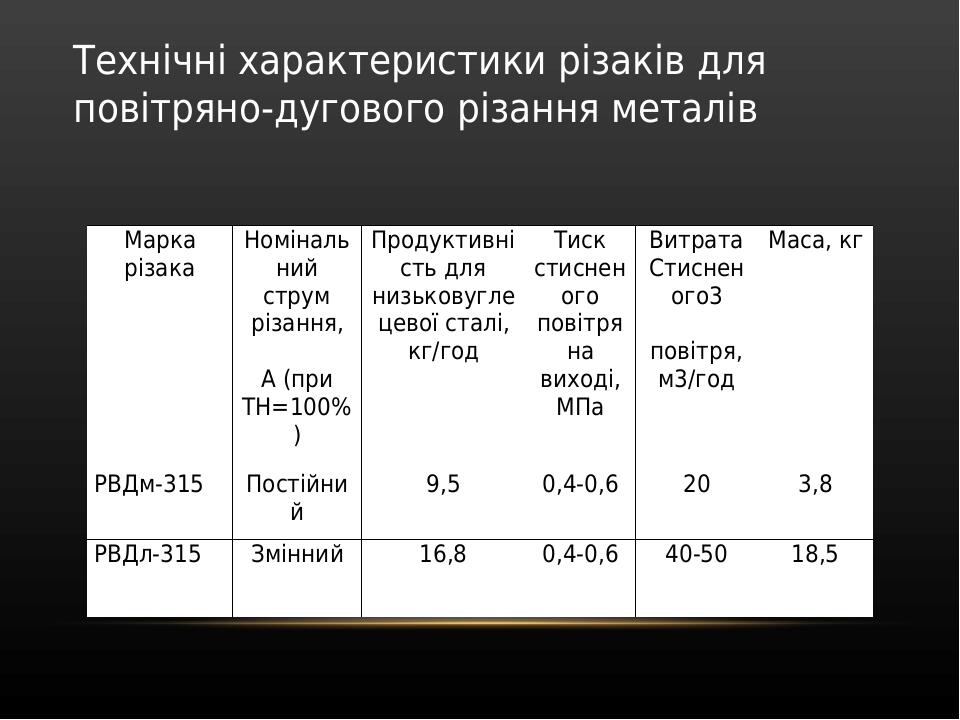

Технічні характеристики різаків для повітряно-дугового різання металів Марка різака Номінальний струм різання, А (при ТН=100%) Продуктивність для...

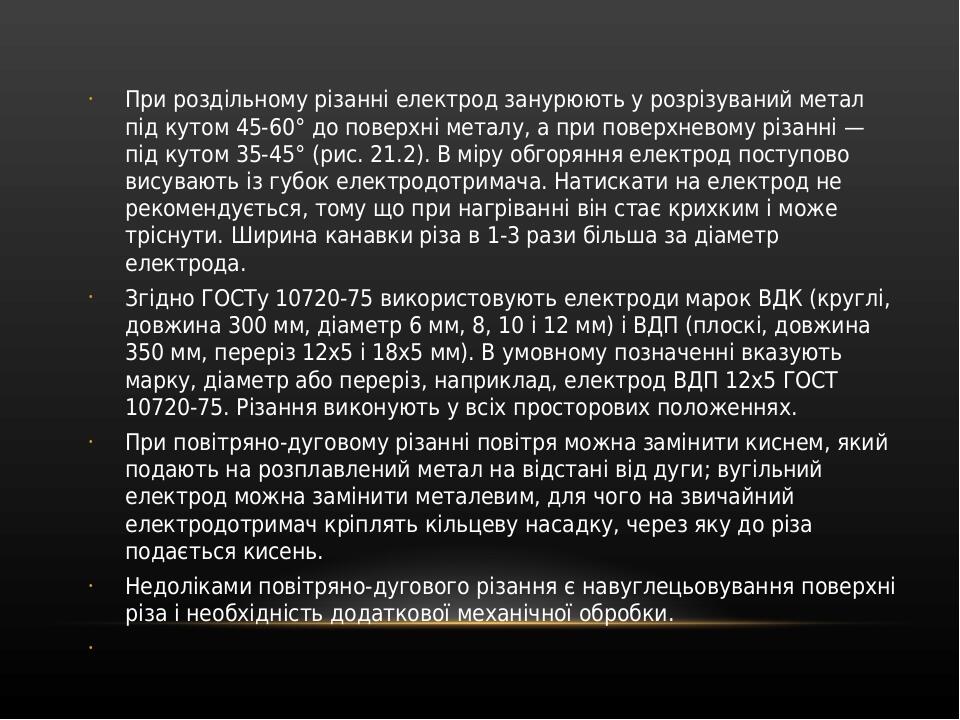

При роздільному різанні електрод занурюють у розрізуваний метал під кутом 45-60° до поверхні металу, а при поверхневому різанні — під кутом 35-45° ...

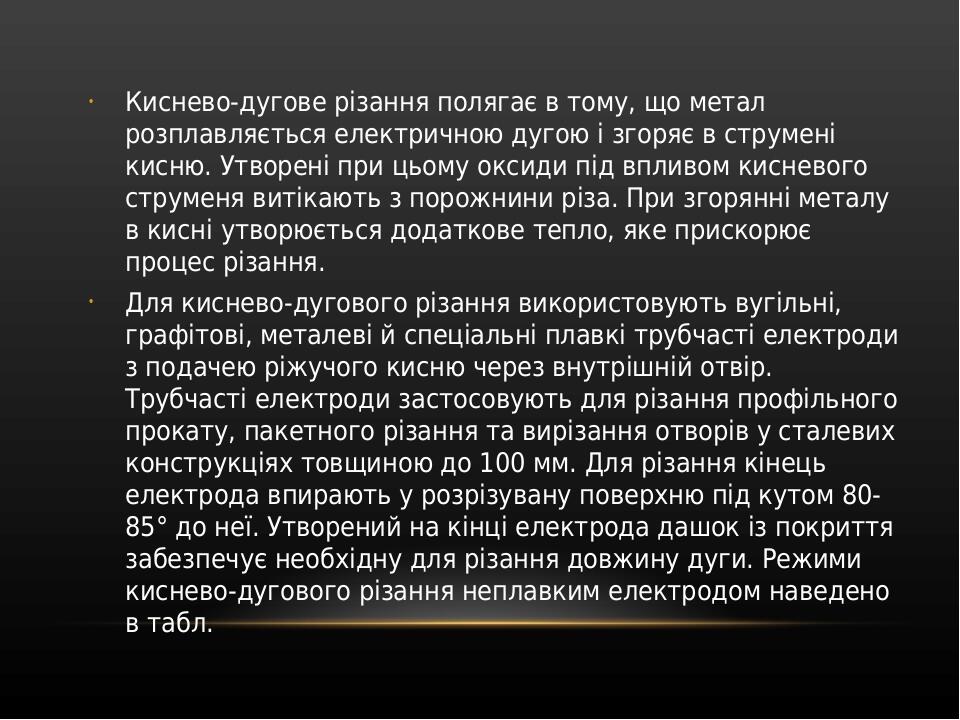

Киснево-дугове різання полягає в тому, що метал розплавляється електричною дугою і згоряє в струмені кисню. Утворені при цьому оксиди під впливом к...

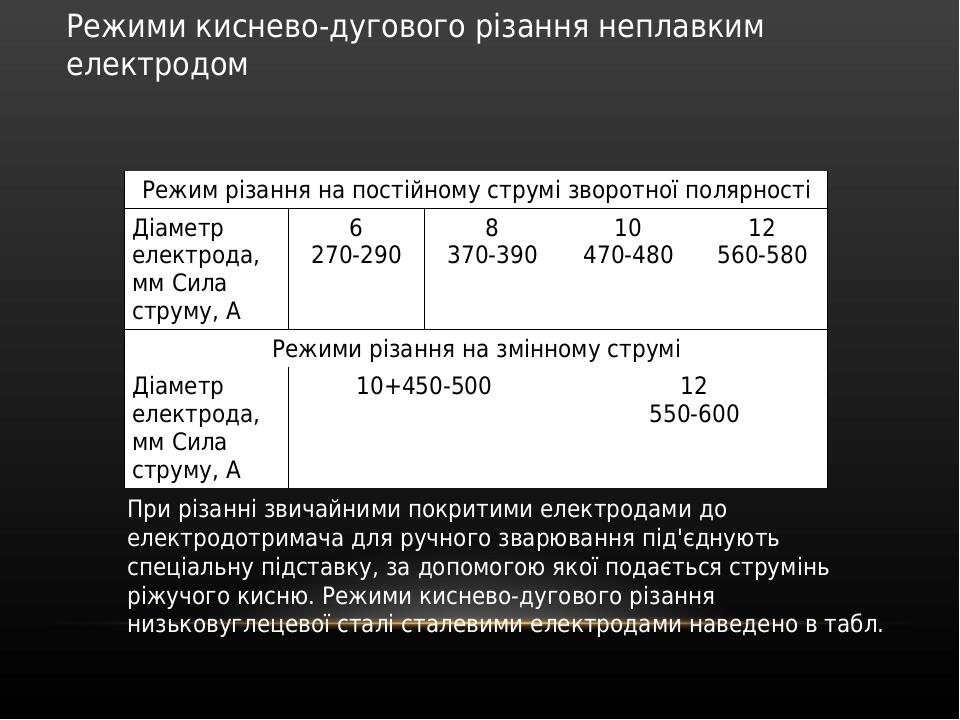

Режими киснево-дугового різання неплавким електродом При різанні звичайними покритими електродами до електродотримача для ручного зварювання під'єд...

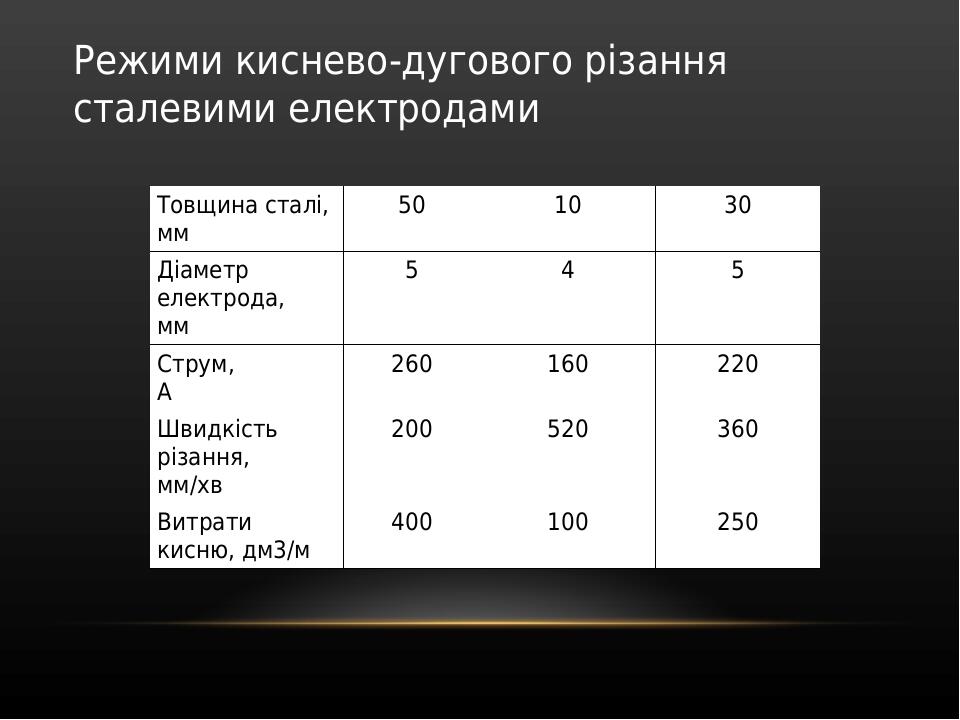

Режими киснево-дугового різання сталевими електродами Товщина сталі, мм 50 10 30 Діаметр електрода, мм 5 4 5 Струм, А ...

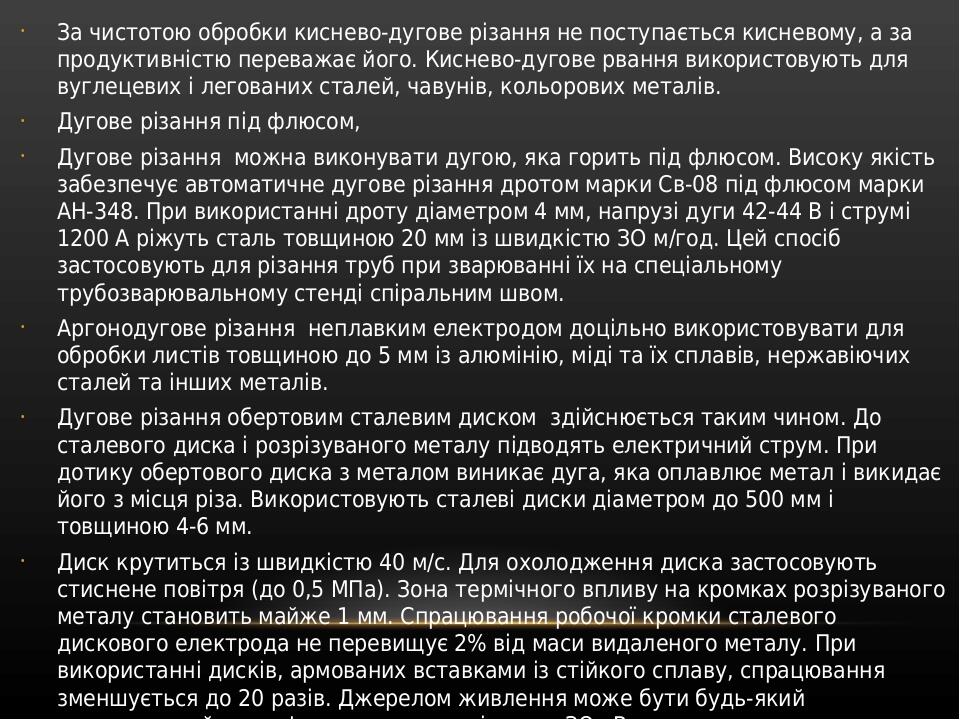

За чистотою обробки киснево-дугове різання не поступається кисневому, а за продуктивністю переважає його. Киснево-дугове рвання використовують для ...

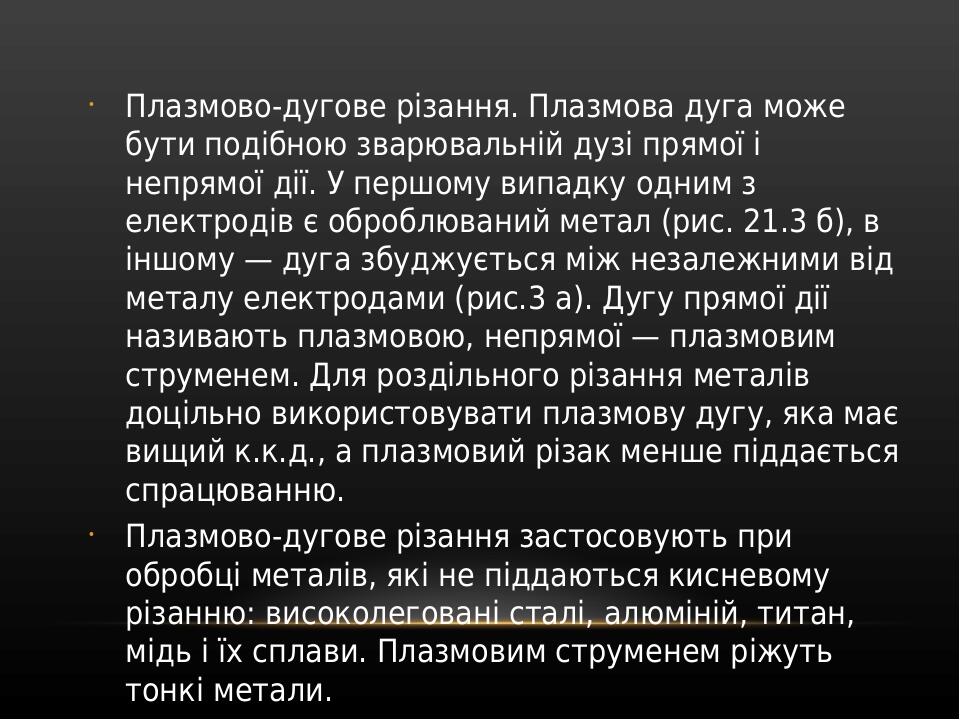

Плазмово-дугове різання. Плазмова дуга може бути подібною зварювальній дузі прямої і непрямої дії. У першому випадку одним з електродів є оброблюва...

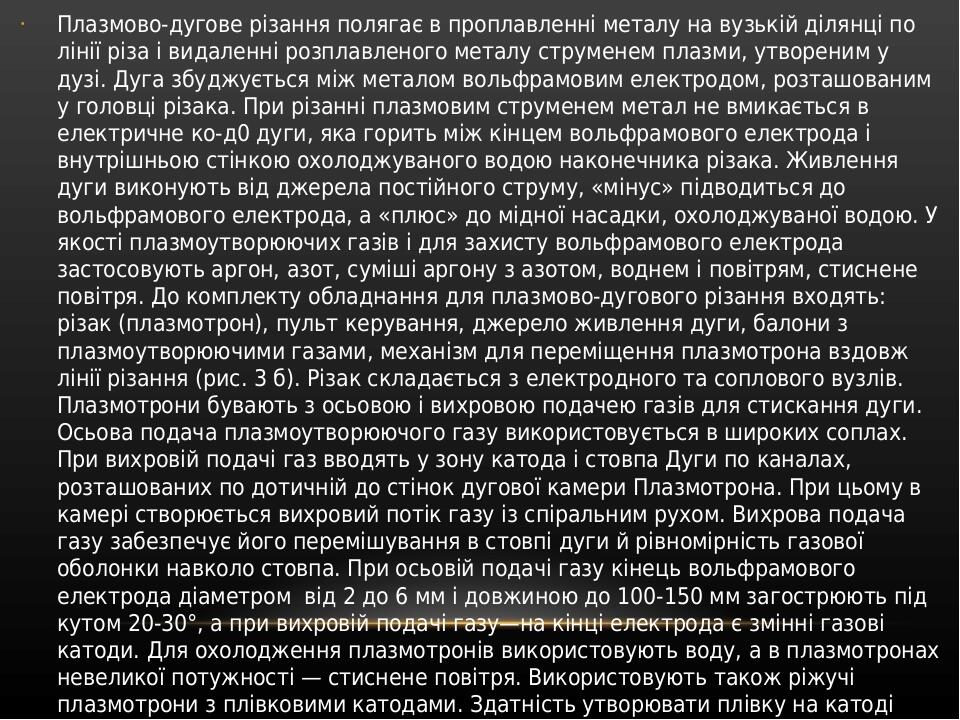

Плазмово-дугове різання полягає в проплавленні металу на вузькій ділянці по лінії різа і видаленні розплавленого металу струменем плазми, утвореним...

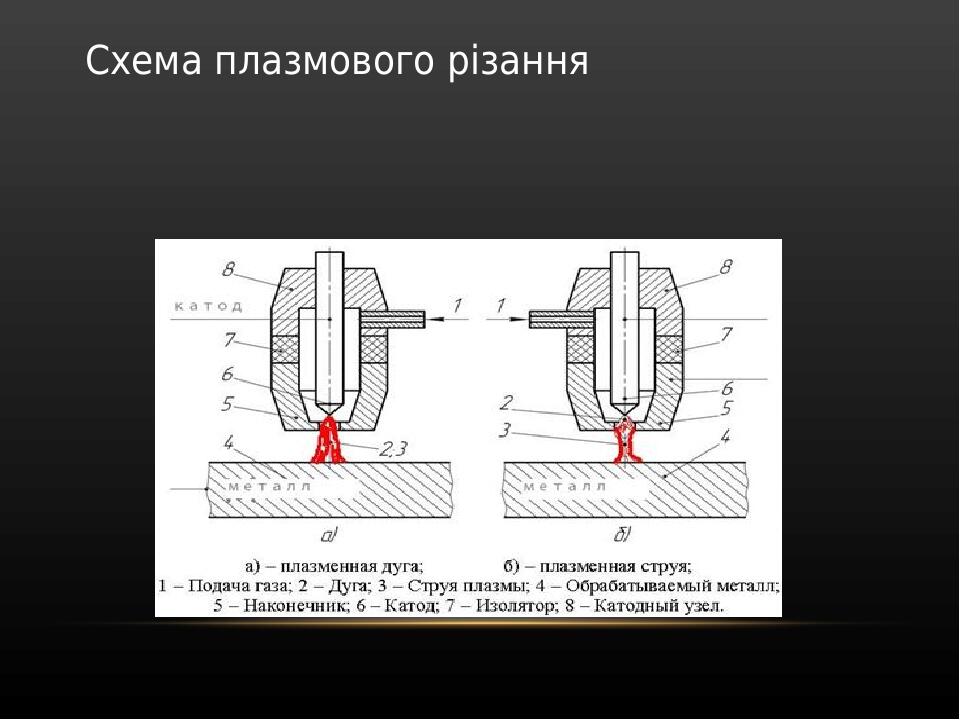

Схема плазмового різання

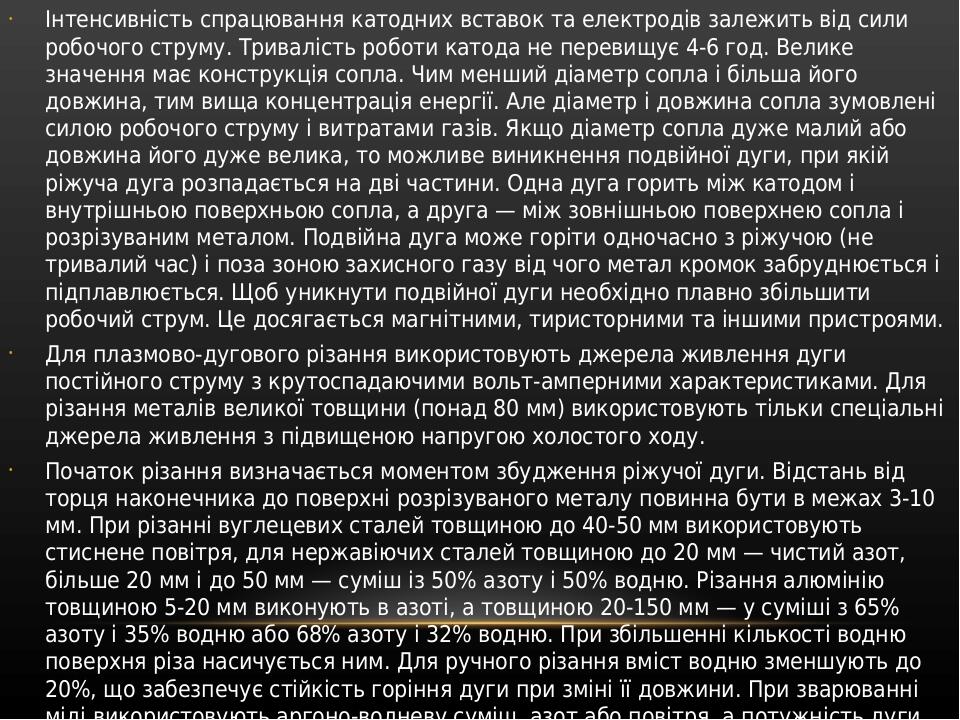

Інтенсивність спрацювання катодних вставок та електродів залежить від сили робочого струму. Тривалість роботи катода не перевищує 4-6 год. Велике з...

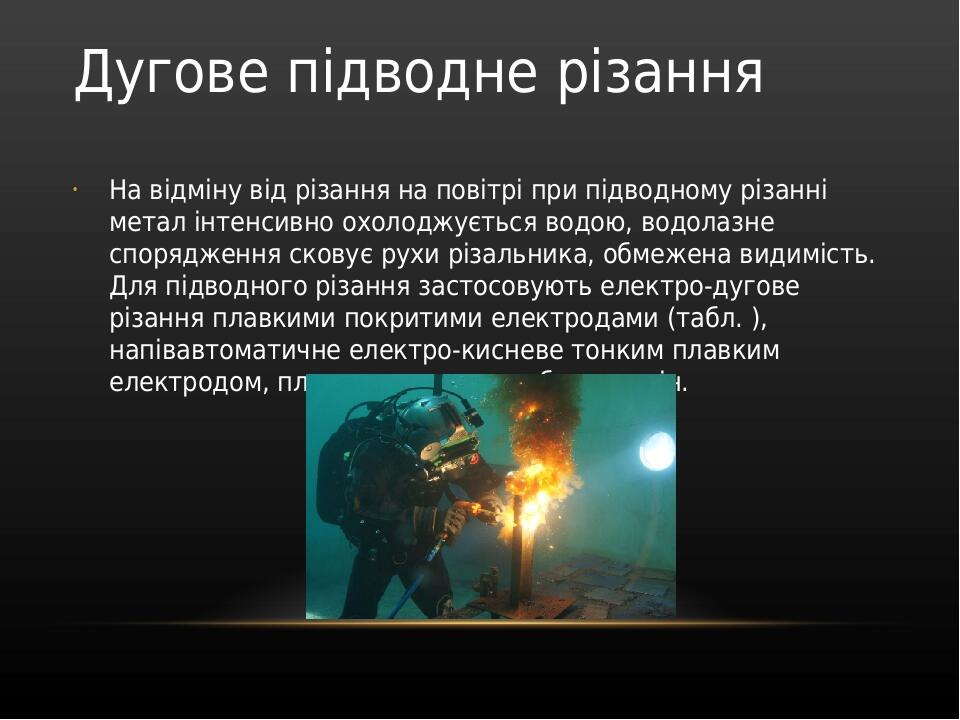

Дугове підводне різання На відміну від різання на повітрі при підводному різанні метал інтенсивно охолоджується водою, водолазне спорядження сковує...

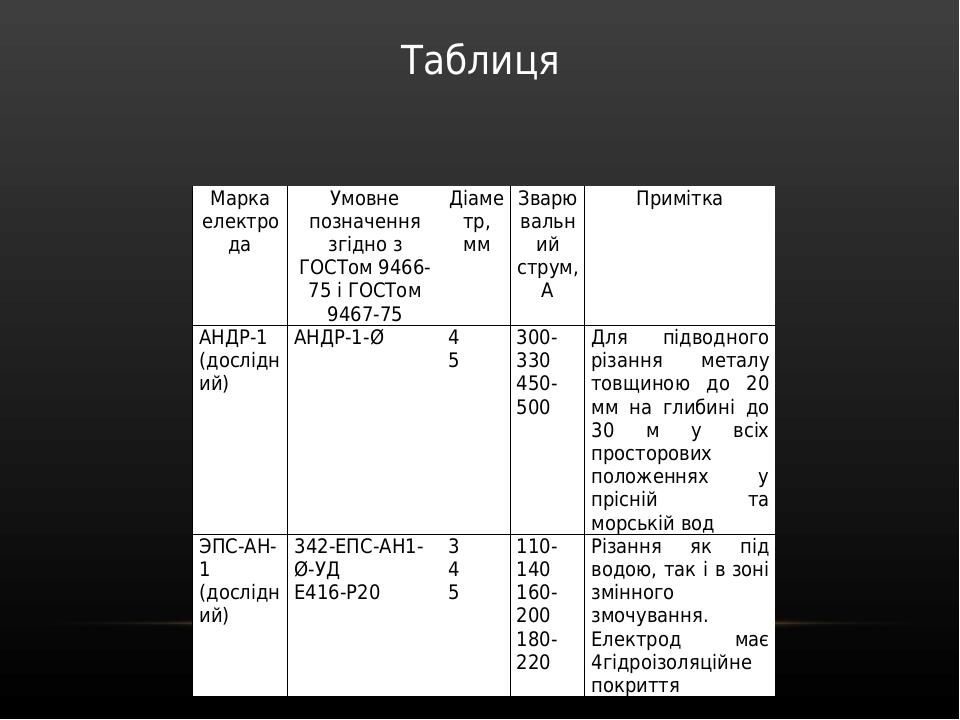

Таблиця Марка електрода Умовне позначення згідно з ГОСТом 9466-75 і ГОСТом 9467-75 Діаметр, мм Зварювальний струм, А Примітка АНДР-1 (дослідний) АН...

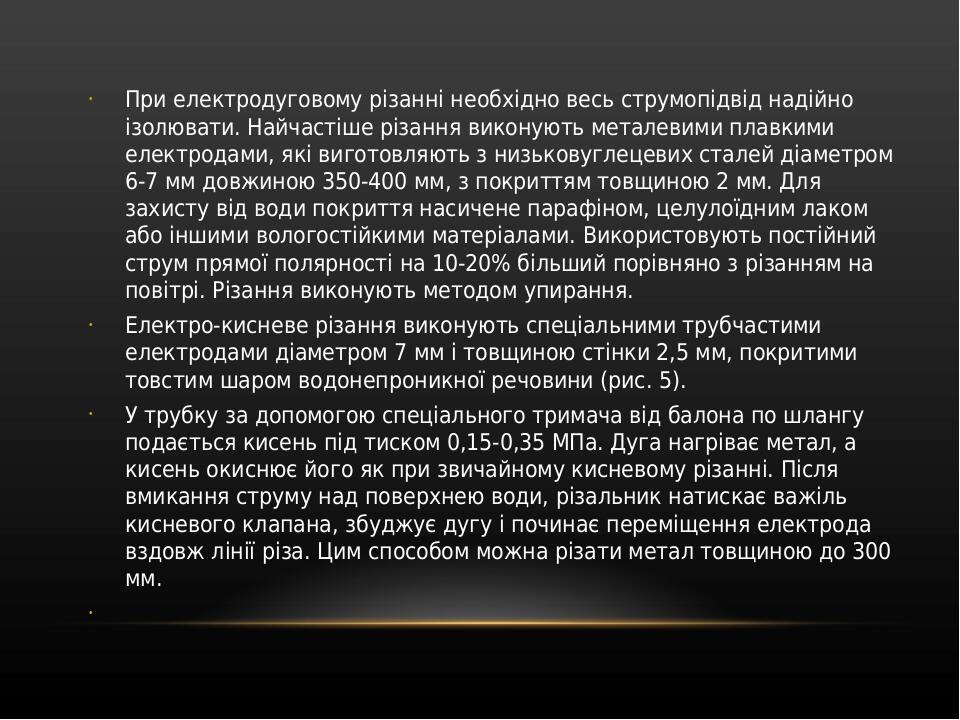

При електродуговому різанні необхідно весь струмопідвід надійно ізолювати. Найчастіше різання виконують металевими плавкими електродами, які вигото...

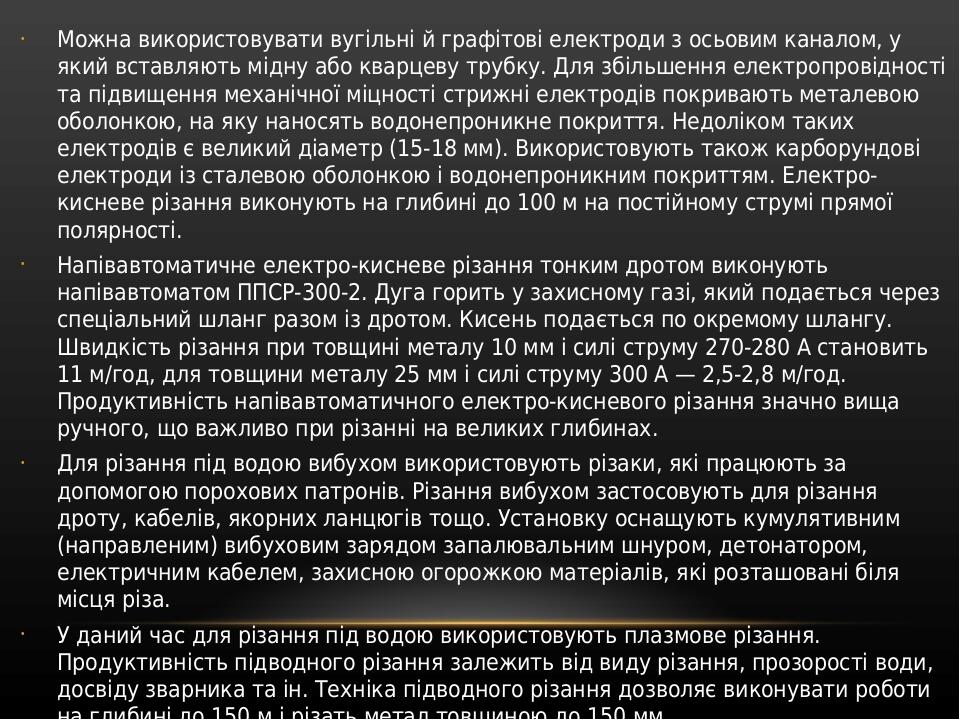

Можна використовувати вугільні й графітові електроди з осьовим каналом, у який вставляють мідну або кварцеву трубку. Для збільшення електропровідно...

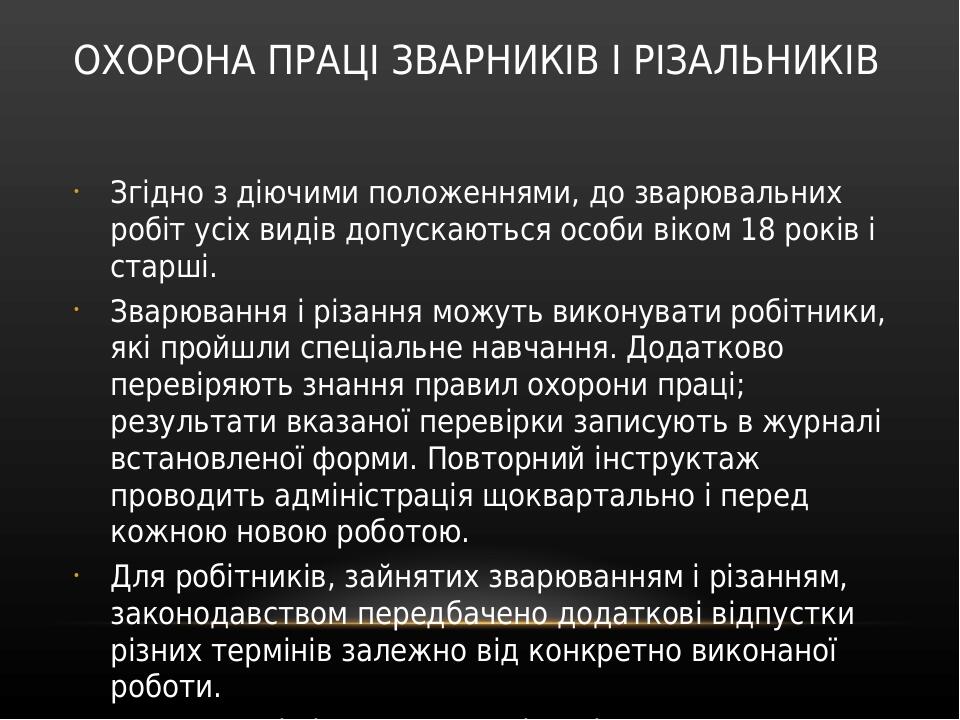

ОХОРОНА ПРАЦІ ЗВАРНИКІВ І РІЗАЛЬНИКІВ Згідно з діючими положеннями, до зварювальних робіт усіх видів допускаються особи віком 18 років і старші. Зв...

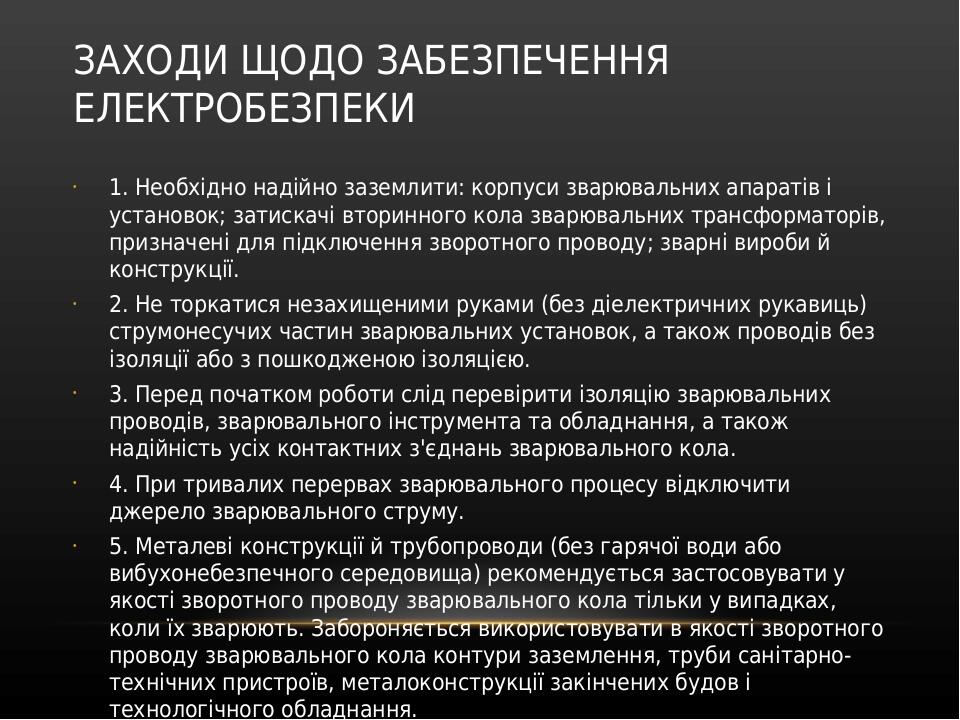

ЗАХОДИ ЩОДО ЗАБЕЗПЕЧЕННЯ ЕЛЕКТРОБЕЗПЕКИ 1. Необхідно надійно заземлити: корпуси зварювальних апаратів і установок; затискачі вторинного кола зварюв...

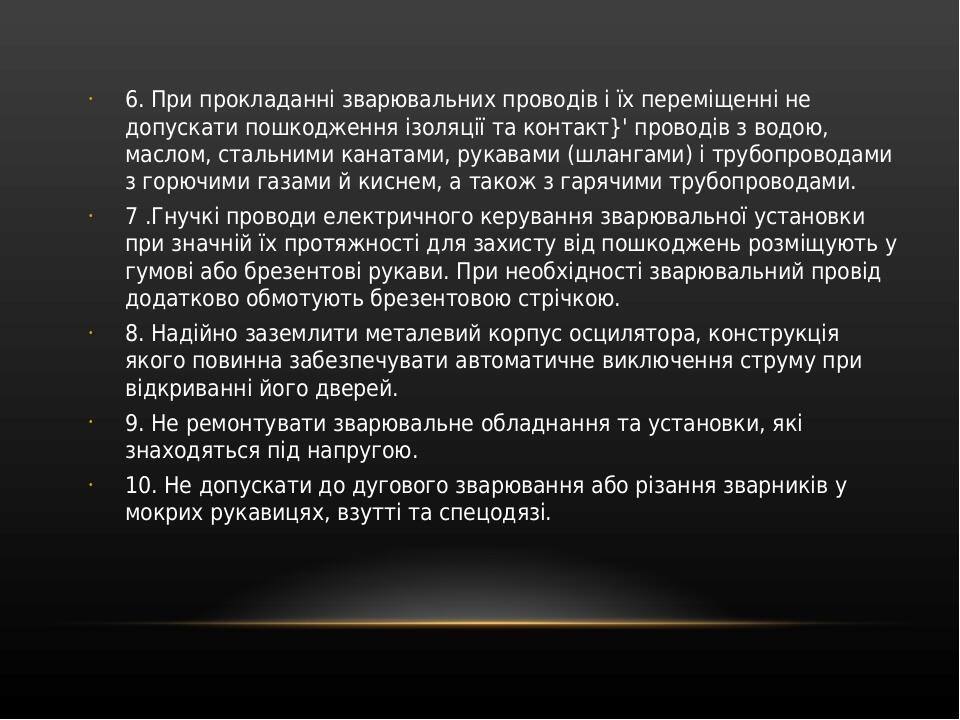

6. При прокладанні зварювальних проводів і їх переміщенні не допускати пошкодження ізоляції та контакт}' проводів з водою, маслом, стальними каната...

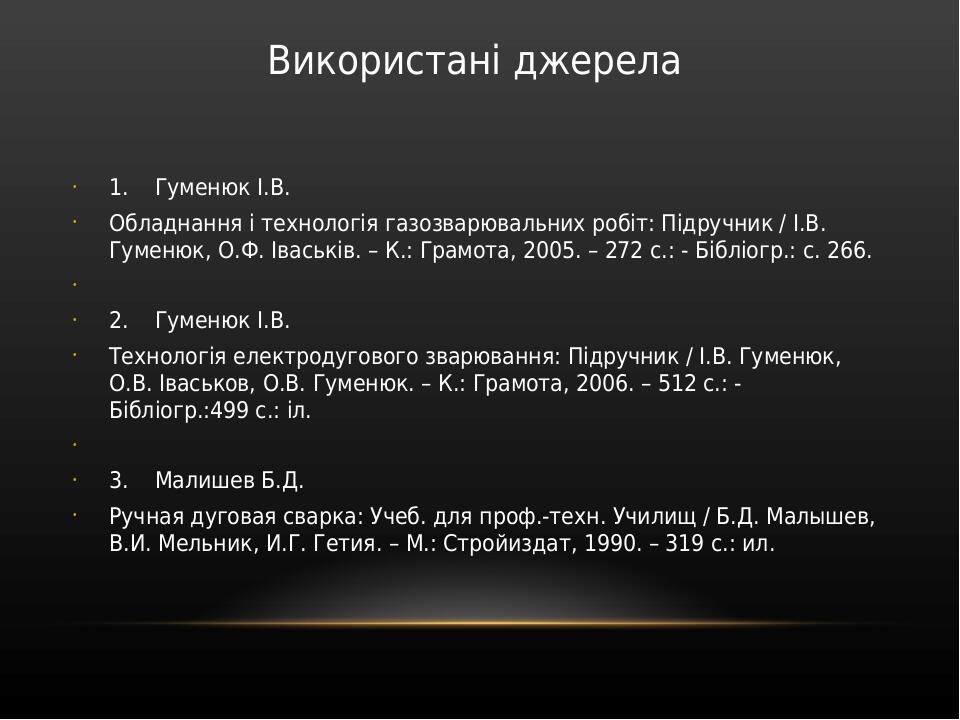

Використані джерела 1. Гуменюк І.В. Обладнання і технологія газозварювальних робіт: Підручник / І.В. Гуменюк, О.Ф. Іваськів. – К.: Грамота, 2005...

‹‹ ‹
