Тема уроку: Технологія монтажу каркасів прямолінійних перегородок середньої складності W 113.

План уроку № 24 Дата проведення __________

Модуль 3.3 Монтаж прямолінійних гіпсокартонних перегородок.

МКК -3.3.2: Монтаж прямолінійних перегородок середньої складності.

Тема уроку: Технологія монтажу каркасів прямолінійних перегородок середньої складності W 113.

Мета:

Ознайомити учнів технологією монтажу каркасів прямолінійних перегородок середньої складності W 113.

Розвивати вміння працювати самостійно, а також самостійно здобувати знання.

Виховувати уміння сконцентруватися, слухатиі нших, співпереживати, формувати сприятливий моральний клімат.

Навчально - методичне забезпечення заняття:

ПК, відео-ролик.

Тип уроку: урок засвоєння нових знань.

Міжпредметні звязки: охорона праці.

Підручник: О.Ю.Старченко, Д.В. Гулін «Технології сухого будівництва»

ХІД УРОКУ:

Організаційний момент - I. мін.

-перевірка наявності учнів

-підготовленість учнів до оцінювання(наявність ручок, зошитів)

ІІ. Мотивація навчальної діяльності

Оголосити тему уроку. Мету вивчення нового матеріалу.

-з’ясування важливості даної теми

- визначення порядку вивчення теми( роботи)

ІІІ. Актуалізація опорних знань, формування висновків учнями ( фронтальне опитування )

Запитання

З чого починається монтаж каркасу?
Які профілі потрібно обрати?
Інструменти?
Технологія монтажу металевих каркасів простих гіпсокартонних перегородок W 112?

Iv. Вивчення нового матеріалу в формі (розказу з елементами бесіди).

Вогнестійка перегородка W113 Такого роду перегородка має в своєму складі металевий каркас, тришарову обшивку з двох сторін і негорючий звукоізоляційний шар, який укладається між внутрішніми панелями гіпсокартону.

Якщо перегородка має тришарову обшивку, то крок кріплення направляючих профілів як на стелі, так і на підлозі повинен бути не більше 500 мм. У разі, коли протипожежну перегородку з межею в огнестійкості більше 0,5 ч перетинає трубопровід діаметром понад 60 мм, потрібно здійснювати ізоляцію трубопроводу від площини перегородки, використовуючи кожух з межею вогнестійкості не менше 0,5 год. Стінки повітропроводів, з якими перетинаються такого роду перегородки , також повинні мати вогнезахист з межею вогнестійкості не менше 0,5 год. Максимальна висота перегородки W113 може змінюватися в залежності від перетину стоєчних профілів і ступеня вогнезахисту стіни (табл. 28).

Мал. Вогнестійка перегородка W113: 1 - металевий каркас- 2 - негорючий теплозвукоізоляційний шар 3 - тришарова гіпсокартонна обшивка

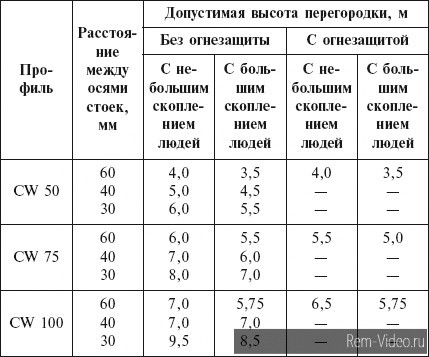

Таблиця 28 Висота перегородок W113

v. Первинна перевірка та закріплення знань (індивідуальне опитування)

1. Технологія монтажу каркасів прямолінійних перегородок середньої складності W 113.

2. Які матеріали потрібні?

3. Особливості такої перегородки?

4. В яких приміщеннях їх застосовують?

Підвести підсумок відповідей, надати анализ, нагадати головні моменти.

VI . Підсумок уроку:

виставлення оцінок
нагадати головне

РЕФЛЕКСІЯ

Дякую за активність на уроці.

vІI. Інформація, інструктаж домашнього завдання:

Домашнє завдання.

Викладач: Марковець О.С.

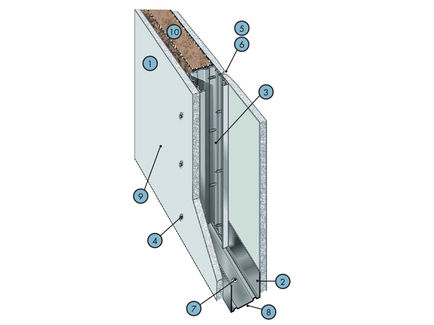

С 111. Перегородка с однослойными обшивками из КНАУФ-листов на одинарном металлическом каркасе С 111. Комплектная система КНАУФ.

Масса 1 кв. м – около 28 кг.;
максимальная высота перегородки – до 8 м*;
толщина перегородки – от 75 до 125 мм;
индекс звукоизоляции, Rw – до 50 дБ;
предел огнестойкости – EI 45 (с применением КНАУФ-листов ГСП-А);
предел огнестойкости – EI 60 (с применением КНАУФ-листов ГСП- DF ).

* В зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы – количество на 1 м²:

(1) КНАУФ-лист ГСП-А ( ГСП- H 2, ГСП- DF ) – 2,0 м²;
(2) КНАУФ-профиль ПН 50x40 (75x40, 100x40) – 0,7 [1,3] пог. м;
(3) КНАУФ-профиль ПС 50x50 (75x50, 100x50) – 2,0 пог. м;
(4) шуруп TN 25 – 29 [34] шт.;
(5) шпаклевка КНАУФ-Фуген – 0,6 [0,9] кг;
(6) лента армирующая – 1,5 [2,2] пог. м;
(7) дюбель К 6/35 – 1,6 шт.;
(8) лента уплотнительная – 1,2 пог. м;
(9) Грунтовка КНАУФ-Тифенгрунд – 0,2 л;
(10) плита минераловатная – 1,0 м²;
(11) КНАУФ-профиль ПУ – по потребности заказчика.

Основные строительные элементы перегородки:

гипсокартонный КНАУФ-лист (ГКЛ);
металлические профили направляющий ПН и стоечный ПС.

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в один слой.
каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые, в свою очередь, крепятся к каркасу шурупами, образуя жесткую конструкцию.

________________________________________________________________________________________________

Масса 1 кв. м – около 28 кг.;
максимальная высота перегородки – до 8 м*;
толщина перегородки – от 75 до 125 мм;
индекс звукоизоляции, Rw – до 50 дБ;
предел огнестойкости – EI 45 (с применением КНАУФ-листов ГСП-А);
предел огнестойкости – EI 60 (с применением КНАУФ-листов ГСП- DF ).

* В зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы – количество на 1 м²:

(1) КНАУФ-лист ГСП-А ( ГСП- H 2, ГСП- DF ) – 2,0 м²;
(2) КНАУФ-профиль ПН 50x40 (75x40, 100x40) – 0,7 [1,3] пог. м;
(3) КНАУФ-профиль ПС 50x50 (75x50, 100x50) – 2,0 пог. м;
(4) шуруп TN 25 – 29 [34] шт.;
(5) шпаклевка КНАУФ-Фуген – 0,6 [0,9] кг;
(6) лента армирующая – 1,5 [2,2] пог. м;
(7) дюбель К 6/35 – 1,6 шт.;
(8) лента уплотнительная – 1,2 пог. м;
(9) Грунтовка КНАУФ-Тифенгрунд – 0,2 л;
(10) плита минераловатная – 1,0 м²;
(11) КНАУФ-профиль ПУ – по потребности заказчика.

Основные строительные элементы перегородки:

гипсокартонный КНАУФ-лист (ГКЛ);
металлические профили направляющий ПН и стоечный ПС.

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в один слой.
каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые, в свою очередь, крепятся к каркасу шурупами, образуя жесткую конструкцию.

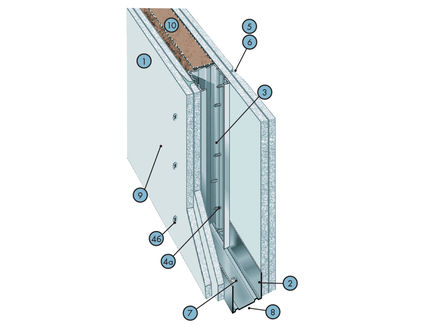

Перегородка с двухслойными обшивками из КНАУФ-листов на одинарном металлическом каркасе С 112. Комплектная система КНАУФ.

Масса 1 кв. м – около 53 кг.;
максимальная высота перегородки – до 9 м*;
толщина перегородки – от 100 до 150 мм;
индекс звукоизоляции, Rw – до 56 дБ;
предел огнестойкости – EI 60 (с применением КНАУФ-листов ГСП-А );
предел огнестойкости – EI 90 (с применением КНАУФ-листов ГСП- DF ).

* В зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы – количество на 1 м²:

(1) КНАУФ-лист ГСП-А ( ГСП- H 2, ГСП- DF ) – 4,0 м²;
(2) КНАУФ-профиль ПН 50x40 (75x40, 100x40) – 0,7 пог. м;
(3) КНАУФ-профиль ПС 50x50 (75x50, 100x50) – 2,0 пог. м;
(4а) шуруп TN 25 – 13 [14] шт.;
(4б) шуруп TN 35 – 29 [30] шт.;
(5) шпаклевка КНАУФ-Фуген – 1,0 [1,5] кг;
(6) лента армирующая – 1,5 [2,2] пог. м;
(7) дюбель К 6/35 – 1,6 шт.;
(8) лента уплотнительная – 1,2 пог. м;
(9) грунтовка КНАУФ-Тифенгрунд – 0,2 л;
(10) плита минераловатная – 1,0 м²;
(11) КНАУФ-профиль ПУ – по потребности заказчика.

Описание

Комплектная система КНАУФ С 112 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки с двухслойными обшивками из гипсокартонных КНАУФ-листов (ГКЛ) на одинарном металлическом каркасе.

Перегородки поэлементной сборки с обшивкой гипсокартонными КНАУФ-листами (ГКЛ) являются ненесущими конструкциями.

Основные строительные элементы перегородки:

гипсокартонный КНАУФ-лист (ГКЛ);
металлические профили направляющий ПН и стоечный ПС.

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в два слоя;
каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые, в свою очередь, крепятся к каркасу шурупами, образуя жесткую конструкцию.

_____________________________________________________________________________________

М асса 1 кв. м – около 53 кг.;
максимальная высота перегородки – до 9 м*;
толщина перегородки – от 100 до 150 мм;
индекс звукоизоляции, Rw – до 56 дБ;
предел огнестойкости – EI 60 (с применением КНАУФ-листов ГСП-А );
предел огнестойкости – EI 90 (с применением КНАУФ-листов ГСП- DF ).

* В зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы – количество на 1 м²:

(1) КНАУФ-лист ГСП-А ( ГСП- H 2, ГСП- DF ) – 4,0 м²;
(2) КНАУФ-профиль ПН 50x40 (75x40, 100x40) – 0,7 пог. м;
(3) КНАУФ-профиль ПС 50x50 (75x50, 100x50) – 2,0 пог. м;
(4а) шуруп TN 25 – 13 [14] шт.;
(4б) шуруп TN 35 – 29 [30] шт.;
(5) шпаклевка КНАУФ-Фуген – 1,0 [1,5] кг;
(6) лента армирующая – 1,5 [2,2] пог. м;
(7) дюбель К 6/35 – 1,6 шт.;
(8) лента уплотнительная – 1,2 пог. м;
(9) грунтовка КНАУФ-Тифенгрунд – 0,2 л;
(10) плита минераловатная – 1,0 м²;
(11) КНАУФ-профиль ПУ – по потребности заказчика.

Описание

Основные строительные элементы перегородки:

гипсокартонный КНАУФ-лист (ГКЛ);
металлические профили направляющий ПН и стоечный ПС.

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в два слоя;
каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые, в свою очередь, крепятся к каркасу шурупами, образуя жесткую конструкцию.

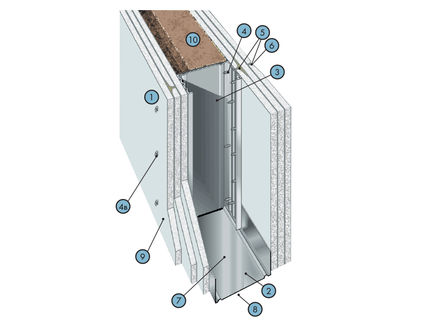

Перегородка с трехслойными обшивками из КНАУФ-листов на одинарном металлическом каркасе С 113. Комплектная система КНАУФ.

М асса 1 кв. м – около 78 кг.;
максимальная высота перегородки – до 9,5 м*;
толщина перегородки – до 175 мм;
индекс звукоизоляции, Rw – 56 дБ;
предел огнестойкости – EI 240 (с применением КНАУФ-листов ГСП- DF ).

* В зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы – количество на 1 м²:

(1) КНАУФ-лист ГСП-А(ГСП- H 2, ГСП- DF ) – 6,0 м²;
(2) КНАУФ-профиль ПН 75x40 (100x40) – 0,7 пог. м;
(3) КНАУФ-профиль ПС 75x50 (100x50) – 2,0 пог. м;
(4а) шуруп TN 25 – 13 [14] шт.;
(4б) шуруп TN 35 – 21 [22] шт.;
(4в) шуруп TN 55 – 29 [30] шт.;
(5) шпаклевка КНАУФ-Фуген – 1,4 [2,0] кг;
(6) лента армирующая – 1,5 [2,2] пог. м;
(7) дюбель К 6/35 – 1,6 шт.;
(8) лента уплотнительная – 1,2 пог. м;
(9) грунтовка КНАУФ-Тифенгрунд – 0,2 л;
(10) плита минераловатная – 1,0 м²;
(11) КНАУФ-профиль ПУ – по потребности заказчика.

Описание

Основные строительные элементы перегородки:

гипсокартонный КНАУФ-лист (ГКЛ);
металлические профили направляющий ПН и стоечный ПС.

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в три слоя;
каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые, в свою очередь, крепятся к каркасу шурупами, образуя жесткую конструкцию.

_______________________________________________________________________

М асса 1 кв. м – около 78 кг.;
максимальная высота перегородки – до 9,5 м*;
толщина перегородки – до 175 мм;
индекс звукоизоляции, Rw – 56 дБ;
предел огнестойкости – EI 240 (с применением КНАУФ-листов ГСП- DF ).

* В зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы – количество на 1 м²:

(1) КНАУФ-лист ГСП-А(ГСП- H 2, ГСП- DF ) – 6,0 м²;
(2) КНАУФ-профиль ПН 75x40 (100x40) – 0,7 пог. м;
(3) КНАУФ-профиль ПС 75x50 (100x50) – 2,0 пог. м;
(4а) шуруп TN 25 – 13 [14] шт.;
(4б) шуруп TN 35 – 21 [22] шт.;
(4в) шуруп TN 55 – 29 [30] шт.;
(5) шпаклевка КНАУФ-Фуген – 1,4 [2,0] кг;
(6) лента армирующая – 1,5 [2,2] пог. м;
(7) дюбель К 6/35 – 1,6 шт.;
(8) лента уплотнительная – 1,2 пог. м;
(9) грунтовка КНАУФ-Тифенгрунд – 0,2 л;
(10) плита минераловатная – 1,0 м²;
(11) КНАУФ-профиль ПУ – по потребности заказчика.

Описание

Основные строительные элементы перегородки:

гипсокартонный КНАУФ-лист (ГКЛ);
металлические профили направляющий ПН и стоечный ПС.

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в три слоя;
каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые, в свою очередь, крепятся к каркасу шурупами, образуя жесткую конструкцию.

Типи перегородок Кнауф За конструктивним будовою Knauf перегородки можуть бути декількох типів в залежності від кількості обшивок:

з одношарової обшивкою;

з двошаровою обшивкою; з тришарової обшивкою;

з одношарової обшивкою з Кнауф-суперлістов вологостійких листів на одинарному каркасі;

з комбінованою, з одного боку, і двошарової, з іншого;

з тришарової обшивкою з вологостійких листів і проміжних сталевих листів.

Перегородки Knauf поділяються також за типом каркаса: подвійні; одинарні. Одинарні конструкції застосовуються в місцях, де не потрібно грунтовна звукоізоляція, а на стіни не буде прикладена додаткове навантаження. Подвійні застосовуються для створення міцної і надійної стіни, на яку можна буде підвісити важкі меблі або якусь побутову техніку.

Різновиди

Залежно від призначення і пристрої, перегородки "Кнауф" ділять на види: W111, W112, W113, W118.

Система W111 являє собою каркас, обшитий одношаровим матеріалом з обох сторін. Всередину нього укладають звукоізоляцію. Напрямні прикріплюються до несучих конструкцій за допомогою дюбелів. Після прикріплення гіпсокартону стики між листами заповнюють спеціальним складом.

Перегородка W112 включає в себе каркас, два шари обшивки з обох сторін і звукоізоляцію між ними. Конструкції також кріпляться дюбелями, однак необхідна додаткова фіксація другого шару обшивки. Це позитивно позначається на вогнестійкості і звукоізоляції.

Конструкція W113 складається з каркаса і трьох шарів обшивки (з обох сторін). Всередині розташовується негорюча звукоізоляція. Така стіна має серйозну обшивку, тому повинен кріпитися максимум через 50 см.

Перегородка W118 має ту ж структуру, що і попередня конструкція, проте її підсилюють оцинкованим листом товщиною 0,5 мм. Також вона оснащується посиленим каркасом з профілю, товщиною 0,6 мм.

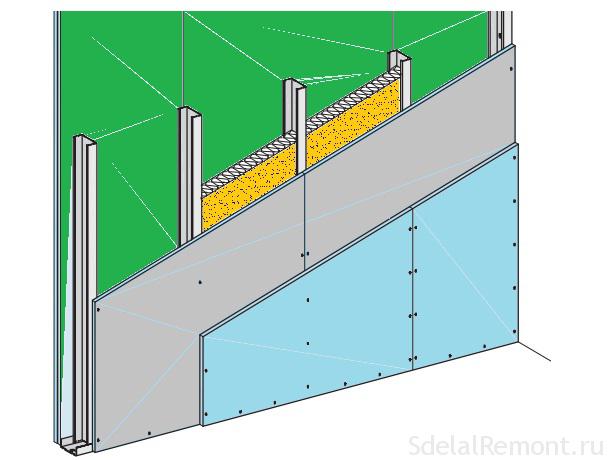

Основні етапи зведення перегородки Найважливіше - каркас. По суті, перегородка з гіпсокартону на 80% залежить саме від нього.

1. Монтаж напрямних. Їх закріплюють на поверхні з кроком до 100 см, на кожен профіль при цьому доводиться від трьох дюбелів. Для більшої щільності прилягання і поліпшення звукоізоляції на все напрямні профілі клеїться стрічка ущільнювача.

2. Монтаж стійок. Найпоширеніші варіанти кроку стійок - 60 см і 40 см, тому що стандартна ширина ГКЛ - 120 см. Менший крок означає, що перегородка з гіпсокартону буде міцнішою. Для нерівних поверхонь крок повинен бути невеликим. Кріплять стійки до напрямних дрібними саморізами «метал-метал» або за допомогою просекателя. Посилення каркаса. Якщо в перегородці планується влаштувати дверний проріз, не забудьте посилити каркас додатковими стоечними профілями по обидва боки від отвору. Посилення каркаса необхідно і в тих місцях, де планується навісити що-небудь важке.

3. Перемички. Їх встановлюють у місцях майбутніх поперечних стиків листів. Як правило, для них використовують обрізки стійкового профілю.

4. Монтаж гіпсокартону. З одного боку ГКЛ кріплять за допомогою шуруповерта саморізами «гіпс-метал» до каркасу з кроком 20-25 см. Для більшої стійкості і запобігання тріщин перегородку обшивають «шаховим» чином: перший лист починають кріпити від рівня підлоги, другий - від рівня стелі. Стики гіпсокартонних листів повинні доводитися саме на стійки.

5. Отвори (під розетки, вимикачі). Якщо вони плануються, то з внутрішньої сторони аркуша їх намічають проколами. Потім роблять пропили, після чого гіпсокартон виштовхують різким рухом. Після того, як визначені і прокладені всі приховані в перегородці комунікації, можна приступати до заповнення ніші обраним теплозвукоізоляційним матеріалом.

6. Монтаж гіпсокартону з іншого боку перегородки. Якщо планується обшивати перегородку подвійним шаром гіпсокартону, потрібно стежити, щоб стики другого шару по можливості не збігалися зі стиками першого шару: знову ж таки, застосовується «шаховий» метод.

7. Закладення стиків між листами. Якщо неправильно закрити шви, можуть з'явитися тріщини. Щоб цього не сталося, стики між листами гарантують, потім шпаклюють із застосуванням армуючої стрічки ( «серпянки»), ретельно шліфують і знову грунтують.

‹

›
