План уроку № 30 Дата проведення __________
Модуль 4.1 Монтаж звукоізоляційних і санітарно-технічних перегородок.
ЛП -4.2.4: Улаштування примикань до огороджувальних конструкцій.
Тема уроку: Технологія улаштування примикання перегородок до колон, пілястр, балок і підлог.
Мета:
Отримати теоретичні знання з технологією влаштування улаштування примикання перегородок до колон, пілястр, балок і підлог.
Розвивати вміння працювати самостійно, а також самостійно здобувати знання.
Виховувати уміння сконцентруватися, слухати інших, співпереживати, формувати сприятливий моральний клімат.
Тип уроку: комбінований.
Матеріальне забезпечення уроку: комп'ютер, мультимедійний пристрій, відео-ролики.
Підручник: О.Ю.Старченко, Д.В. Гулін «Технології сухого будівництва»
Міжпредметні звязки: охорона праці, матеріалознавство.
ХІД УРОКУ:
Організаційний момент - I. хв.
-перевірка наявності учнів
-підготовленість учнів до оцінювання(наявність ручок, зошитів)
ІІ. Мотивація навчальної діяльності
Оголосити тему уроку. Мету вивчення нового матеріалу.
-з’ясування важливості даної теми
- визначення порядку вивчення теми( роботи)
ІІІ. Актуалізація опорних знань, формування висновків учнями ( фронтальне опитування )
Запитання
Жорсткі примикання застосовують?
Ковзні примикання застосовують?
Що таке роздільний шов?
Чи можна влаштовувати звукоізоляцію при ковзному примиканню?
Ковзне прилягання перегородки з двошаровою обшивкою дерев’яного каркаса ГКП?
Iv. Вивчення нового матеріалу в формі (розказу з елементами бесіди).
У будинках каркасної конструкції нерідко виконують роботи з улаштування перегородок для поділу великих приміщень на приміщення з меншою площею, що викликає необхідність з’єднання гіпсокартонних перегородок з колонами, пілястрами, балками і підлогами.
На рис. 2.7.11 і 2.7.12 зображено вузли з’єднань гіпсокартонних перегородок з колонами і пілястрами.

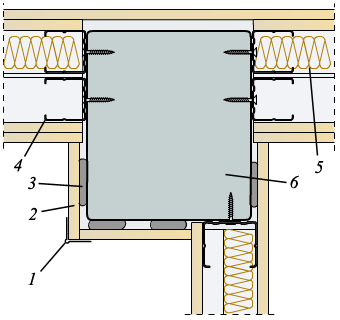

Рис. 2.7.11. Приклад прилягання гіпсокартонних перегородок до залізобетонної колони:
1 — опоряджувальний кутник для захисту зовнішнього кута гіпсокартонного облицювання колони; 2 — ГКП; 3 — гіпсовий клей «Перлфікс»; 4 — стояковий профіль типу CW; 5 — тепло-, звукоізоляція; 6 — залізобетонна колона

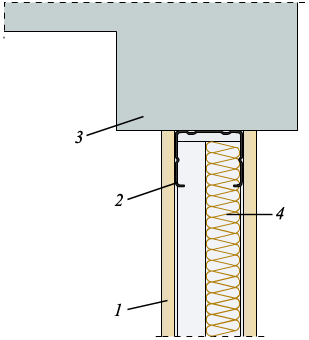

Рис. 2.7.12. Приклад прилягання гіпсокартонної перегородки до пілястра:
1 — гіпсокартонна обшивка; 2 — металевий профіль типу СW; 3 — пілястр; 4 — тепло-, звукоізоляція
Колони і пілястри можна сховати в порожнинах гіпсокартонних перегородок як з міркувань дизайну, так і з метою їхнього захисту від полум’я, особливо в приміщеннях з підвищеною пожежною небезпекою. Це особливо доцільно, якщо йдеться про дерев’яні конструкції. На рис. 2.7.13 наведено приклад розташування дерев’яної балки перекриття в порожнині гіпсокартонної перегородки.

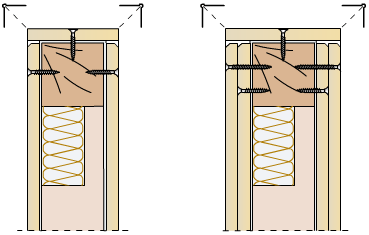

Рис. 2.7.13. Приклад розташування дерев’яної балки перекриття в порожнині гіпсокартонної обшивки перегородки (фрагменти поперечного розрізу)
У деяких випадках виникає необхідність прилягання перегородок до елементів споруд, які мають обмежену ширину прилягання (меншу ніж товщина перегородки). На рис. 2.7.14 показано, що перегородку різної товщини слід конструювати. На ділянці перегородки з меншою товщиною слід компенсувати втрату тепло- і звукоізоляції. Це можна здійснити за рахунок встановлення на цій ділянці звукоізоляційного матеріалу з меншим коефіцієнтом теплопровідності, тобто більш ефективного тепло- і звукоізоляційного матеріалу.

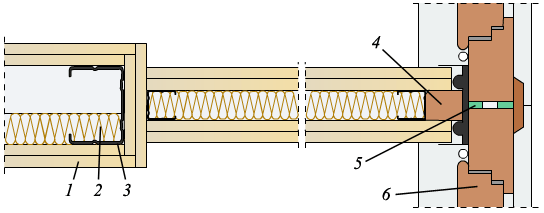

Рис. 2.7.14. Приклад ковзного прилягання гіпсокартонних перегородок різної товщини до віконної хрестовини:
1 — ГКП; 2 — звуко- і теплоізоляція; 3 — стояковий профіль CW; 4 — дерев’яний брусок; 5 — нетвердна мастика для влаштування шва; 6 — дерев’яна хрестовина віконного блока.
П
рилягання гіпсокартонних перегородок до підлог, особливо до наливних підлог фірми «Кнауф» (рис. 2.7.15), потребують особливої уваги до влаштування надійної звукоізоляції. Правильно виконані прилягання відвернуть проходження звуку крізь матеріал наливної підлоги у сусідні приміщення.

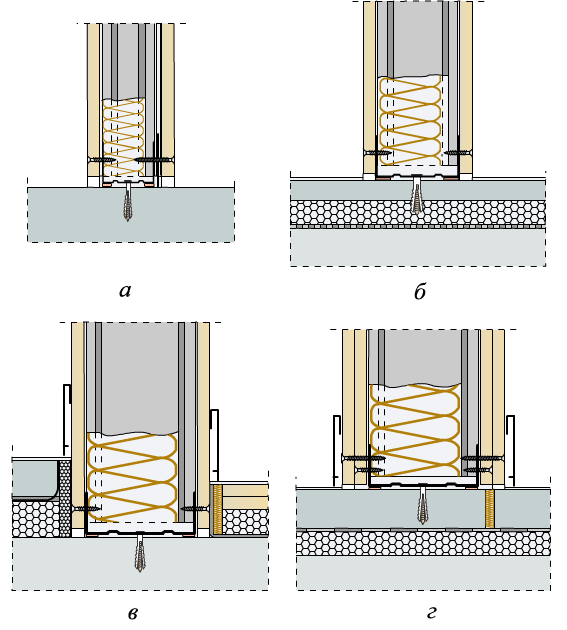

Рис. 2.7.15. Конструкції прилягання гіпсокартонних перегородок до підлог різної конструкції:
а — прилягання до перекриття; б — прилягання перегородки до сухої основи підлоги «Кнауф»; в — прилягання перегородки до безшовної литої підлоги; г — прилягання перегородки до розрізної литої підлоги.
Самовирівнювальні наливні підлоги «Кнауф» мають добрі звукоізоляційні властивості, які поліпшують звукоізоляцію перекриттів від повітряного й ударного шуму, особливо в тих випадках, коли міжповерхове перекриття недостатньо масивне.
Проте якщо при цьому гіпсокартонну перегородку обпирати безпосередньо на наливну безшовну підлогу, то звук з одного приміщення переходитиме в інше по матеріалу наливної підлоги навіть при надійній звукоізоляції самої перегородки. Отже, перепланування приміщень у будинку слід враховувати ще на стадії його проектування, передбачаючи влаштування в ньому масивних перекриттів, на які можна безпосередньо укладати наливні підлоги.
У разі підвищених вимог до звукоізоляції приміщень необхідно в наливних підлогах резервувати смуги для перегородок відповідно до проектного планування приміщень. Це дає змогу обпирати перегородки у цих зарезервованих смугах безпосередньо на міжповерхове перекриття (див. рис. 2.7.15, а).
Зниження шуму, що передається в сусідні приміщення через підлогу, здійснюється також завдяки звукоізоляційним швам у підлогах у місцях встановлення гіпсокартонних перегородок (див. рис. 2.7.15, б).
v. Первинна перевірка та закріплення знань (індивідуальне опитування)
Технологія прилягання гіпсокартонних перегородок до залізобетонної колони?
Технологія прилягання гіпсокартонних перегородок до підлог різної конструкції?
Технологія ковзного прилягання гіпсокартонних перегородок різної товщини до віконної хрестовини?
Розташування дерев’яної балки перекриття в порожнині гіпсокартонної обшивки перегородки?
Прилягання гіпсокартонної перегородки до пілястра?
Підвести підсумок відповідей, надати аналіз, нагадати головні моменти.
VI . Підсумок уроку:
виставлення оцінок
нагадати головне
РЕФЛЕКСІЯ
vІI. Інформація, інструктаж домашнього завдання:
Домашнє завдання. Вивчити конспект, прочитати -
Викладач: Марковець О.С.
