План уроку № 23 Дата проведення __________

Модуль 4.1 Монтаж звукоізоляційних і санітарно-технічних перегородок.

ЛП -4.2.2: Монтаж санітарно-технічних перегородок.

Тема уроку: Улаштування прорізів у гіпсокартонних перегородках.

Мета:

Отримати теоретичні знання з технологією улаштування прорізів у гіпсокартонних перегородках.

Розвивати  інтелект  учнів, уміння   аналізувати, класифікувати, порівнювати, робити умовиводи за аналогією.

Виховувати  дисципліну, звичку до систематичної   розумової  праці.

Тип уроку: комбінований.

Матеріальне забезпечення уроку: комп'ютер, мультимедійний пристрій, відео-ролики.

Підручник: О.Ю.Старченко, Д.В. Гулін «Технології сухого будівництва»

Міжпредметні звязки: охорона праці, матеріалознавство.

ХІД УРОКУ:

1. Організаційний момент - I. хв.

-перевірка наявності учнів

-підготовленість учнів до оцінювання(наявність ручок, зошитів)

ІІ. Мотивація навчальної діяльності

Оголосити тему уроку. Мету вивчення нового матеріалу.

-з’ясування важливості даної теми

- визначення порядку вивчення теми( роботи)

ІІІ. Актуалізація опорних знань, формування висновків учнями ( фронтальне опитування )

Запитання

1. Улаштування санітарно-технічних перегородок і обличкувань з навісним сантехобладнанням?

2. Технологія влаштування тримального стояка для умивальника W221?

3. Технологія улаштування тримального стояка для пісуара W222U?

4. Технологія улаштування тримального стояка для унітаза/біде W223?

5. Технологія улаштування тримального стояка для унітаза (для інвалідів) W224?

6. Комплектна система W235?

Iv. Вивчення нового матеріалу в формі (розказу з елементами бесіди).

Існує два варіанти розміщення дверного прорізу:

1-й варіант: конструктивні стоякові профілі збігаються з дверними стояками.

У цьому разі дверні коробки, що влаштовуються на місці з окремих елементів, монтують у готовому прорізі встановленої перегородки після завершення всіх опоряджувальних робіт у приміщенні, у тому числі фарбування, обклеювання шпалерами й улаштування підлоги (рис. 2.5.5).

Рис. 2.5.5. Монтують у готовому прорізі встановленої перегородки дверні коробки.

При цьому слід мати на увазі, що до вертикального стоякового профілю типу СW коробки можна прикріплювати без установлення особливих елементів жорсткості, якщо дотримуватися таких умов: висота приміщення не перевищує 2,6 м; ширина дверного полотна не перевищує 0,9 м; маса дверного полотна, включаючи масу столярних приладів, не перевищує 25 кг. Жорсткість перегородки з дверним прорізом у цьому разі буде забезпечена при міцному з’єднані стикових профілів із напрямними профілями каркаса перегородки типу UW, які, в свою чергу, надійно закріплюватимуться до перекриття дюбелями поблизу прорізу, на відстані не більше за 10 см від нього (рис. 2.5.6).

Рис. 2.5.6. Вертикальний стояковий профіль типу СW дверної коробки можна прикріплювати без установлення особливих елементів жорсткості.

У такому разі:

• стоякові профілі виконують суцільними, а напрямні закріплюють дюбелями до перекриттів на відстані 100 мм від прорізу;

• перемичку над дверною коробкою роблять з напрямного профілю, який довший дверного прорізу по 30 мм з кожного боку (рис. 2.5.7);

Рис. 2.5.7. Заготовка з напрямного профілю для виготовлення перемички над дверною коробкою:

а — 30 мм; б — ширина дверного прорізу

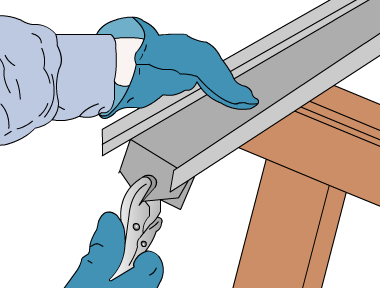

ножицями роблять надріз полиць на 30 мм і відгинають спинку профілю під кутом 90° (рис. 2.5.8);

Рис. 2.5.8. Відгинають спинку напрямного профілю для перемички під кутом 90° підготовлену деталь закріплюють на стояковому профілі дверного прорізу згідно з розміткою саморізами;

кріплення боковин перемички виконують на полицях і спинці (рис. 2.5.9).

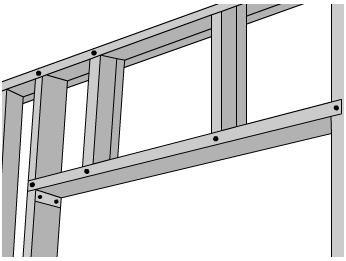

Рис. 2.5.9. Кріплення перемички до стоякових профілів.

2-й варіант: конструкційні стоякові профілі не збігаються з дверними (рис. 2.5.10).

Рис. 2.5.10. Стоякові профілі не збігаються з дверними.

Суцільні дверні коробки, виготовлені в заводських умовах, встановлюють ще в процесі монтажу перегородок. При використанні важких дверних полотен (понад 25 кг), особливо за великої ширини дверного полотна і висоти приміщення не більш як 2,6 м, стояки дверної коробки необхідно підсилювати. Це підсилення (рис. 2.5.11) можна здійснити:

• установленням додаткового профілю;

• запресуванням дерев’яного бруса у профіль стояка;

• з’єднанням гнутого профілю стояка з профілем із прокатної сталі.

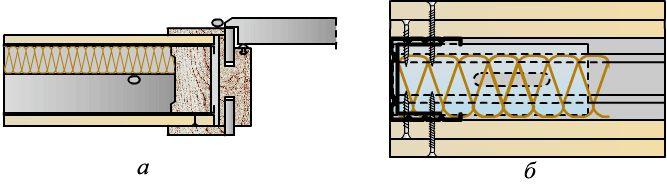

Рис. 2.5.11. Підсилення стояка каркаса:

а — запресуванням дерев’яного бруска у профіль стояка; б — металевим профілем

збільшенням жорсткості профілю стояка іншим профілем (типу CW);

використанням коробок з дверними стояками, які крім елемента підсилення мають у верхній частині телескопічний башмак.

Якщо дверна коробка навішується на додатковий дверний стояк, то перемичку виконують такими способами:

прикріплюють перемичку до стояка у чотирьох точках — дві на зігнутій частині і дві на самій перемичці (рис. 2.5.12);

Рис. 2.5.12. Майбутні місця для закріплення перемички до стоякових профілів:

а — 150 мм; б — ширина дверного прорізу

відмірюють заготовку з напрямного профілю довжиною, яка дорівнює ширині дверного прорізу плюс приблизно 200 мм, та відмітивши посередині розмір прорізу, ножицями надрізають полиці до спинки і згинають кінці під кутом 90° (рис. 2.5.13).

Рис. 2.5.13. Довжина заготовки для виготовлення перемички:

а — 100 мм; б — ширина дверного прорізу

Прикріпляють підготовлену перемичку на місце саморізами через відігнуті спинки (рис. 2.5.14).

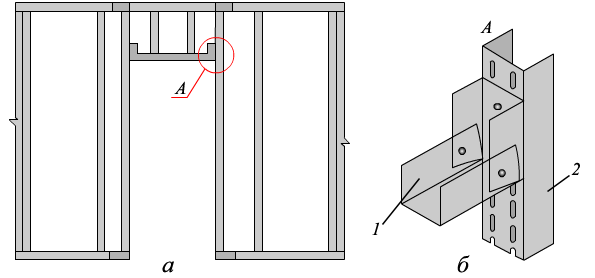

Рис. 2.5.14. Технологія кріплення перемички до стоякових профілів:

а — місце кріплення перемички; б — з’єднання перемички зі стояковим профілем; 1 — перемичка; 2 — стояковий профіль

Для підсилення стояків, які обрамляють дверний проріз, вставляють у профілі дерев’яні бруски та закріплюють їх шурупами (рис. 2.5.15).

Рис. 2.5.15. Місце розташування дерев’яного бруска для підсилення стояків:

1 — брусок

Потім закріплюють брусок шурупами до полиць стоякового профілю.

Ще одним варіантом підвищення жорсткості стояків, який виключає запресування дерев’яного бруска, є монтування (після встановлення дверної коробки) додаткового профілю типу СW з утворенням замкнутого просторового коробчастого елемента облямівки прорізу. Монтаж цього коробчастого профілю слід здійснювати з урахуванням можливого прогину перекриття, трохи не доводячи його до напрямного профілю. Додаткові профілі типу CW, призначені для підсилення вертикальних елементів (стояків) дверної коробки, та інші профілі, призначені для підвищення жорсткості стояків, не повинні мати стикових з’єднань по всій довжині. З’єднання стоякового і додаткового профілів здійснюється через ГКП, які закріплюються шурупами-саморізами. При значній масі дверного полотна слід використовувати підсилені профілі UA завтовшки 2 мм. Їх розміри такі самі, як і CW – 50, 75 і 100 мм. На будівельних кресленнях улаштування такого дверного прорізу має такий вигляд (рис. 2.5.16).

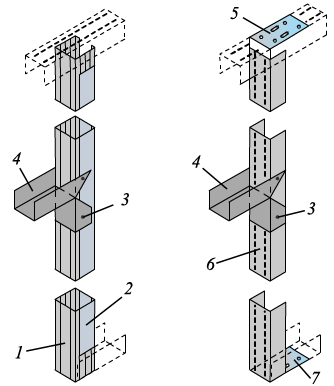

Рис. 2.5.16. Конструкція дверного прорізу:

1 — CW-профіль; 2 — UW-профіль; 3 — шуруп TN; 4 — профіль верхнього порога двері; 5 — кутик для дверного одвірка (верхній); 6 — UA-профіль; 7 — кутик для дверного одвірка (нижній)

Закріплюють UA-профілі до перекриттів за допомогою з’єднувальних кутиків дюбелями та з’єднують з посиленим профілем болтом М8 з шайбою та гайкою.

Залежність використання варіантів каркаса дверного прорізу від маси дверного полотна показано в табл. 2.5.1.

Таблиця 2.5.1

Залежність використання варіантів каркаса дверного прорізу від маси дверного полотна

Профіль стояковий Профіль стояковий підсилений UA δ=2 мм

CW 50 × 40 CW 75 × 40 CW 100 × 40 UA 50 × 40 UA 75 × 40 UA 100 × 40

≤30 ≤49 ≤40 ≤50 ≤75 ≤ 100

Після встановлення перемички залежно від ширини прорізу вставляють додатково один або декілька відрізків стоякового профілю (крок 600 мм) над дверним прорізом (рис. 2.5.17).

Рис. 2.5.17. Місце розташування додаткового відрізка профілю (можливо двох):

1 — основний CW-профіль; 2 — додатковий CW-профіль.

Можливі варіанти з використанням коробок з дверними стояками, які крім елемента підсилення (запресованого дерев’яного бруска) мають у верхній частині телескопічний башмак, що використовується як елемент прилягання і кріплення стояка до поверхні перекриття. Він висувається зі стояка до контакту з цією поверхнею. Нижня частина стояка закінчується анкерною плитою, прикріпленою до перекриття, на яке обпирається перегородка.

v. Первинна перевірка та закріплення знань (індивідуальне опитування)

1. Загальні відомості про дверні прорізи у гіпсокартонних перегородках?

2. Монтаж каркаса дверного прорізу при влаштуванні перегородки?

3. Обшивка дверного прорізу перегородки?

4. Улаштування другого світла в приміщенні?

5. Монтаж обличкування віконних прорізів стін?

Підвести підсумок відповідей, надати аналіз, нагадати головні моменти.

VI . Підсумок уроку:

• виставлення оцінок

• нагадати головне

РЕФЛЕКСІЯ

vІI. Інформація, інструктаж домашнього завдання:

Домашнє завдання. Вивчити конспект, прочитати -

Викладач: Марковець О.С.
