План уроку № 13 Дата проведення __________
Модуль 4.1 Монтаж звукоізоляційних і санітарно-технічних перегородок.
ЛП -4.2.1: Монтаж звукоізоляційних перегородок.
Тема уроку: Методи монтажу каркасу перегородки W115.
Мета:
Отримати теоретичні знання з технології монтажу перегородок W 115.
Формувати в учнів загально-навчальні вміння: культуру мовлення, чіткість і точність думки, критичність мислення.
Виховувати уміння сконцентруватися, слухати інших, співпереживати, формувати сприятливий моральний клімат.
Тип уроку: комбінований.
Матеріальне забезпечення уроку: комп'ютер, мультимедійний пристрій, відео-ролики.
Підручник: О.Ю.Старченко, Д.В. Гулін «Технології сухого будівництва»
Міжпредметні звязки: охорона праці, матеріалознавство.
ХІД УРОКУ:
Організаційний момент - I. хв.
-перевірка наявності учнів
-підготовленість учнів до оцінювання(наявність ручок, зошитів)
ІІ. Мотивація навчальної діяльності
Оголосити тему уроку. Мету вивчення нового матеріалу.
-з’ясування важливості даної теми
- визначення порядку вивчення теми( роботи)
ІІІ. Актуалізація опорних знань, формування висновків учнями ( фронтальне опитування )
Запитання
1. Методи улаштування каркасу перегородки W115?
2. Необхідні інструменти та матеріали?
3. Техніка безпеки під час робіт?
Iv. Вивчення нового матеріалу в формі (розказу з елементами бесіди).
Перегородка W115 у комплектних системах «Кнауф» представлена двома варіантами:
перегородка W115.1 має подвійний каркас, обшитий двома шарами ГКП з обох боків (рис. 2.2.4). Висота перегородки — до 7,8 м, маса 1 м2 перегородки — приблизно 57 кг;

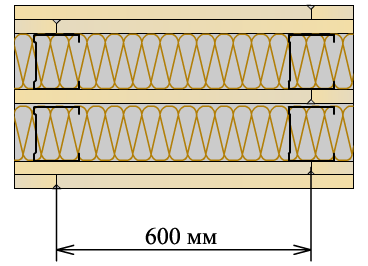

Рис. 2.2.4. Конструкція перегородки серії W115.1 з подвійним каркасом, обшитим двома шарами ГКП з обох боків
перегородка W115.2 відрізняється від W115.1 додатковим монтажем одного листа ГКП усередині перегородки (рис. 2.2.5). Висота її — 7,8 м, маса 1 м2 перегородки — приблизно 69 кг. Такі конструкції мають індекс звукоізоляції до 55 дБ, межу вогнестійкості 1,25 год. Теплоізоляція виконується з матеріалів щільністю 40 кг/м3, завтовшки 50 мм.

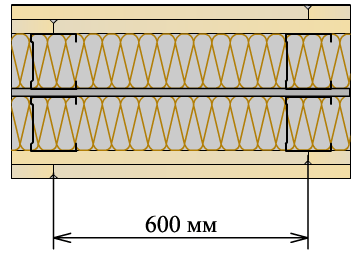

Рис. 2.2.5. Конструкція перегородки серії W115.2 з подвійним каркасом, обшитим двома шарами ГКП з обох боків і додатковим монтажем одного листа ГКП усередині перегородки
Схему горизонтального перерізу перегородки W115 з усіма вузлами з’єднань наведено на рис. 2.2.6.

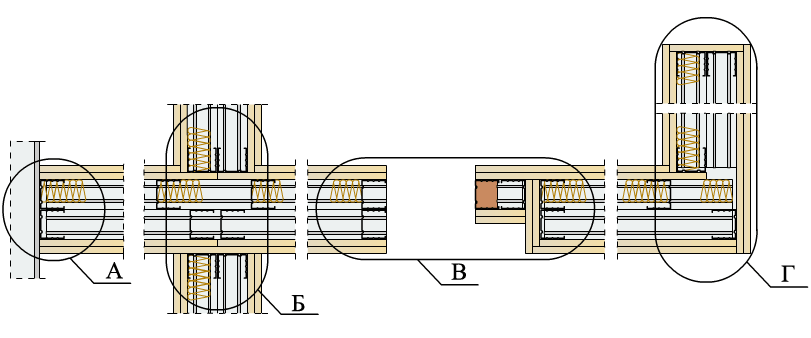

Рис. 2.2.6. Горизонтальний переріз перегородки W115 з усіма вузлами з’єднань:
А — з’єднання перегородки з капітальною стіною; Б — з’єднання перегородки з подвійним каркасом, обшитим двома шарами ГКП з обох боків з такою самою перегородкою; В — дверний проріз; Г — кутова конструкція перегородки
Монтаж перегородок можна розпочинати після завершення всіх «мокрих» технологічних процесів до влаштування чистових підлог і виконувати його слід у такій послідовності: за допомогою рулетки та шнуровідбійного пристрою розмітити проектне положення напрямних двох профілів на підлозі, стелі та тримальних стінах; на поверхню прилягання напрямних профілів до міжповерхових перекриттів приклеїти пружну стрічку або нанести паралельними шарами герметик для перегородок безпосередньо перед їх кріпленням; встановити в проектне положення і прикріпити дюбелями «Кнауф» К 6/45 напрямні каркаси перегородки (UW-профілі) до міжповерхових перекриттів з кроком 1 м. Причому крайні дюбелі розташовують на відстані 10 см від перекриттів: спочатку один каркас, потім другий; з метою підсилення анкерування напрямного профілю до підлоги в місцях кріплення можна використати накладки зі стрічкової сталі (рис. 2.2.7).
Рис. 2.2.7. Накладка зі стрічкової сталі
установити в напрямні профілі (у проектне положення) СW-профілі каркасів і закріпити їх методом просікання або шурупами до напрямних (UW-профілів):
встановити спочатку в один напрямний UW-профіль стояковий CW-профіль та закріпити його;
наклеїти пружну самоклейку стрічку завдовжки 50 мм на стоякові профілі;
наклеїти ущільнювальну смугу на другий напрямний UW-профіль; укласти та закріпити його так само, як і перший;
монтувати стоякові профілі у другий напрямний профіль.
Після завершення монтажу перевіряють якість каркаса: вертикальність з трьох боків — рівнем і крок розміщення стояків — за допомогою рулетки (рис. 2.2.8).
Рис. 2.2.8. Перевірка якості монтажу каркаса.
Потрібно слідкувати, щоб отвори на стоякових профілях були на одному рівні для подальшого монтажу слобкоструменевої розводки;
виконати всередині каркаса монтаж електричних розводок, кабелів і закладних деталей для кріплення на перегородці стаціонарного обладнання (рис. 2.2.9);
Рис. 2.2.9. Кабелі, вміщені всередину каркаса.
Якщо висота перегородки перевищує довжину ГКП, то в місцях стиків ГКП за висотою необхідно закріпити (до стояків каркаса) горизонтальні перемички з металевих UW-профілів або СW-профілів із рознесенням їх (стиків ГКП) по вертикалі, при цьому торцеві кромки ГКП мають бути оброблені відповідним чином з утворенням фасок;
встановити з одного боку каркаса ГКП і закріпити їх шурупами завдовжки не менш як 25 мм, через 25 см (при двошаровій обшивці — шурупами завдовжки не менш як 35 мм, через кожні 75 см);
закріпити в пазухах поміж стояками ізоляційний матеріал (якщо це передбачено проектом) (рис. 2.2.10).
Рис. 2.2.10. Закріплення ізоляційного матеріалу в пазухах поміж стояків.
встановити і закріпити ГКП з другого боку каркаса (рис. 2.2.11).
Рис. 2.2.11. Прикріплення ГКП до каркаса
виконати шпарування швів першого шару ГКП.
Другий шар монтується зі зсувом на 60 см відносно вертикальних і не менш як 40 см відносно горизонтальних швів першого шару та прикріплюється до каркаса шурупами-саморізами завдовжки не менш як 35 мм, з кроком 25 см;
виконати шпарування швів другого шару та ґрунтування під декоративне оздоблення (за потреби); улаштувати чистову підлогу та декоративне оздоблення поверхонь перегородок і стін.
Схеми вертикального та поперечних розрізів перегородок середньої складності наведено на рис. 2.2.12—2.2.14.

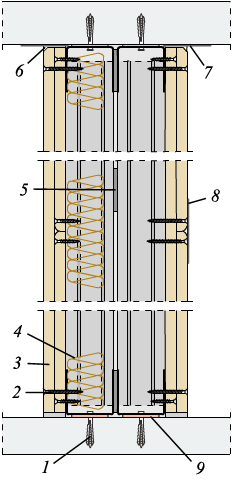

Рис. 2.2.12. Схема вертикального розрізу перегородок середньої складності:
1 — дюбель; 2 — шуруп TN; 3 — ГКП; 4 — ізоляційний матеріал; 5 — самоклейові відрізки ізолюючих стрічок (L = 50 мм); 6 — шпаклівка; 7 — роздільна стрічка; 8 — армувальна стрічка із шпаклюванням; 9 — герметик
Рис. 2.2.13. Схема поперечного розрізу перегородок середньої складності:
1 — ГКП; 2 — ізоляційний матеріал; 3 — UW-профіль; 4 — CW-профіль; 5 — шуруп TN; 6 — ущільнювальна стрічка; 7 — кутова армувальна стрічка

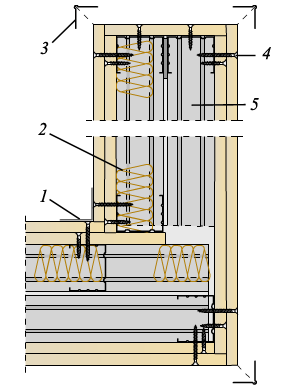

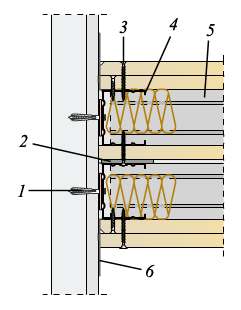

Рис. 2.2.14. Схема кутового розрізу перегородки середньої складності:
1 — кутова армувальна стрічка; 2 — ізоляційний матеріал; 3 — кутовий профіль; 4 — шуруп TN; 5 — UW-профіль
Під час монтажу перегородки W115.2 роботи виконують, як і для перегородки W115.1. Після того як установили CW-профілі у першому каркасі, виконують монтаж ГКП, що відокремлюватиме один каркас від іншого (рис. 2.2.15).

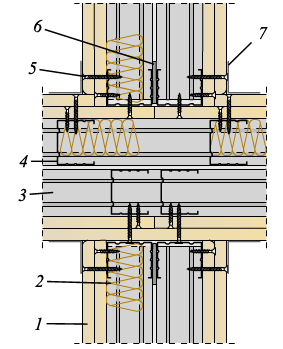

Рис. 2.2.15. Конструкція перегородки W115.2:
1 — дюбель; 2 — ущільнювальна стрічка; 3 — шуруп TN; 4 — CW-профіль; 5 — UW-профіль; 6 — роздільна стрічка
У разі, коли довжина перегородки більша ніж 15—20 м, потрібно влаштувати деформаційний шов (рис. 2.2.16).

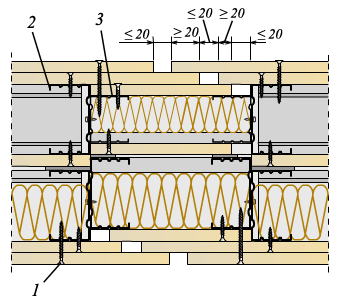

Рис. 2.2.16. Схема перегородки W115.2 з деформаційним швом:
1 — шуруп TN; 2 — CW-профіль 50(75); 3 — CW-профіль 75(100)
v. Первинна перевірка та закріплення знань (індивідуальне опитування)
1. Необхідні інструменти та матеріали для монтажу каркасу перегородки W115?
2. Правила розмітки під влаштування каркасу?
3. Технологічна послідовність монтажу каркасу W115?
Підвести підсумок відповідей, надати аналіз, нагадати головні моменти.
VI . Підсумок уроку:
виставлення оцінок
нагадати головне
РЕФЛЕКСІЯ
Що було не зрозуміло?
Що ви дізнались нового?
Що сподобалось?
Дякую за активність на уроці.
vІI. Інформація, інструктаж домашнього завдання:
Домашнє завдання. Вивчити конспект, прочитати -
Викладач: Марковець О.С.
