ДЕРДЖАВНИЙ НАВЧАЛЬНИЙ ЗАКЛАД
«КИЇВСЬКЕ РЕГІОНАЛЬНЕ ВИЩЕЕ ПРОФЕСІЙНЕ УЧИЛИЩЕ БУДІВНИЦТВА»
«Перевірки та юстирування нівеліра і рейок»
Методична розробка
уроку з «Інженерної геодезії»
викладача І категорії
Суботіної Оксани Вікторівни
Київ – 2020
План-конспект уроку
Тема: «Перевірки та юстирування нівеліра і рейок»
Мета: навчитися приводити нівелір в робоче положення; ознайомитися з основними перевірками нівеліра і рейок; повторити будову нівеліра; ознай омитися з поняттям юстирування.
Методи: бесіда, розповідь, пояснення, презентація.

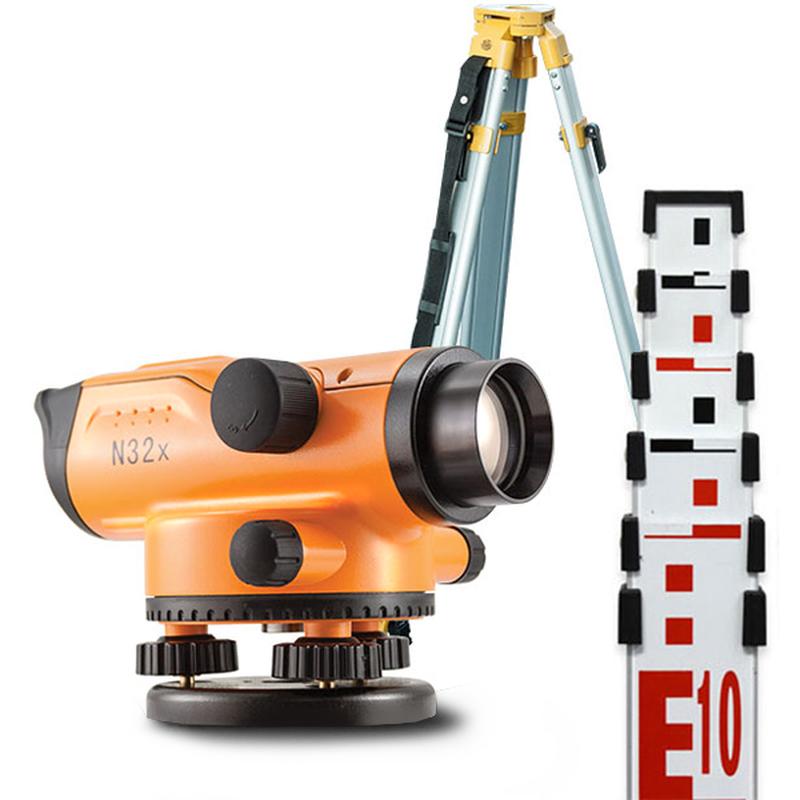

Обладнання та матеріали: нівелір Н-3, нівелір Н-3КЛ, лазерний нівелір, рейка Н3, презентація, ноутбук, мультимедійна система.
Тип уроку: комбінований.
Структура уроку
І. Організаційний етап…………………………………………………………….1-2 хв.
ІІ. Актуалізація опорних знань..……………………………………………...…..5-8 хв.
ІІІ. Мотивація навчально-пізнавальної діяльності ……...……………………..2-3 хв.
ІV. Вивчення матеріалу нової теми………………………………….....……..20-25 хв.
V. Узагальнення й систематизація знань …….………………………………..5-10 хв.
VІ. Підбиття підсумків уроку, повідомлення домашнього завдання…..……..1-2 хв.
Хід уроку
І. Організаційний етап.
Перевірити присутність здобувачів освіти і їх готовність до уроку; оголосити тему уроку.
ІІ. Актуалізація опорних знань.

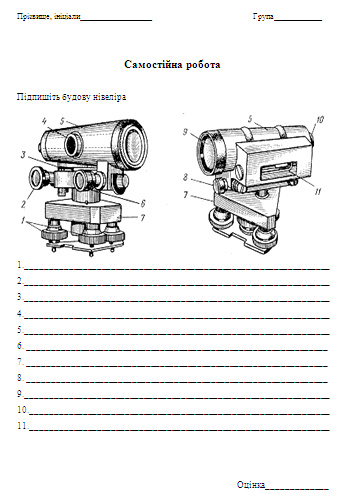

В
иконання самостійної роботи
ІІІ. Мотивація навчально-пізнавальної діяльності учні.
На попередньому уроці ми дізналися про види нівелірів та їх позначення. Детального розглянули будову нівеліра та ознайомилися з сучасними цифровими нівелірами.
Тепер переходимо до нової теми і наша сьогоднішня мета розглянути основні перевірки нівеліра і рейок, та ознайомитися з поняттям юстирування.
ІV. Вивчення матеріалу нової теми.
Перевірити нівелір і рейки – означає визначити відповідність їх конструкції вимогам нормативних документів.
Конструктивно нівелір призначений для забезпечення горизонтальності візирної осі зорової труби і має осі:
1) ZZ – вертикальну вісь обертання труби нівеліра;
2) VV – візирну вісь зорової труби;
3) LL – вісь циліндричного рівня;
4
) LkLk – вісь круглого рівня.

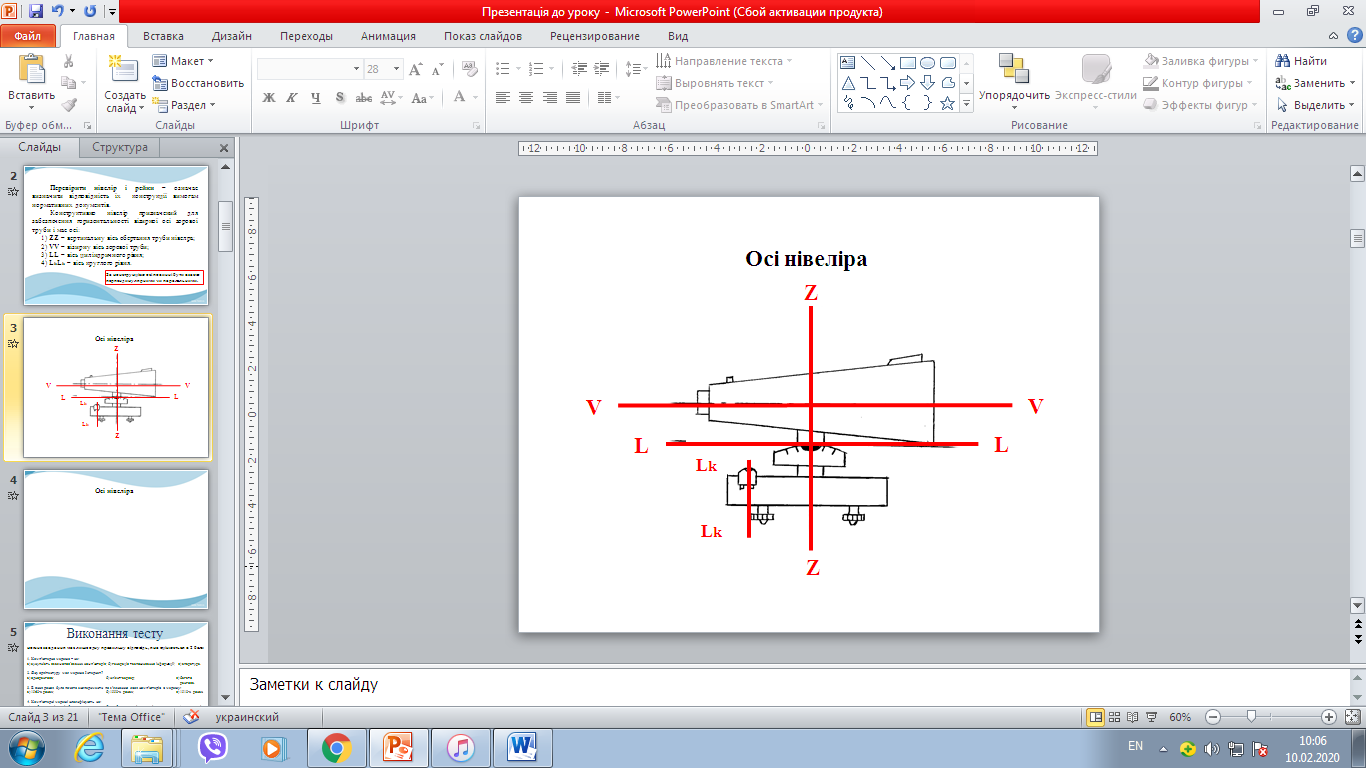

Рис. 1 Осі нівеліра
За конструкцією осі повинні бути взаємо перпендикулярними чи паралельними.
Юстирування- виправлення виявлених відхилень від перпендикулярного або паралельного розташування осей і площин.
Перевірки нівеліра виконуються у такій послідовності:
1. Перевірка круглого рівня
Умова: вісь круглого рівня LkLk повинна бути паралельна осі обертання нівеліра ZZ.
Результат: бульбашка круглого рівня змістилася з центра не більше ніж на 0,5 величини поділки шкали.
Висновок: умова виконана.
1
2
Рис. 2 Перевірка круглого рівня
1- підйомні гвинти; 2 – бульбашка круглого рівня
2. Перевірка сітки ниток
Умова: горизонтальний штрих сітки ниток повинен бути перпендикулярним до осі обертання нівеліра, а вертикальний штрих – паралельний до осі ZZ.
Рис. 3 Перевірка сітки ниток
Результат: горизонтальний штрих сітки ниток співпадає з ниткою виска.
Висновок: умова виконана.

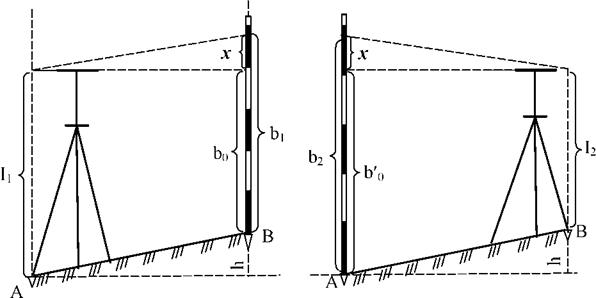

3. Перевірка головної умови нівеліра, або перевірка похибки х
Умова: візирна вісь VV зорової труби нівеліра повинна бути паралельна до осі циліндричного рівня LL.
Рис. 4 Перевірка похибки х
Результат: похибка х<±4 мм.
Висновок: умова виконана
Нівелірні рейки перед початком польових робіт перевіряють за такими умовами:
Величина прогину рейки – не більше 10 мм.
Середню довжину одного метра пари рейок (визначають за допомогою контрольної лінійки, не більше 1,5 мм.)
Визначення похибок поділок рейок на чорній і червоній сторонах рейки (допускається відхилення до 0,5 мм та виконується контрольною лінійкою).
Визначення різниці початку нулів пари рейок для чорної і червоної сторони (у разі відхилення одна з рейок замінюється).
V. Узагальнення й систематизація знань.
Здобувачі освіти дають відповіді на поставленні питання викладача.
Для чого виконуються перевірки?
Для чого виконуються юстирування приладу?
Правила техніки безпеки при роботі з приладами.
Яка система висот в Україні:?
VІ. Підбиття підсумків уроку, повідомлення домашнього завдання.
Вивчити пройдену тему та підготуватися до лабораторної роботи №5.
