10кл. Лабораторна робота №7

Тема: Визначення вологості повітря за допомогою психрометра.

Мета: ознайомитись з методами вимірювання вологості повітря і з їх допомогою визначити відносну вологість повітря.

Прилади і матеріали: волосяний і конденсаційний гігрометри, психрометр, психрометрична таблиця.

Обладнання: Психрометр, склянка з водою, психрометрична таблиця, таблиця густини насиченої водяної пари при різних температурах.


Теорія методу

Психрометр являє собою два термометри, один з яких обгорнутий змоченою у воді тканиною. Випаровування води з тканини залежить від вологості повітря, тому чим менша відносна вологість, тим менша температура вологого термометра. Визначається вологість за допомогою психрометричної таблиці.

Температура повітря t – покази сухого термометра. Густину насиченої пари визначають з таблиці густини насиченої водяної пари. Абсолютна вологість визначається з формули .

Хід роботи

  1. Змочити тканину вологого термометра і визначити місце, вказане в таблиці варіантів.

  2. Записати покази сухого та вологого термометра.

  3. Визначити різницю показів сухого і вологого термометрів.

  4. Скориставшись психрометричною таблицею визначити відносну вологість повітря .

  5. З таблиці густини насиченої пари визначити густину насиченої пари при даній температурі.

  6. Визначити абсолютну вологість .

  7. З таблиці густини насиченої пари визначити точку роси tp.

  8. Результати вимірювань та обчислень занести в таблицю.

Температура сухого
термометра, °С

Температура вологого
термометра, °С

Різниця температур, °С

Відносна вологість повітря, %





9 . Опишіть будову та принцип дії приладів А) психрометр Будова: Принцип дії:

Б) волосяний гігрометр Будова: Принцип дії:

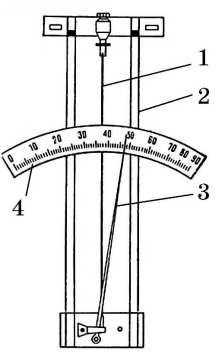

Волосяний гігрометр

П рилади для прямого вимірювання вологості повітря називають гігрометрами. Існує декілька видів гігрометрів: волосяний і психрометричний. Принцип дії волосяного гігрометра  базується на властивості знежиреної волосини збільшувати свою довжину зі збільшенням вологості повітря. Узимку волосяний гігрометр є основним приладом для вимірювання вологості повітря поза приміщенням.

Найчастіше використовують гігрометр психрометричний – психрометр.

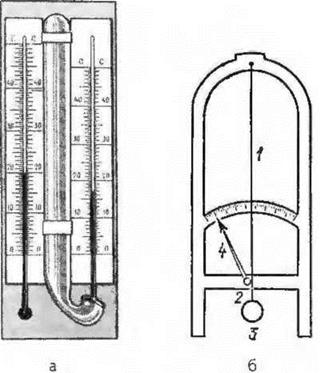

Психрометр

Психрометр складається з двох термометрів – сухого, який вимірює температуру довкілля, і вологого – його колба обгорнута тканиною, кінчик якої опущений у посудину з водою (рис.8.2). Вода з тканини випаровується, і вологий термометр показує нижчу температуру, ніж сухий. Чим нижча відносна вологість повітря, тим швидше випаровується рідина і тим більша різниця показів сухого та вологого термометрів. Відносну вологість визначають за допомогою психрометричної таблиці.

10.Зробити висновок.

Контрольні запитання

  1. Чому покази вологого термометра психрометра менші за покази сухого термометра?

  2. При яких умовах різниця показів термометрів найбільша?

  3. Температура в приміщенні знижується, а абсолютна вологість залишається сталою. Як зміниться відносна вологість?

  4. Сухий і вологий термометр показують однакову температуру. Яка відносна вологість повітря?




‹
›
