Призначення 40 мм гранатомета РПГ-7: Ручний протитанковий гранатомет призначений для боротьби з танками, самохідно-артилерійськими установками та іншими броньованими засобами противника, а також для ураження живої сили противника, яка знаходиться в легких укриттях і спорудах житлового типу. Тактико-технічна характеристика: Калібр гранатомета.....................................................................40 мм Калібр гранати (по головній частині).....................................85 мм Довжина гранатомета...............................................................950 мм Довжина гранати з пороховим зарядом (пострілу)............925 мм Довжина гранати без порохового заряду..............................640 мм Початкова швидкість польоту гранати...............................120 м/с Максимальна швидкість польоту гранати..........................300 м/с Бойова швидкострільність........................................4 – 6 постр./хв. Прицільна дальність стрільби..................................................500 м Дальність прямого пострілу по цілі висотою 2 м..................330 м Вага гранатомета з оптичним прицілом.................................6,3 кг Вага гранати з пороховим зарядом (пострілу).......................2,2 кг Вага сошки.....................................................................................720 г Вага сумки з двома пострілами і ЗІП......................................7,1 кг Вага сумки з трьома пострілами і ЗІП....................................9,3 кг Збільшення оптичного прицілу............................................2,7 крат Поле зору прицілу.....................................................................13 град - - 40 мм гранатомет РПГ-7 складається: Ствол з механічним (відкритим) прицілом Ударно-спусковий механізм з запобіжником Бойковий механізм Оптичний приціл Протитанкова граната Головна частина висадника Головна частина з вибуховою речовиною Донна частина висадника Реактивний двигун Пороховий заряд зі стабілізатором Запасні частини Інструмент Приладдя Сумки для гранат Ремні Плакат №5

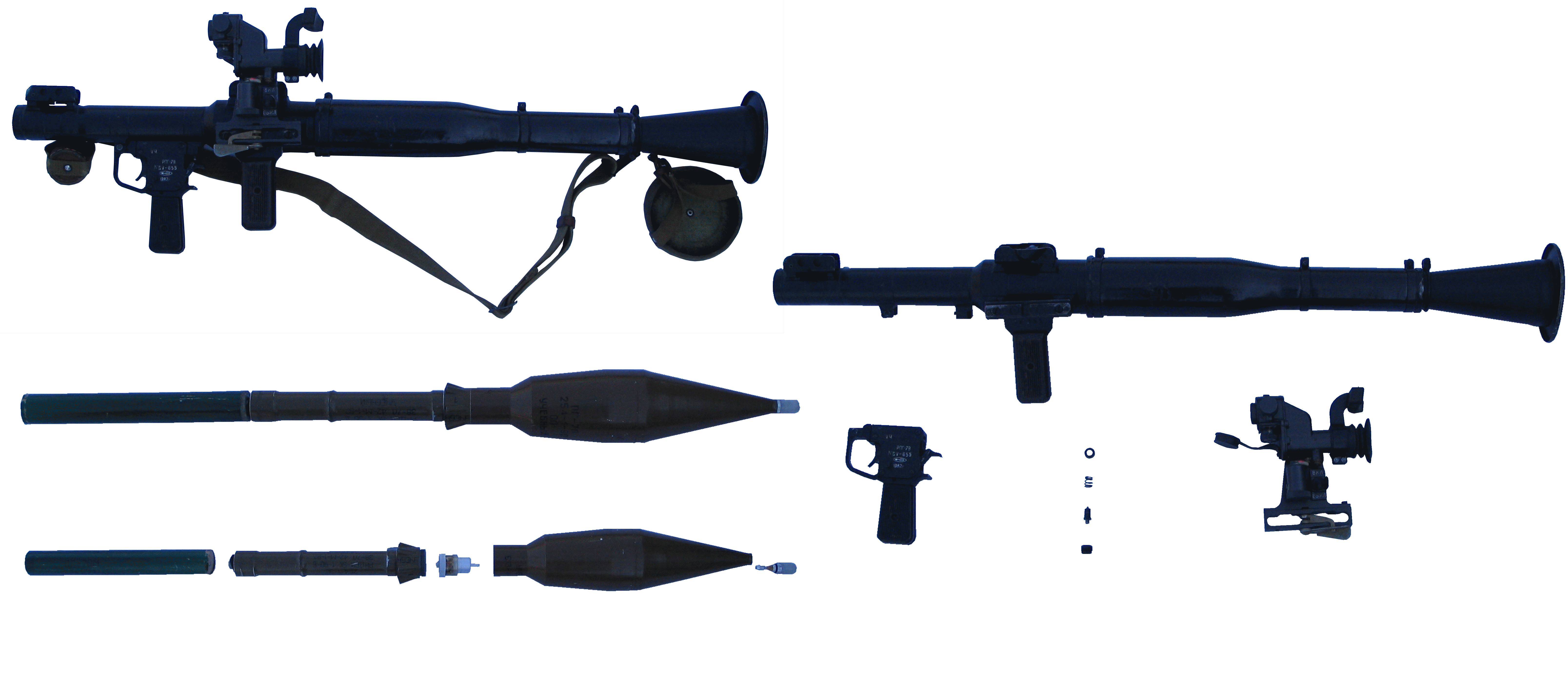

Ручний протитанковий гранатомет РПГ-7

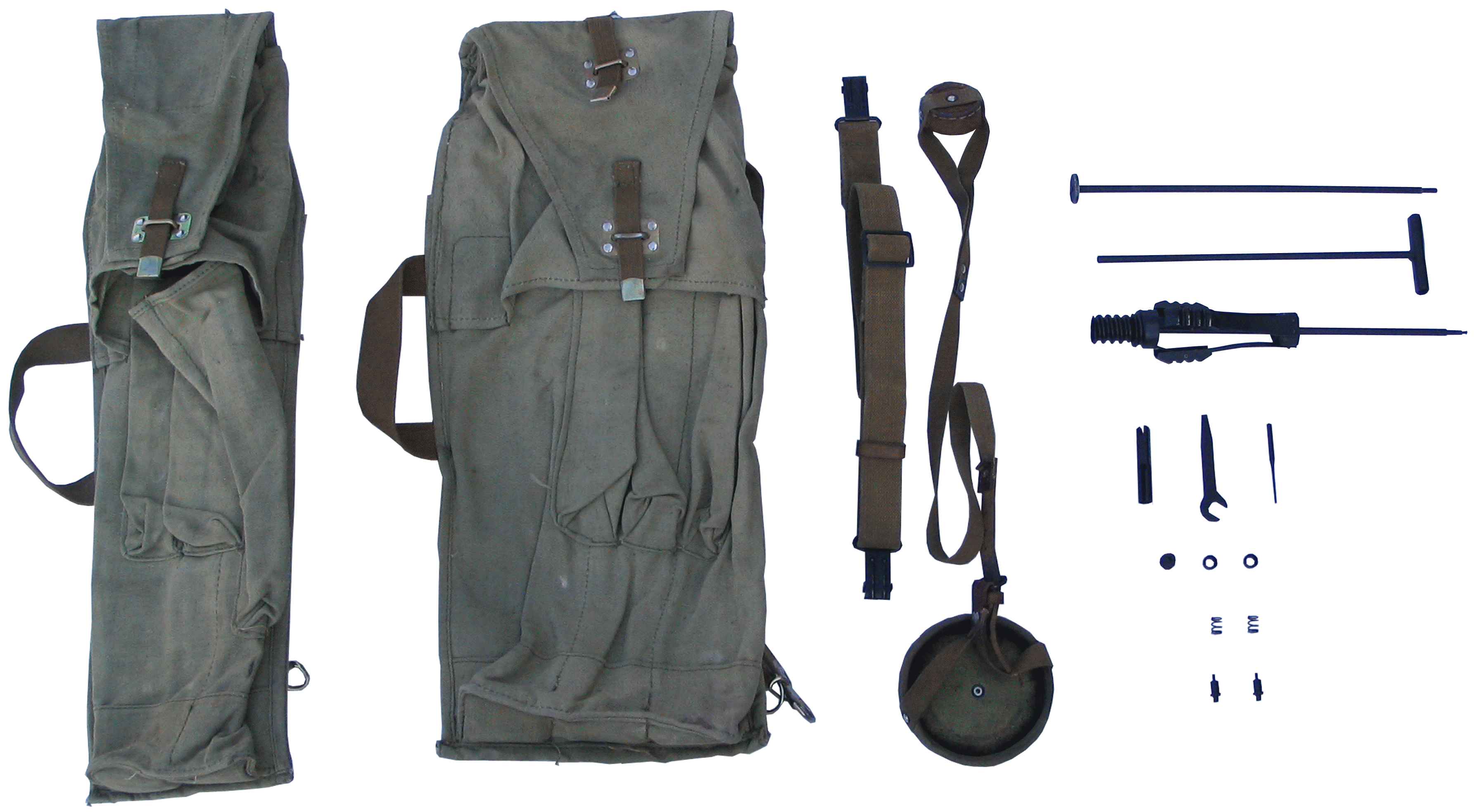

В комплект 40 мм гранатомета РПГ-7 входять:
