Презентація з теми "Теплові двигуни" 10 клас

Теплові двигуни

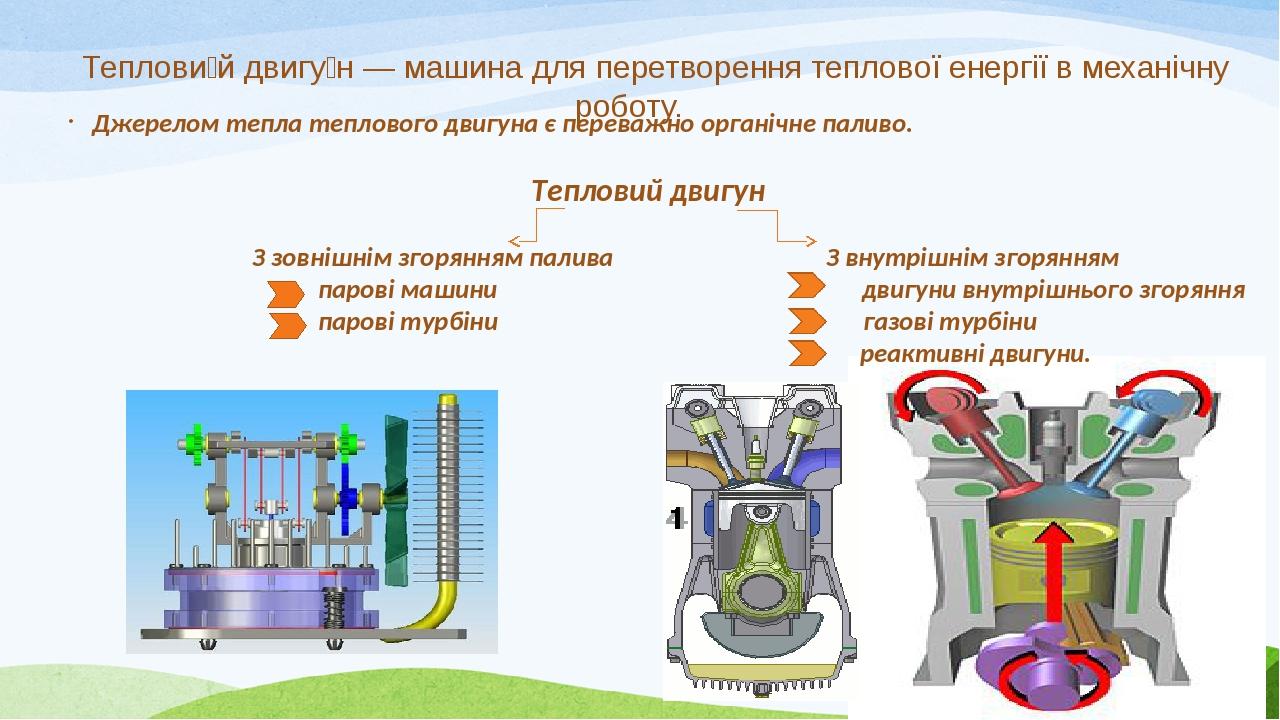

Теплови́й двигу́н — машина для перетворення теплової енергії в механічну роботу. Джерелом тепла теплового двигуна є переважно органічне паливо. Теп...

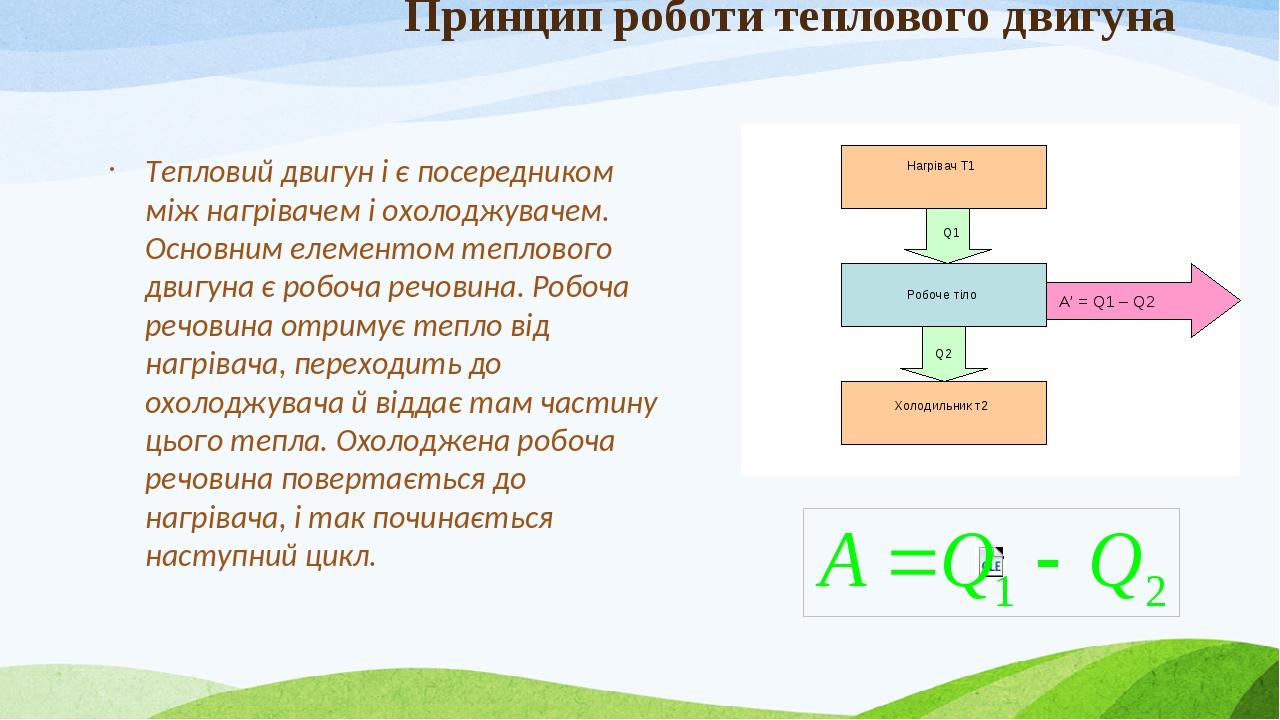

Принцип роботи теплового двигуна Тепловий двигун і є посередником між нагрівачем і охолоджувачем. Основним елементом теплового двигуна є робоча реч...

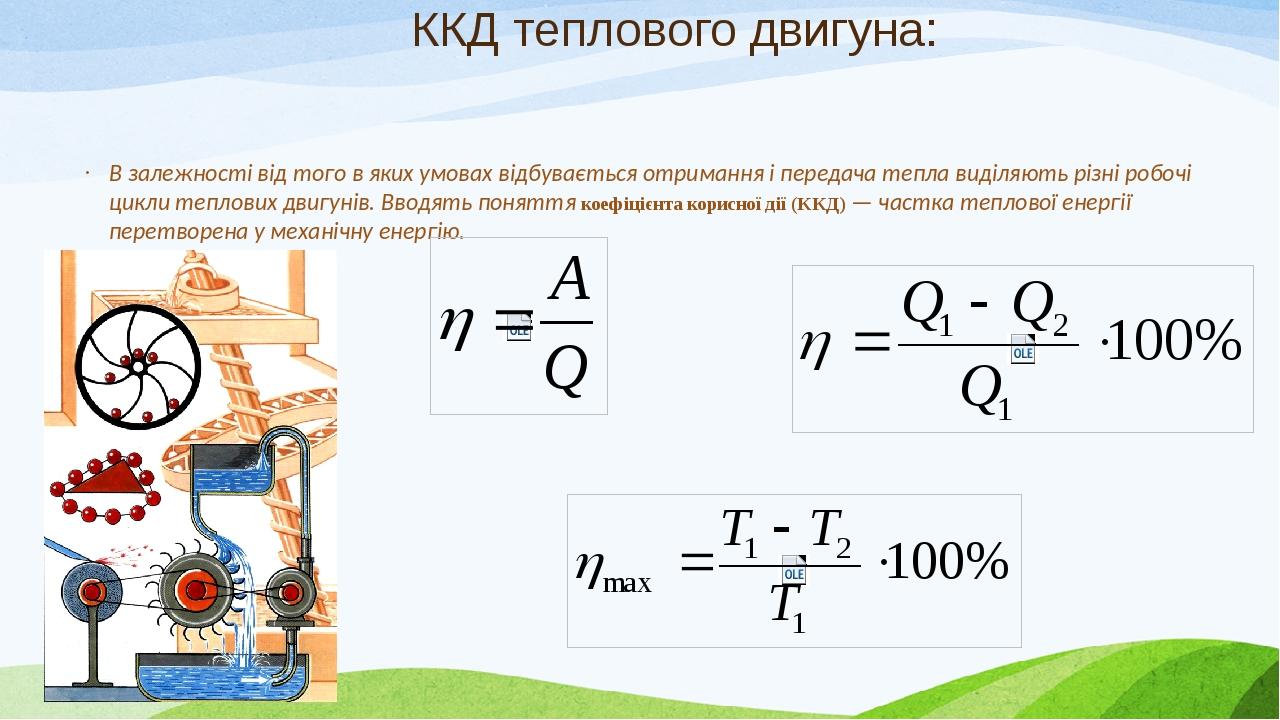

В залежності від того в яких умовах відбувається отримання і передача тепла виділяють різні робочі цикли теплових двигунів. Вводять поняття коефіці...

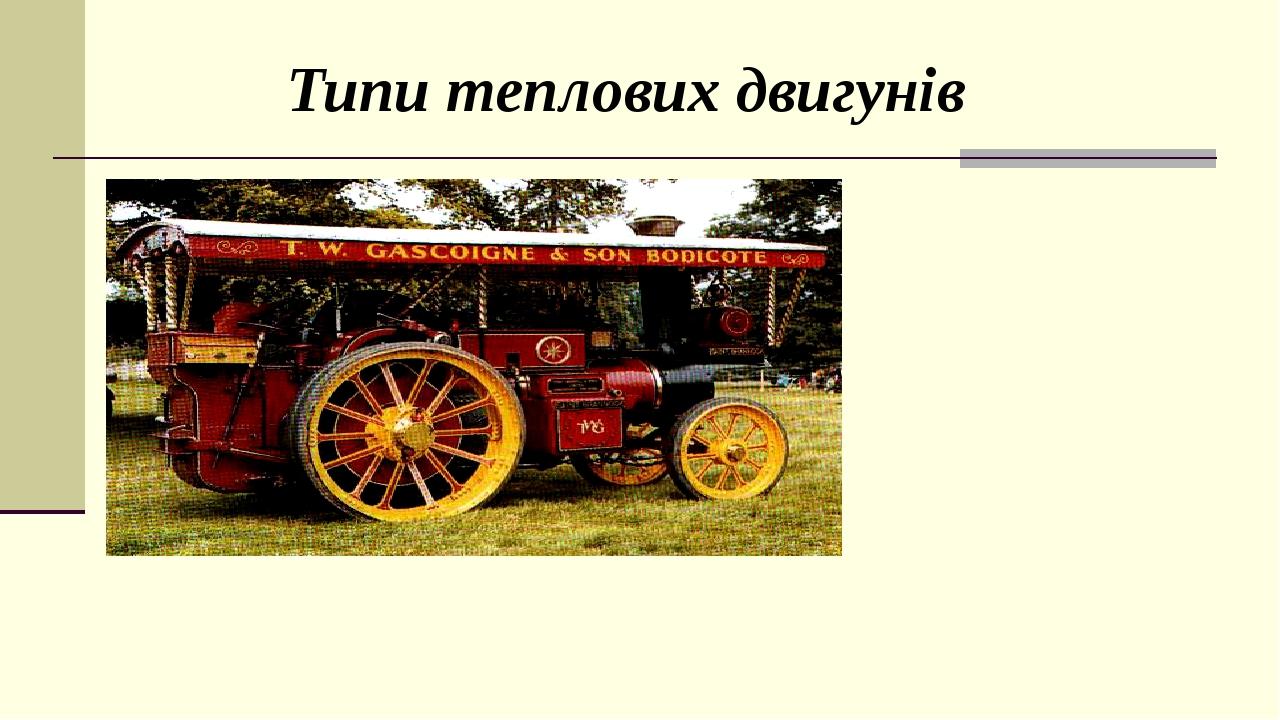

Типи теплових двигунів

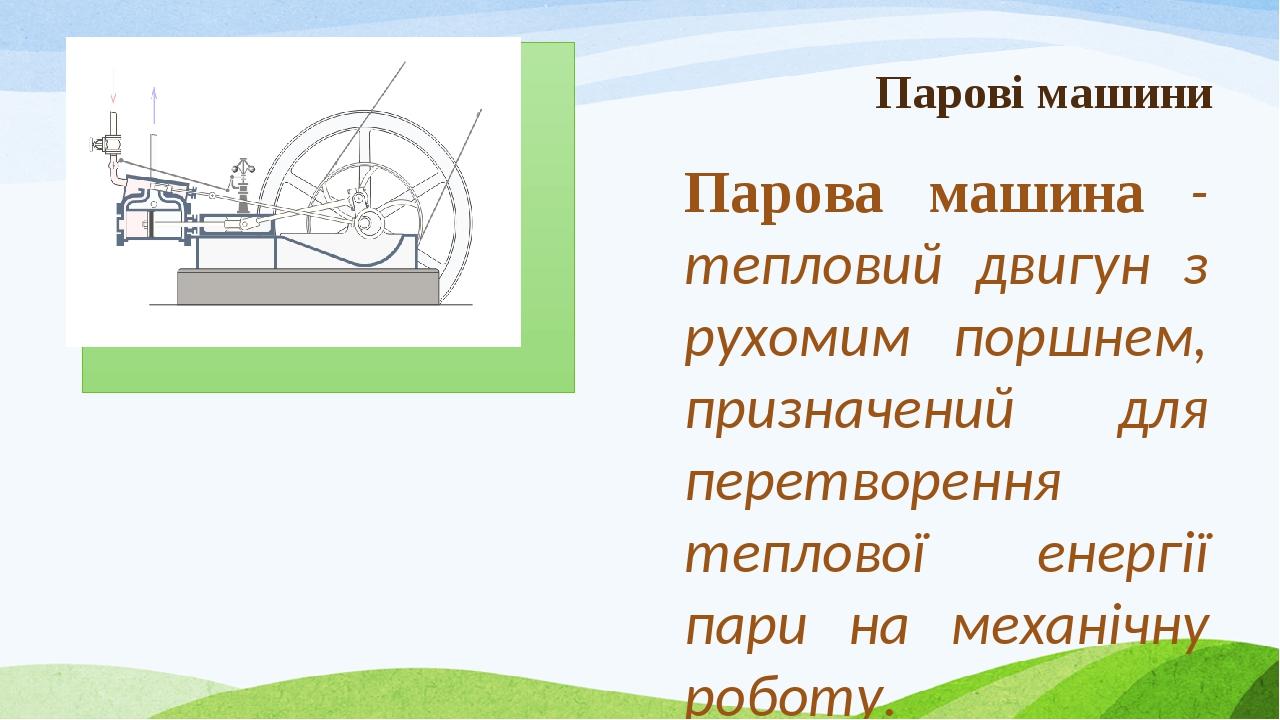

Парові машини Парова машина - тепловий двигун з рухомим поршнем, призначений для перетворення теплової енергії пари на механічну роботу. Перші спро...

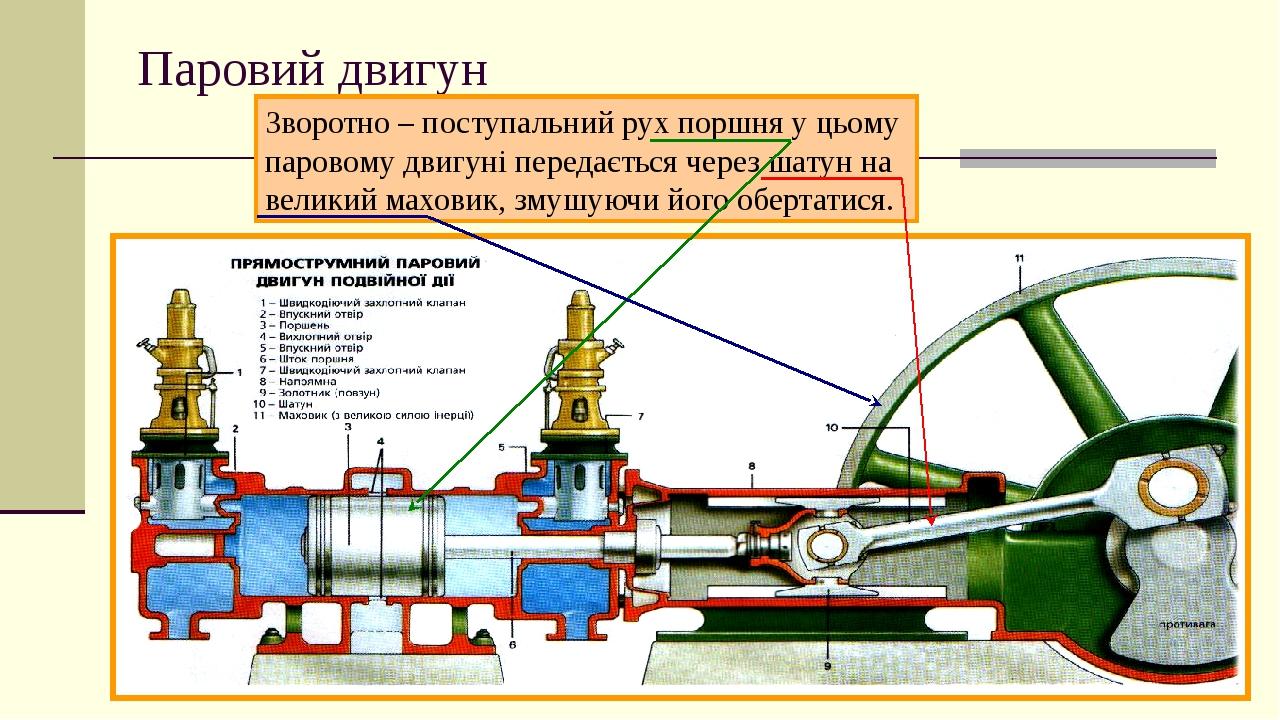

Паровий двигун Зворотно – поступальний рух поршня у цьому паровому двигуні передається через шатун на великий маховик, змушуючи його обертатися.

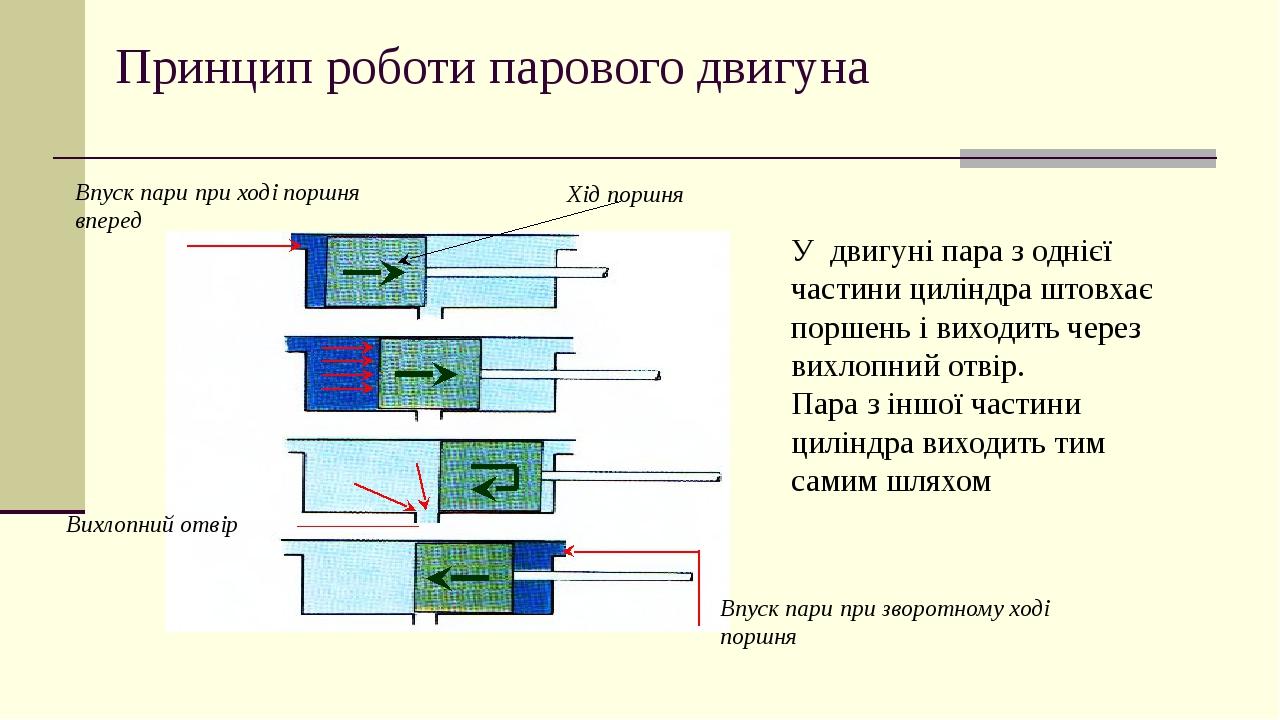

Принцип роботи парового двигуна У двигуні пара з однієї частини циліндра штовхає поршень і виходить через вихлопний отвір. Пара з іншої частини цил...

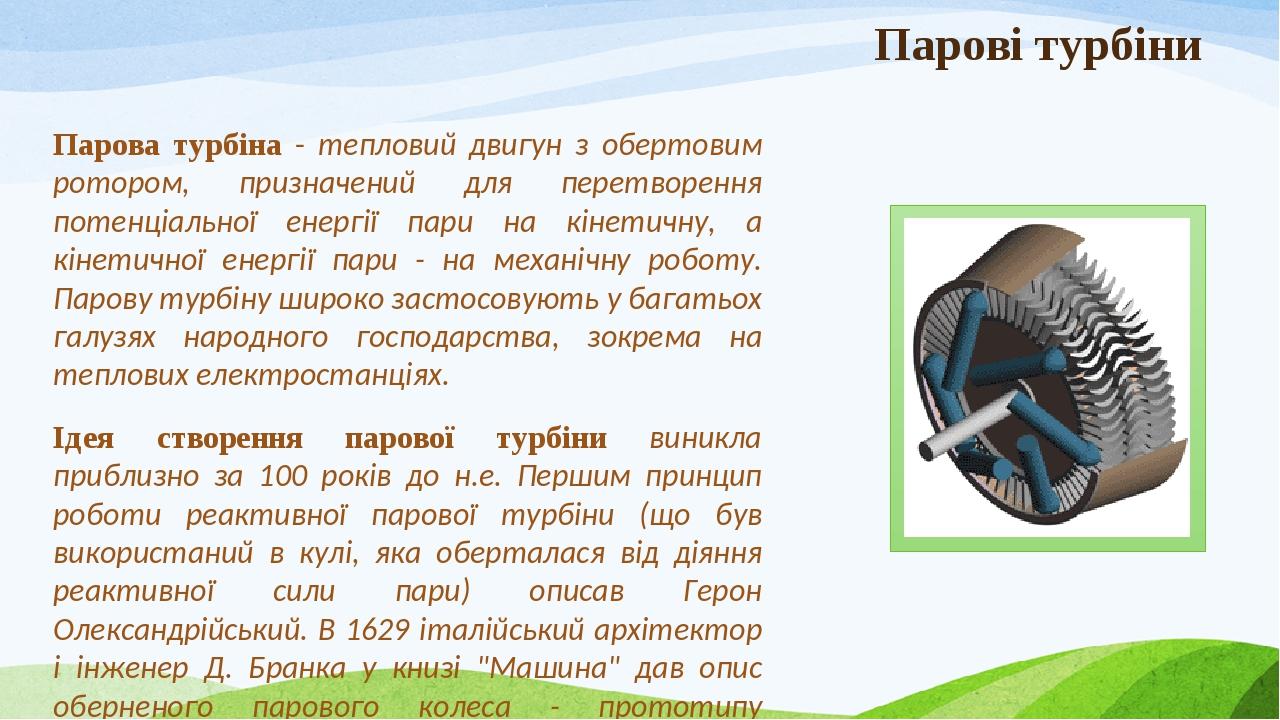

Парові турбіни Парова турбіна - тепловий двигун з обертовим ротором, призначений для перетворення потенціальної енергії пари на кінетичну, а кінети...

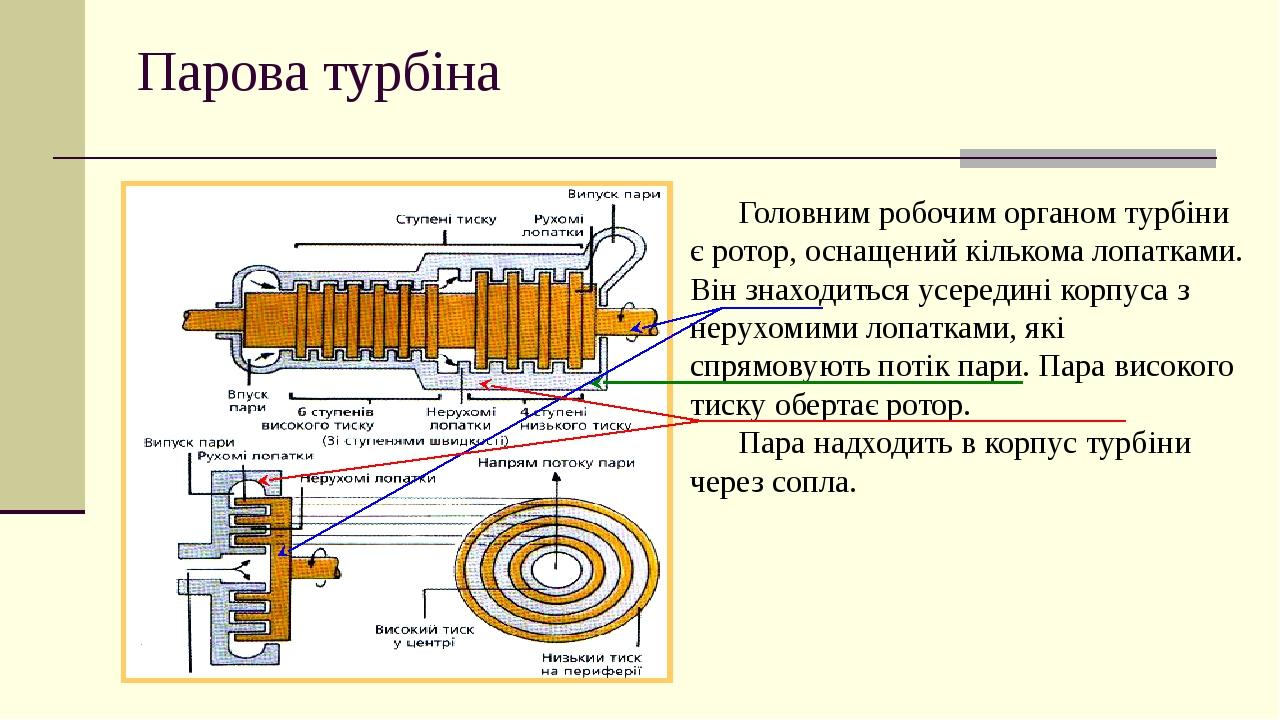

Парова турбіна Головним робочим органом турбіни є ротор, оснащений кількома лопатками. Він знаходиться усередині корпуса з нерухомими лопатками, як...

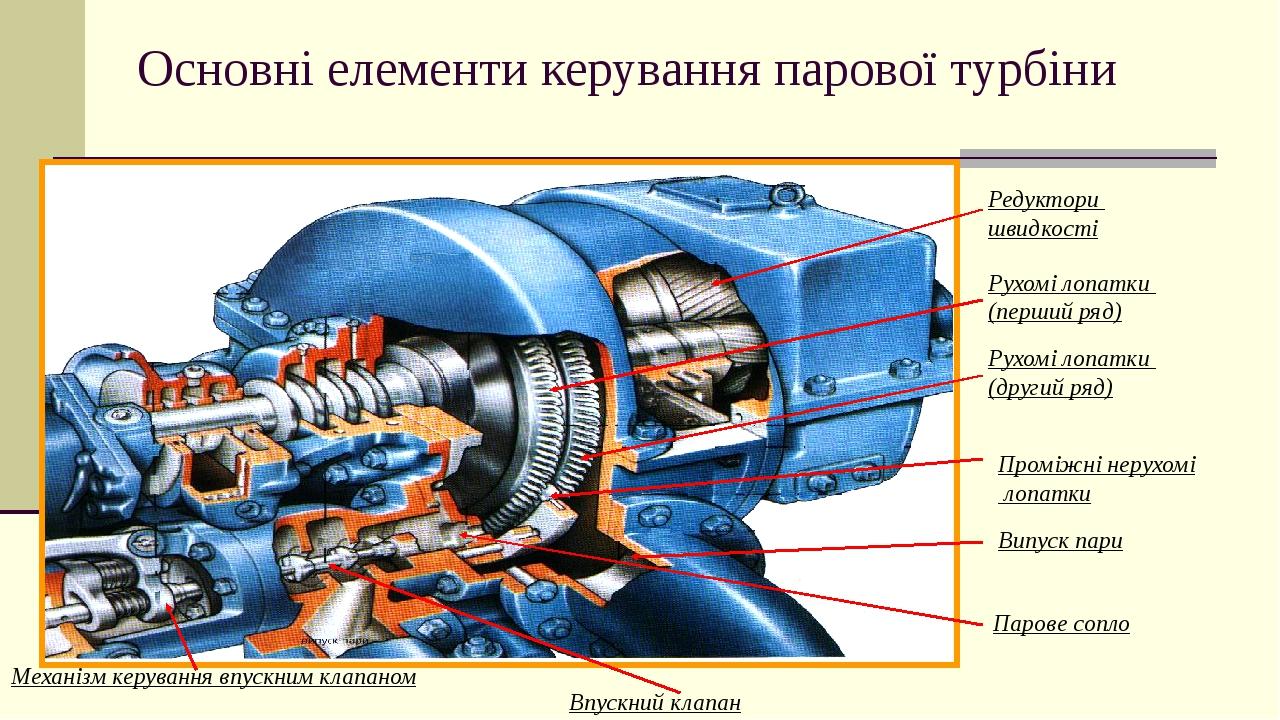

Основні елементи керування парової турбіни Механізм керування впускним клапаном Впускний клапан Парове сопло Редуктори швидкості Рухомі лопатки (пе...

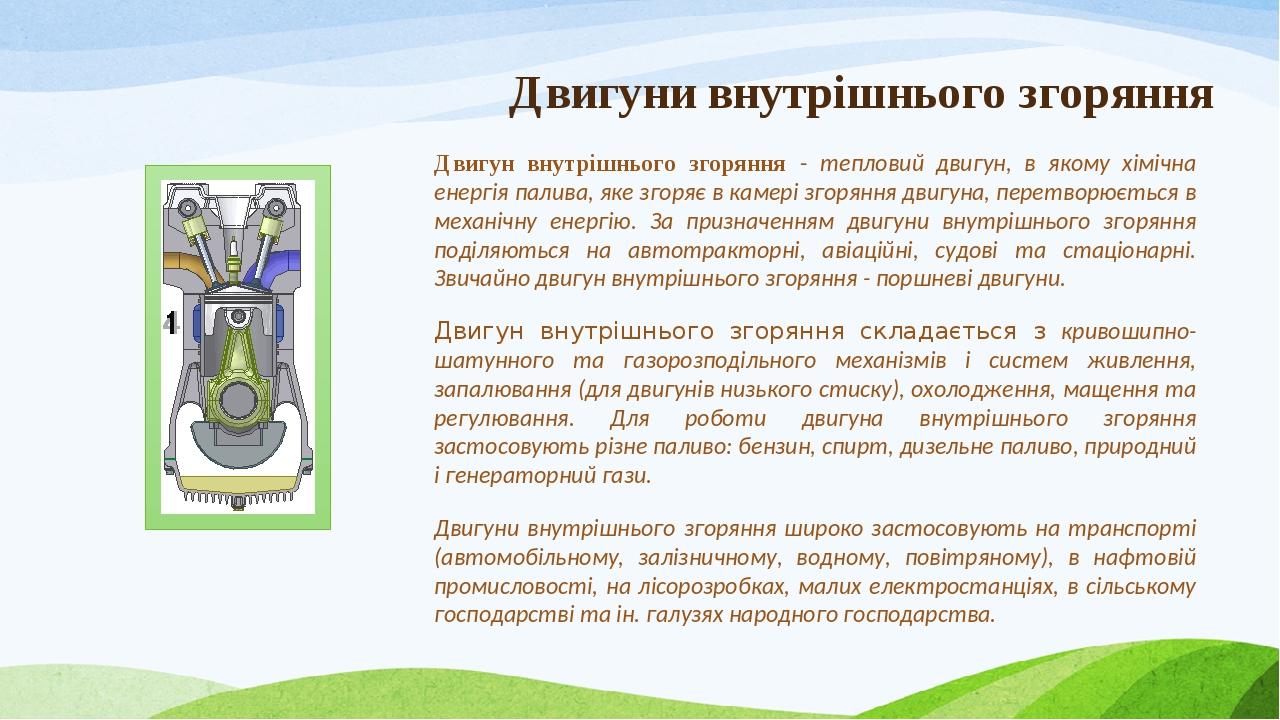

Двигуни внутрішнього згоряння Двигун внутрішнього згоряння - тепловий двигун, в якому хімічна енергія палива, яке згоряє в камері згоряння двигуна,...

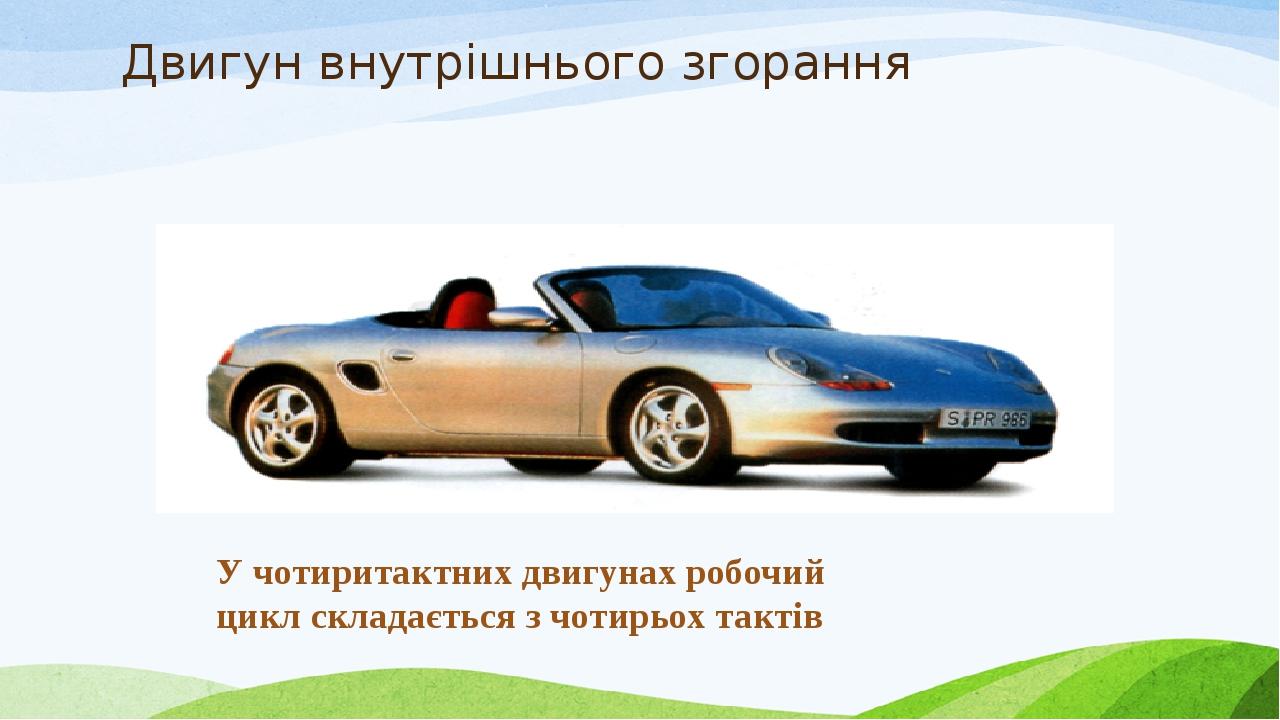

Двигун внутрішнього згорання У чотиритактних двигунах робочий цикл складається з чотирьох тактів

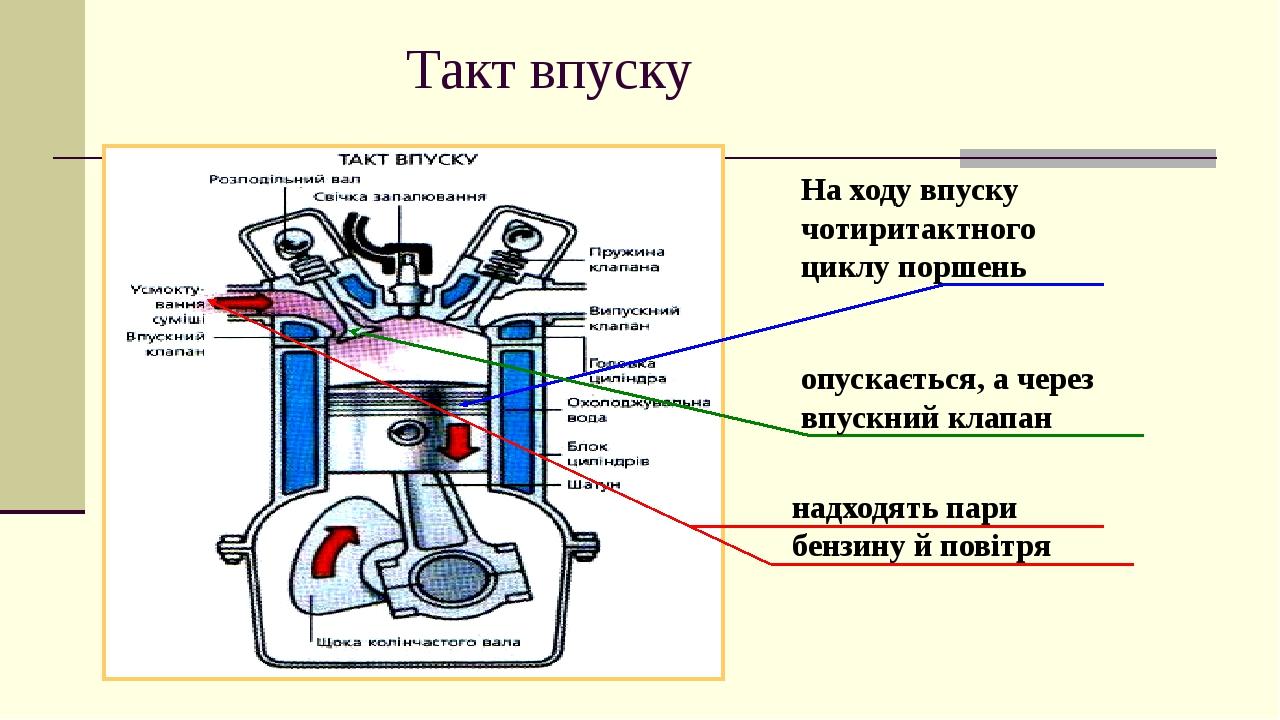

Такт впуску На ходу впуску чотиритактного циклу поршень опускається, а через впускний клапан надходять пари бензину й повітря

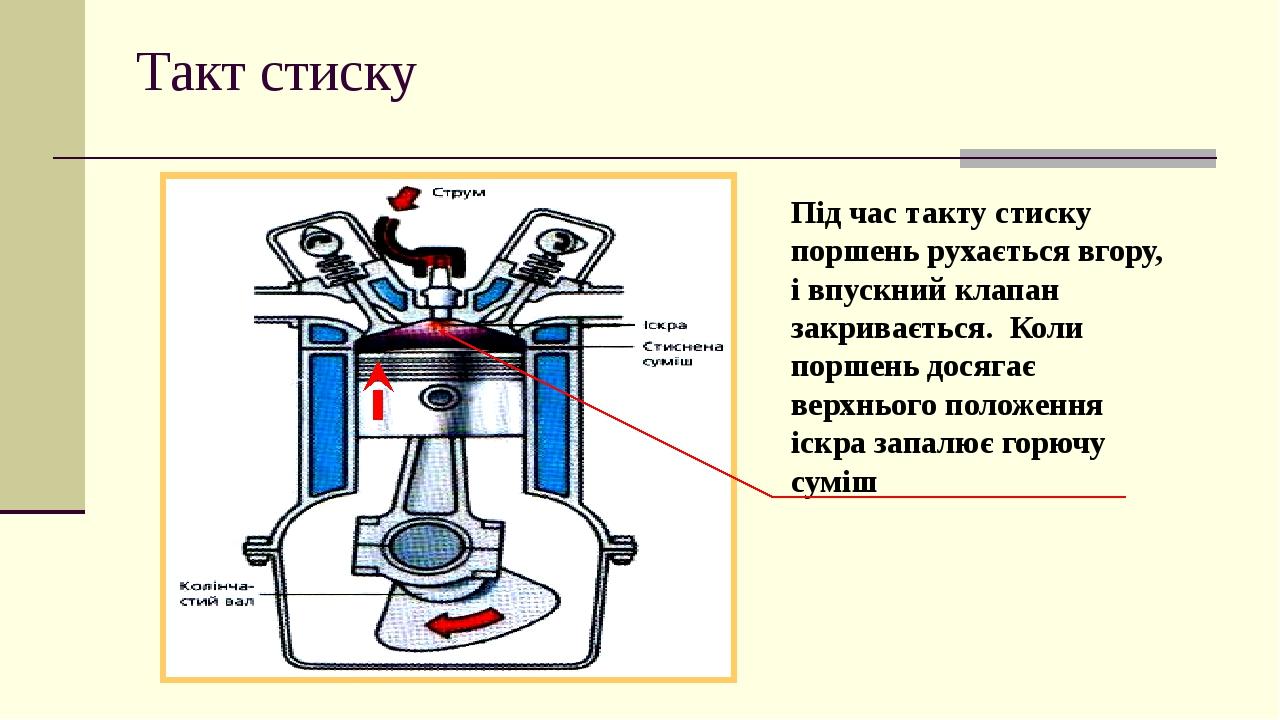

Такт стиску Під час такту стиску поршень рухається вгору, і впускний клапан закривається. Коли поршень досягає верхнього положення іскра запалює го...

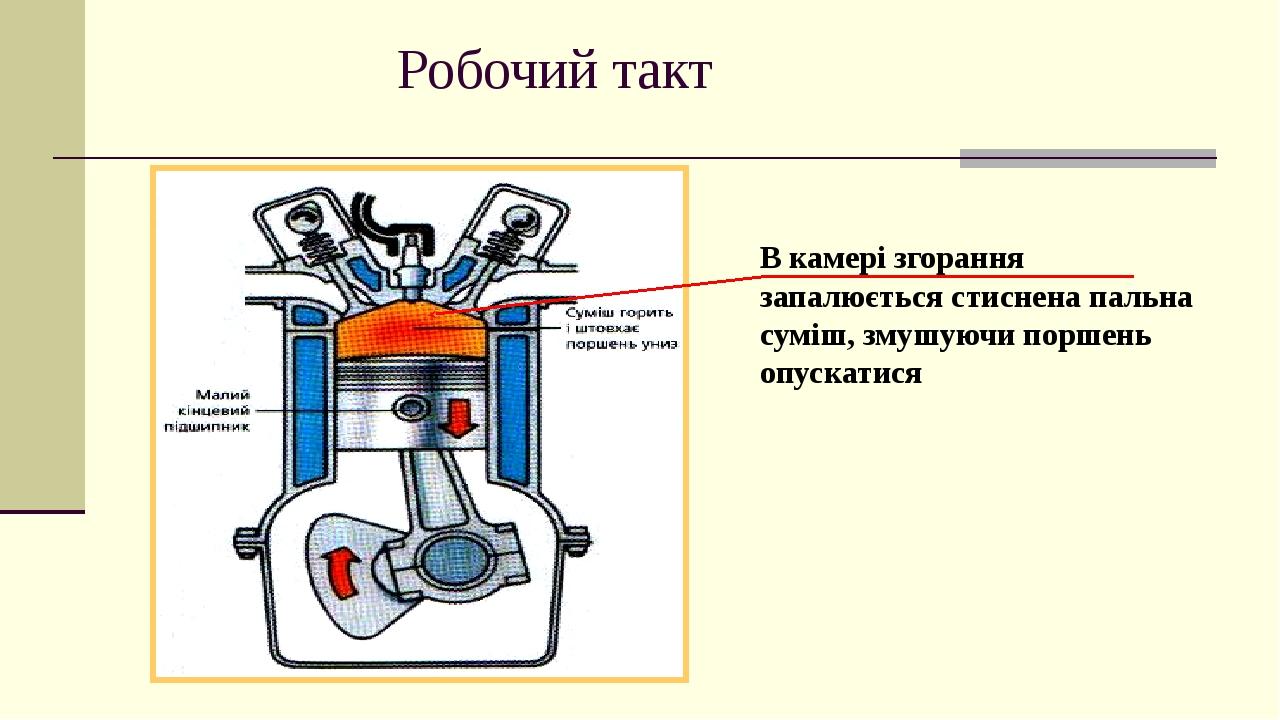

Робочий такт В камері згорання запалюється стиснена пальна суміш, змушуючи поршень опускатися

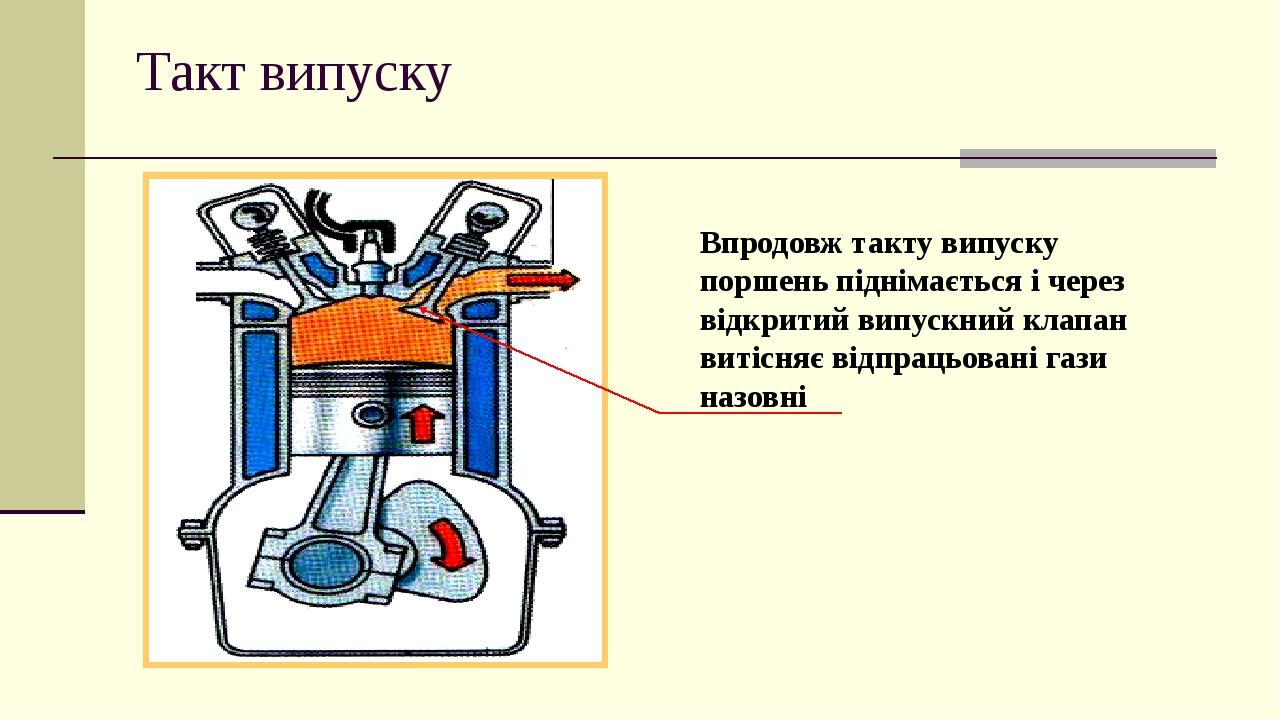

Такт випуску Впродовж такту випуску поршень піднімається і через відкритий випускний клапан витісняє відпрацьовані гази назовні

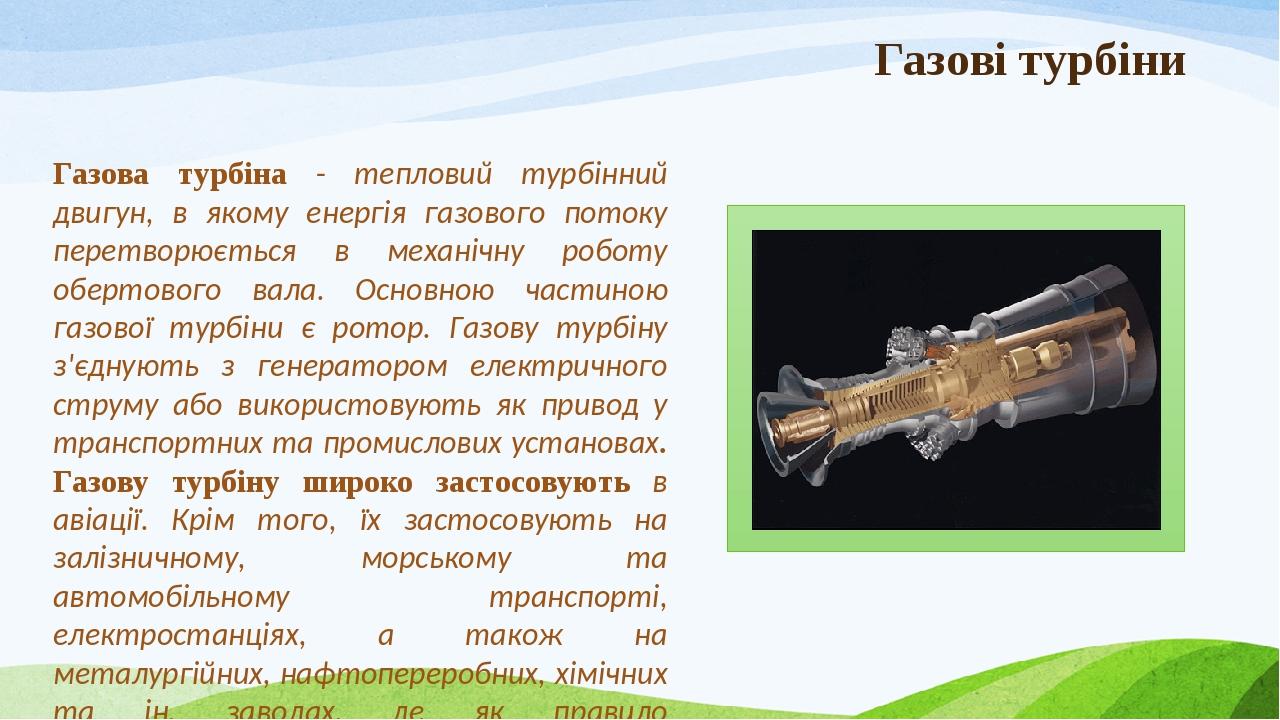

Газові турбіни Газова турбіна - тепловий турбінний двигун, в якому енергія газового потоку перетворюється в механічну роботу обертового вала. Основ...

Вплив теплових двигунів на екологію

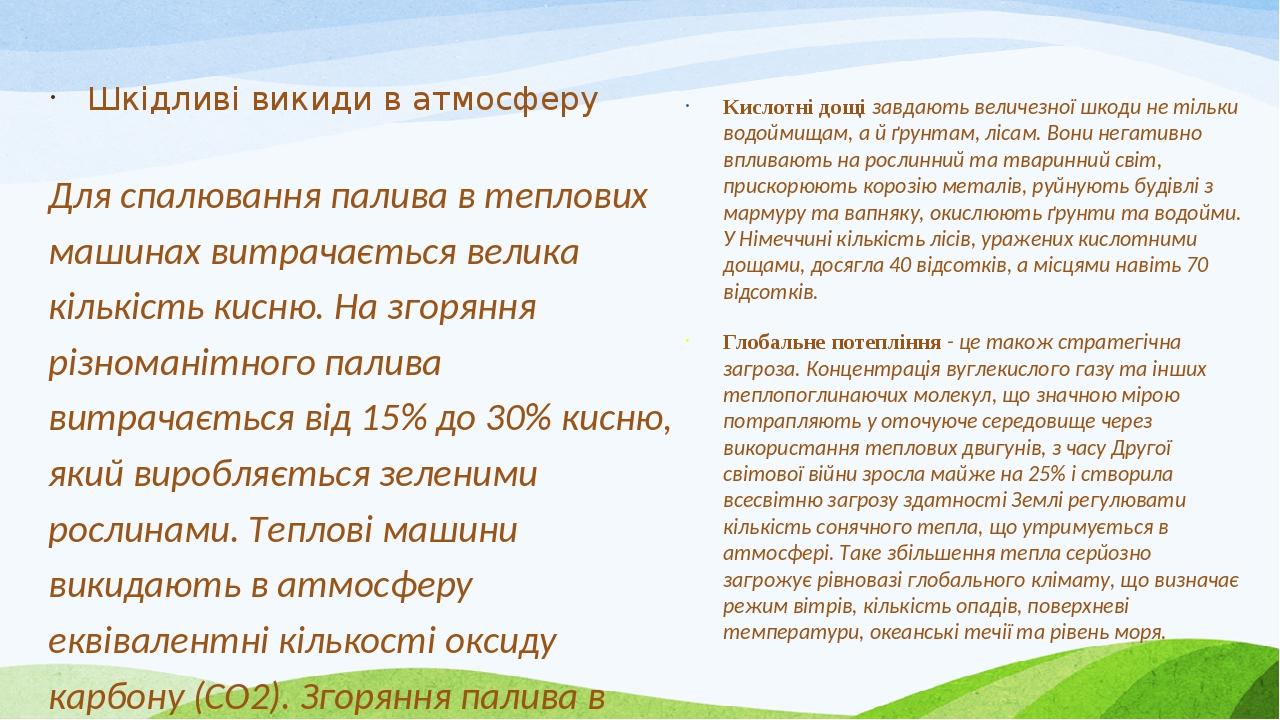

Шкідливі викиди в атмосферу Для спалювання палива в теплових машинах витрачається велика кількість кисню. На згоряння різноманітного палива витрача...

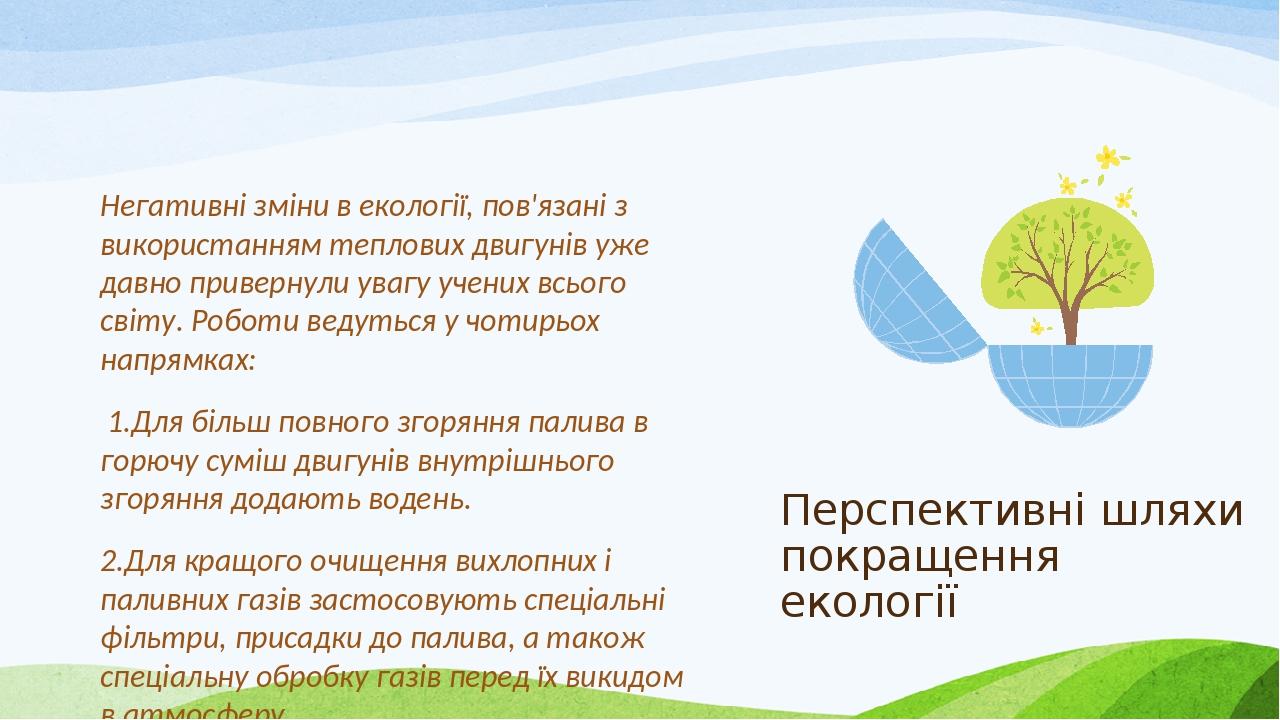

Перспективні шляхи покращення екології Негативні зміни в екології, пов'язані з використанням теплових двигунів уже давно привернули увагу учених вс...

‹‹ ‹
