Урок 25. Стовпчасті та секторні діаграми, їх об’єкти і властивості. Створення та форматування стовпчастих і секторних діаграм у середовищі табличного процесора. Аналіз даних, поданих на діаграмі.

Цілі:

• навчальна: сформувати поняття стовпчастої та секторної діаграми, навчити створювати стовпчасті і секторні діаграми засобами табличного процесора, налаштовувати параметри відображення діаграми, поля даних та рядів даних;

• розвивальна: розвивати образне мислення, створювати ситуації зацікавленості та позитивні емоції по відношенню до навчальної діяльності;

• виховна: підвищувати інформаційну культуру учнів; виховувати вміння проводити об’єктивну самооцінку.

Тип уроку: засвоєння нових знань, формування вмінь і навичок.

Обладнання та наочність: дошка, комп’ютери, підручники, навчальна презентація.

Програмне забезпечення: Microsoft Excel.

Хід уроку

І. Організаційний етап

• привітання

• перевірка присутніх

• перевірка готовності учнів до уроку

ІІ. Перевірка домашнього завдання

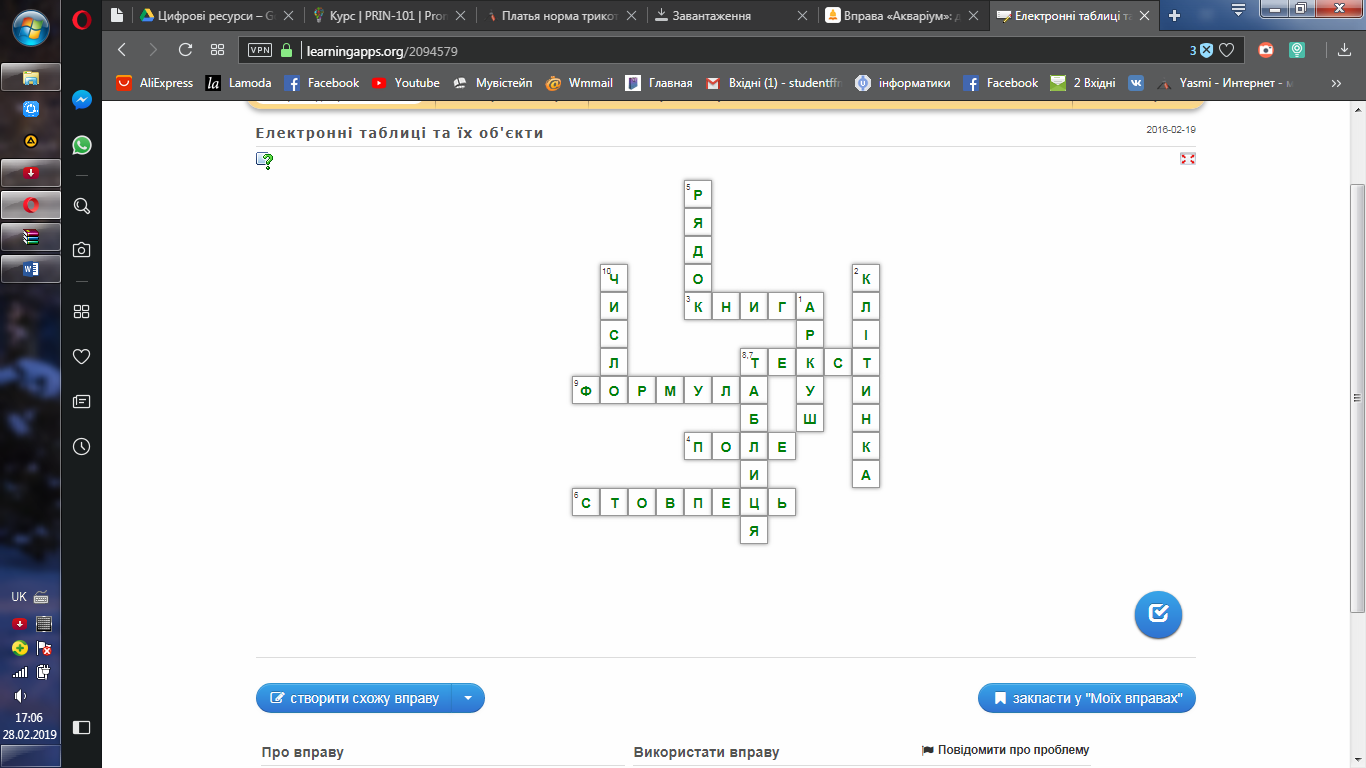

1. Асоціативний кросворд навпаки

2. Взаємоперевірка. Учні на дошці перетворюють приклади у функцію ексель, використовуючи правила запису, потім міняються місцями і перевіряють правильність.

ІІІ. Мотивація навчальної діяльності (сл.3)

У різних ситуаціях фахівця можуть цікавити як самі числа, наведені в таблиці, так і тенденції до їх зміни, які показують діаграми. Отже, діаграми призначені для графічного відображення числових даних.

За допомогою діаграм, на яких зображені зміни у виробництві, аналізують економічний стан на підприємстві. Аналіз такої інформації дає можливість прийняти правильне рішення і підвищити конкурентну спроможність продукції, яка виробляється, зробити її дешевшою і якіснішою.

В електронну таблицю вмонтовані спеціальні засоби, що носять назву ділової графіки, які дозволяють зобразити табличні дані у графічному вигляді.

IV. Вивчення нового матеріалу

Пояснення вчителя з елементами демонстрування презентації (сл.4-17)

(використовуються можливості локальної мережі кабінету або проектор)

Діаграми служать для графічного представлення даних на листі.

Діаграма – це графічне зображення, у якому числові дані подаються геометричними фігурами.

Діаграми в Excel будуються на основі даних, поданих в електронній таблиці.

В Excel 2007 можна побудувати діаграми одинадцяти типів: стовпчаста, лінійчата, секторна, гістограма, з областями, точкова, біржова, поверхнева, кільцева, бульбашкова, пелюсткова. Кожний із цих типів діаграм має кілька видів.

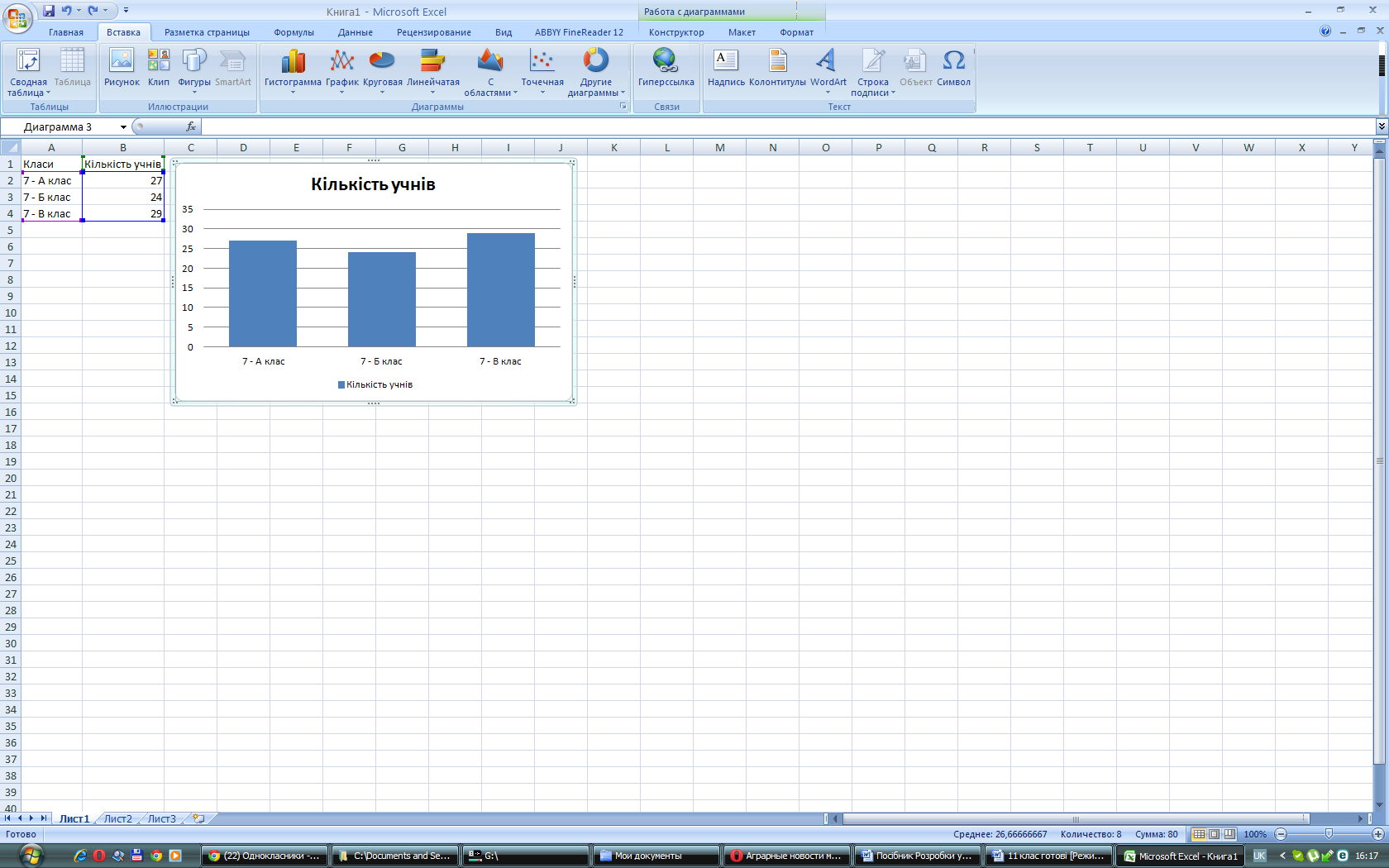

Щоб побудувати діаграми потрібно виділити клітинки, вміст яких ви хочете побачити на діаграмі або підписів на осях координат, а потім вибрати вкладку Вставлення і в групі Діаграми (рис. 1) вибрати потрібний тип діаграми та вид. Або відкрити вікно Вставлення діаграми (рис. 2) вибором кнопки відкриття діалогового вікна цієї самої групи.

Рис. 1. Група Діаграми вкладки Вставлення

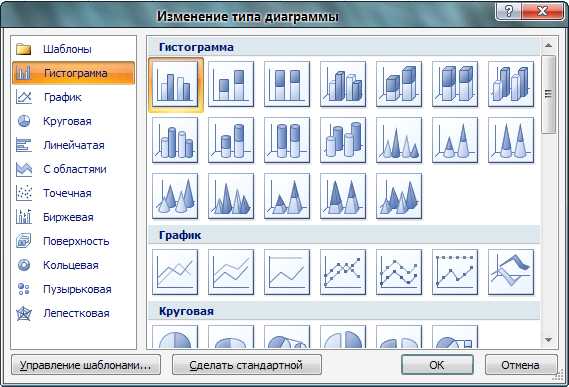

Рис. 2. Вікно Вставлення діаграми

Діаграми можна розміщувати прямо в аркуші поряд з даними, котрі використовувались для побудови діаграми. Такі діаграми називаються впровадженими. Крім того, діаграма може займати в книзі окремий лист, який називається діаграмним листом.

Незалежно від того, яким чином була створена діаграма, вона завжди зв'язана з даними листа. При зміні даних діаграма буде автоматично оновлюватися.

7 класі ми будемо вивчати тільки стовпчасті та секторні діаграми.

Стовпчасті діаграми.

Стовпчасті діаграми доцільно створювати тоді, коли потрібно порівняти значення кількох наборів даних, графічно зобразити відмінності значень одних наборів даних порівняно з іншими, показати зміни даних з плином часу. Дані (зазвичай) відображаються у вигляді прямокутників.

До типу діаграм Стовпчаста належать такі види: гістограма, об’ємна гістограма, циліндричні діаграми, конічні діаграми, пірамідальні діаграми.

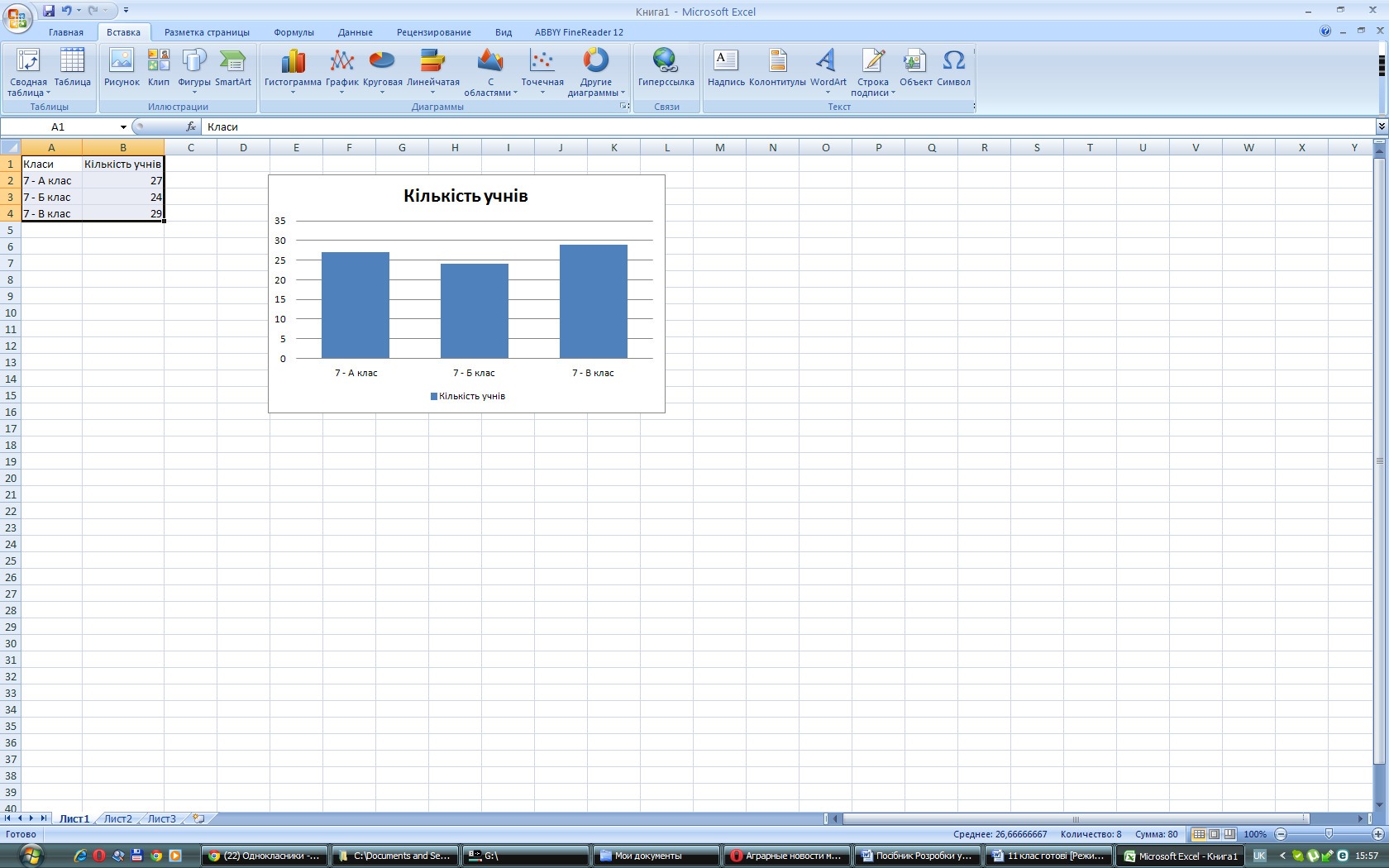

Приклад даних та готової діаграми:

Секторні діаграми.

Секторні діаграми доцільно використовувати тоді, коли потрібно відобразити частини одного цілого, порівняти співвідношення частин і частин до цілого. Дані відображаються у вигляді секторів круга.

До типу діаграм Секторна належать плоскі та об’ємні секторні діаграми.

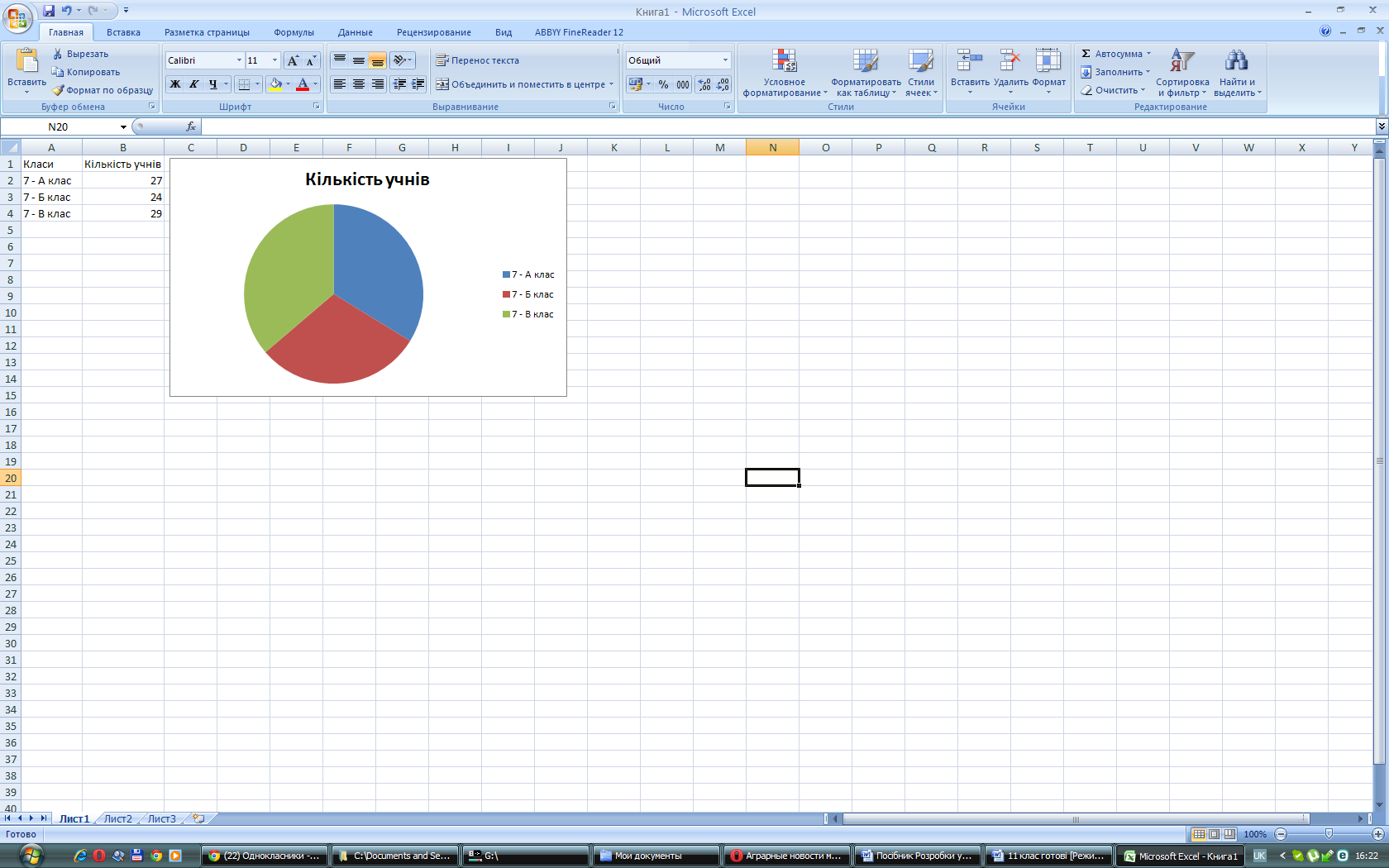

Приклад даних та готової діаграми:

Об'єкти діаграм в Excel 2007.

Розглянемо основні об’єкти діаграми (Рис. 3).

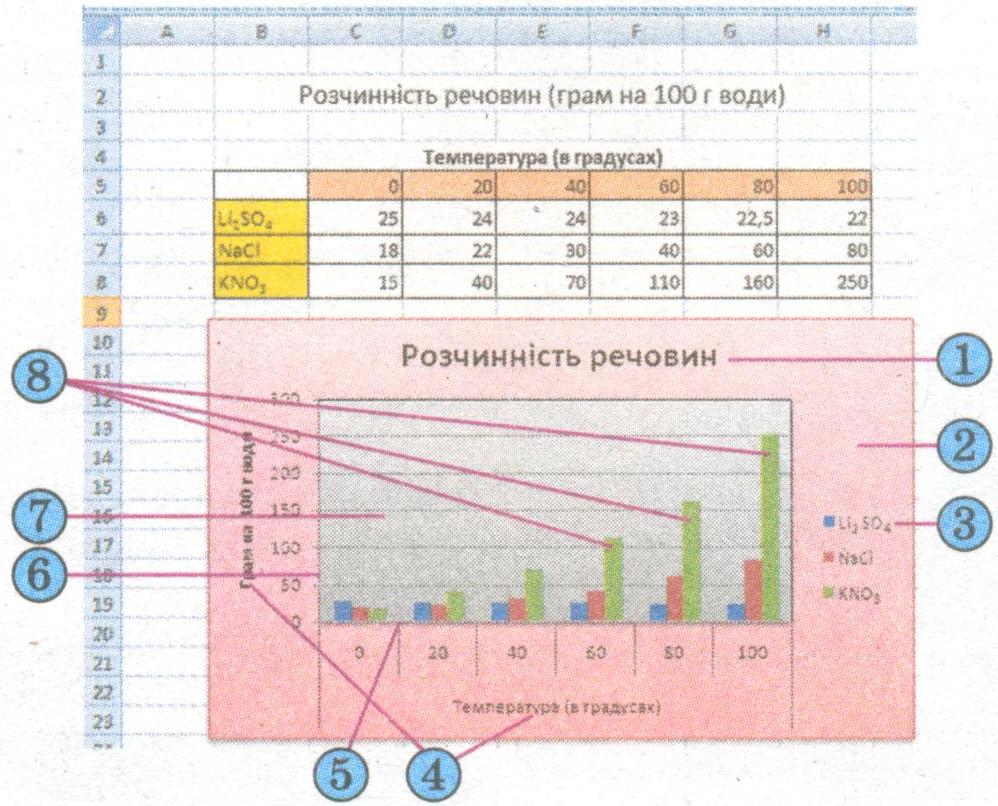

Рис. 3. Об’єкти діаграми

1. Назва діаграми;

2. Область діаграми;

3. Легенда;

4. Назви осей;

5. вісь Х (вісь категорій);

6. Вісь Y (вісь значень);

7. Область побудови діаграми;

8. Ряд даних.

V. Засвоєння нових знань, формування вмінь

Практичне завдання.

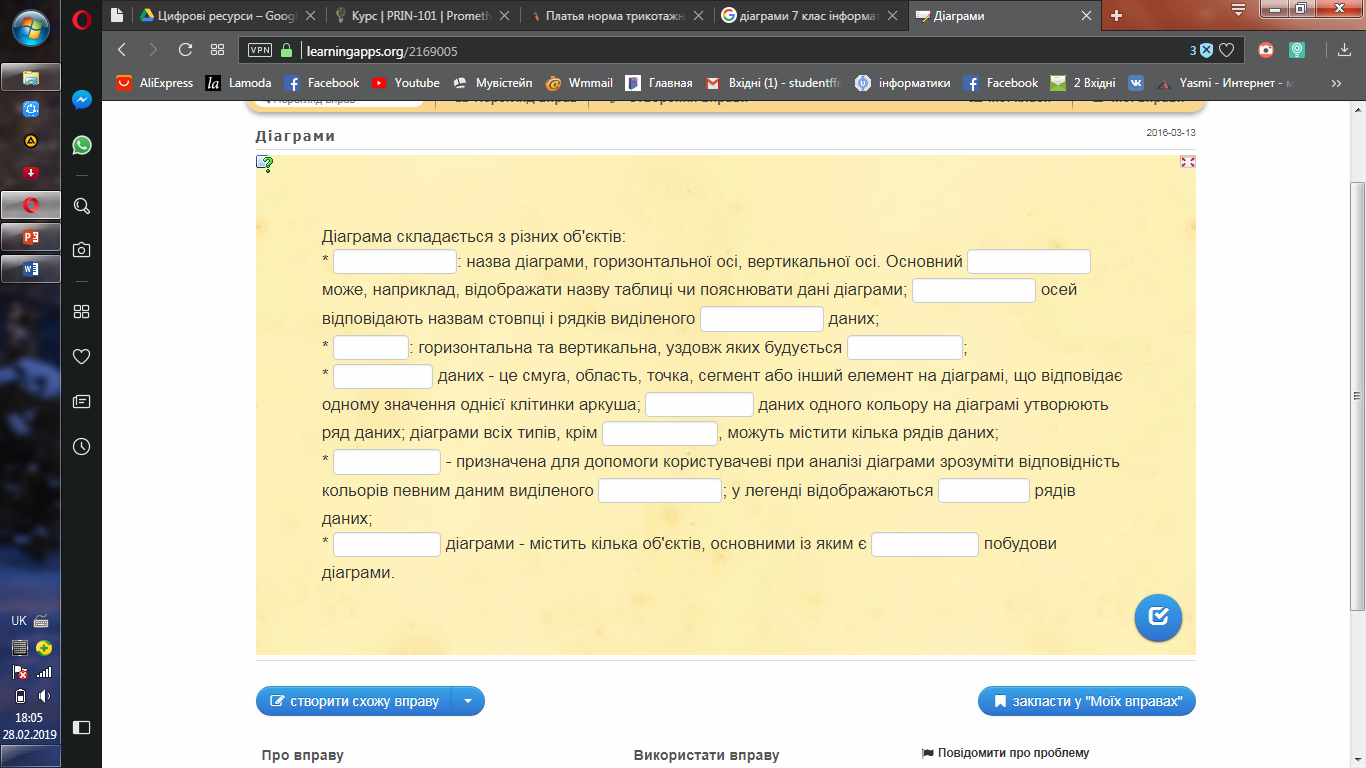

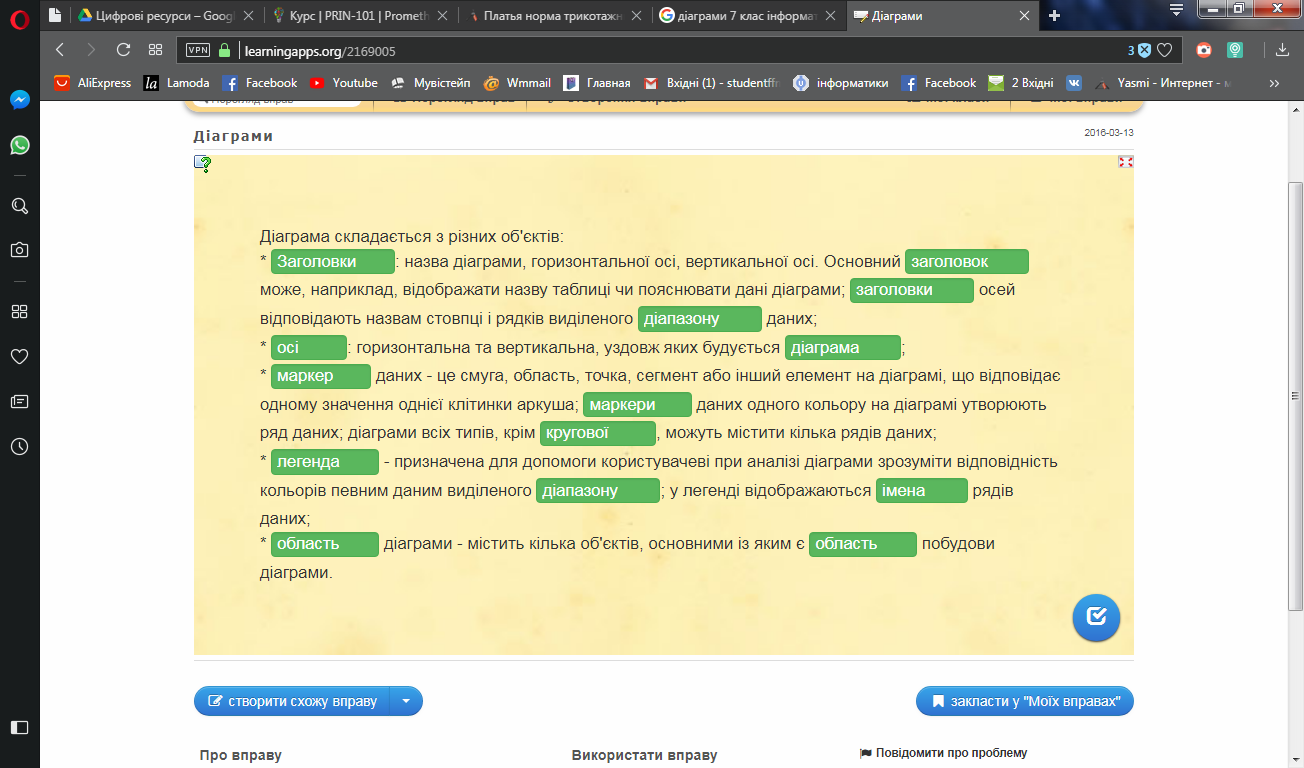

Заповни пропуски

Фізкультхвилинка

Робота за комп’ютером

1. Повторення правил безпечної поведінки за комп’ютером.

2. Інструктаж учителя.

Підручник ст. 187-189

3. Практична робота за комп’ютерами.

4. Вправи для очей.

VІ. Підсумки уроку

За необхідності обговорюються проблеми та помилки, що виникали під час роботи.

VІI. Домашнє завдання

Підручник § 25 ст. 180-195

VІІІ. Оцінювання роботи учнів

Додатки
