ПРОЕКТ Найпростіший саморобний електроскоп |
Виготовити саморобний електроскоп і спостерігати за його роботою на практиці. |
Сікірин Д. Р учень 8-Б класу Мирноградського НВК |
Зміст
Вступ……...........................................................................................................................2
Основна частина
Пристрій, принцип дії приладу для визначення наявності електричного заряду...................................................................................................................................3
Найпростіший саморобний електроскоп.........................................................................5
Висновок.............................................................................................................................6
Список літератури.............................................................................................................7
Вступ
Робити відкриття – це наука.
Робити вигляд, що робиш відкриття, – мистецтво.
Процес наукових відкриттів – це по суті,
неперервна втеча від чудес.
Альберт Ейнштейн
На уроках я познайомився з темою «Електричні явища. Електричний струм»
Мені захотілося власноруч виготовити прилад, який може визначити наявність електричного заряду – електроскоп.
Актуальність теми: вміння застосовувати теоретичні знання на практиці є одними з основних умінь для розуміння фізики. Робота по самостійному вивченню нового матеріалу, виготовлення приладів створять успішність вивчення фізики на подальших уроках.
Об'єктом досліджень є визначення наявності електричного заряду.
Предмет досліджень: показання саморобного електроскопа.
Мета роботи: виготовити саморобний електроскоп і поспостерігати за його роботою на практиці.
Завдання:
1. Описати будову, принцип дії та спосіб виготовлення електроскопа.
2. Навчитися визначати наявність електричного заряду.
Гіпотеза:
якщо виготовити саморобний прилад в домашніх умовах, то
можна навчитися визначати наявність електричного заряду.
Для доказу гіпотези була вивчена наступна література:
В.Г. Бар’яхтар, Ф.Я. Божинова, С.О. Довгий. Підручник для 8 кл., Харків, «Ранок», 2016
Громов С. В., Батьківщина Н.А. Фізика: Підручник для 9 кл. загальноосвітніх установ. – М: Просвітництво, 2000. – вивчили тему «Електричні явища».
Кучерук І. М., Горбачук І. Т., Луцик П. П. Загальний курс фізики : навчальний посібник у 3-х т. — Київ : Техніка, 2006. — Т. 2 : Електрика і магнетизм.
Основна частина
Пристрій, принцип дії приладу для визначення наявності електричного заряду.
Електроскоп – прилад, що дозволяє визначити наявність електричного заряду, навіть самого маленького.
Принцип дії
В
основі роботи електроскопа лежить закон про те, що однойменно заряджені тіла взаємно відштовхуються один від одного. У електроскопі цими тілами є пелюстки фольги або паперу.
Електроскоп (від грецьких слів «електрон» і skopeo – спостерігати, виявляти) – прилад для виявлення електричних зарядів.

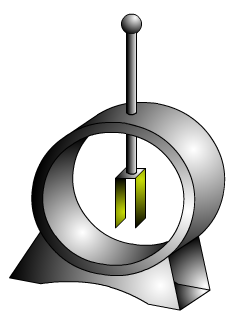

Електроскоп складається з металевого стержня, до якого підвішене дві смужки паперу або алюмінієвої фольги. Стержень укріплений за допомогою ебонітовою пробки всередині металевого корпусу циліндричної форми, закритого скляними кришками (рис. 1).
Рис. 1. Електроскоп.
Принцип роботи електроскопу заснований на явищі електричного відштовхування заряджених тіл. При зіткненні зарядженого тіла, наприклад натертої скляної палички, з стрижнем електроскопа електричні заряди розподіляються по стержню і листочках. Так як однойменно заряджені тіла відштовхуються, то під дією сили відштовхування листочки електроскопа розійдуться на деякий кут. Причому чим більше величина заряду електроскопа, тим більше сила відштовхування листочків і тим на більший кут вони розійдуться (рис.2). Отже, за кутом розбіжності листочків електроскопа можна судити про величину заряду, яка знаходиться на електроскопі.
Рис.2. Робота електроскопа.
Я
кщо до зарядженого електроскопу піднести тіло, заряджене протилежним знаком, наприклад, негативно, то кут між його листочками почне зменшуватися. Отже, електроскоп дозволяє визначити знак заряду наелектризованого тіла.
Для виявлення та вимірювання електричних зарядів застосовується також електрометр. Його принцип дії суттєво не відрізняється від електроскопа. Основною частиною електрометра є легка алюмінієва стрілка, яка може обертатися навколо вертикальної осі. За кутом відхилення стрілки електрометра можна судити про величину заряду, переданого стержню електрометра.
Проградуйованим приладом можна визначати значення електричного заряду, а також різницю потенціалів.
Найпростіший саморобний електроскоп
Виготовити електроскоп у домашніх умовах простіше простого, для цього знадобиться:
скляна банка;
цвях або дріт;
фольга або нитки, або папір;
скріпка

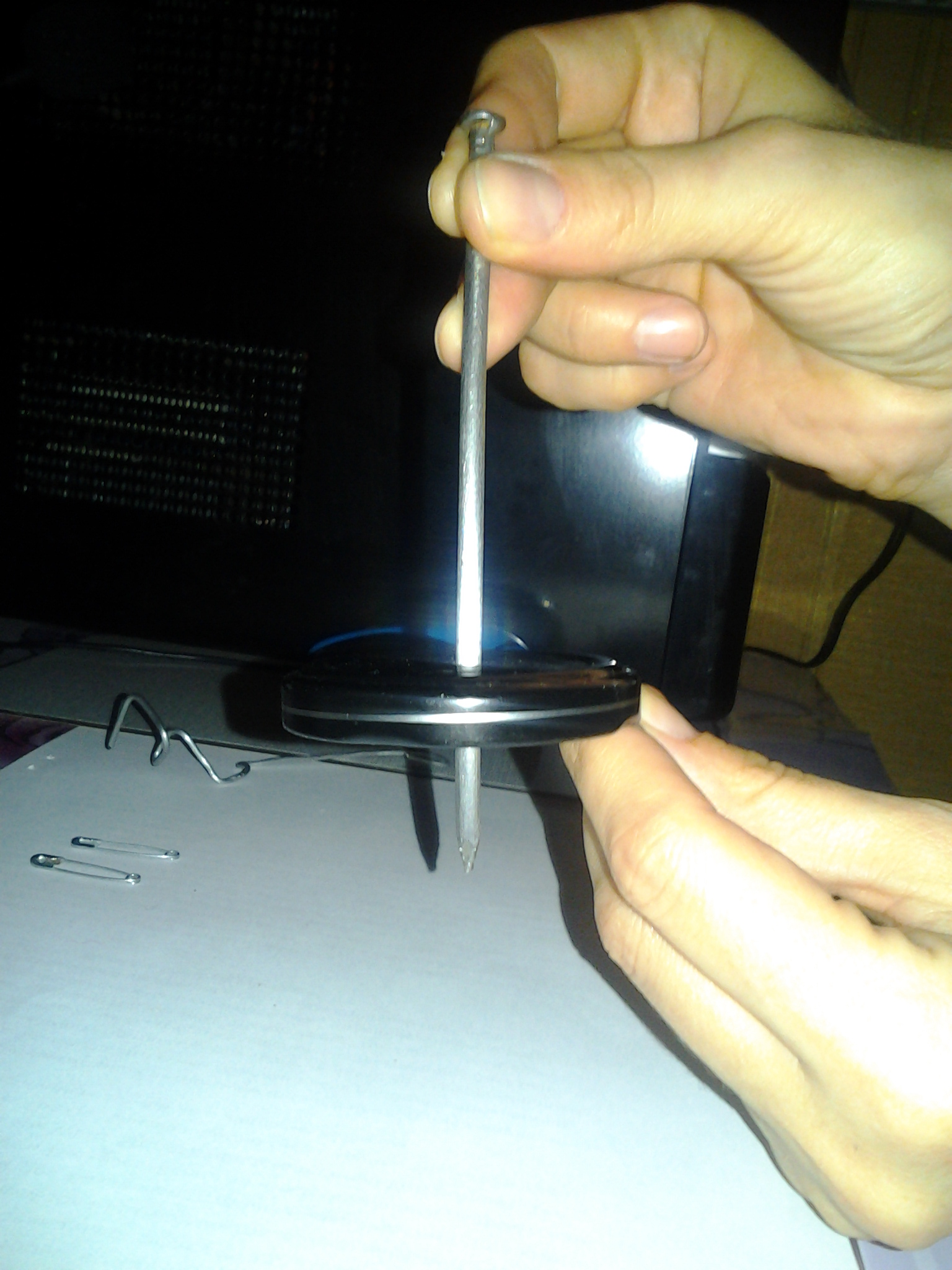

У пластиковій кришці банки робимо отвір по центру для дроту .

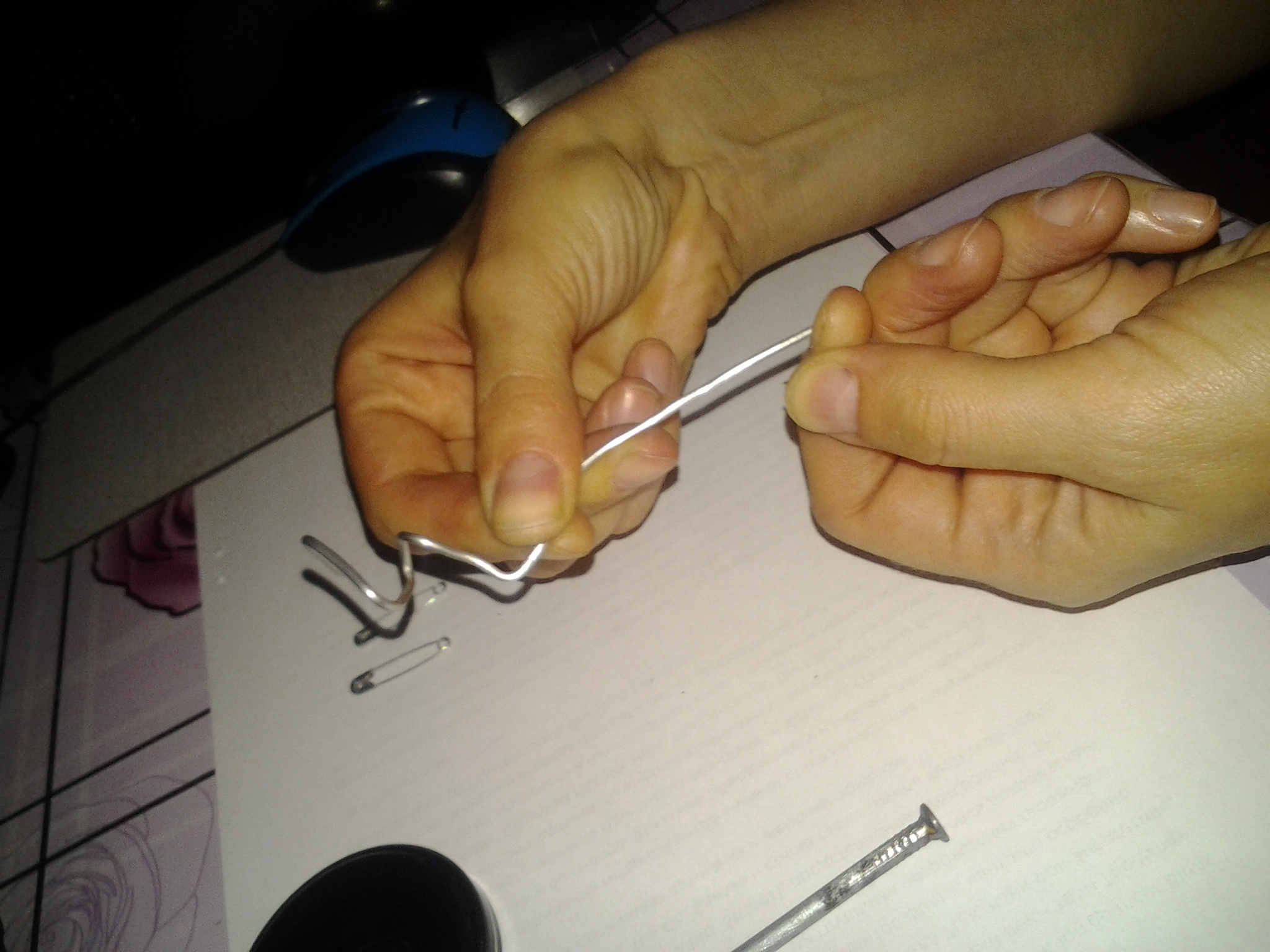

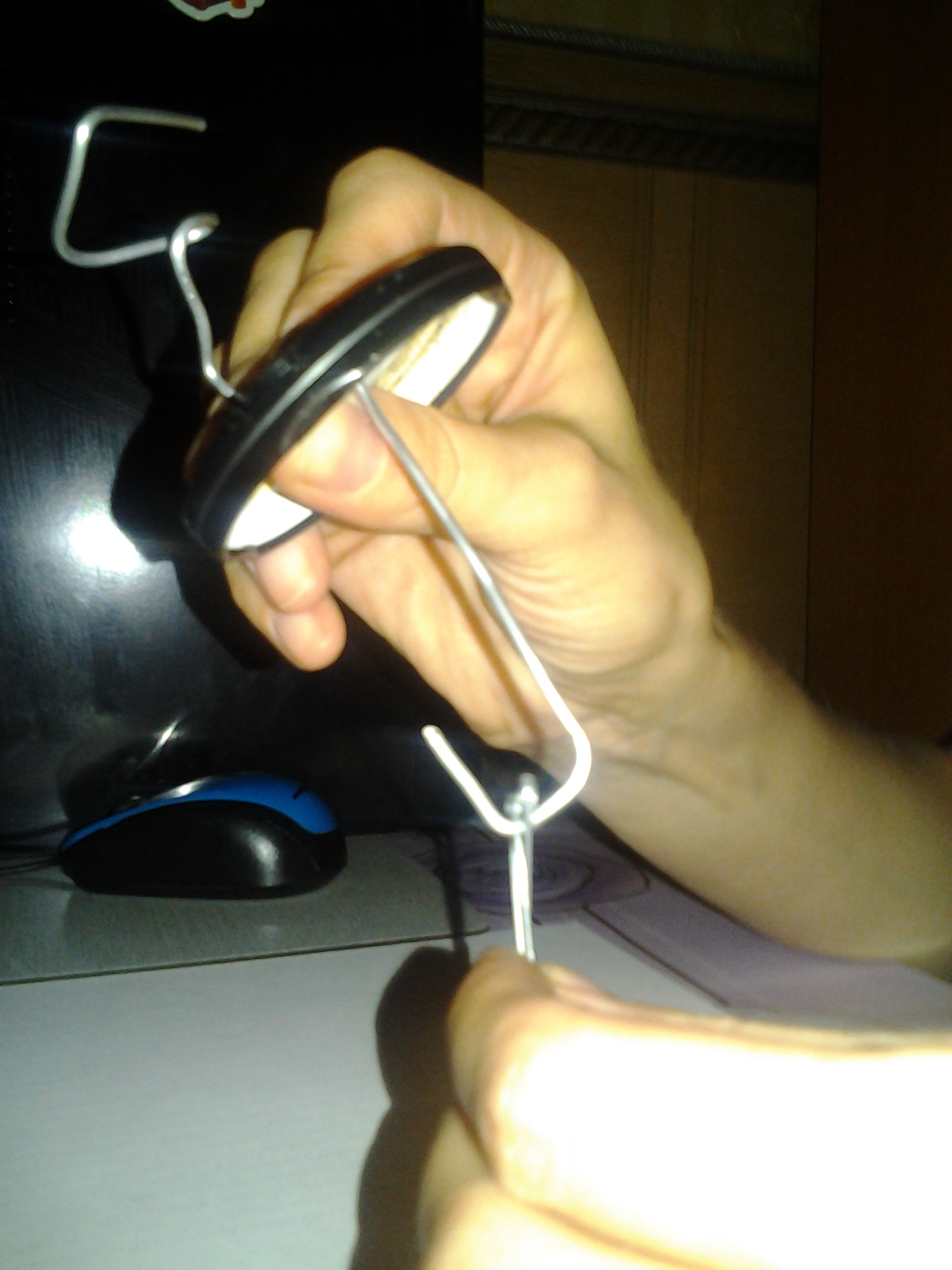

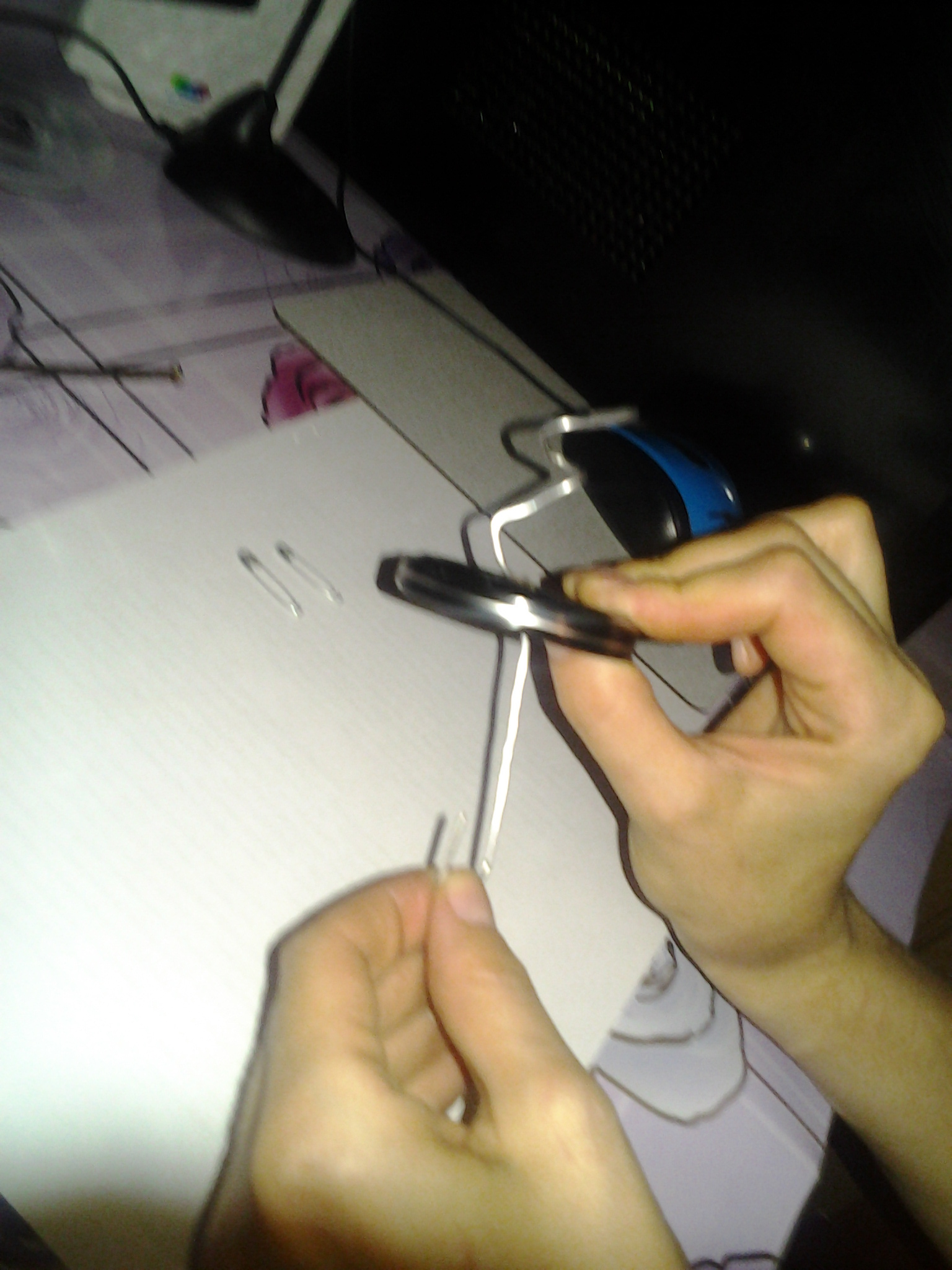

Вставляємо дріт чи цвях у кришку і нитками примотуємо до нього пелюстки фольги чи надягаємо скріпку.

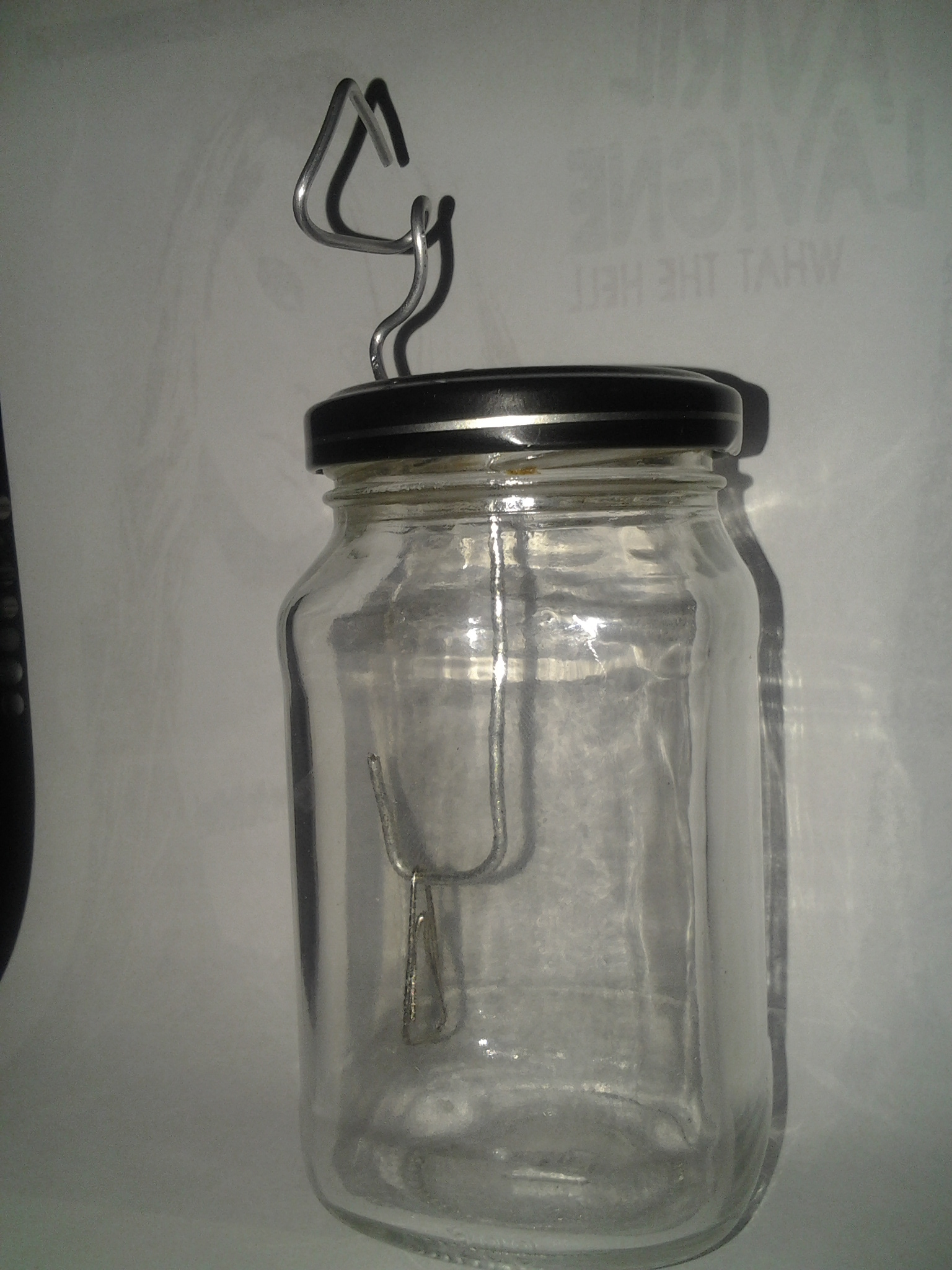

Закриваємо цієї кришкою банку і прилад готовий.

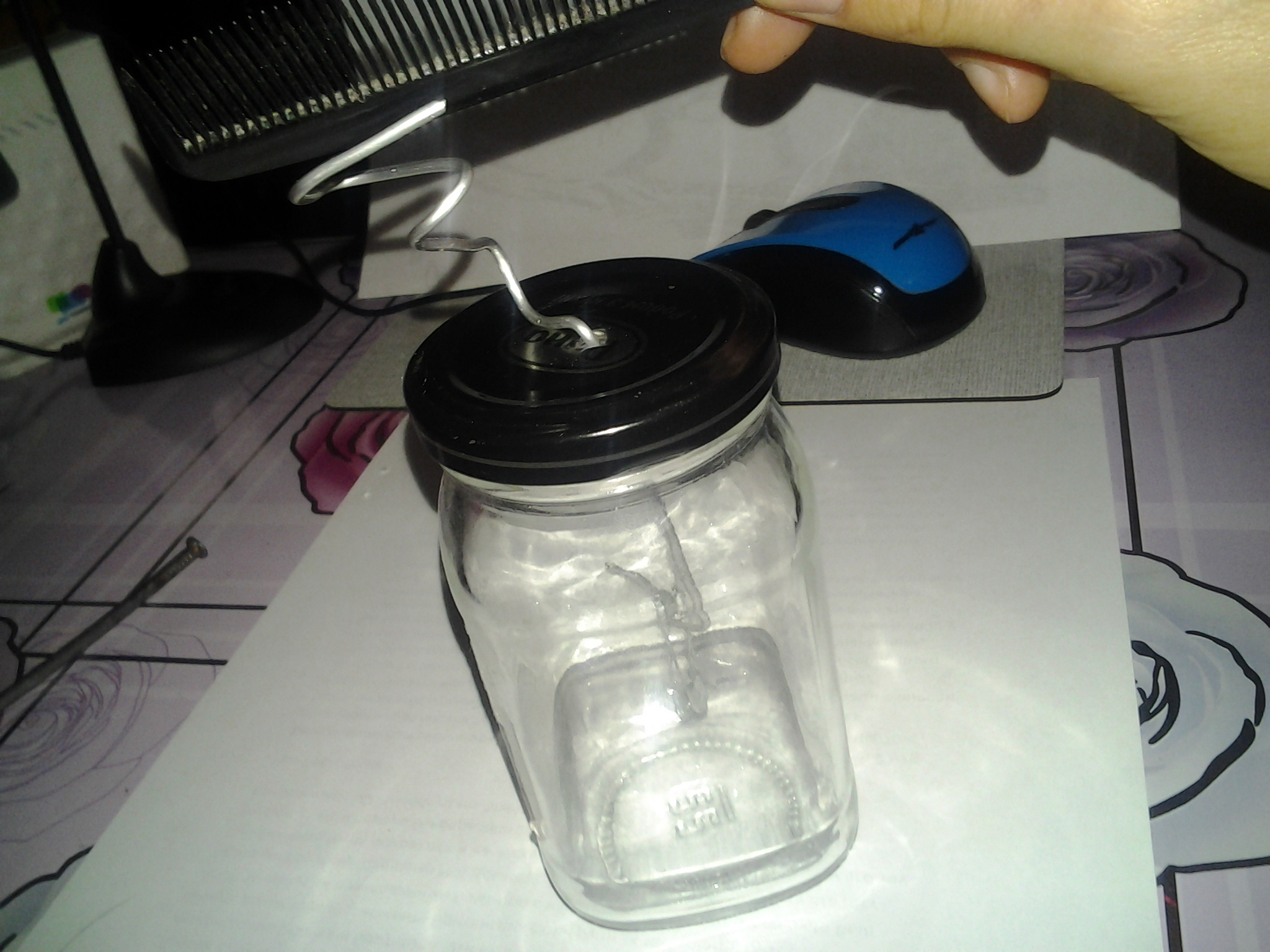

Для перевірки працездатності приладу, піднесіть до капелюшку цвяха чи дроту наелектризовану гребінець, пелюстки повинні піднятися , скріпка почне гойдатися. Чим більший заряд, тим далі пелюстки будуть знаходитися один від одного, скріпка буде сильно хитатись. Так само можна торкнутися цвяха пальцем, оскільки в нас протікають електричні розряди, то пелюстки теж трохи відштовхнутися один від одного
Висновок
Найважливіше завдання цивілізації –
навчити людину мислити.
Томас Едісон
Причиною наелектризованості матеріалів є статична електрика. Під цим поняттям ховається ціла сукупність явищ, які полягають у появі, збереженні та релаксації вільного електричного заряду, що виникає в побуті як наслідок тертя предмета про предмет. Досить старанно начесати волосся, затиснути в пальцях і потерти один про одного шматочки синтетичного волокна – і ось, міжмолекулярна рівновага стрімко зникає . Одна частина, що бере участь в терті, втрачає електрон, а інша – навпаки, набуває. Частинки починають рух, утворюючи протилежно заряджені електронні шари. Виникає дисбаланс і називається статичною електрикою, яке проявляється в невеликих спалахах струму – іскрінні. Особливо успішно цей процес відбувається у таких матеріалах, як натуральна шерсть, хутро, синтетика, папір, людське волосся, бурштин, пластмасова або ж поліетиленова продукція. Всі ці речовини у великих кількостях оточують нас у повсякденному житті, ось тому і будь-яка людина електризується більшою чи меншою мірою.
Робота над створенням саморобного приладу довела, що його можна виготовити і в домашніх умовах. Було цікаво переконатися в тому, що ми можемо спостерігати дію електроскопа. Сформульована гіпотеза доведена.
